Chỉnh sửa chân đế kính hiển vi cho scope kiểm tra công nghiệp C-mount
Bộ mod nâng kích thước stage và tăng chiều cao rack để đỡ cụm camera optics C-mount lớn/nặng hơn. Lỗ đế gá dùng bu lông 1/4-20UNC. In CoreONE; ASA cho wheels, PA6-CF 100.5% và anneal 80C/3h cho độ cứng vững.
Mô tả

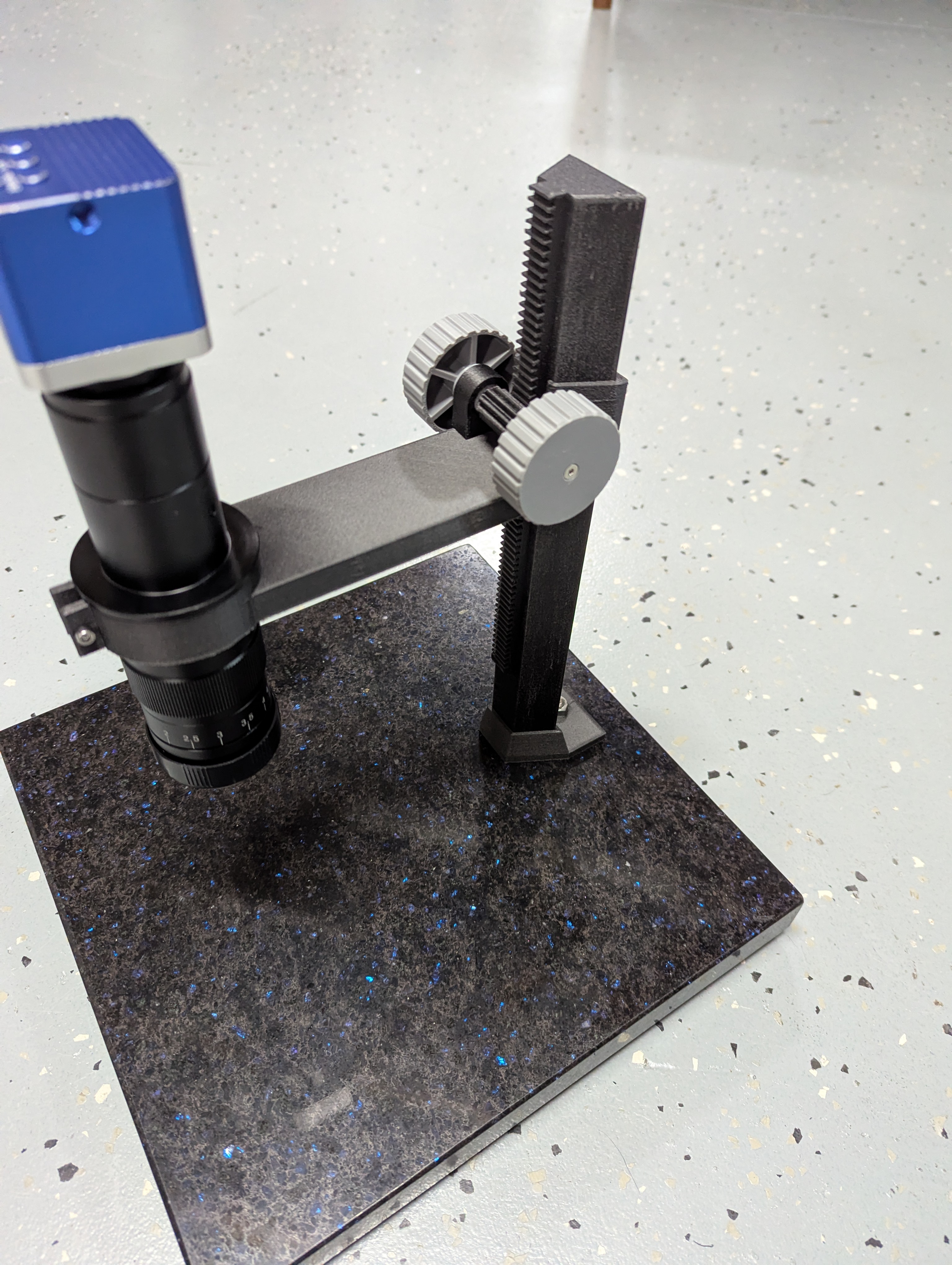

Các chỉnh sửa để gắn kính hiển vi kiểm tra của mình (ebay: https://www.ebay.com/itm/145299961892?var=444494619961). Cần tăng thêm chiều cao của rack do cụm camera optics có kích thước lớn hơn.
Lỗ trên đế gá (mounting base) đã chỉnh sửa được thiết kế vừa với bu lông 1/4-20UNC.
In trên CoreONE. Bánh xe in bằng Sunlu ASA Gray. Phần base, rack, pinion và stage in bằng Sunlu PA6-CF ở mức 100.5% và được anneal sau in ở 80C trong 3 giờ. Kết quả là cực kỳ cứng vững và ổn định.
