Sovol SV08 Max ZZ Tophat (150mm) có glass guides

CẢNH BÁO: Mình chưa in mẫu này hoàn chỉnh, hiện vẫn đang làm, mới chỉ test print vài chi tiết nhỏ. Khi in xong mình sẽ gỡ đoạn này.

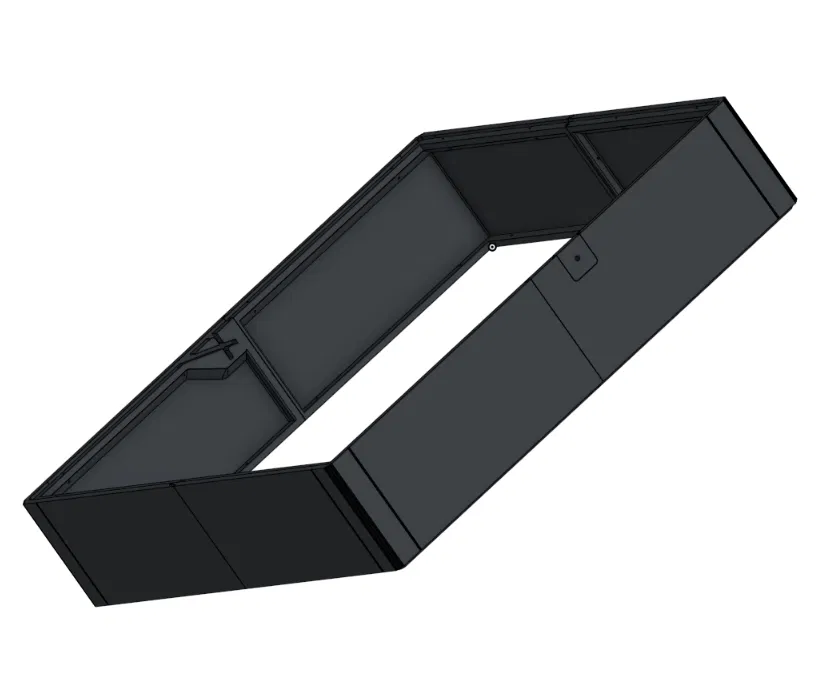

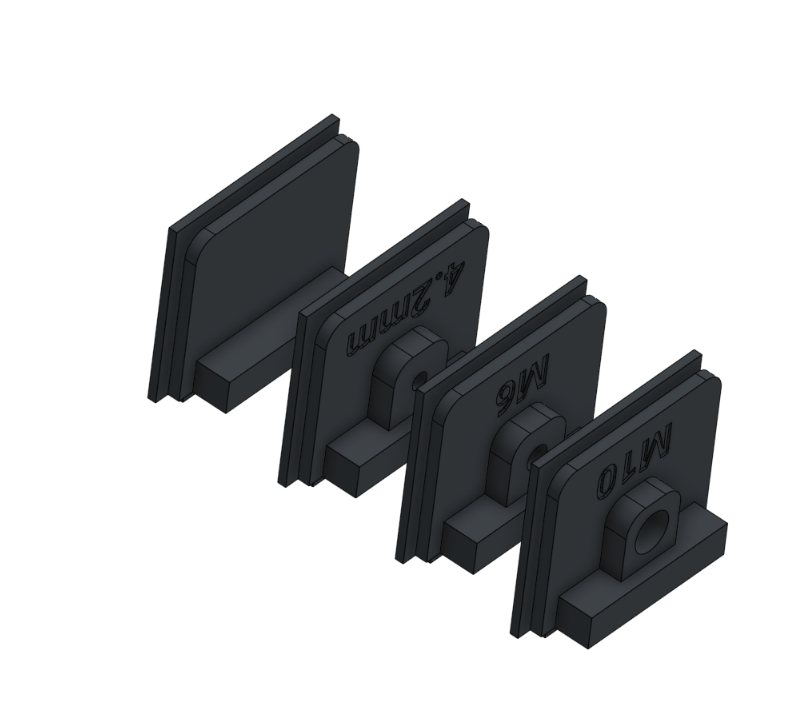

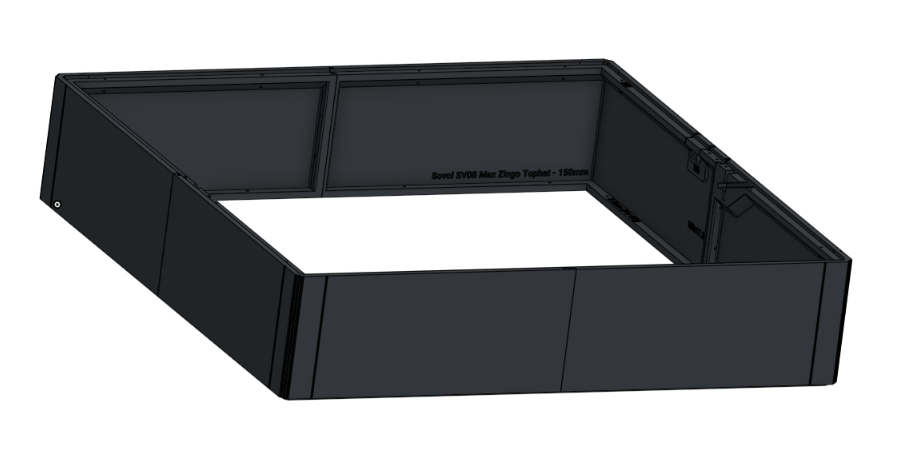

Một bộ Tophat 150mm cho Sovol SV08 Max, có glass guides để bạn có thể trượt mở kính trên nóc dễ dàng theo kiểu mở hé hoặc mở hoàn toàn. Phần lỗ filament là chi tiết thay thế được: bạn chỉ cần in đúng phiên bản mình cần. Có sẵn bản không có lỗ (nếu bạn cấp filament từ phía trên), bản lỗ 4.2mm để luồn PTFE tube (passthrough), và vài bản để gắn PTFE connectors (M6 hoặc M10).

Bạn có thể bắt các phần lại bằng 8 con ốc M3 (dài 12–18mm) nếu muốn, nhưng mình nghĩ nó cũng tự giữ đúng vị trí ngay cả khi không bắt ốc. Khe hở giữa các phần là 0.2 nên hy vọng vẫn chạy ổn kể cả khi máy bạn chưa tune 100%.

Mẹo in: Mình in bằng PETG màu đen, sẽ rất hay nếu kiếm được filament nào màu giống xám đậm của máy. Nếu ai có gợi ý tốt thì để lại comment nha.

Mình đã cố thiết kế để in ít support nhất có thể, nên hy vọng Automatic support là chạy được, ít nhất là với setting bên dưới của mình.

Mình in bằng Ocra slicer với:

Support tab

• Bật support,

  • "Normal (auto)"

  • Threshold angle: 20 dgr

  • Remove small overhang

• Advanced

  • Top Z distace 0.34 (để tháo dễ hơn, bạn có thể test/tune lại)

  • Bottom distace 0.34 (để tháo dễ hơn, bạn có thể test/tune lại)

  • Don't support bridges

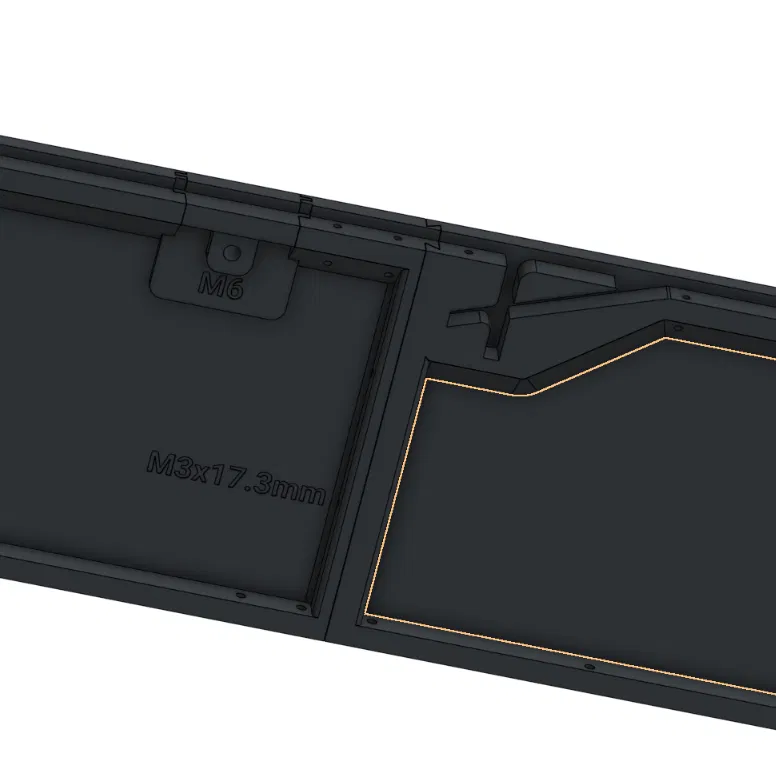

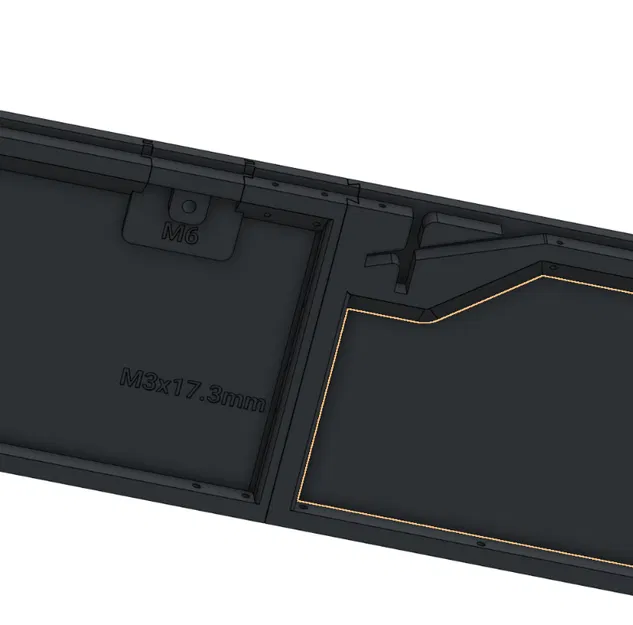

Với setting này mình in 4 góc lớn theo tư thế dựng bình thường và Ocra chỉ thêm support cho vài mm đầu tới mép đầu tiên, và thêm chút support cho các phần khoét để trượt ngàm giữ kính (glas holder slider cut ins).

Với các chi tiết cutout/slot cho PTFE của filament, mình in úp ngược để giảm support tối thiểu. Bạn chỉ cần in đúng cái mình cần thôi.

Notable other setting là ở tab Quality mình dùng Bridge flow rate: 1.75 và profile filament của mình để 100% fan ở mục "Overhangs and external bridges fan speed" để overhang/bridges nhìn đẹp hơn; không chắc có bắt buộc cho mẫu này không.

Mình có làm thêm vài mẫu remix/addon để thay một số góc nhằm gắn thêm đồ. Nếu bạn định dùng các addon đó thì bỏ qua góc tương ứng trên trang này và in mẫu kia để thay thế.

Sắp ra mắt:

• Front Right - Gắn màn hình BTT 7 Inch HDM 1.2

• Back Left - Gắn máy lọc không khí IKEA Förnuftig lên nóc thông qua một air channel ở phía sau, hoặc bên hông nếu bạn muốn kê máy in sát tường sau hơn.

• Back Right - Lỗ cắt cho 2x120mm fan ở bên hông, nếu bạn muốn dời 2 quạt enclosure ra hông (hoặc chỉ đơn giản là cần thêm quạt).

• Front Left - Giá đỡ cho Wham Bam the Cloud.

Cảnh báo: Đây là bản in khá lớn và được thiết kế để in trực tiếp trên SV08 Max để giảm số lượng mảnh. Ví dụ một vài chi tiết có thể cần vùng in khoảng 360x360, và addon IKEA Förnuftig còn lớn hơn, ví dụ 470x360.

Link CAD files: https://cad.onshape.com/documents/017be025acd33fb5c4a610f1/w/99d8c6f61eba4f77f98a66d0/e/680cb076dd87bd3e6a5822c2?renderMode=0&uiState=69622db234b872f316faa131
