Hộp Iris (remix của remix, chống kẹt/tuột rãnh)

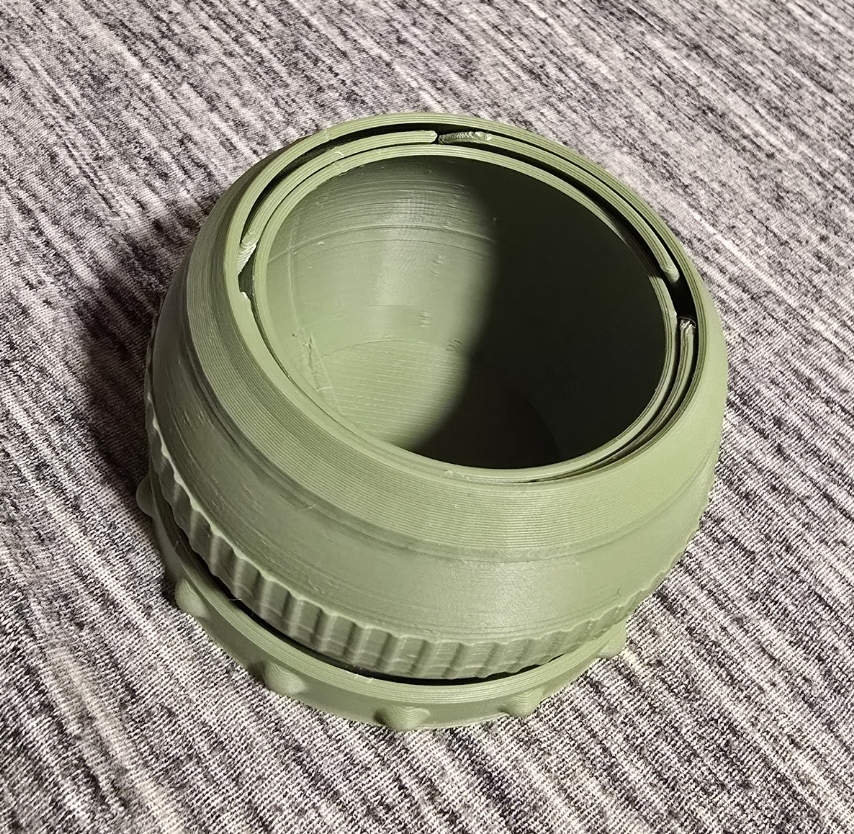

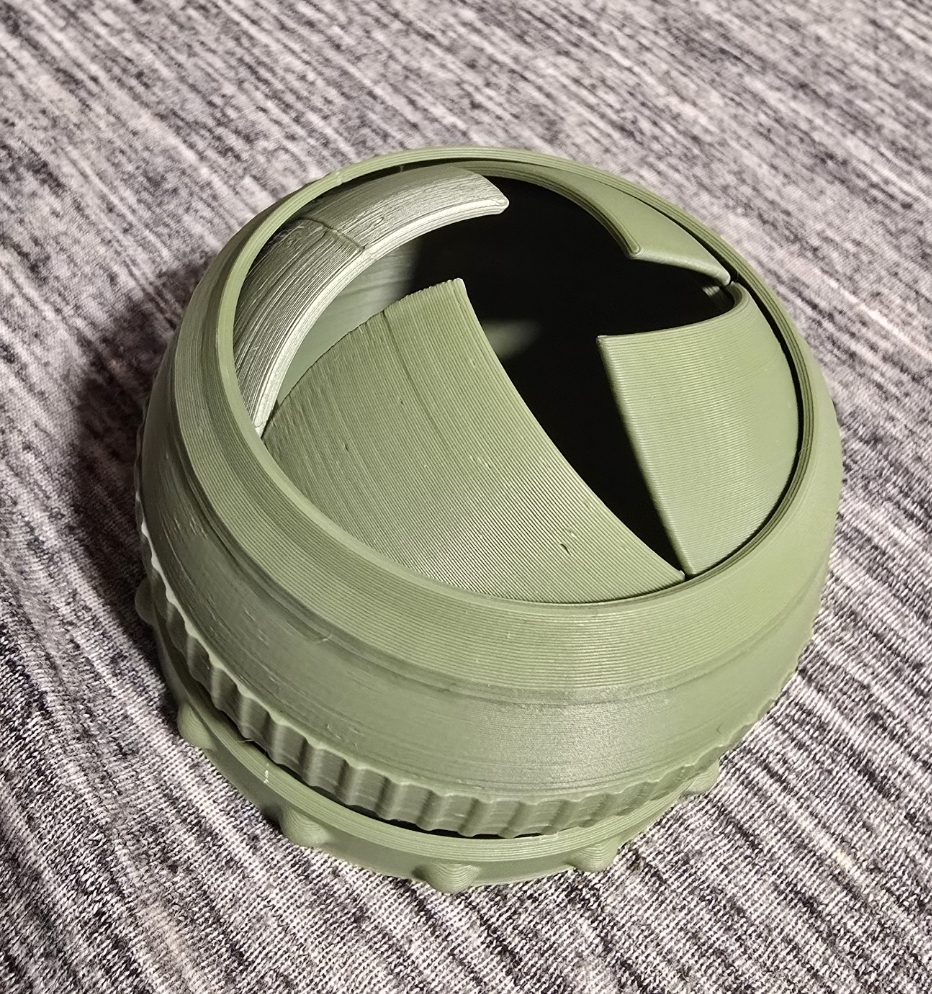

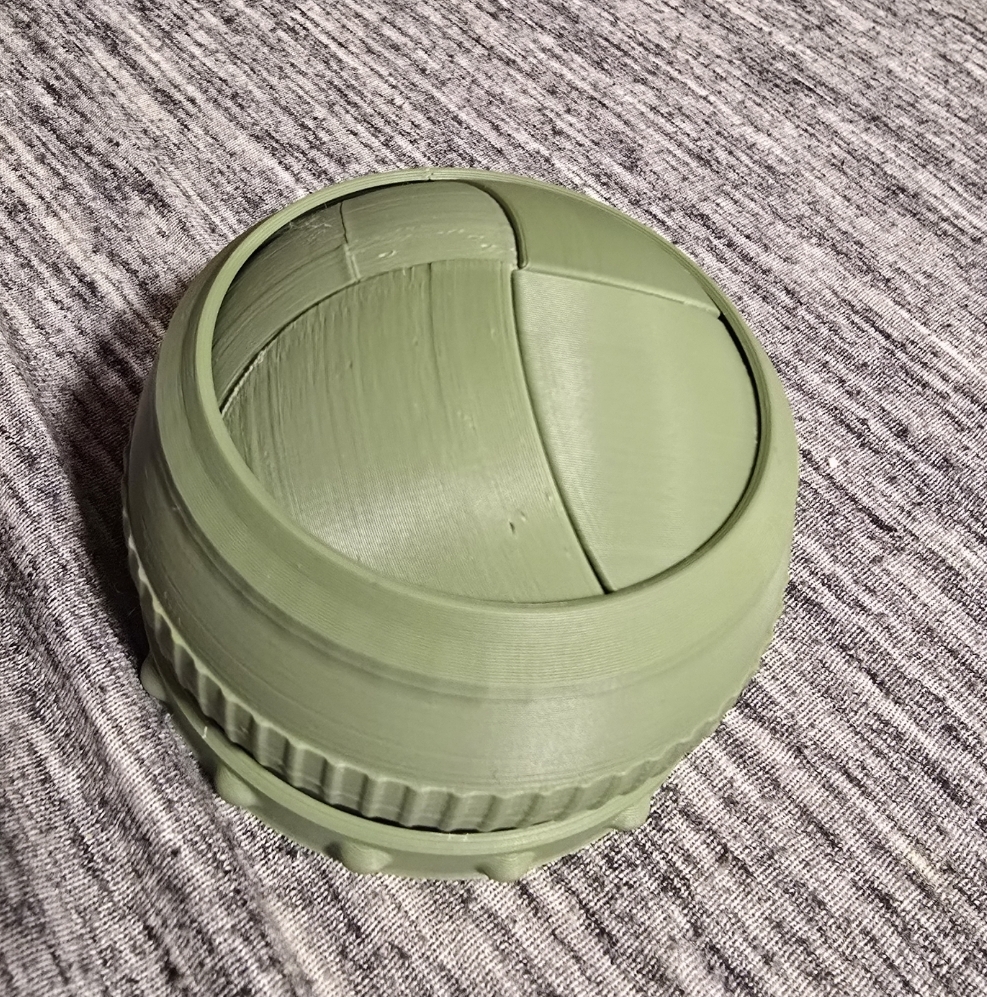

Đây là một bản remix của một bản remix. Mình có chỉnh sửa để cơ chế iris không còn bị tuột khỏi rãnh và bị kẹt.

Dưới đây là phần mô tả họ đăng kèm model gốc về cách in và xử lý sau in.

 (Đây là bản thiết kế lại nhỏ hơn, dạng 4 lá, của Preassembled Iris Box “totally amazing” của emmett (http://www.thingiverse.com/thing:1811143). Sau khi nghiên cứu kỹ thiết kế của emmett và có thêm vài lời khuyên từ chính emmett, mình đã thiết kế được phiên bản đường kính 60mm để in nhanh hơn. Mình cũng tăng một chút khe hở bên trong để việc in đỡ “căng” hơn. Giống như bản của emmett, mẫu này in dạng lắp sẵn (pre-assembled) và không cần supports. Cảm ơn emmett!

Update: Mình đã thêm file STL chỉ riêng phần lá (leaf) để đáp ứng bạn nào muốn thay cái bị gãy. Nhưng mình không chắc việc lắp nó vào lại có dễ không.

Update: Ở phiên bản ban đầu của mình, quả cầu ngoài (outer sphere) khi đóng lại hơi lỏng và có thể gây kẹt. Mình đã cập nhật để giúp tránh vấn đề này. Mình cũng đính kèm model Solidworks (2011) cho ai muốn chỉnh sửa.

Print Settings

Printer Brand:

MakerGear

Printer:

M2

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

20%

Notes:

In layer 0.2mm để đảm bảo các khe hở bên trong in ra đúng.

Post-Printing

Phần đáy của 4 lá (leafs) được in trực tiếp trên bàn và có thể thấy trong 4 khe ở đáy. Để các lá không bị bung ra trong lúc in, mình thêm 4 tab mỏng nối đáy mỗi lá với vòng ngoài. Dùng lưỡi lam hoặc dao hobby để cắt bỏ các tab này.

Quả cầu ngoài thật ra là một núm xoay (dial) có thể xoay. Để nới nó ra, chèn một tua vít nhỏ vào khe phía trên vòng đế (base ring) rồi cạy nhẹ cho nó bung, làm dần quanh toàn bộ chu vi. Tùy máy bạn in khe nhỏ tốt cỡ nào, có thể bạn sẽ cần luồn một lưỡi mỏng vào các khe ở phía trên để nới các lá ra.)
