Bánh xe cho máy carton sóng (Wheel Corrugated Cardboard machine)
Bánh xe thay thế cho Wheel Corrugated Cardboard machine, dùng để cấp/đẩy tấm carton qua công đoạn kế tiếp. Thiết kế lại từ ảnh, có file Fusion để chỉnh size. In bằng TPU 85A với layer 0.25mm, infill 10%.
Mô tả
Bánh xe cho máy carton sóng (corrugated cardboard).
Chi tiết này dùng để vận chuyển hoặc cấp các tấm carton sang công đoạn tiếp theo của dây chuyền sản xuất, hoặc ngay trong cùng một máy.

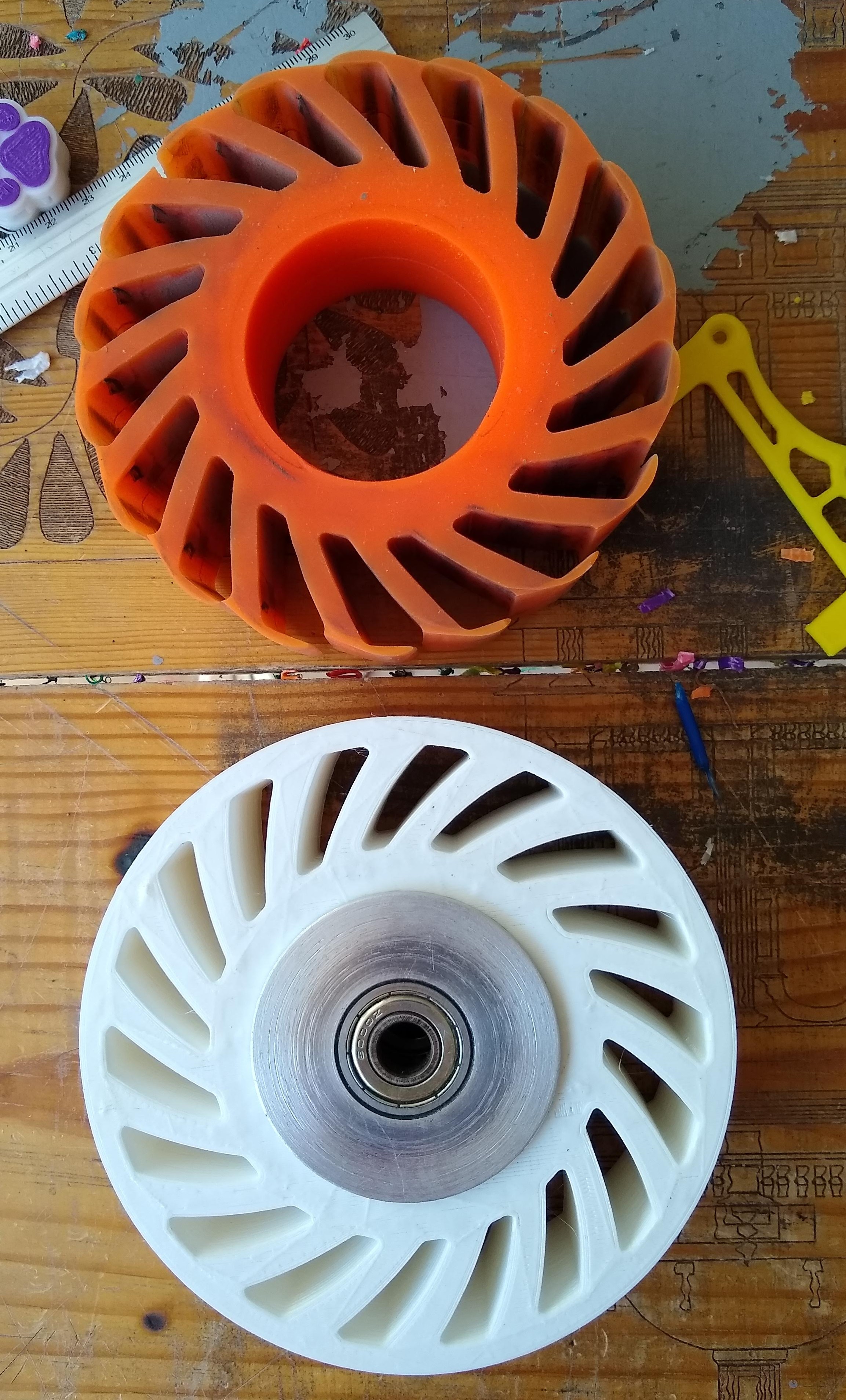

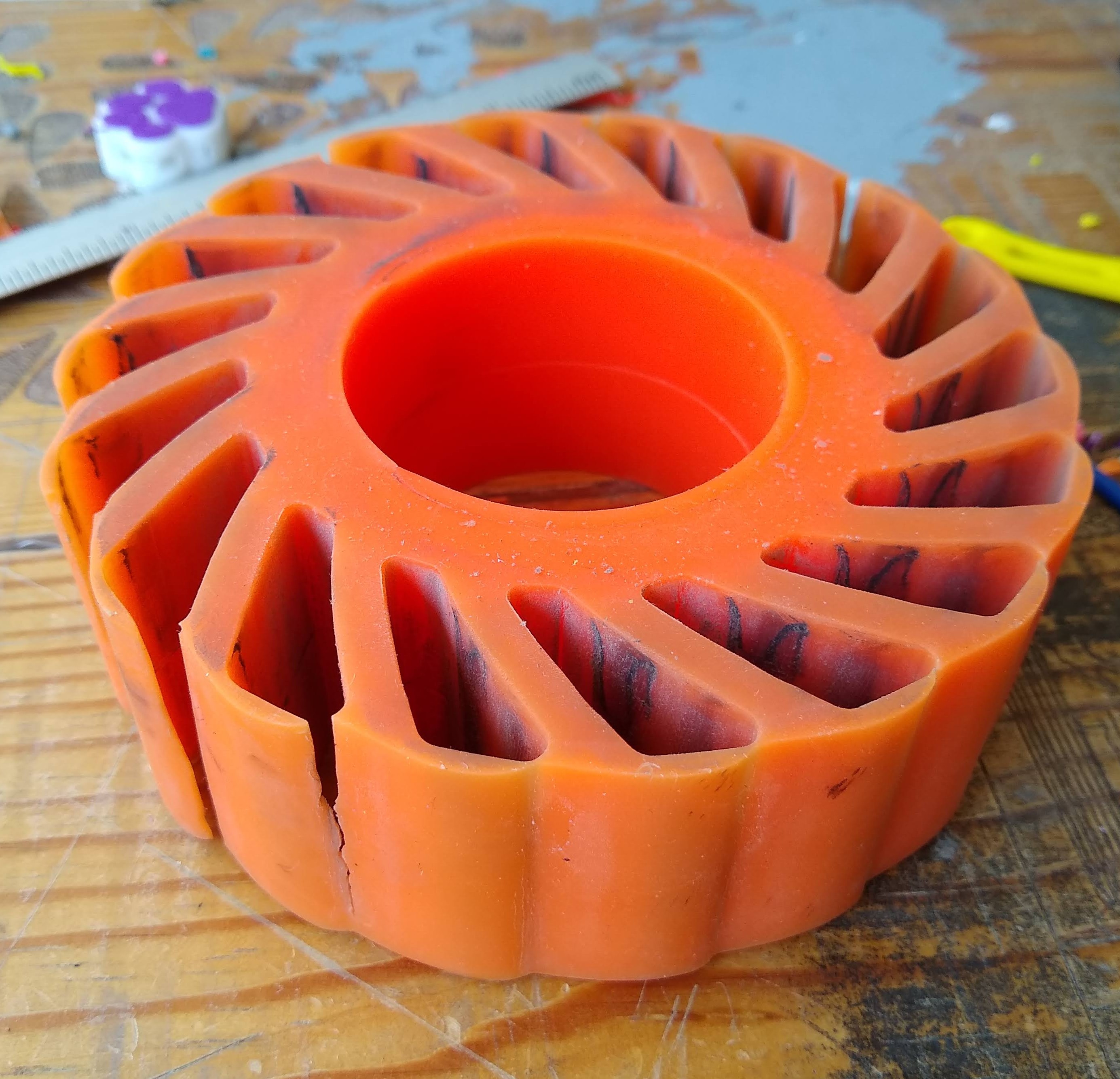

Chi tiết gốc (bánh xe màu cam) đã bị hư, tụi mình thiết kế lại dựa trên một tấm hình để lấy đúng hình học. Bánh xe mới (màu trắng) lắp vào chạy đúng. Tụi mình giữ lại phần lõi kim loại ở giữa kèm bearing để đo kích thước.

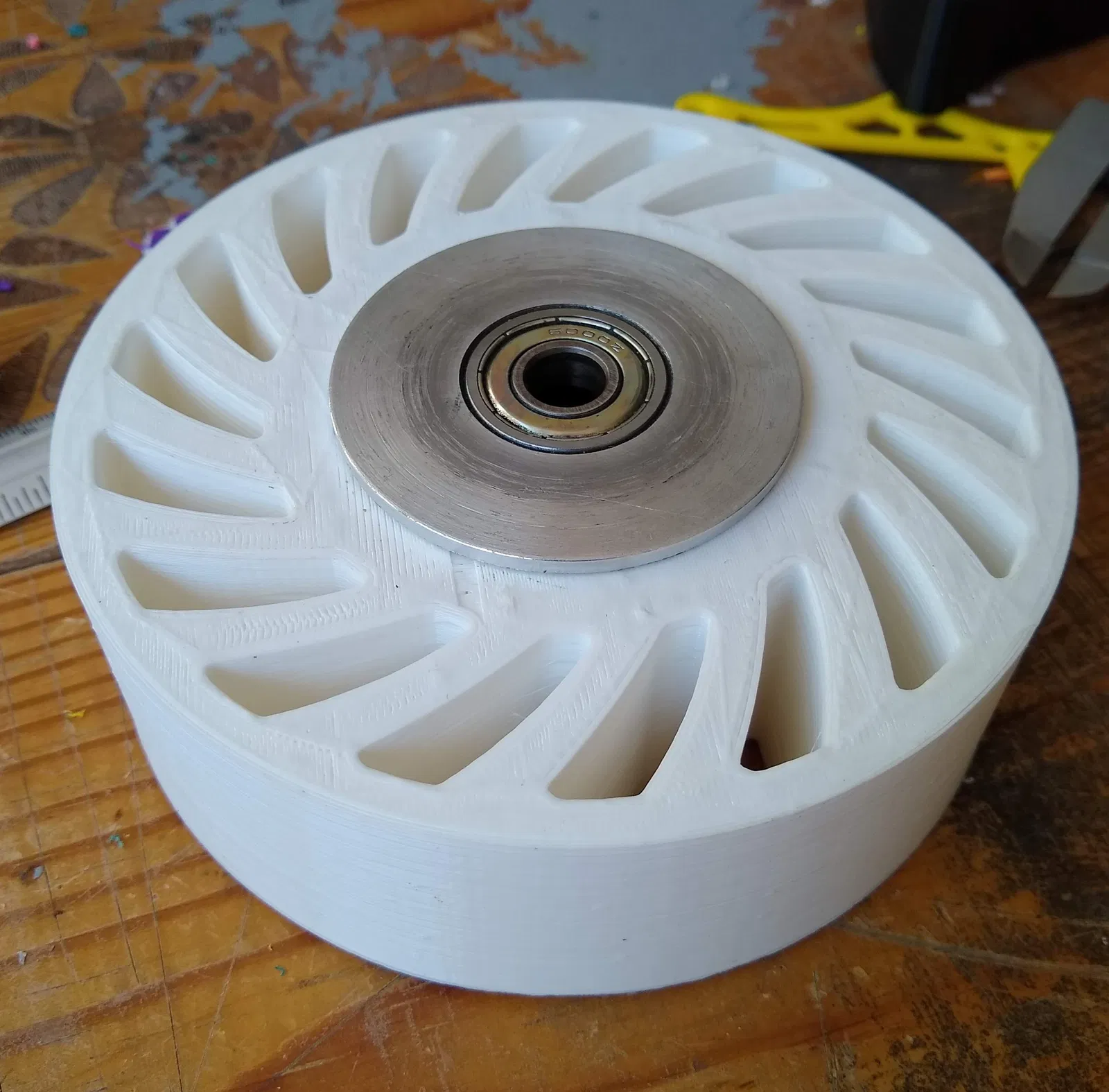

Phần kim loại trung tâm có bearing được ép vào khi lắp bánh xe, nhưng phần kim loại đó không di chuyển hay quay.
Tụi mình chia sẻ file Fusion để bạn chỉnh lại kích thước cho máy của bạn.
Thiết kế này có:
External diameter: 126.96mm
Internal diameter: 53.3mm
Height: 39mm
Vật liệu của bánh xe gốc là Polyurethane, còn tụi mình in bằng TPU 85A để đạt độ cứng Shore tương tự, kèm theo các thông số in 3D như sau:
Layer height: 0.25mm
Infill: 10%
Perimeters: 2 với nozzle 0.4mm
Chạy rất ổn, làm đúng nhiệm vụ của nó.
