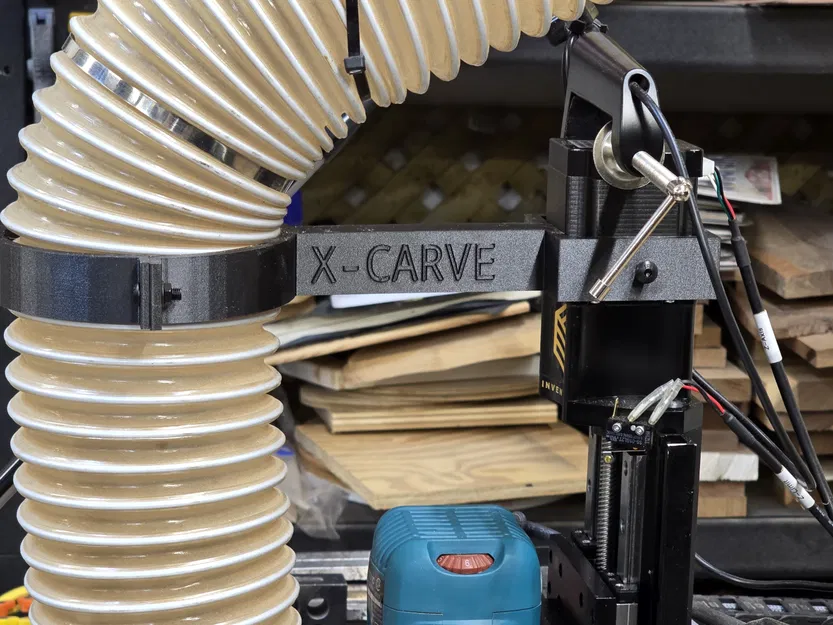

Giá đỡ (stand-off) ống hút bụi 4" cho X-Carve 4
Stand-off gắn vào motor trục Z của X-Carve 4 để giữ ống hút bụi 4" thẳng hàng với dust shoe, giảm lực nặng đè lên shoe. In PETG 40% infill. Cần 4 bulông M5 + washer/nut cho strap.
Mô tả

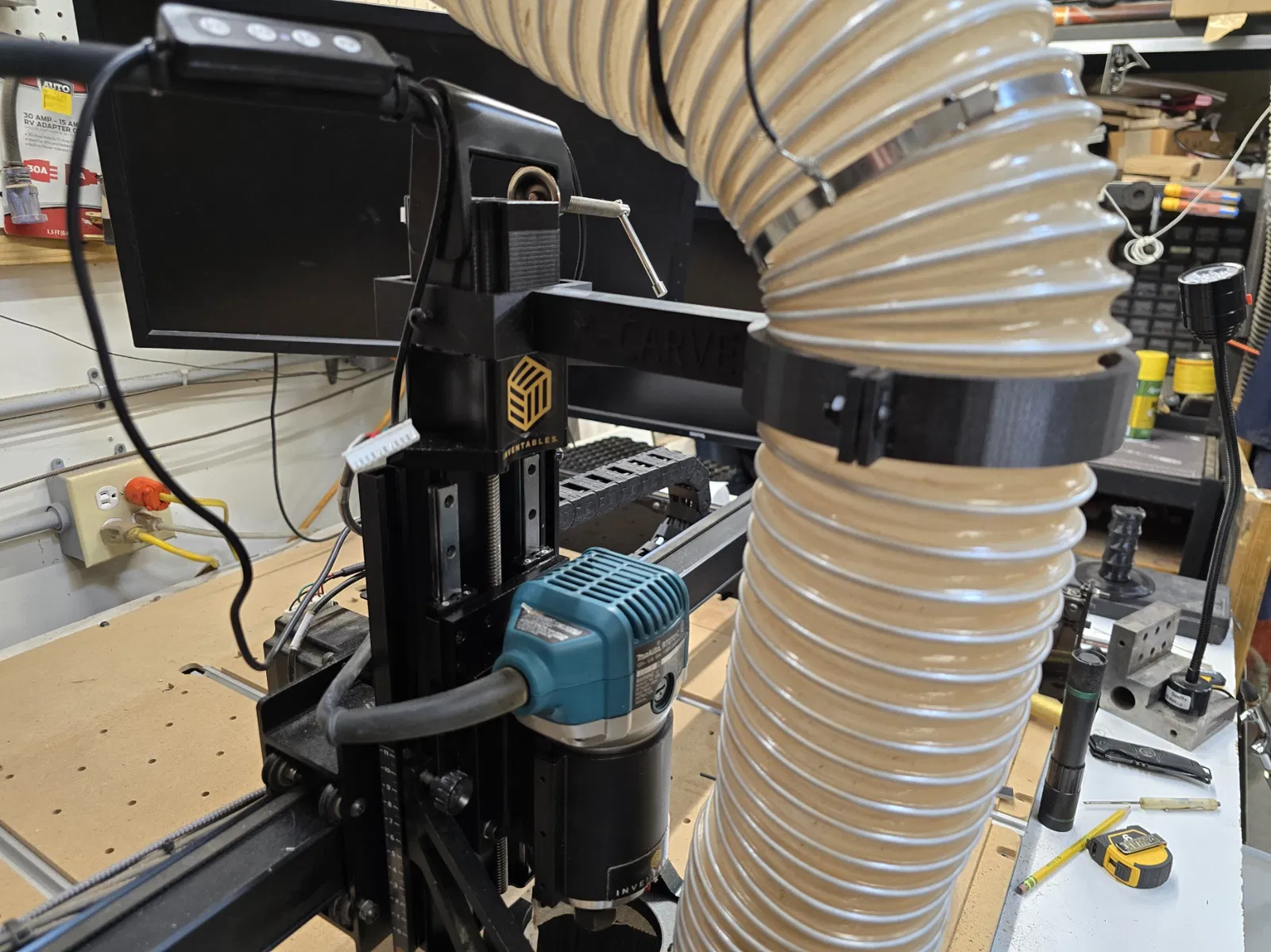

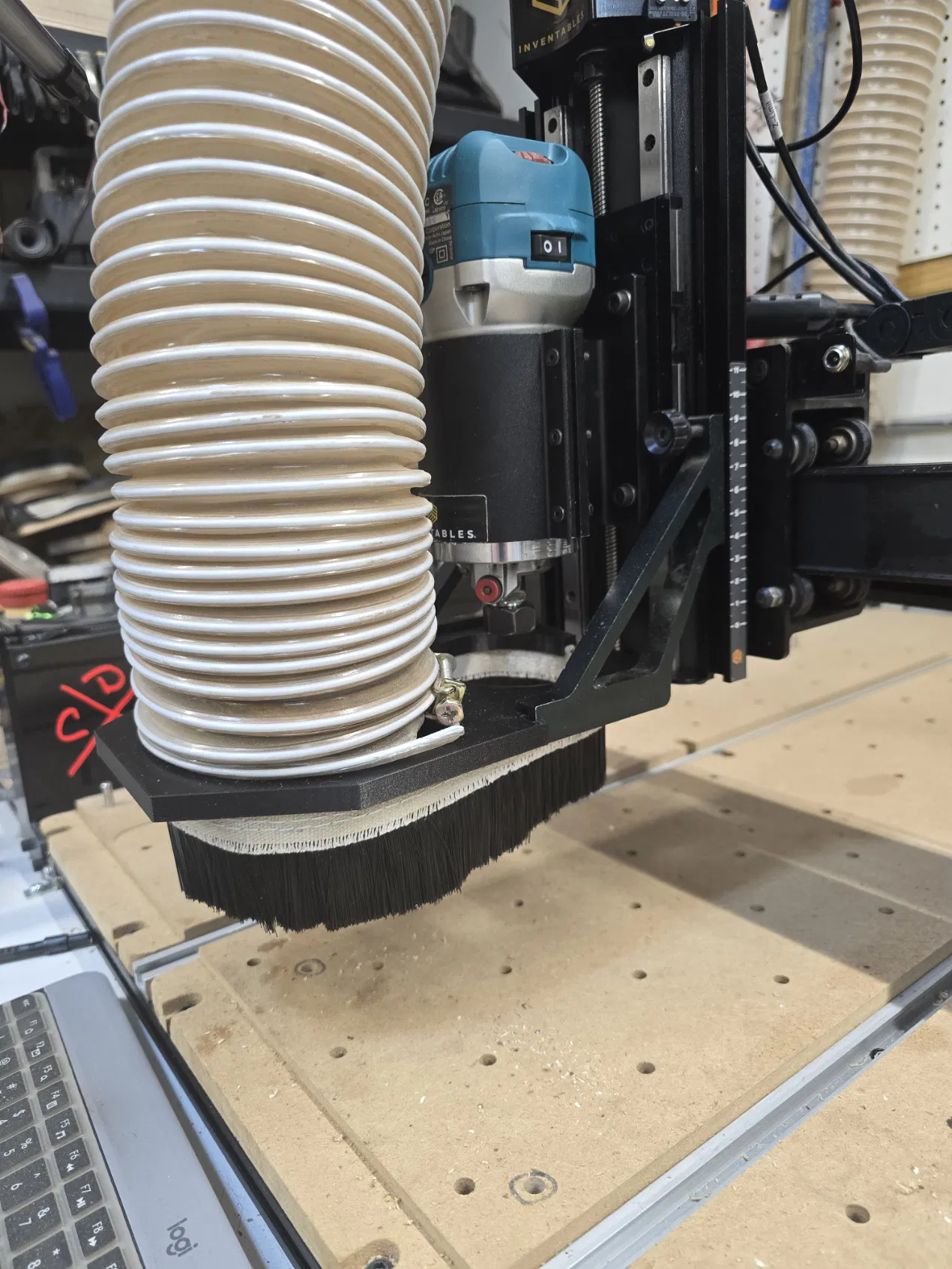

Cái stand-off này được thiết kế để dùng chung với bộ X-Carve Makita Router Dust Shoe 4" Dust Collection System mà mình đã thiết kế. Nó gắn vào motor trục Z (phải tháo motor ra để trượt vào, rồi lắp lại) và có hai lỗ ren để dùng bulông M5 siết cho khít vào thân motor nhằm cố định chắc chắn. Nó giúp giữ ống hút bụi thẳng hàng với dust shoe và giảm bớt trọng lượng của ống đè lên shoe. Mình dùng trong xưởng thấy chạy ổn.
Mình in mẫu này bằng PETG với 40% infill để tăng độ cứng.

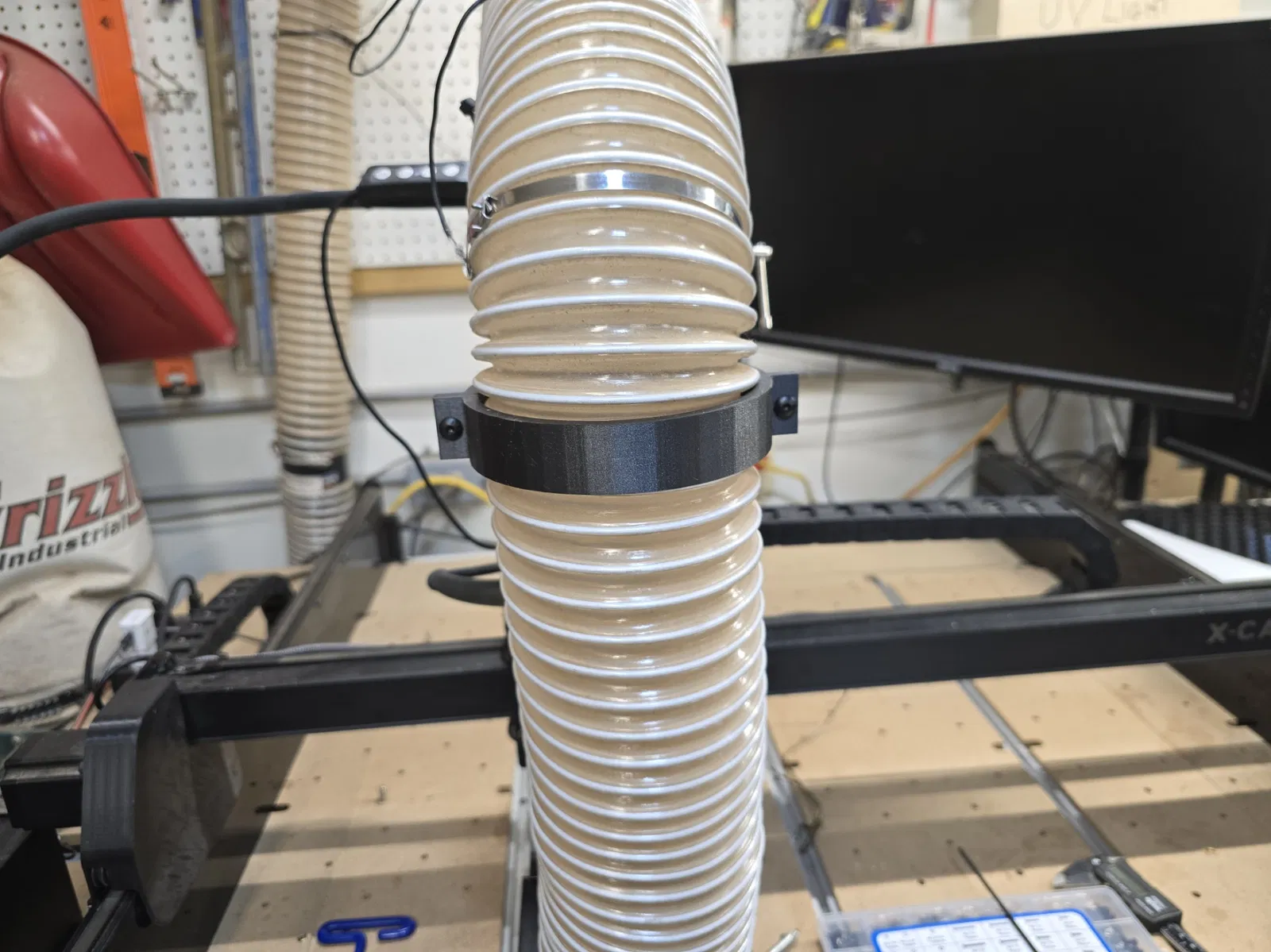

Bạn sẽ cần 4 bulông M5: 2 con để siết khít vào motor, và 2 con cho cái strap giữ ống tại chỗ, kèm theo mỗi bulông của strap là 1 washer và 1 nut.
Hy vọng cái này sẽ giúp được thêm cho anh em xài X-Carve.
File X-Carve Makita Router Dust Shoe 4" Dust Collection System có thể tìm ở đây:
