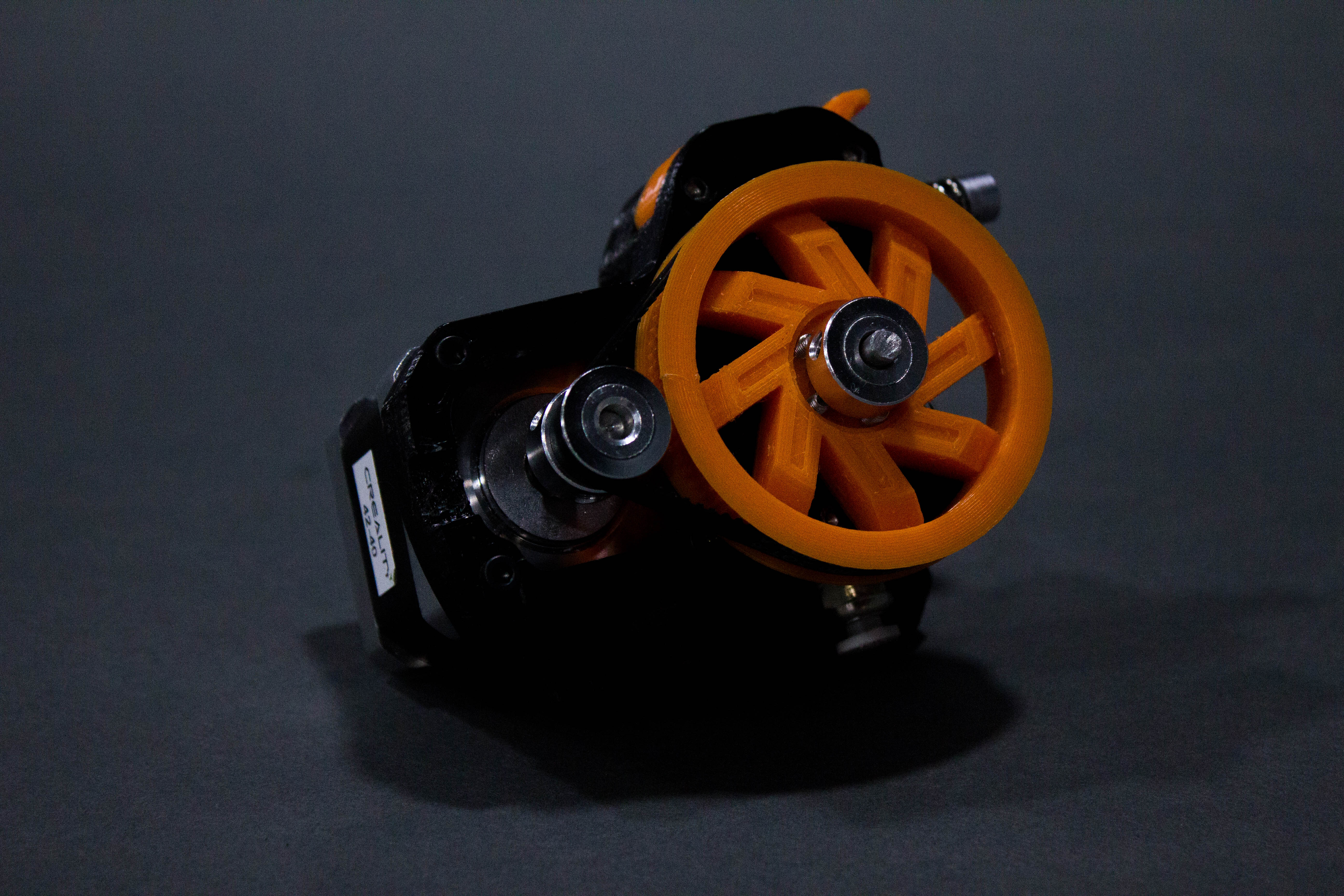

Bánh răng 90T Voron M4 cho belt 200mm
Bánh răng 90T dành cho extruder Voron M4, dùng với belt 200mm. Là lựa chọn dự phòng khi bánh 80T không tạo đủ torque, giúp tăng lực kéo và ổn định hơn khi đùn.
Mô tả
Lắp ráp
Món này lắp y như extruder Voron M4 zin, nên cứ làm theo đúng các bước lắp đặt như bản stock là được. Dây belt hơi chặt khi vô, nhưng nếu bạn tròng belt qua cả hai pulley trước rồi trượt (đưa) cả hai pulley vào cùng lúc thì sẽ dễ hơn chút.
Tinh chỉnh Extruder
Đây là một bài hướng dẫn khá hay để tuning phần extrusion của máy in: Ellis' Print Tuning Guide
Nếu bạn dùng Klipper, bạn có thể set rotation_distance trong mục [extruder] theo công thức sau:
stepper degrees (200 cho 1.8, 400 cho 0.9) * microsteps / steps per mm
vd. 200 * 16 / 627.5 = ~5.1
Mình thấy khoảng ~627.5 là hợp với máy của mình, nên bạn có thể bắt đầu tầm 630 rồi chỉnh dần từ đó
Chỉnh sửa
Edit 6/26/25: Bỏ phần counter-bore làm pulley GT2 bị ngồi quá sâu vào trong, đồng thời cũng bỏ luôn nhu cầu dùng 5 con ốc m3x8 button head.
Edit 5/25/25: Giảm tổng bề ngang 1mm và giảm đường kính vành giữ belt (belt retention flange) 2mm để giảm cọ/rà.
Dự án này được tạo bằng OnShape!
