Ender 3 v2 Doube Shear Y Motor Mount (Gá motor trục Y double shear)
Mod trục Y đơn giản cho Ender 3 v2, thêm hỗ trợ double shear để đỡ trục motor từ phía không truyền lực. Đồng thời có thể hợp với motor dài hơn một chút (ví dụ motor 40mm zin), kèm danh sách phần cứng cần dùng.
Mô tả

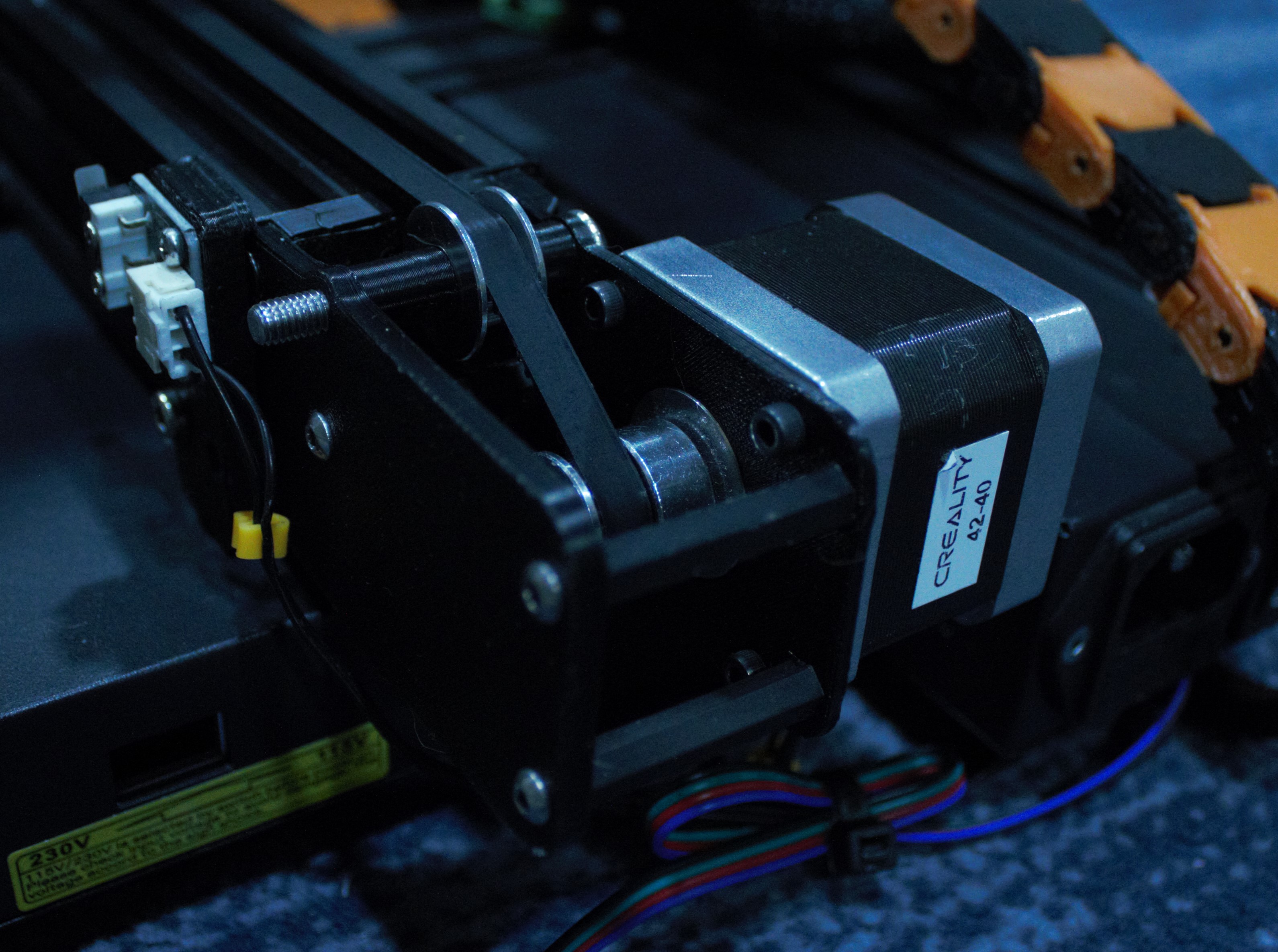

Đây là một mod trục Y khá đơn giản để thêm hỗ trợ double shear, nghĩa là gá motor sẽ đỡ trục motor ở phía không được truyền lực. Mình cũng vô tình thấy mod này giúp hỗ trợ các motor dài hơn một chút, nhất là nếu bạn thay ốc cân bàn (bed leveling screws) sang loại có đường kính nhỏ hơn. Mình chưa test cái nào dài quá mức, nhưng motor đùn zin (40mm) của mình chạy ổn.
Trước đó mình từng thử in 3D mấy cái standoff, nhưng thấy nó thường quá yếu và bị cắt (shear) dưới mô-men xoắn mình dùng, giữa lúc căng belt và chạy motor ở 250mm/s với gia tốc 15k mm/s^2. Về lý thuyết thì mình có test sơ 500mm/s, nhưng bộ extruder của mình không đạt tốc độ đó ổn định.
Về phần phần cứng (hardware), bạn sẽ cần các món sau (đây chỉ là ví dụ, mình lấy đại những link đầu tiên có đúng kích thước):
-
3 standoff M3x28
-
1 vòng bi có bích (flanged bearing) F695-2RS
-
1 puly idler 20T
-
1 ốc M5x35 đến M5x40 kèm ê-cu/ê-cu hãm (locknut) (không cần chính xác tuyệt đối)
-
4 ốc M5x12 đầu bằng/đầu dù (flat/button head)
-
4 insert nhiệt (heatset inserts) M3x4x5
-
10 ốc M3x8
Mọi góp ý hay nhận xét đều rất đáng quý! Mình dùng setup này được vài tuần rồi và thấy chạy cực ổn, nhưng điều đó không phải lúc nào cũng đồng nghĩa là thiết kế đã tối ưu nhất.
Dự án này được làm bằng Onshape! https://cad.onshape.com/documents/1d34d0e9ffccfa0f828d84f9/w/8dd639980c6fac81997c509f/e/a533f87c740560fba4e48c3f?renderMode=0&uiState=6960f6d1a87ef1c9c87807c5
