Giá đỡ cuộn Filament Spool Holder

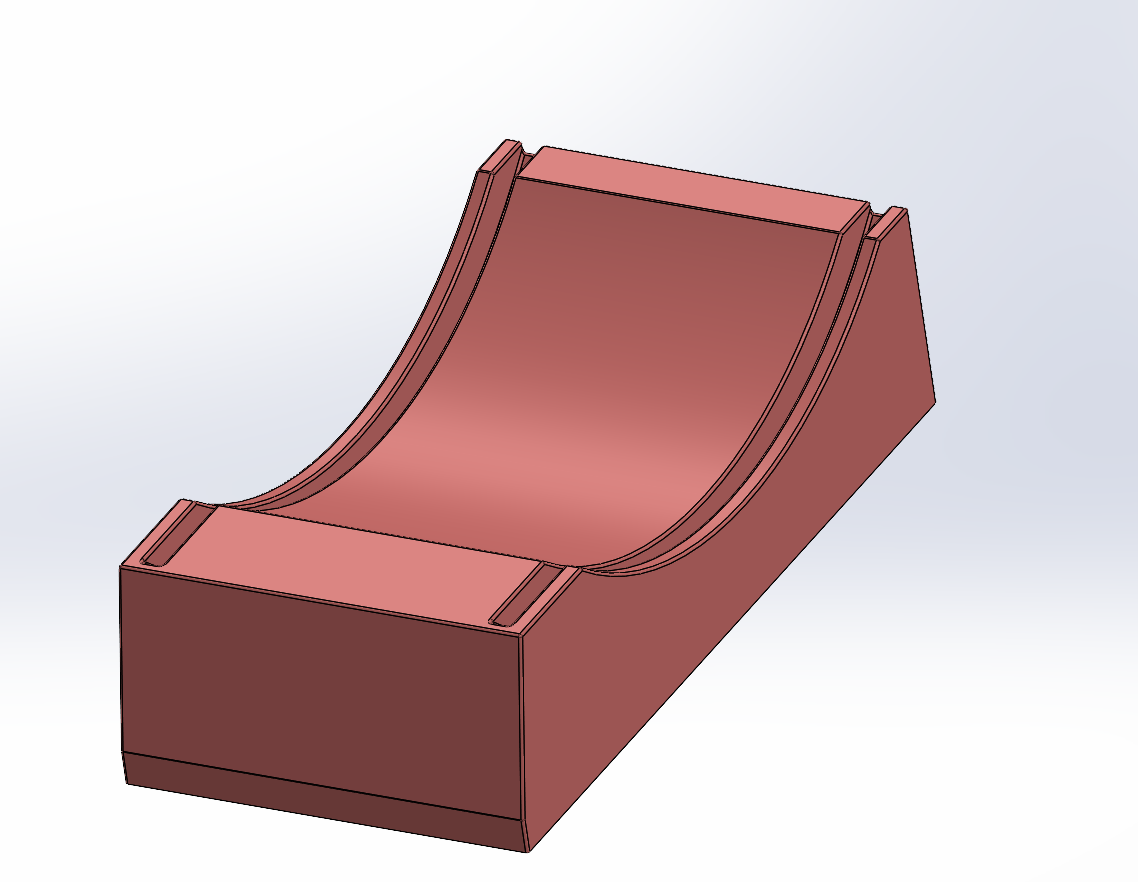

Mình thiết kế/đi theo mẫu giá đỡ spool filament này dựa trên spool của FlashForge, vì tới giờ mình chưa có cách nào để cất giữ nhiều loại filament khác nhau. Dù nhìn đơn giản, thiết kế có tính luôn chiều dài ngoài và trong của các rail, đường kính và dung sai.

Với bạn nào cần tham chiếu kích thước thì như sau:

• Độ dày Rail (CAD) - 0.15 in. (~0.145 in. sau khi in) + (0.015 in. clearance)

• Khoảng cách rail-đến-rail phía trong - 2.470 in.

• Khoảng cách rail-đến-rail phía ngoài - 2.770 in.

• Đường kính tối đa của các rail - 7.875 in.

Bản thân chi tiết có kích thước 5.75"x3"x1.5" (Dài x Rộng x Cao), và sẽ bị co lại khi in bằng PETG. File/slicer settings được setup với FlashForge PETG Pro làm chuẩn, nhưng bạn đổi sang loại khác cũng dễ.

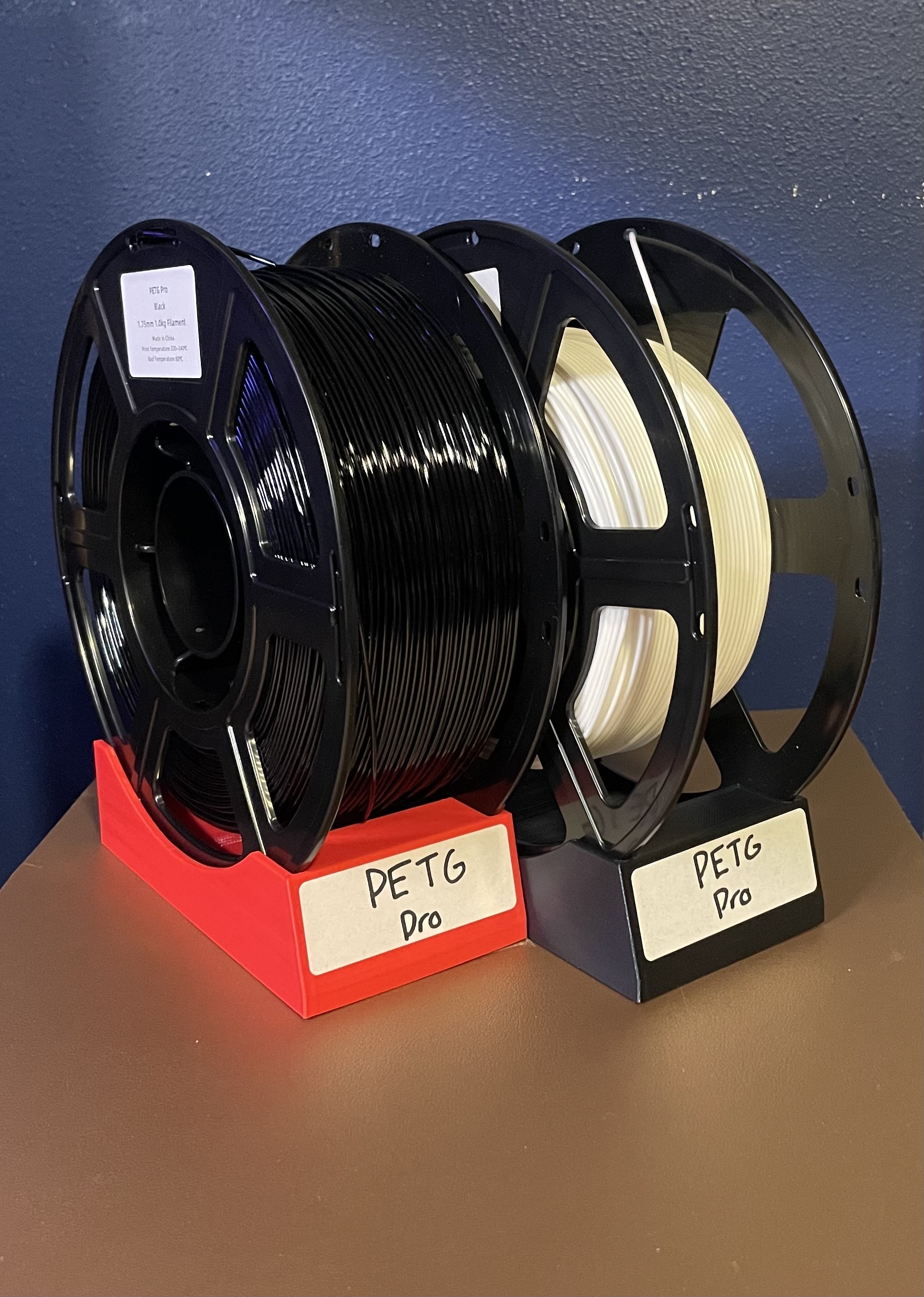

Mặt trước có một phần nghiêng nhỏ, làm ra để phòng khi bạn muốn dán nhãn cho filament. Mình dùng loại nhãn này mua trên Amazon: Avery Multi-Use Permanent Labels, 1" x 2.75", White, Non-Printable, 128 Blank Labels Total (6113). Viết tên filament lên nhãn trước rồi dán sẽ dễ hơn nhiều, dù bề mặt in ra mịn bất ngờ.

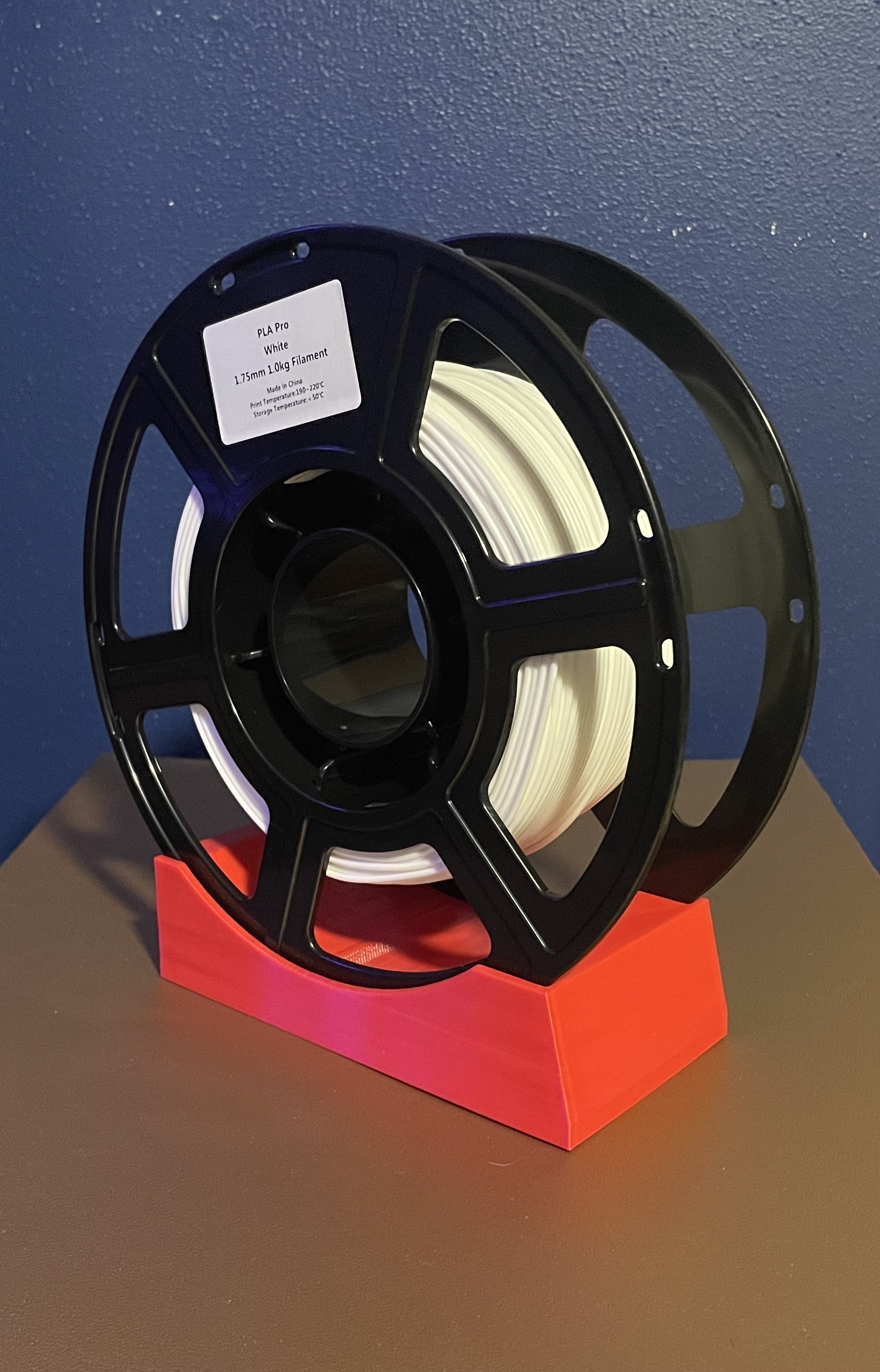

Và mình cũng biết hình mình đăng nhìn như spool sắp hết, nhưng lúc thiết kế mình dùng một cuộn filament chưa dùng để lấy toàn bộ số đo, nên kể cả spool còn nguyên cũng vẫn xoay trơn tru bên trong chi tiết này.
