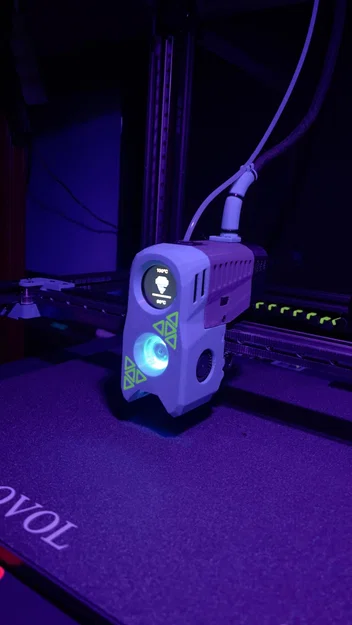

Toolhead Xenomorph cho Sovol SV08

27 June 2025

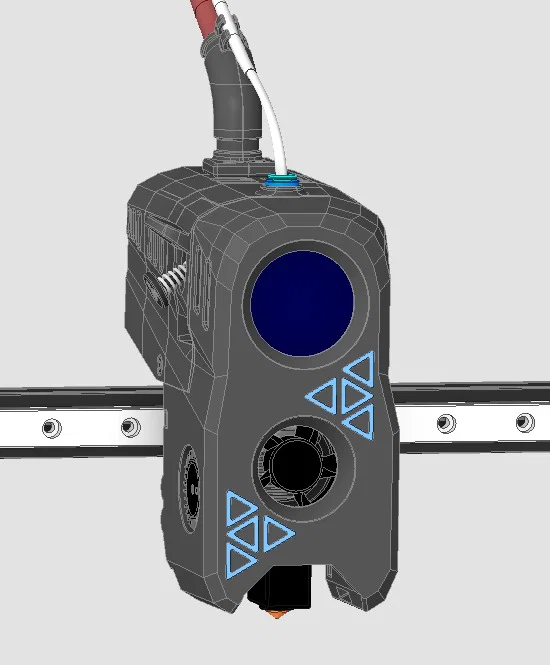

Dưới đây là các cập nhật mới nhất! Xenomorph OG

LED đã được dời ra phía trước và ống gió (air duct) cũng được làm to hơn, đồng thời có thêm Vortex generators.
Việc này giúp tăng thêm 10% lưu lượng gió, từ đó làm mát chi tiết (part cooling) tốt hơn.

2 May 2025

Khoảng cách cần thiết cho MMU

Đây là khoảng cách từ bộ Planetary Extruder Gears của Sovol SV08 tới nozzle. Khoảng cách này sẽ giống nhau dù bạn dùng hot-end nào.

Đây là khoảng cách từ sensor nằm trong hub và bộ Sovol SV08 Planetary Extruder Gears.

22 April 2025

Bên mình đã thêm hub 4-in-1 kèm filament sensor (còn gọi là gate)

Để lắp cái này bạn sẽ cần:
5mm ball https://s.click.aliexpress.com/e/_oDk0IeP

filament sensor switch https://s.click.aliexpress.com/e/_olihF0X


Later edit: 23. January 2025

Đã thêm LED.CFG, đây là file mình dùng trên toolhead của mình. Chỉ cần tải LED.INI rồi đổi đuôi từ ini sang cfg.

Sau khi upload lên máy, thêm [include led.cfg] vào printer.cfg của bạn.

Giờ đã có X carriage cho Beacon/Carto/IDM Probe.

thanks to our friend Alexandro

giờ đã hỗ trợ thêm một hotend mới.

Một phiên bản nhỏ hơn và nhẹ hơn nhiều là Xenomorph Orbiter

Later Edit 24. November. 2024
Cảm ơn thành viên ShnableFlob bên mình phát hiện nếu bạn muốn dùng Xenomorph với 3D Printed Gantry của tụi mình thì sẽ gặp một vấn đề nhỏ.

Vậy nên bên mình đã chỉnh sửa một số part để cũng tương thích với

Các phần màu hồng là những part đã được chỉnh để phù hợp với 3D Printed gantry.
Bên mình sẽ xoá các link cũ và thêm các link mới, tương thích cả khi có hoặc không có 3D printed Gantry ;)

Later Edit 01. November 2024
Bên mình đã update face cover với lỗ lớn hơn chút bên dưới các nam châm phía trên để đi dây dễ hơn nếu bạn muốn dùng chúng như pogo pins. Bạn cần xem video của Rick để biết ảnh làm như thế nào.

Cửa idler (idler door) giờ có thêm chặn để không làm rơi chốt khoá (locking pin).

Extruder front cover giờ có lỗ bên dưới nam châm phòng khi bạn muốn dùng chúng như pogo pins.

Cũng đã update X carriage nếu bạn muốn dùng nam châm.

Cũng đã thêm straight stain relief!

Later Edit:29 October 2024
Đã upload bản Xenomorph Face upgrade mới với air ducts cải tiến, tối ưu đi dây cho quạt part cooling, và LED nozzles. Thiết kế này cho phép bạn dùng nam châm như pogo pins để kết nối LED và quạt cho tiện, giúp tháo rời toàn bộ face cực nhanh và gọn khi bảo trì máy in!

Cảm ơn thành viên Rick đã nghĩ ra ý tưởng này; sắp tới trên kênh Youtube của ảnh sẽ có video hướng dẫn!

Later Edit: 19. October 2024

Cảm ơn thành viên Fazzical bên mình đã sửa thêm một lỗi nhỏ với hot-end holder cho SV08, file đã được cập nhật.

Later Edit: 15. October 2024
Cảm ơn thành viên Tobi đã phát hiện vấn đề với bambulab hot-end holder.
Nếu bạn muốn dùng bambulab hot-end, bạn cần tải back holder và in lại.

Bên mình cũng phát hiện trong Extruder main body cho MMU (có bao gồm filament cutter) tụi mình quên thêm một phần lõm (recess) để đi dây.

File đã được cập nhật, vui lòng tải bản mới.

Later Edit: 11. October. 2024
Bên mình đã update knomi v2 back cover.

Và đã update Extruder Main body cho cả 2 phiên bản có và không có cutter!

Later Edit:
Bên mình đã thêm belt helper để thao tác dễ hơn

Kéo xuống dưới để xem video lắp ráp

Bên mình đã thêm tool-board cover

Trước khi bắt đầu, vui lòng ĐỌC Manual!

CN3D - Xenomorph Tool-Head .pdf

Kéo xuống dưới để xem video lắp ráp

Ở đây bạn có thể xem Xenomorph chạy Klicky và các tính năng khác.

Ở đây bạn có thể xem Xenomorph dùng BTT Eddy làm probe thì làm được gì!

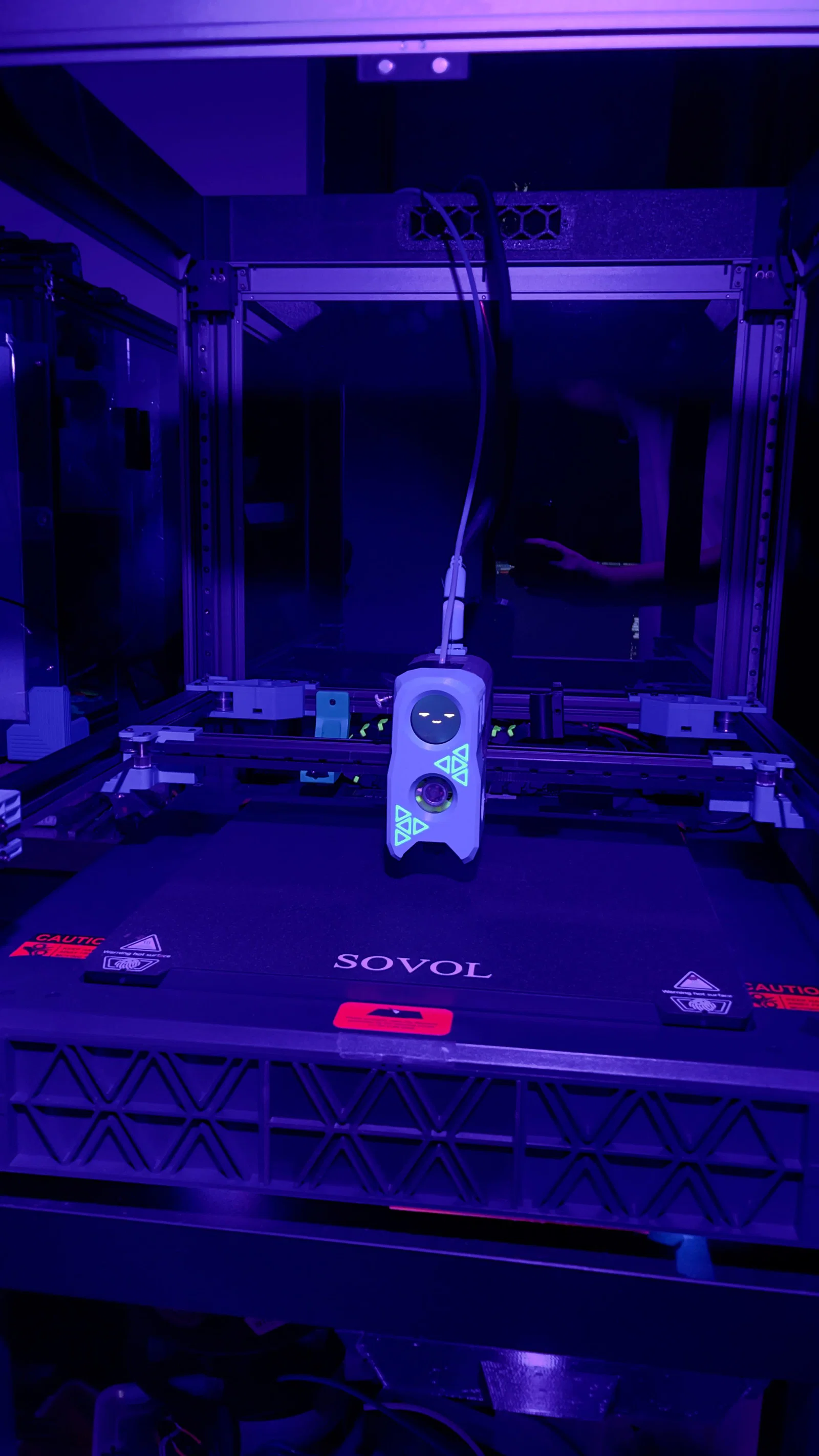

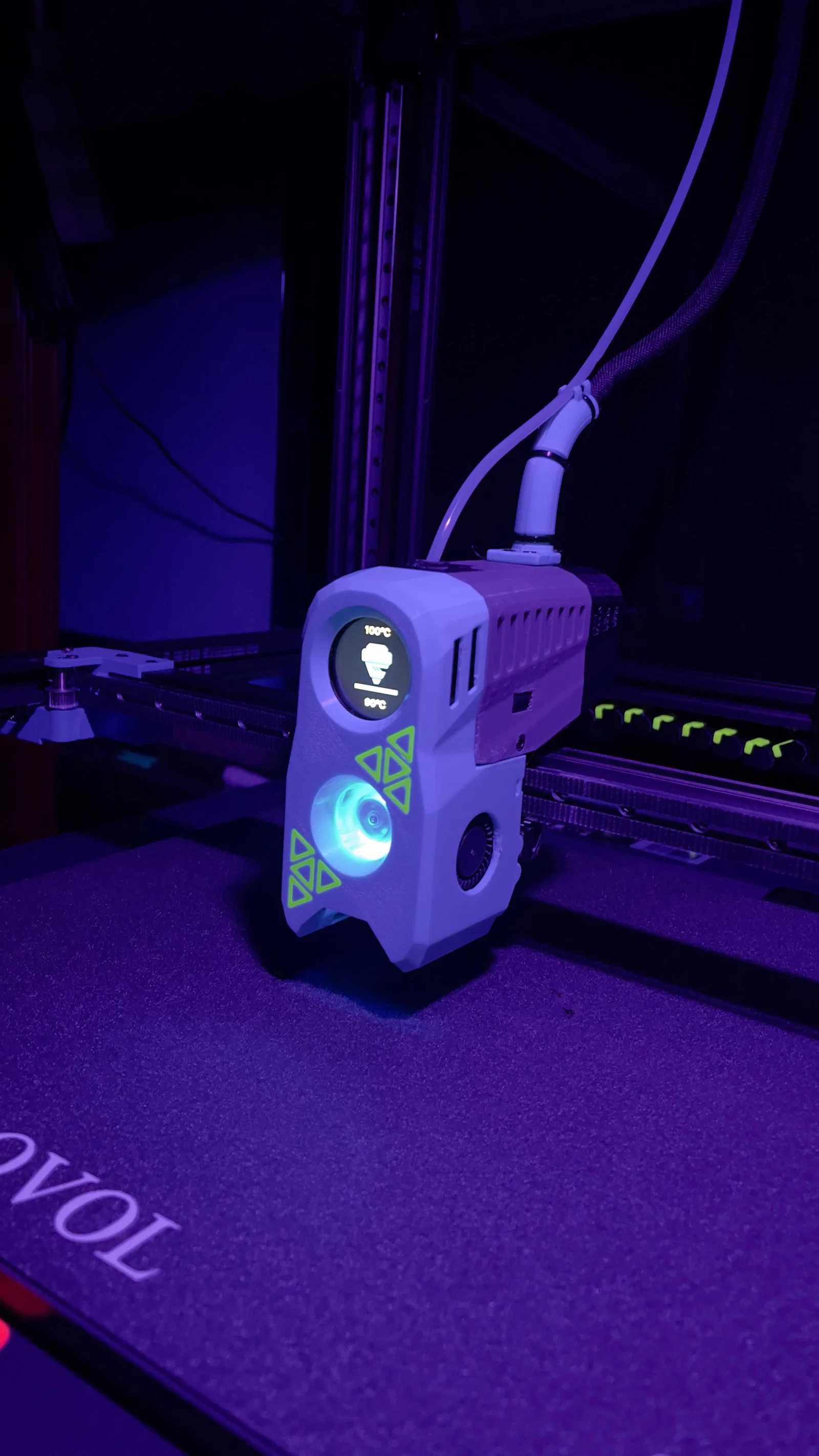

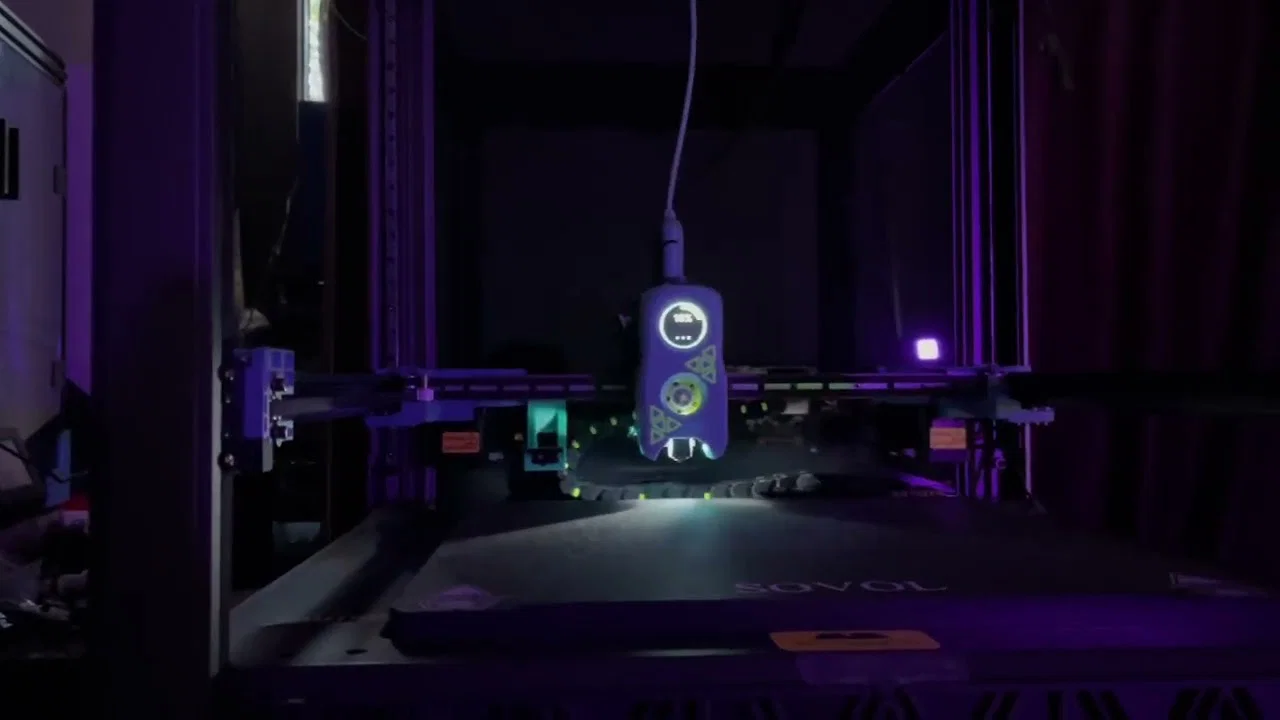

Xenomorph Toolhead for Sovol SV08

Trước khi tải xuống, vui lòng đọc kỹ toàn bộ mô tả. Có nhiều combo và phiên bản khác nhau, nên cần chú ý để biết bạn phải in những gì.

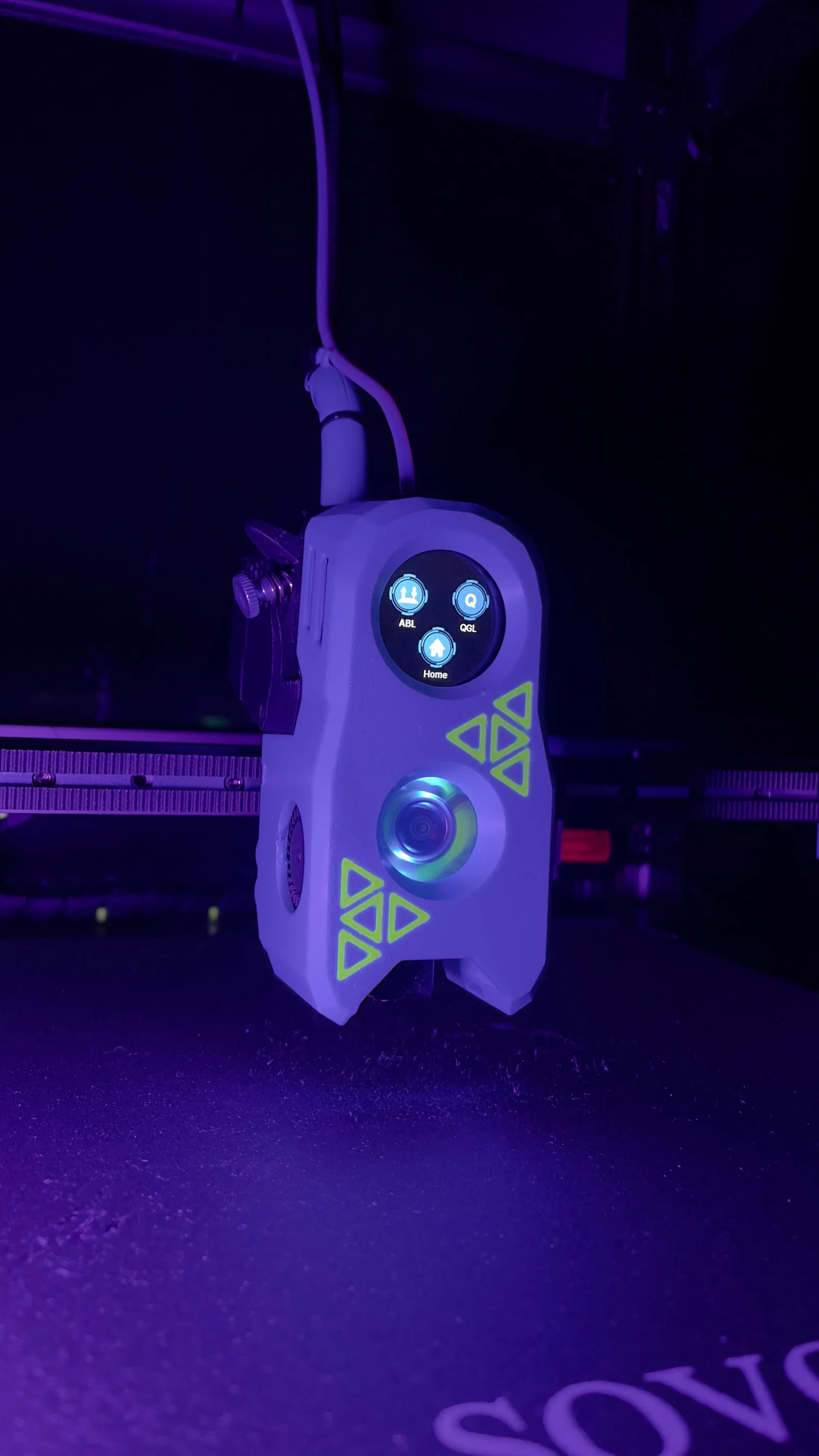

Turbine Knomi V1, V2

Turbine V1 V2

tụi mình có 7 hot ends holder để bạn lựa chọn. Nếu bạn muốn dùng holder khác, cứ gửi request, bên mình sẽ thử hỗ trợ giải quyết!

Nếu bạn muốn dùng Felix's CWT - OXC Nozzle Adapter Kit thì chỉ cần dùng SV08 hotend holder.

Cảm ơn thành viên rickkollins đã hỗ trợ!

Bill of Materials (BOM)

• Magnets:
  • 16x 6x3 N52 Neodymium Magnets https://s.click.aliexpress.com/e/_ooTTxWl
• Heat Set Inserts:
  • 30x M3x4.5mm OD, dài 4mm Heat Set Inserts https://s.click.aliexpress.com/e/_DkePBDt
• Nuts and Bolts: https://s.click.aliexpress.com/e/_DBdNTVD
  • 2x M3 Nuts
  • 8x M3x6 Bolts
  • 7x M3x8 Bolts
  • 2x M3x10 Bolts
  • 2x M3x12 Bolts
  • 6x M3x14 Bolts
  • 2x M3x16 Bolts
  • 1x M3x18 Bolt
  • 11x M3x30 Bolts
  • 2x M3x35 Bolts
• Fans:
  • 2x 4010 Blower Fans, GDS Time, 12k RPM, Dual Ball Bearings https://s.click.aliexpress.com/e/_DevBF23
  • 2x 3010 Axial Fans, GDS Time, 12k RPM https://s.click.aliexpress.com/e/_Dd0TMzH
• Hotend Assembly:
  • Radpido https://s.click.aliexpress.com/e/_DdN6yC7
  • Heater
  • Thermistor
  • Nozzle
• Toolboard https://s.click.aliexpress.com/e/_DdVqD4n
• 4mm OD 3mm ID PTFE tube https://s.click.aliexpress.com/e/_DEhXLcf
• Knomi https://s.click.aliexpress.com/e/_DDbNyo3
• LEDs:
  • 2x Round PCB LEDs https://s.click.aliexpress.com/e/_DCkqzJz
• Switches:
  • 1x Omron Switch cho Klicky https://s.click.aliexpress.com/e/_Dmj6Hqb
  • 1x 3D Printer Endstop cho X Endstop https://s.click.aliexpress.com/e/_DeQFOmX
• Cabling:
  • Dây AWG 26/24 https://s.click.aliexpress.com/e/_DnBlVdt
    • 20cm, 2 dây cho X Endstop
    • 20cm, 2 dây cho Klicky
    • 20cm, 4 dây cho Nozzle LED
• Required Tools:
  • Mỏ hàn (cho Nozzle LED và đi dây X Endstop)
  • Kìm bấm cos (cho các đầu connector lên tool board) – dụng cụ tốt nhất cho việc này! https://s.click.aliexpress.com/e/_DEXNXkR
  • Mỡ bôi trơn (cho extruder planetary gears)

File in & Cài đặt in (Print Files and Settings)

Tất cả file đều có trên Printables, với các thông số in khuyến nghị sau:

• Vật liệu: ABS/ASA (khuyến nghị Polymaker)
• Infill: 30% gyroid
• Perimeters: 4
• Top Layers: 5
• Bottom Layers: 5
• Layer Height: 0.2mm

Tất cả part đã được pre-orient sẵn và chỉ riêng Face là có painted supports. Với các part còn lại, cứ dùng orientation được chọn sẵn và bật support (support bằng ABS tháo ra khá dễ).

Mình muốn gửi lời cảm ơn tới BigTreeTech vì đã gửi phần Electronics để làm build này và tới Polymaker vì đã gửi filament.

.

Filament cutter vẫn đang trong quá trình phát triển, nên mọi góp ý đều rất đáng quý.
