Board Crossover cho Loa Bookshelf Overnight Sensation

What?

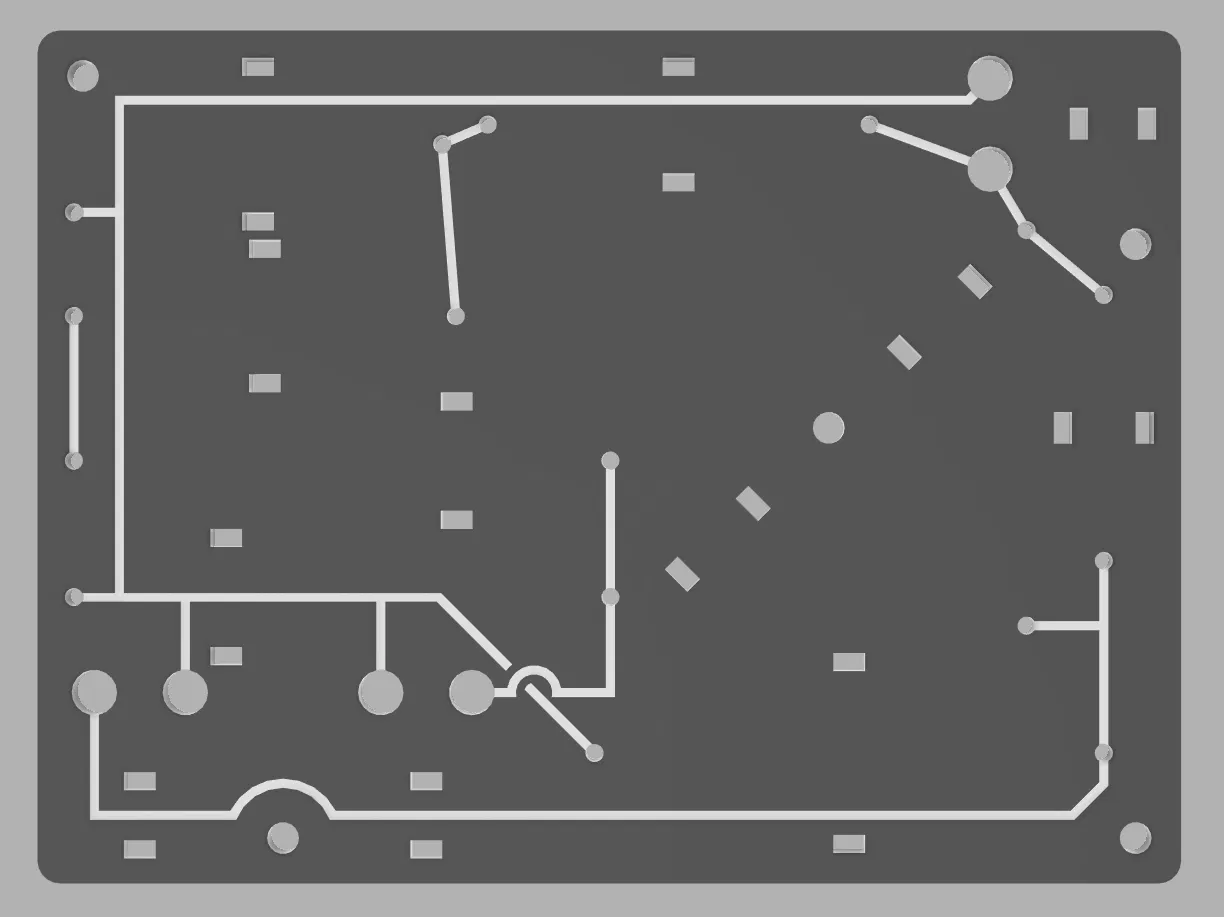

Đây là một giải pháp có thể in 3D để bố trí các linh kiện cho bảng crossover của bộ Overnight Sensation, đồng thời đi dây cho gọn gàng. Khác với vài thiết kế khác, bản này dùng terminal blocks cho các điểm kết nối, và có các vị trí được dán nhãn rõ ràng để từng linh kiện đặt vừa khít vào đúng chỗ. Bên dưới còn có sơ đồ đi dây (wiring diagram) tiện để lắp ráp dễ hơn — chỉ cần hàn (solder) tất cả linh kiện nhô qua các lỗ đã nối ở mặt sau.

Khi đi dây xong, tín hiệu vào cắm vào terminal block “i” (nhớ để ý cực tính dây!), còn loa tweeter và woofer thì lần lượt cắm vào terminal block “t” và “w”.

Materials?

Năm con vít (đường kính 3mm, và chắc là dài >15mm) để bắt bảng vào bên trong thùng loa

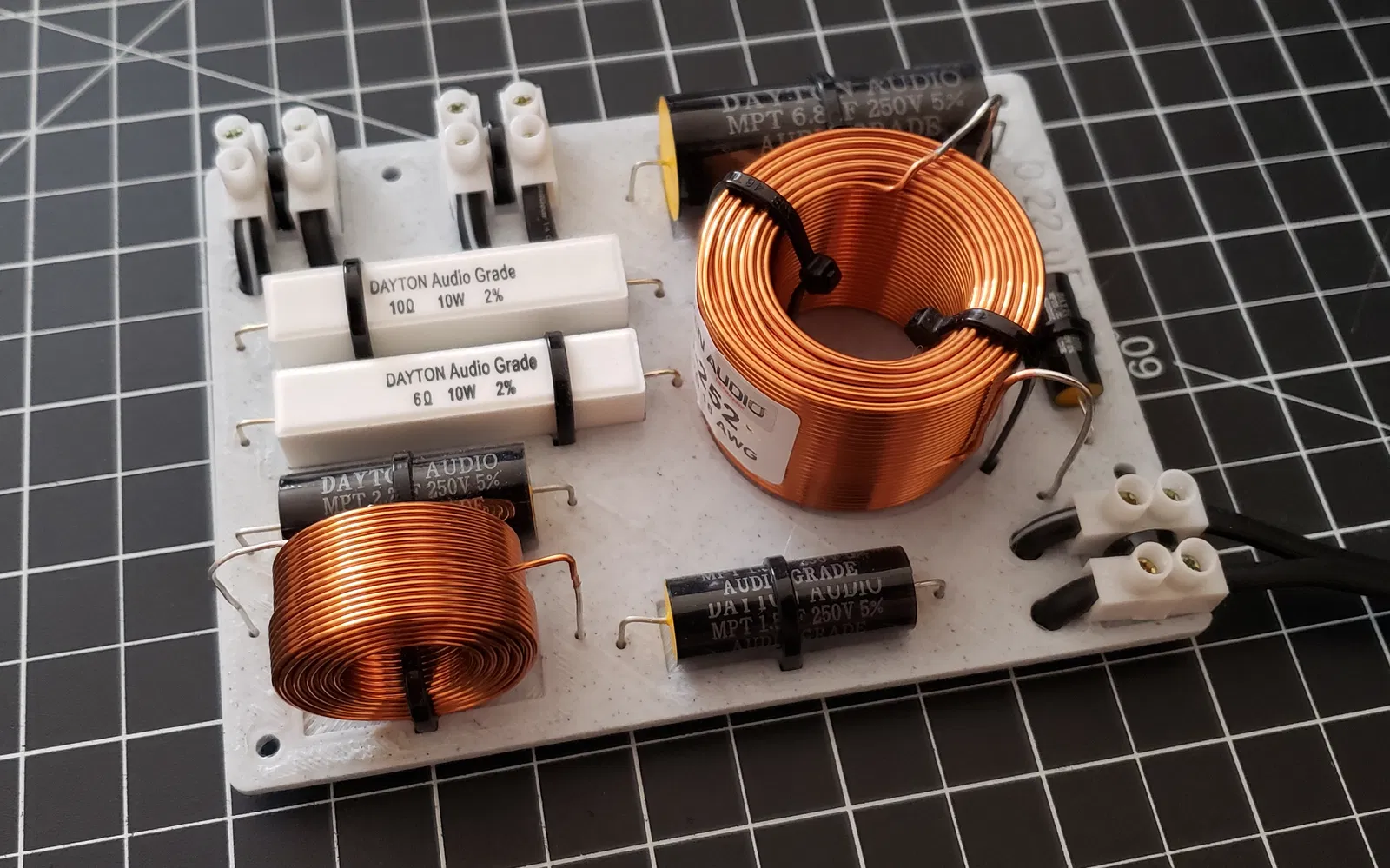

Ba bộ terminal blocks loại 2 cổng cho mỗi bảng crossover (xem hình cover để rõ hơn): Terminal blocks

Dây loa có đánh dấu cực tính rõ ràng sẽ giúp đi dây dễ hơn

Dây rút (zip ties) (100mm x 3mm, nhưng đa số loại dây rút nhỏ 4" cũng xài được)

Anything Else?

Lưu ý: thiết kế này làm riêng cho các linh kiện dùng trong bộ Parts-Express Overnight Sensation kit, nhưng khả năng cao vẫn dùng được cho nhiều bộ khác, chỉ là một số giá trị/kích thước có thể không khớp.

Cuối cùng, ảnh cover là của một bản revision cũ hơn nên ít ký hiệu hơn. File STL được cung cấp đã bao gồm các phần đánh dấu này.
