Vỏ (Enclosure) cho đồng hồ 85mm Gauge
Mẫu vỏ enclosure cho đồng hồ gauge 85mm (làm cho Suzuki tachometer nhưng dùng được cho gauge 85mm khác). Có bản tròn và vuông, bắt 8 vít M4, sâu trong tối đa 86.74 mm, lắp nghiêng 15°. Có thêm cap và gasket TPU.
Mô tả

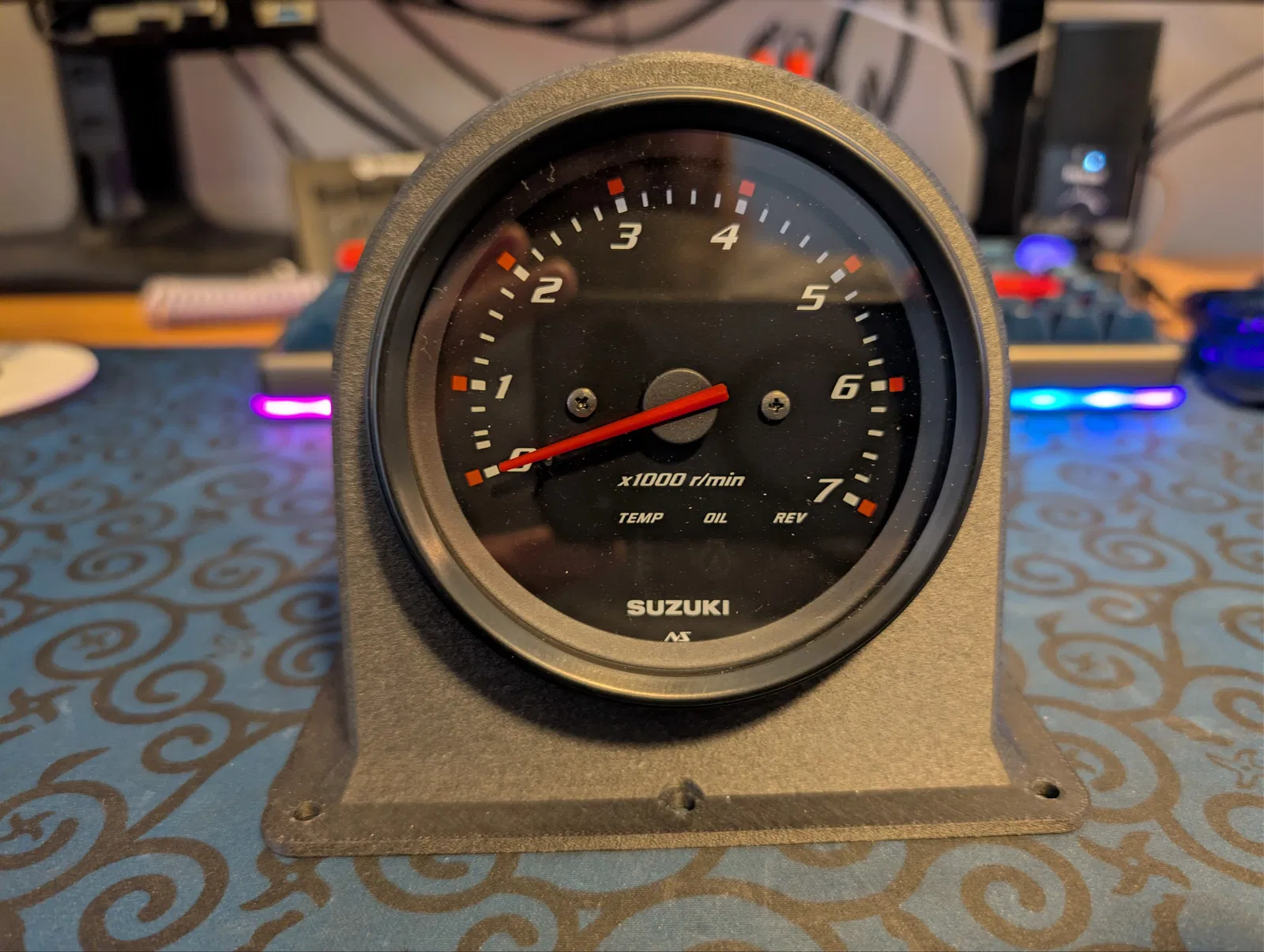

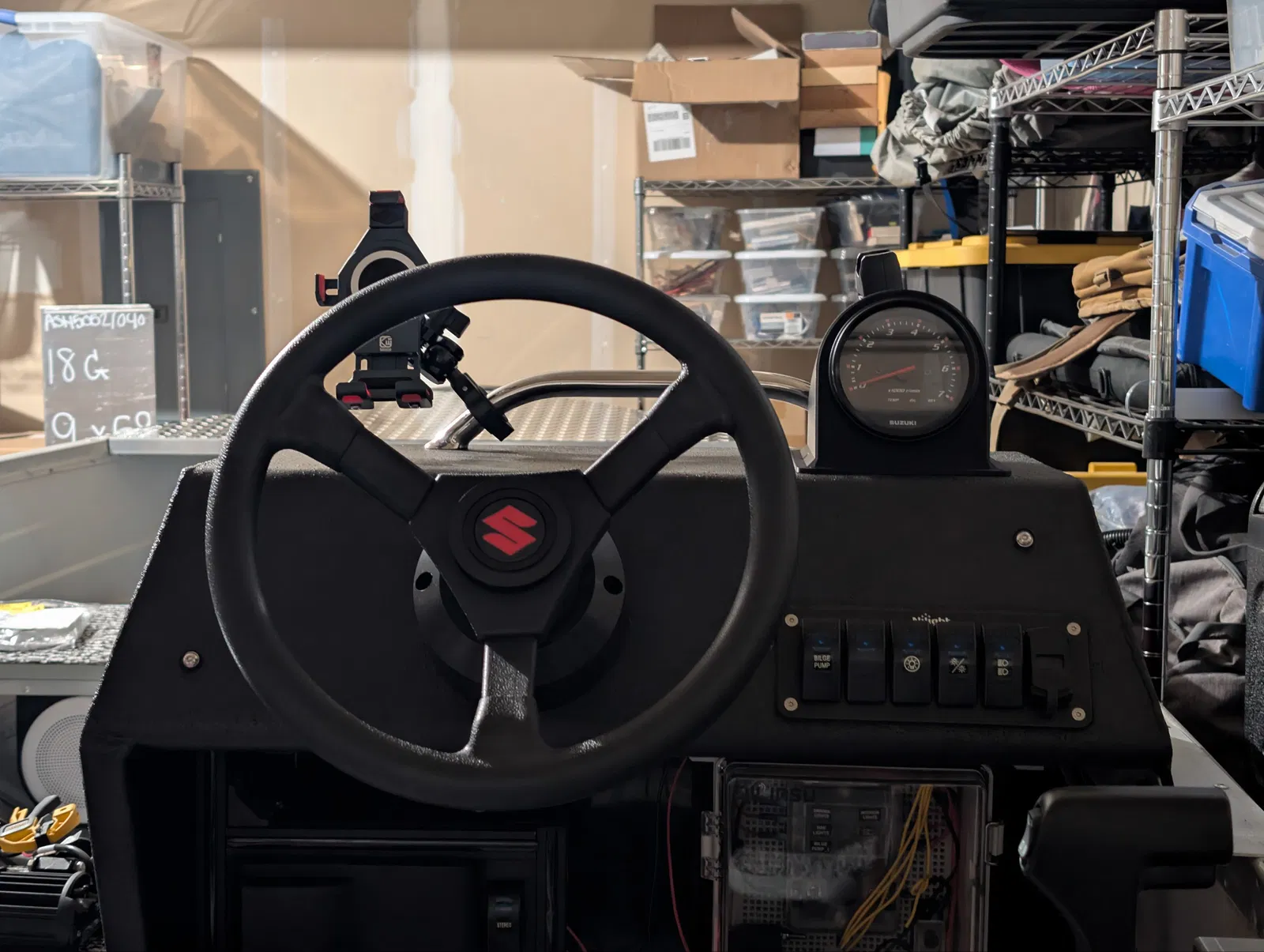

Mình làm cái vỏ (enclosure) này cho đồng hồ vòng tua (tachometer) của Suzuki, nhưng chắc là cũng dùng được cho bất kỳ đồng hồ (gauge) 85mm nào.

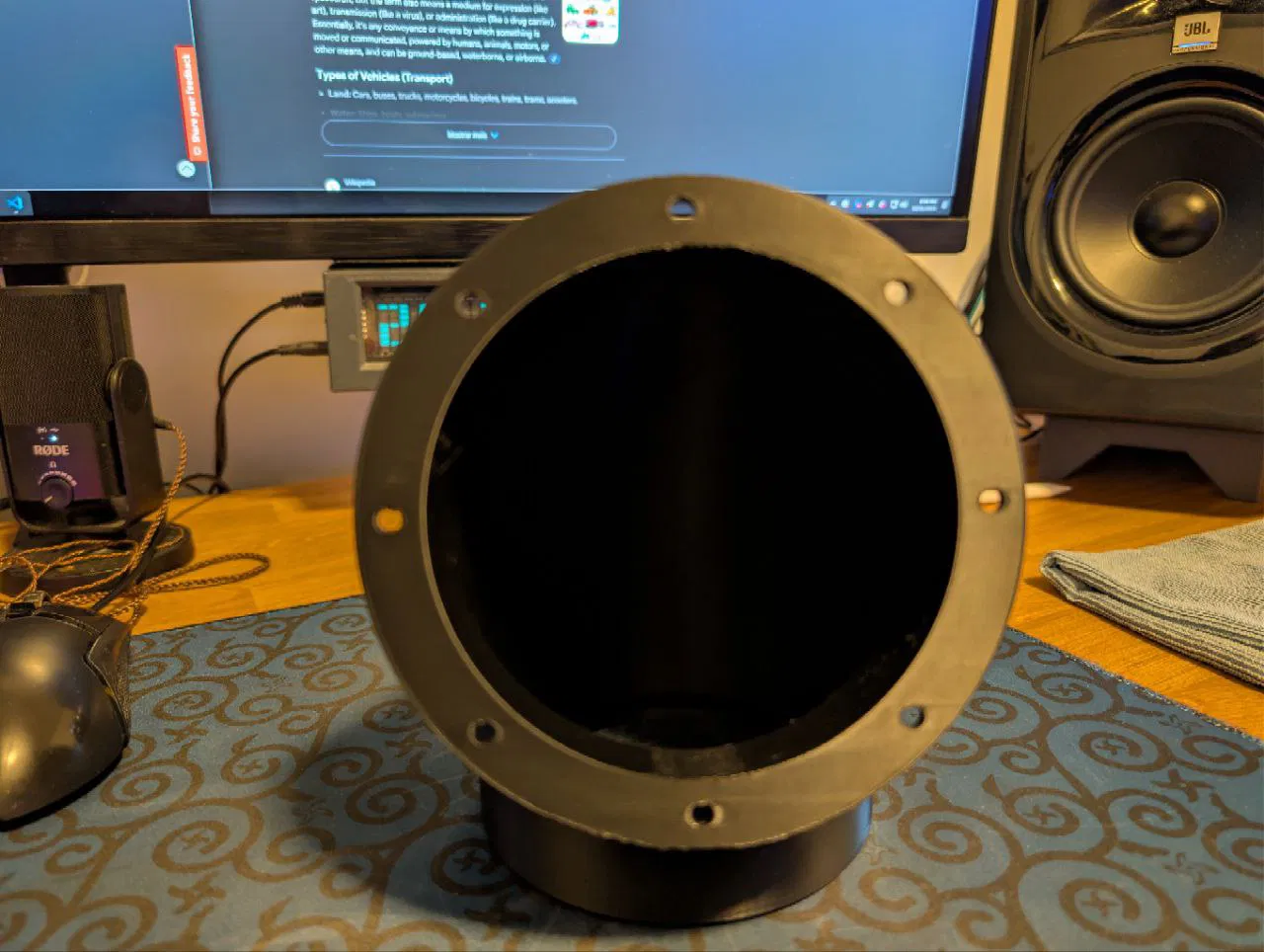

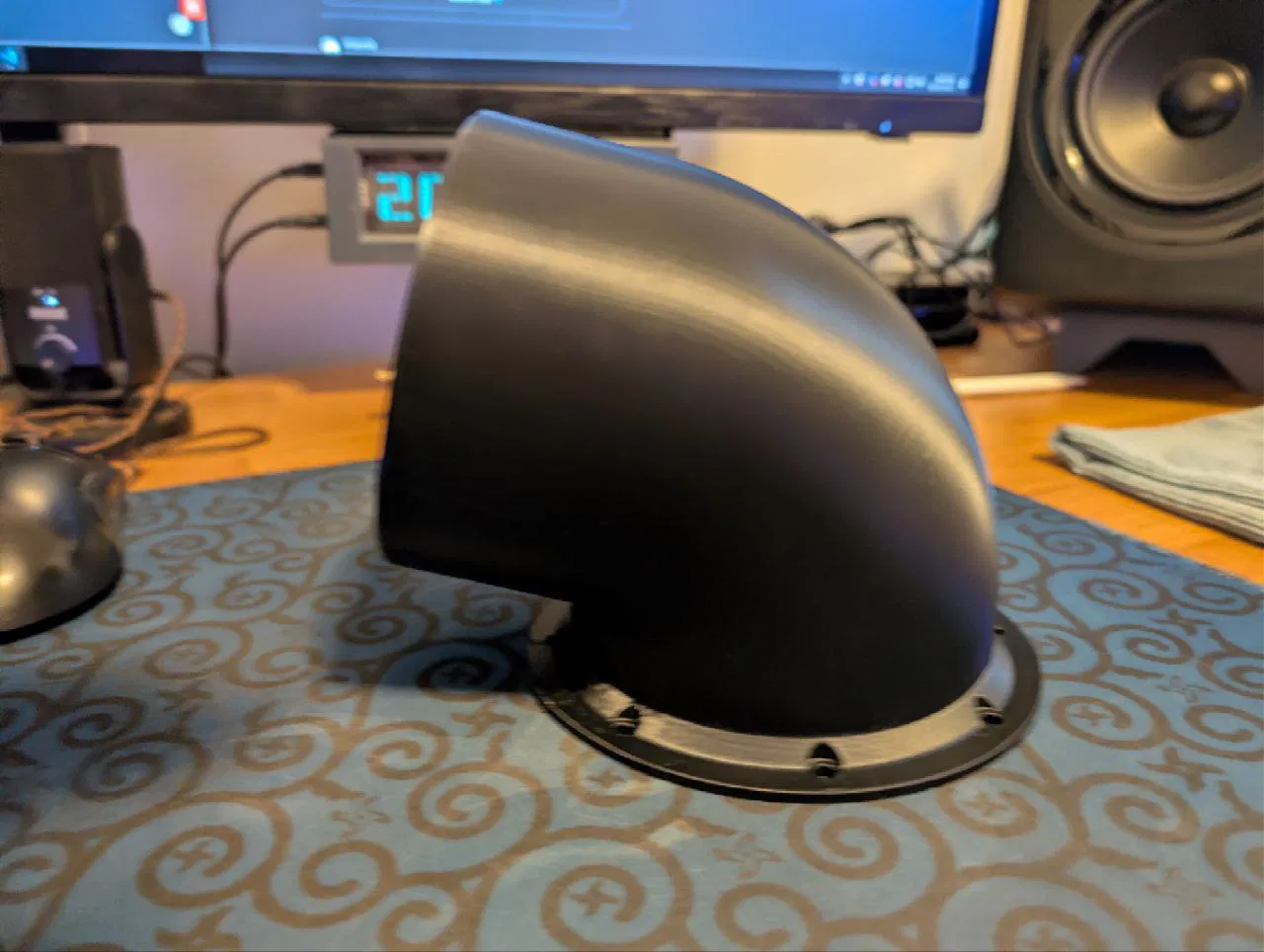

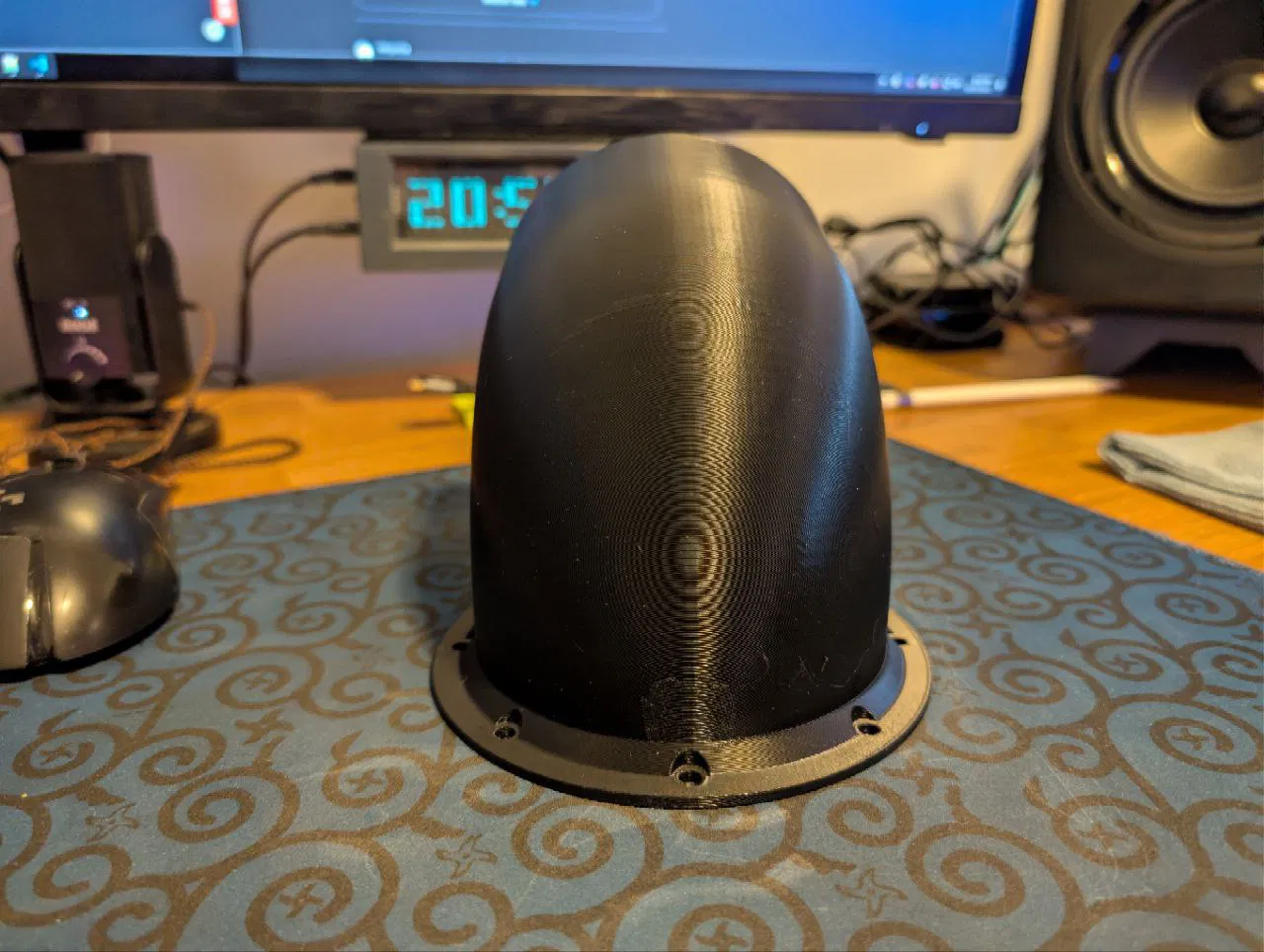

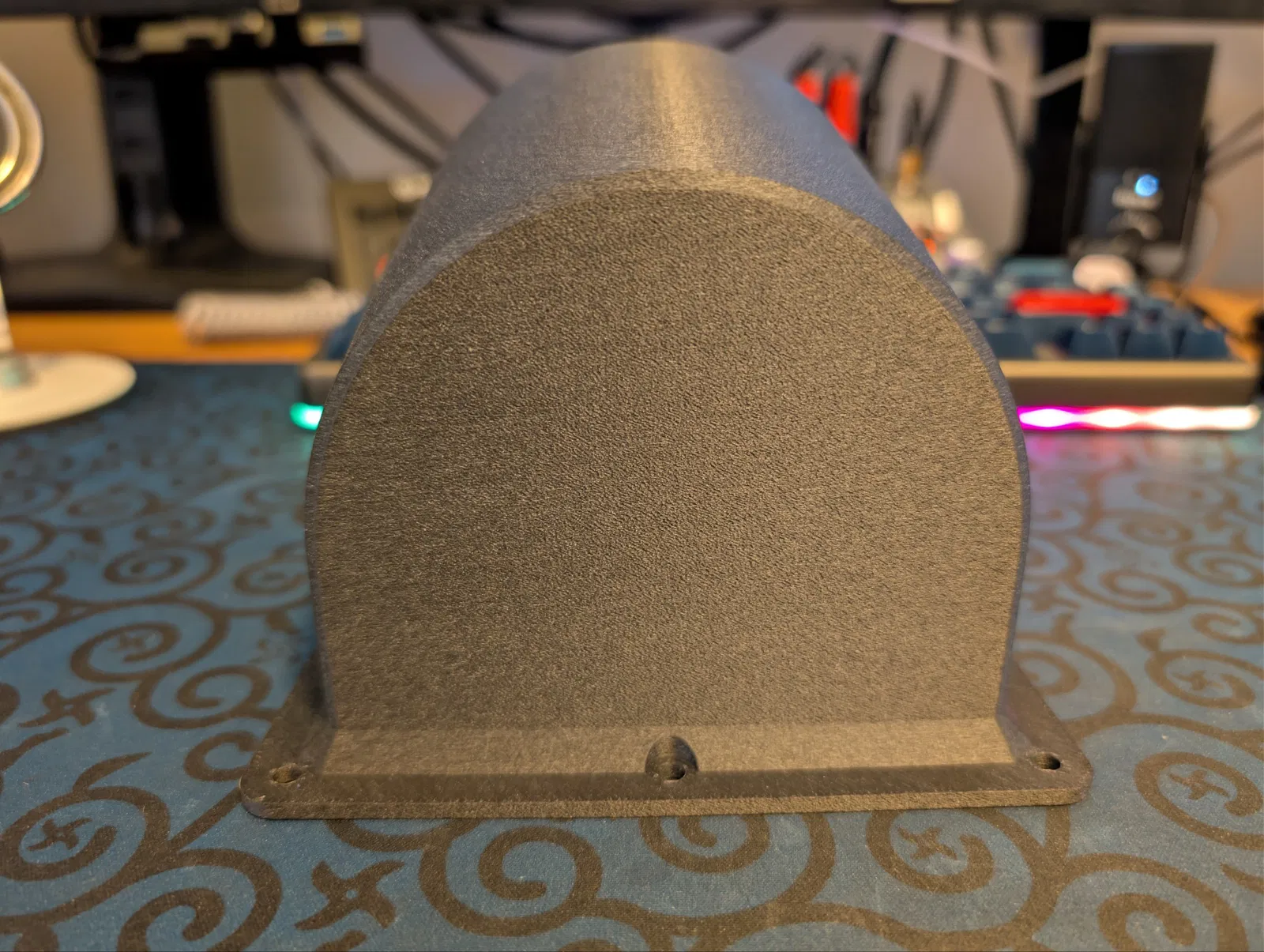

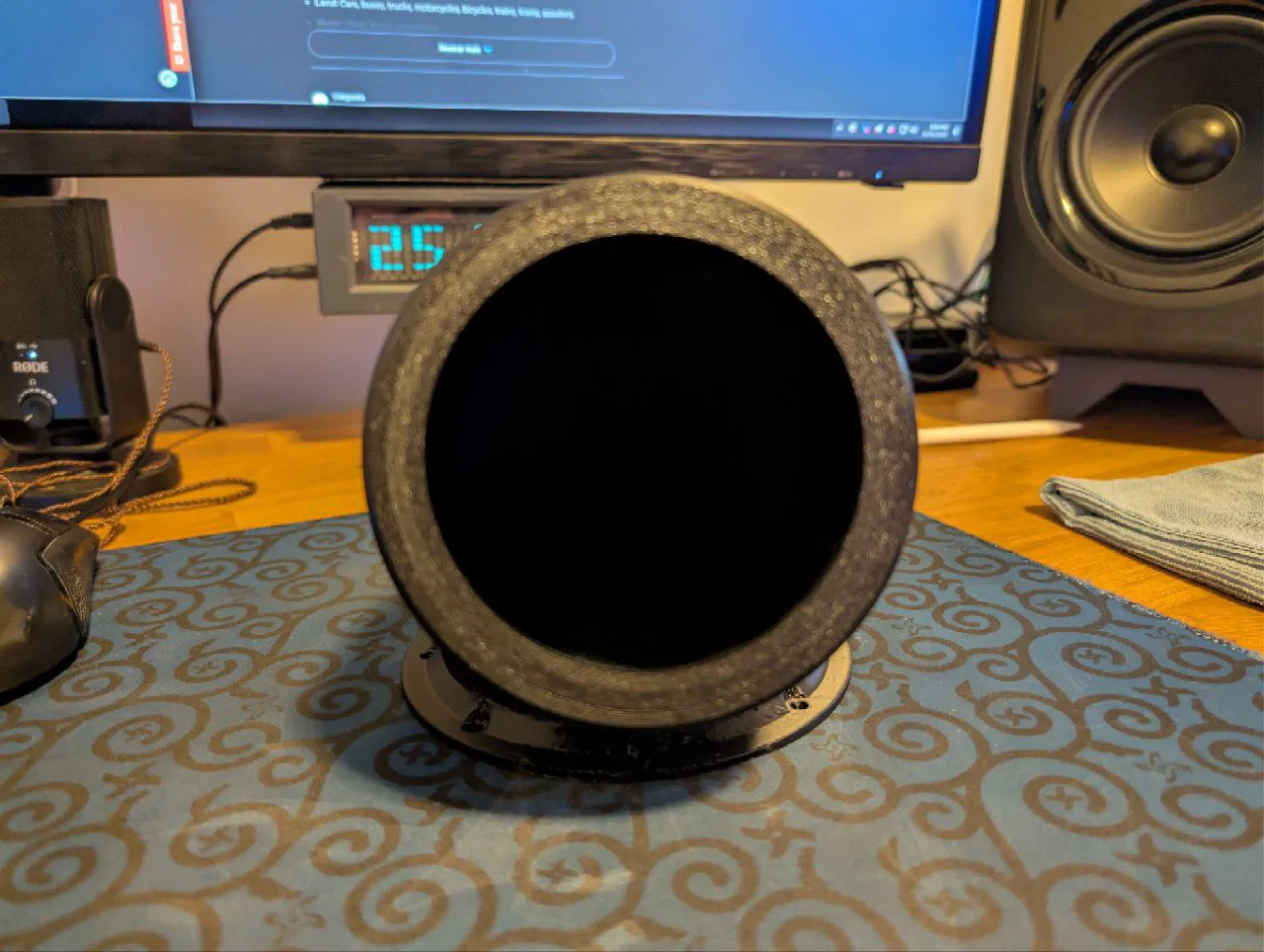

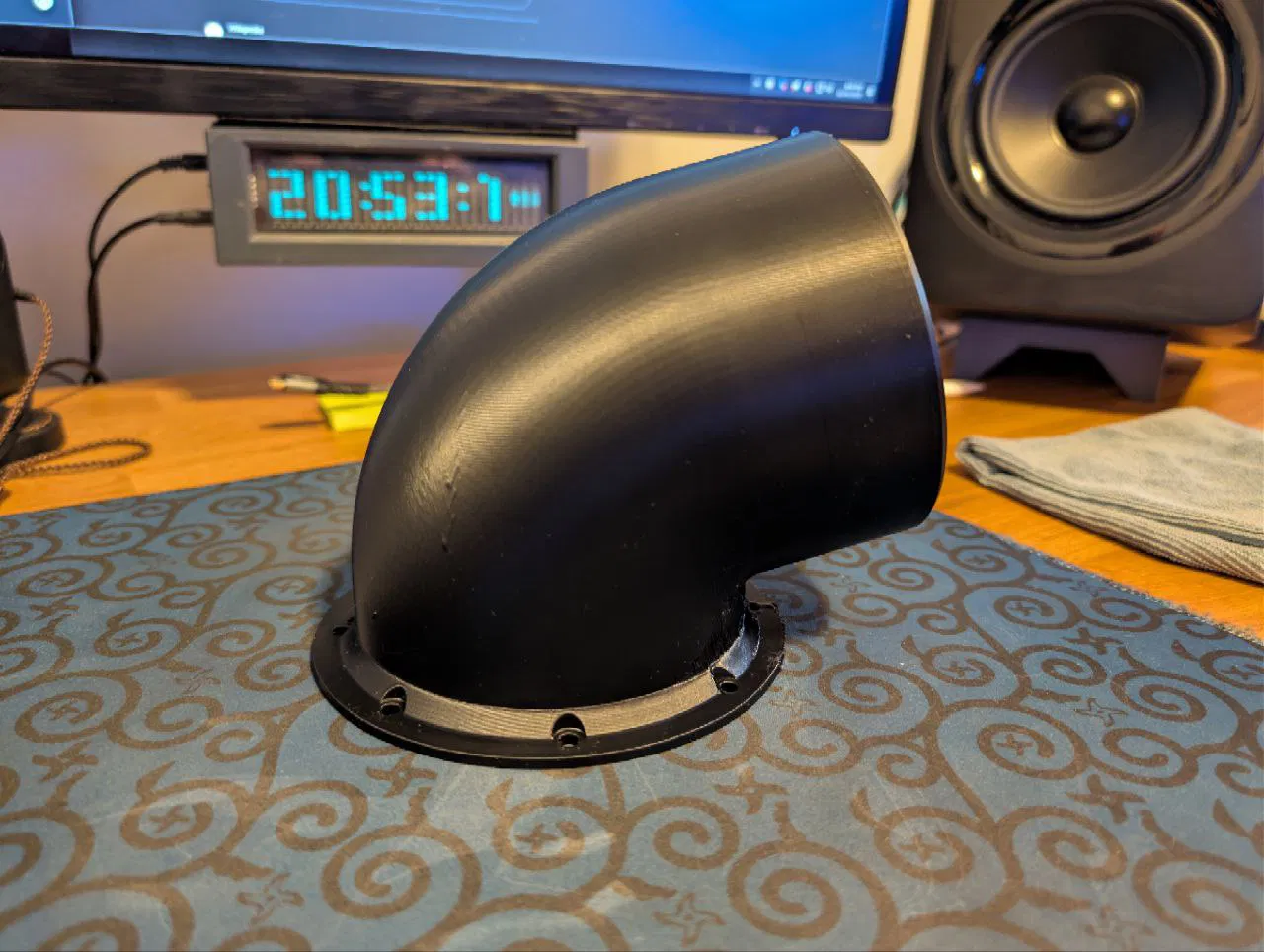

Mình có 2 mẫu: tròn và vuông (mình thích bản vuông hơn).
Cả hai mẫu đều được siết cố định bằng 8 × vít M4.

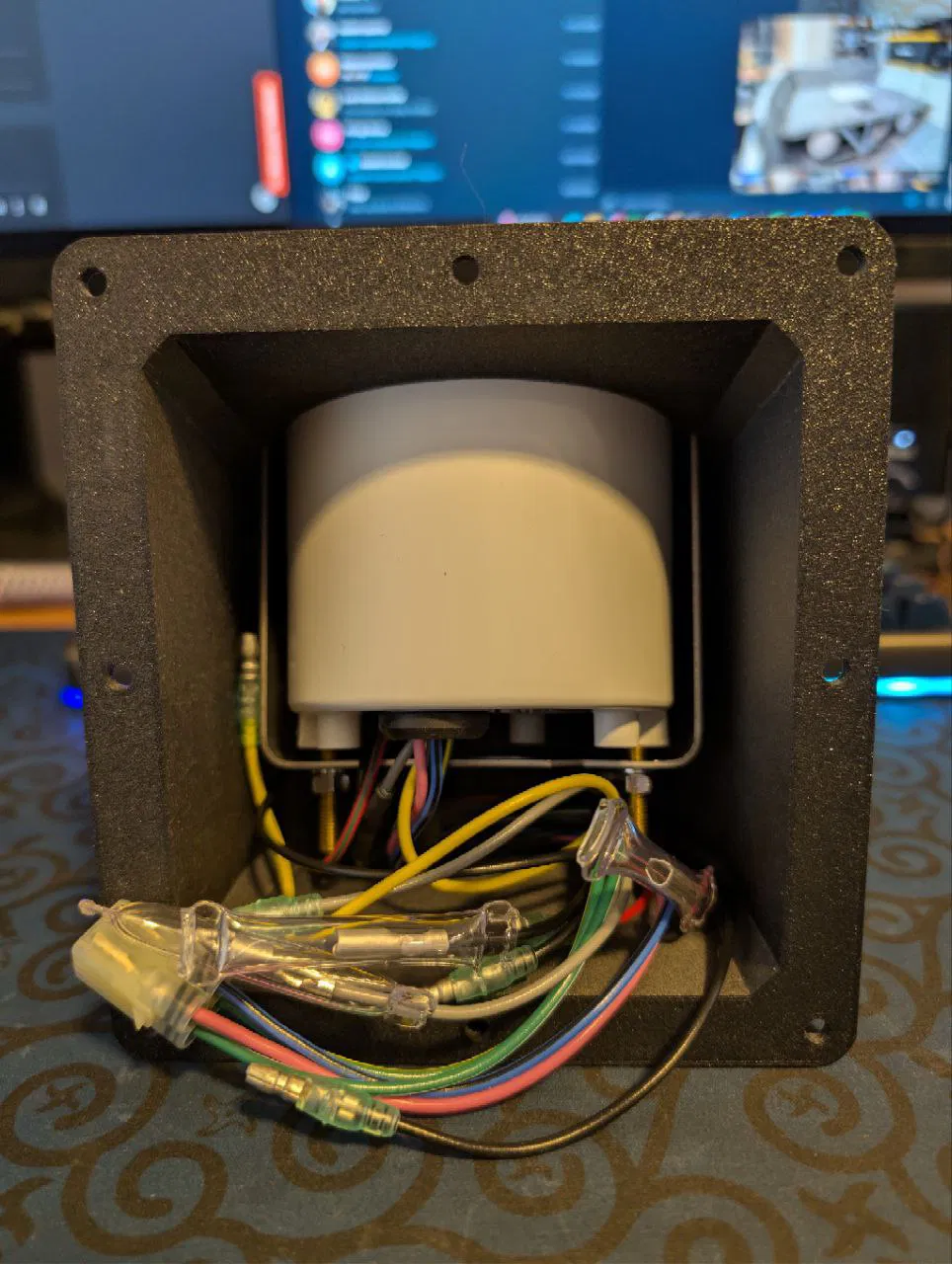

Vỏ có độ sâu bên trong tối đa tới 86.74 mm để chừa chỗ cho phần thân đồng hồ.

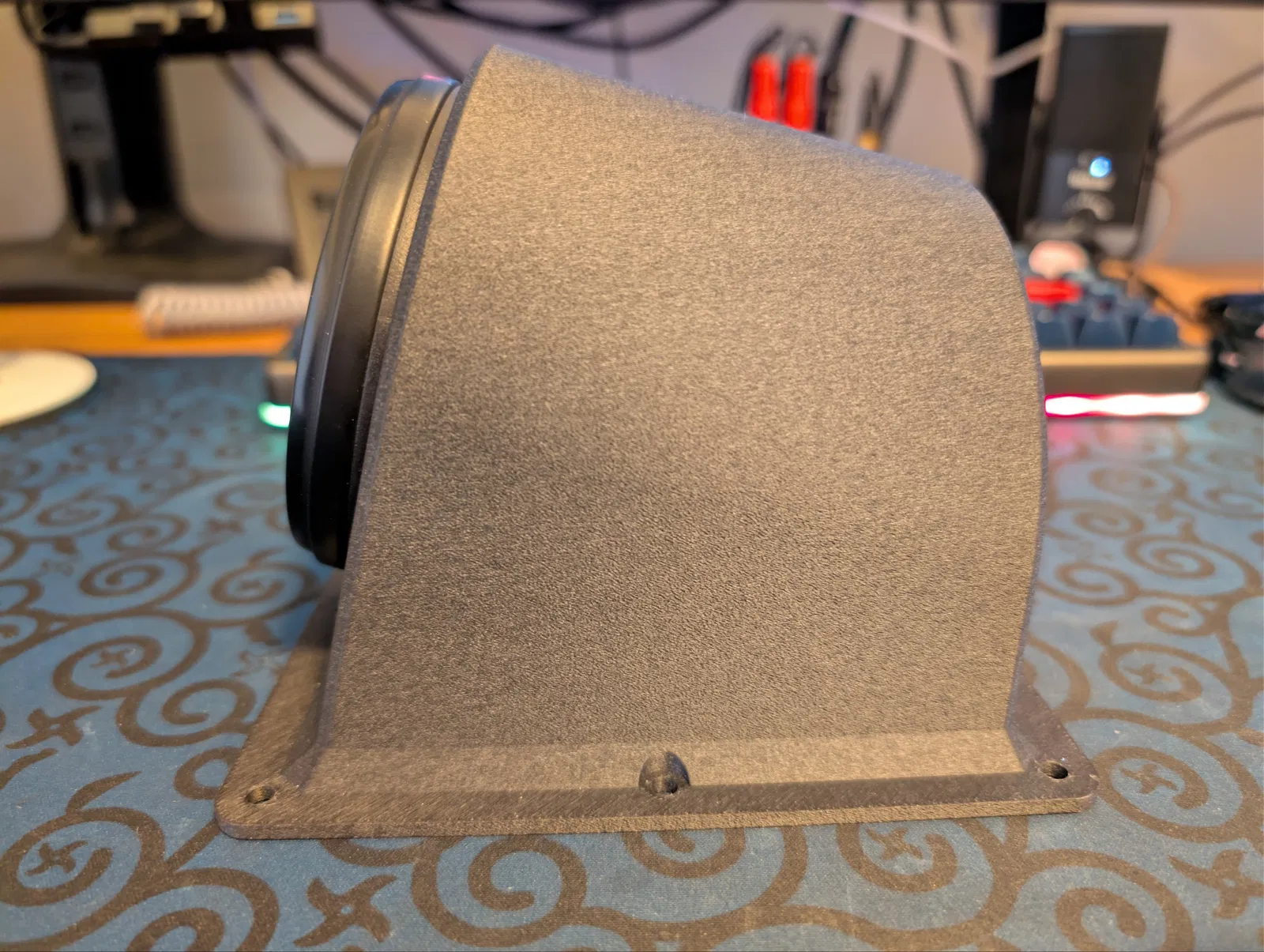

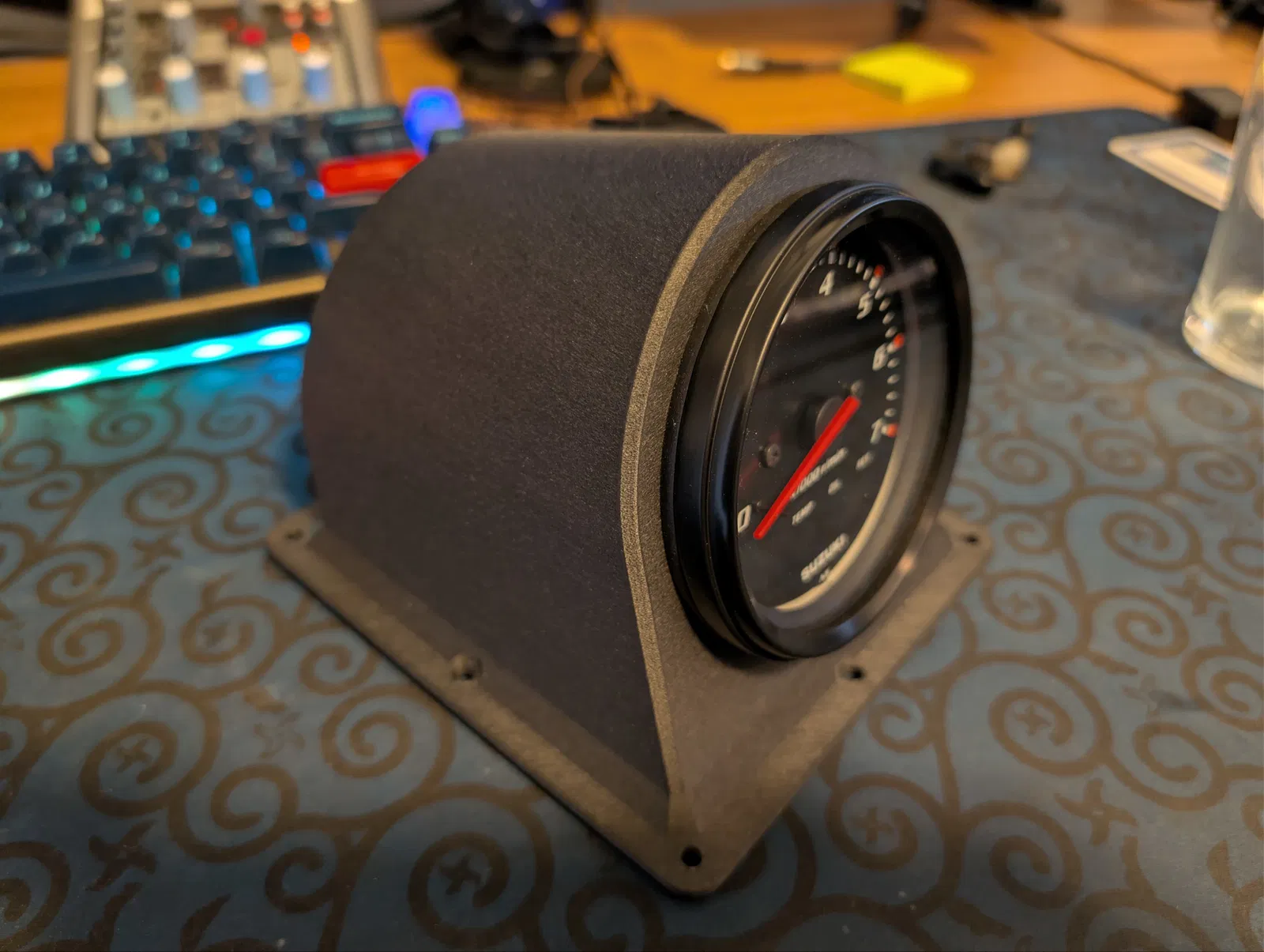

Đồng hồ được lắp ở góc nghiêng 15° để dễ nhìn hơn.
Edit JAN/05/2026:
-

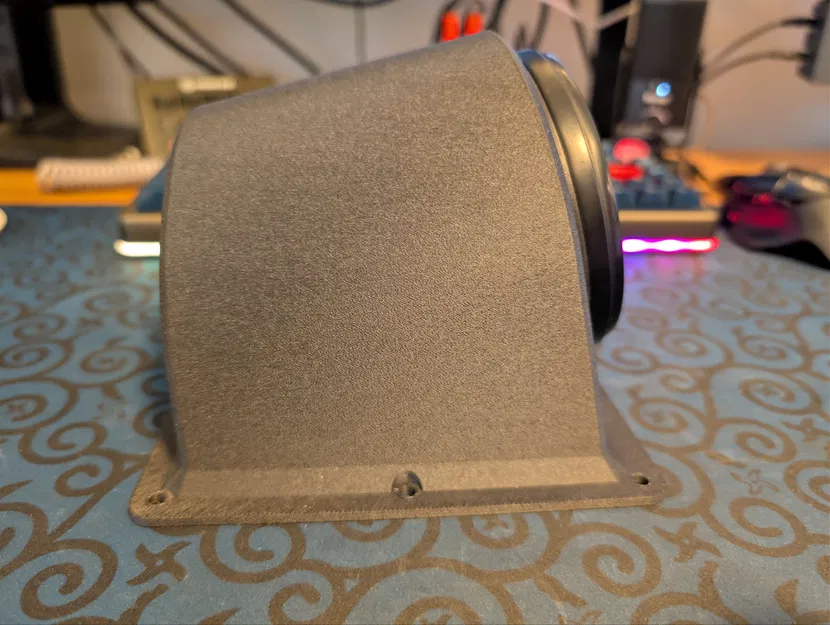

Thêm phần vuông được in chất lượng cao hơn - 0.16 (ABS-GF). Bản tròn được in bằng PETG, layer 0.2.
-

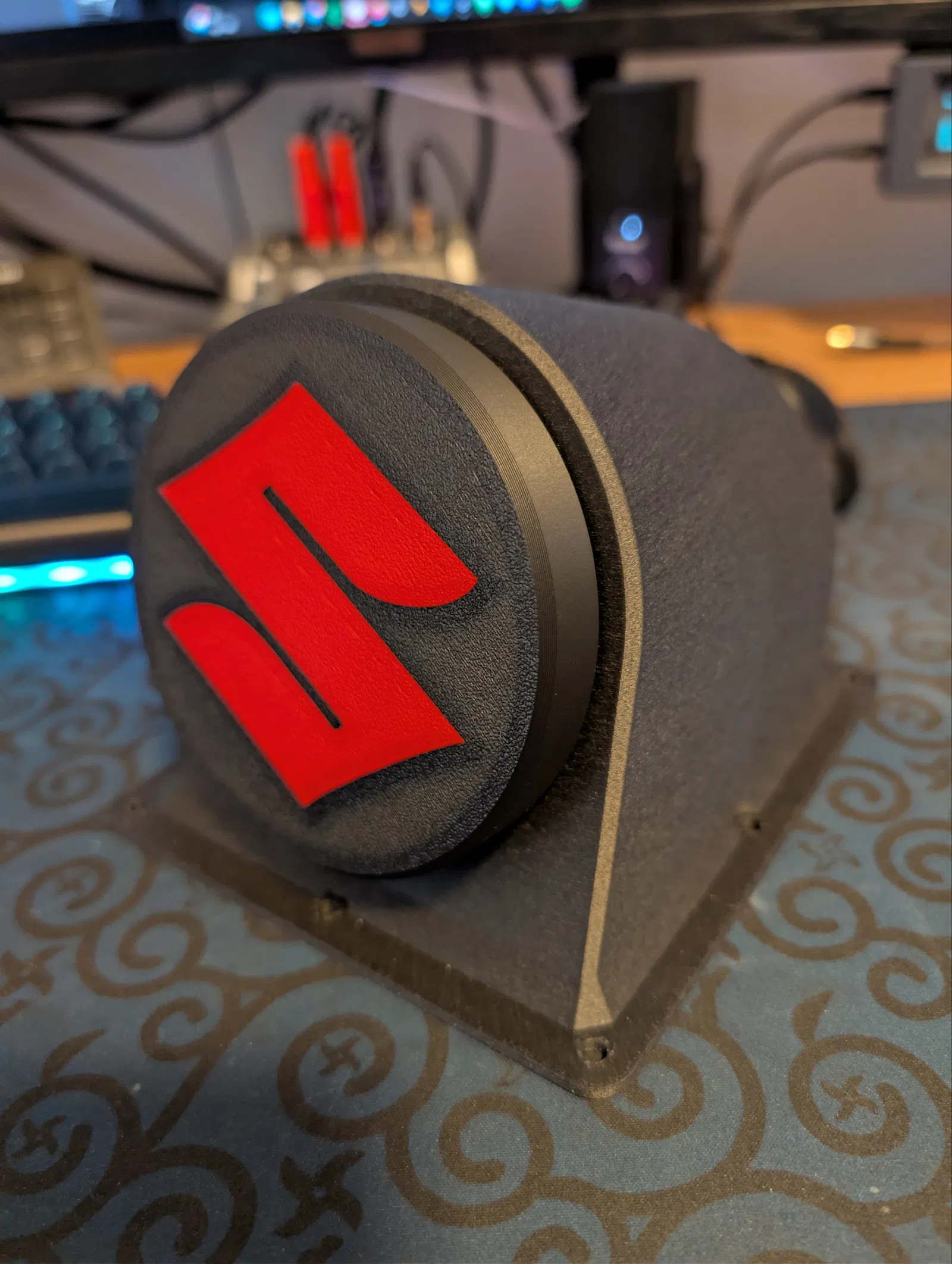

Thêm cái nắp (cap) mình đang dùng với đồng hồ Suzuki.
Edit JAN/10/2026:
- Thêm một miếng gioăng (gasket) để in bằng TPU.
