Khung TRX4m LCG (TRX4m lcg frame)

Mẫu này được thiết kế cho chassis kiểu Bronco/Defender. Mình sẽ cập nhật sau để có tuỳ chọn dùng được cho High Trail.

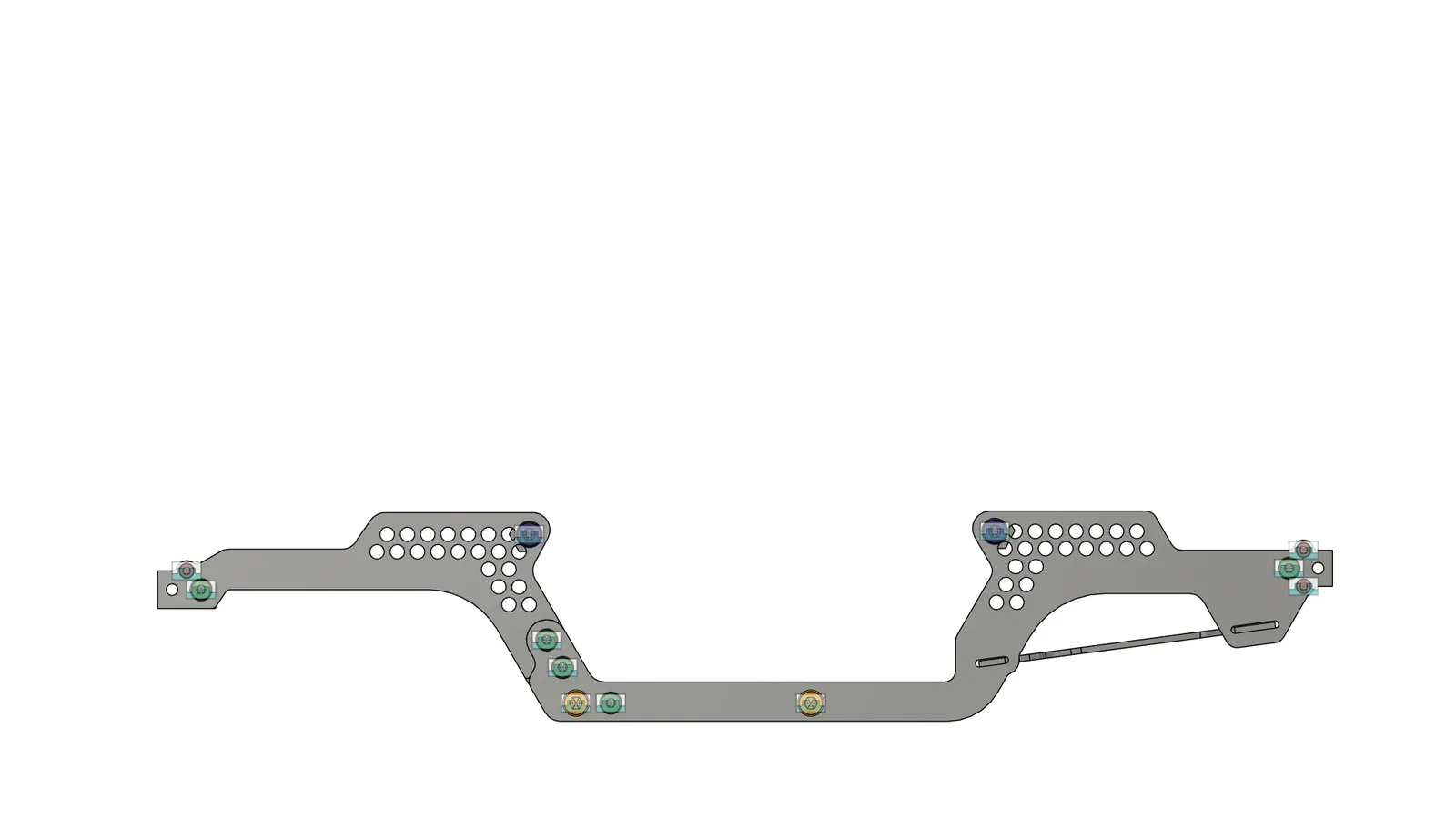

Phần lắp ráp của base frame được mã hoá theo màu:

• Vàng = M2.5 x 15mm, tổng 4 con
• Xanh lá = M2 x 8mm, tổng 10 con
• Xanh dương = M2.5 x 8mm, tổng 4 con
• Đỏ = M1.4 x 6mm, tổng 6 con

Để cố định 2 con ốc M2 x 8mm giữ phần frame trước và phần sau với nhau (nằm ngay phía trên các con ốc màu vàng của skid plate), hãy dùng thêm 2 ê-cu M2. Nếu có dùng battery tray thì mình khuyên nên bắt nó vào skid plate bạn chọn bằng ốc M2 x 6mm. Đừng dùng dài hơn 7mm.

Lưu ý: nếu bạn muốn gắn rock sliders (tuỳ chọn) thì mình khuyên thay các con ốc màu vàng bằng M2.5 x 16mm.

Các phần còn lại là để thay cho các chi tiết zin của TRX4m. Có kèm bumper deletes, các bracket tạo khoảng cách để gắn body. Ngoài ra còn có một skid plate chưa được test.

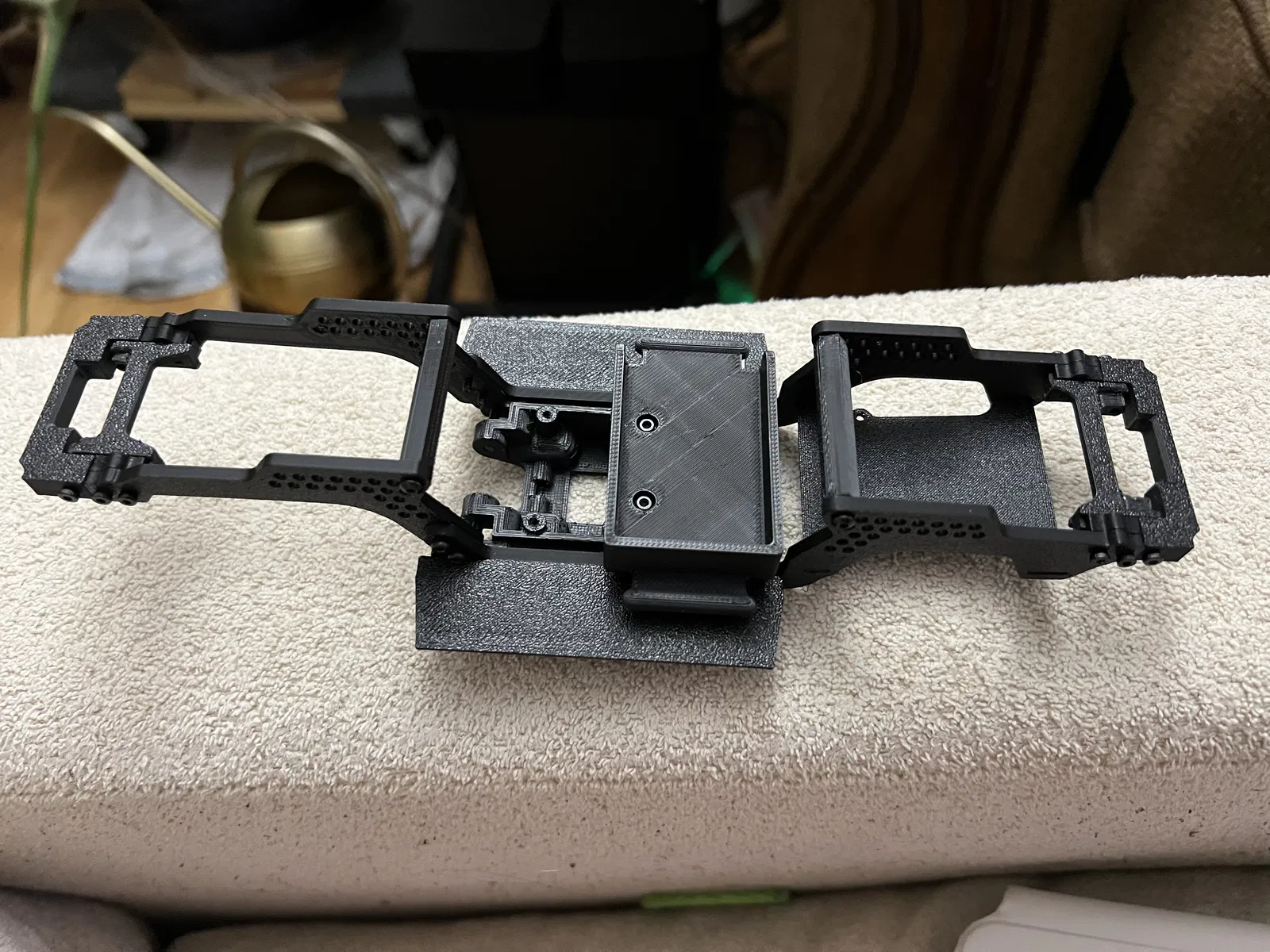

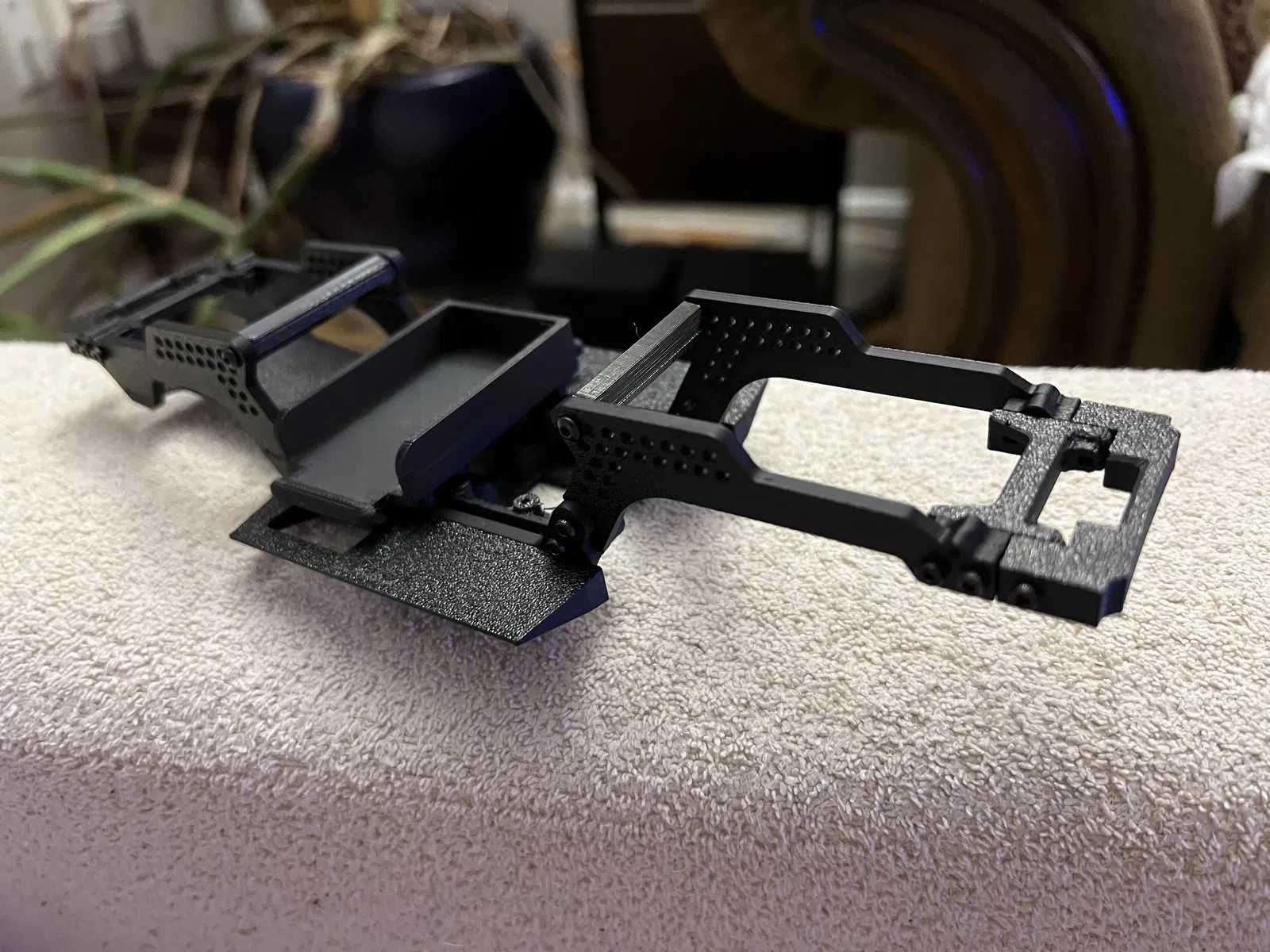

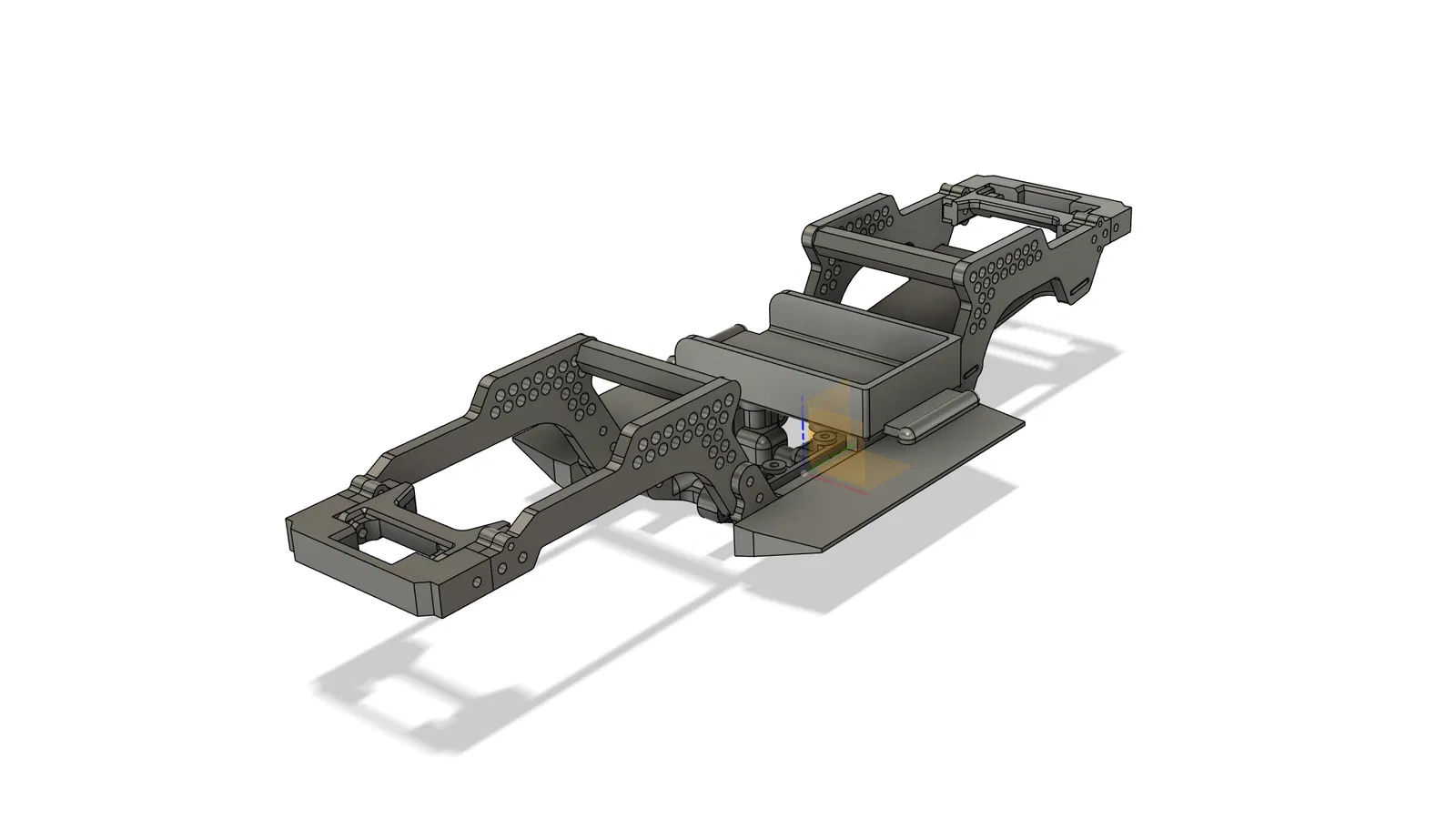

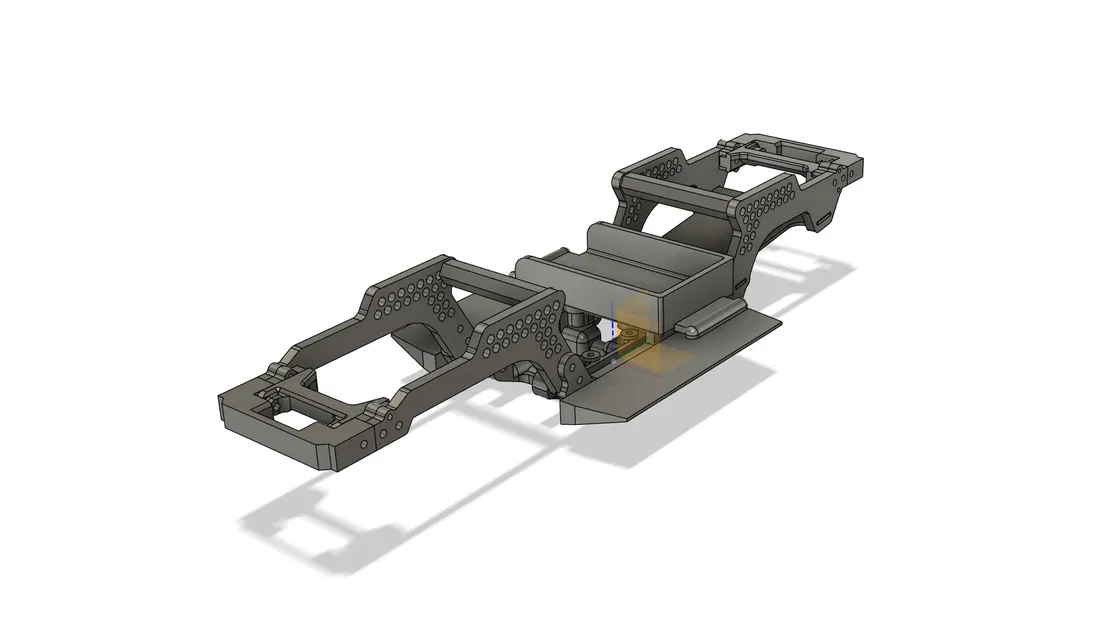

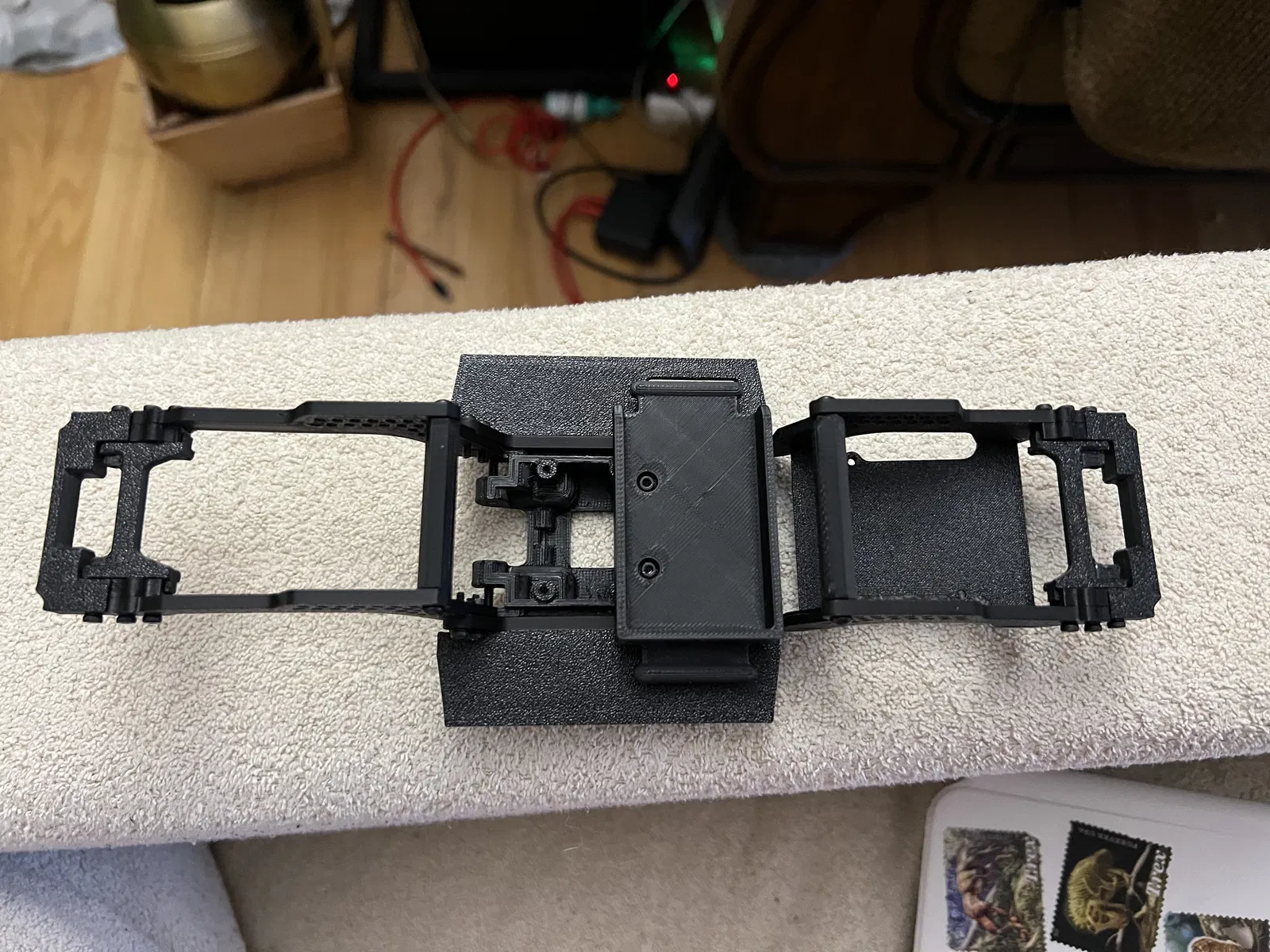

Bên dưới là hình frame sau khi lắp đúng. Lưu ý bracket phía trước và phía sau không giống nhau: cái phía sau có 2 lỗ M1.4, còn cái phía trước có 1 lỗ. Hai spacer dạng stand-off có kích thước khác nhau; cái dài hơn lắp ở phía sau. Tấm esc plate ở phía sau chỉ là kiểu ép/friction fit. Lưu ý các miếng frame phía trước cũng không giống nhau—chúng là bản đối xứng (mirrored). Có một phần khoét để ăn khớp với frame sau. Frame trước phải nằm phía trong frame sau.
