Adaptor bơm hồ bơi tiêu chuẩn sang ống INTEX 1.5 inch

Cái bơm lọc cát intex của mình cuối cùng cũng “đi” sau vài năm chạy trong điều kiện khá khắc nghiệt.

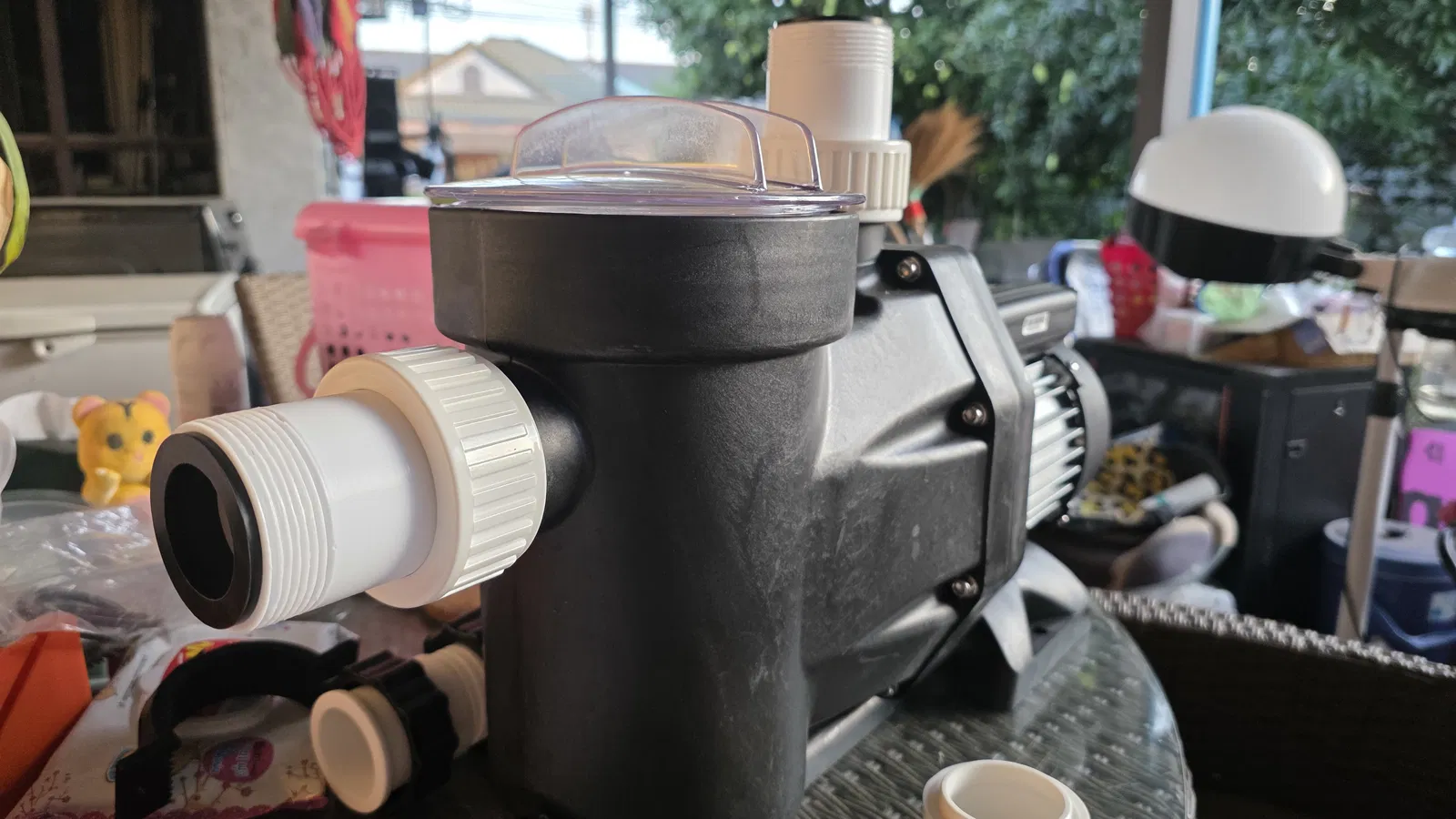

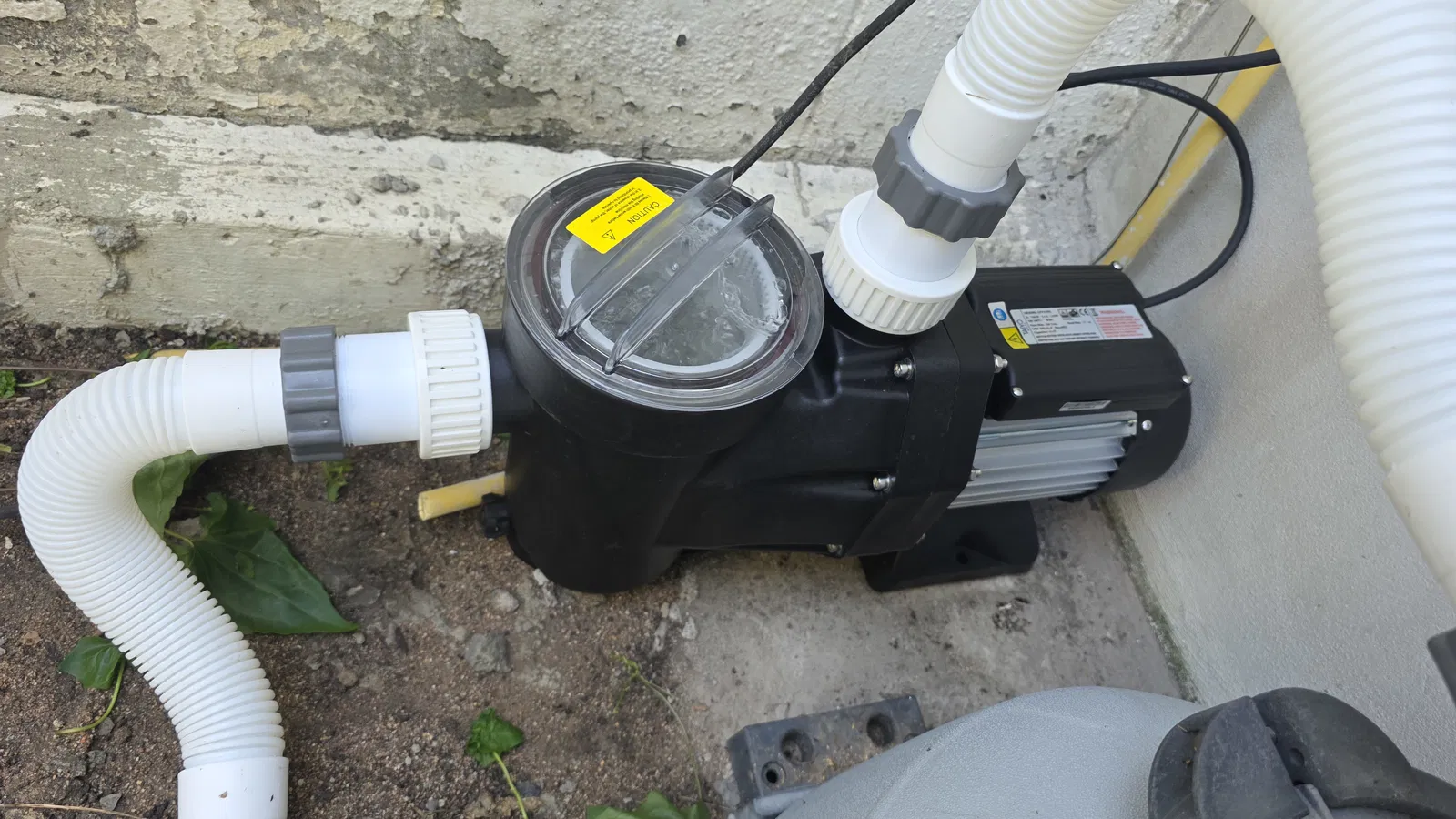

Mình quyết định thay bằng bơm hồ bơi loại tiêu chuẩn (standard pool pump), nhưng vẫn muốn giữ nguyên kiểu nối ống vì mình có đường ống đi ngầm dưới bãi cỏ ra chỗ đặt bơm, nên không muốn đục lên để thay đổi.

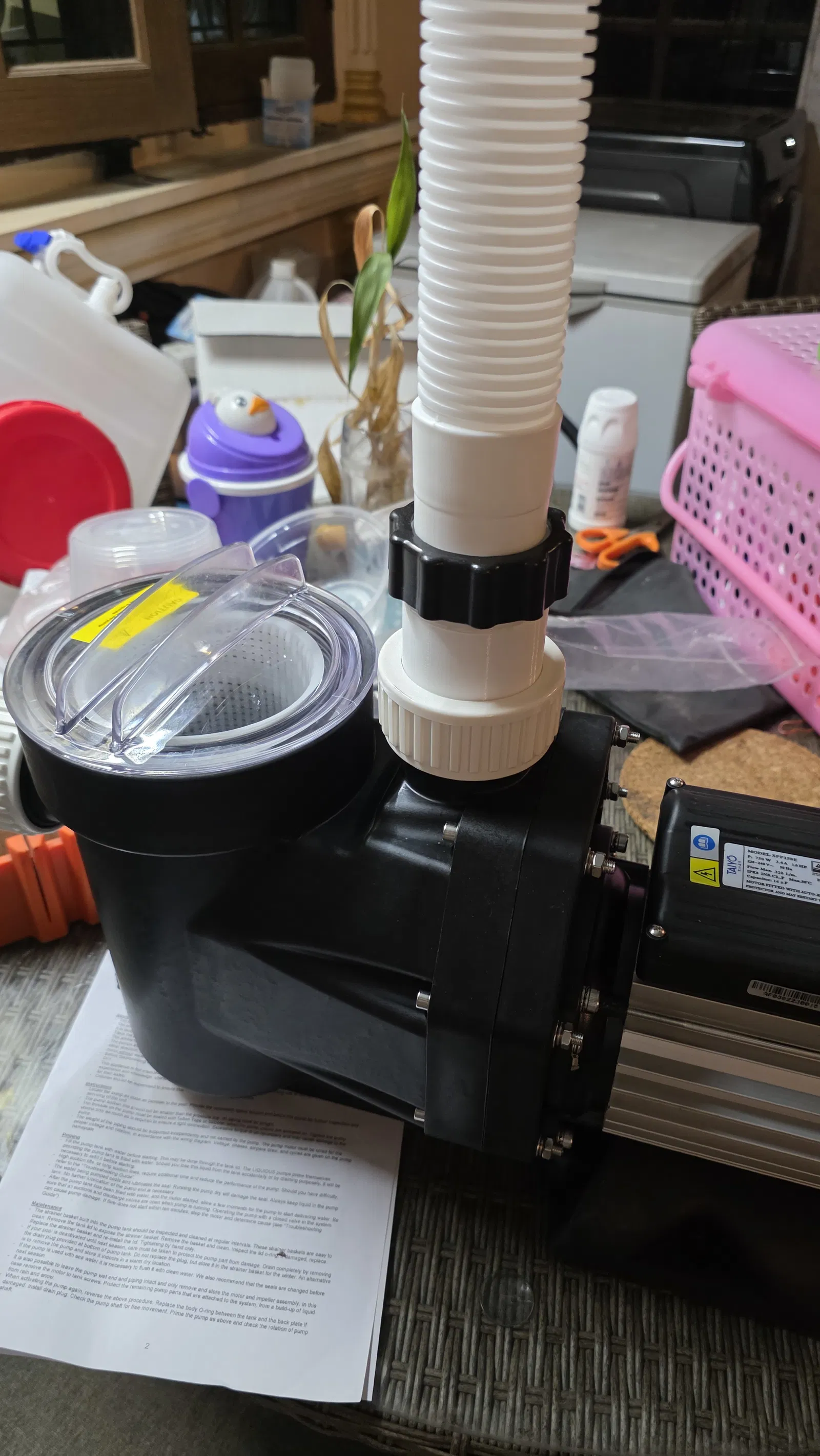

Cái adaptor này được làm theo kiểu copy lại đúng ngàm/fitting của bơm gốc, rồi thêm phần ren để gắn được đầu nối INTEX 1.5 inch.

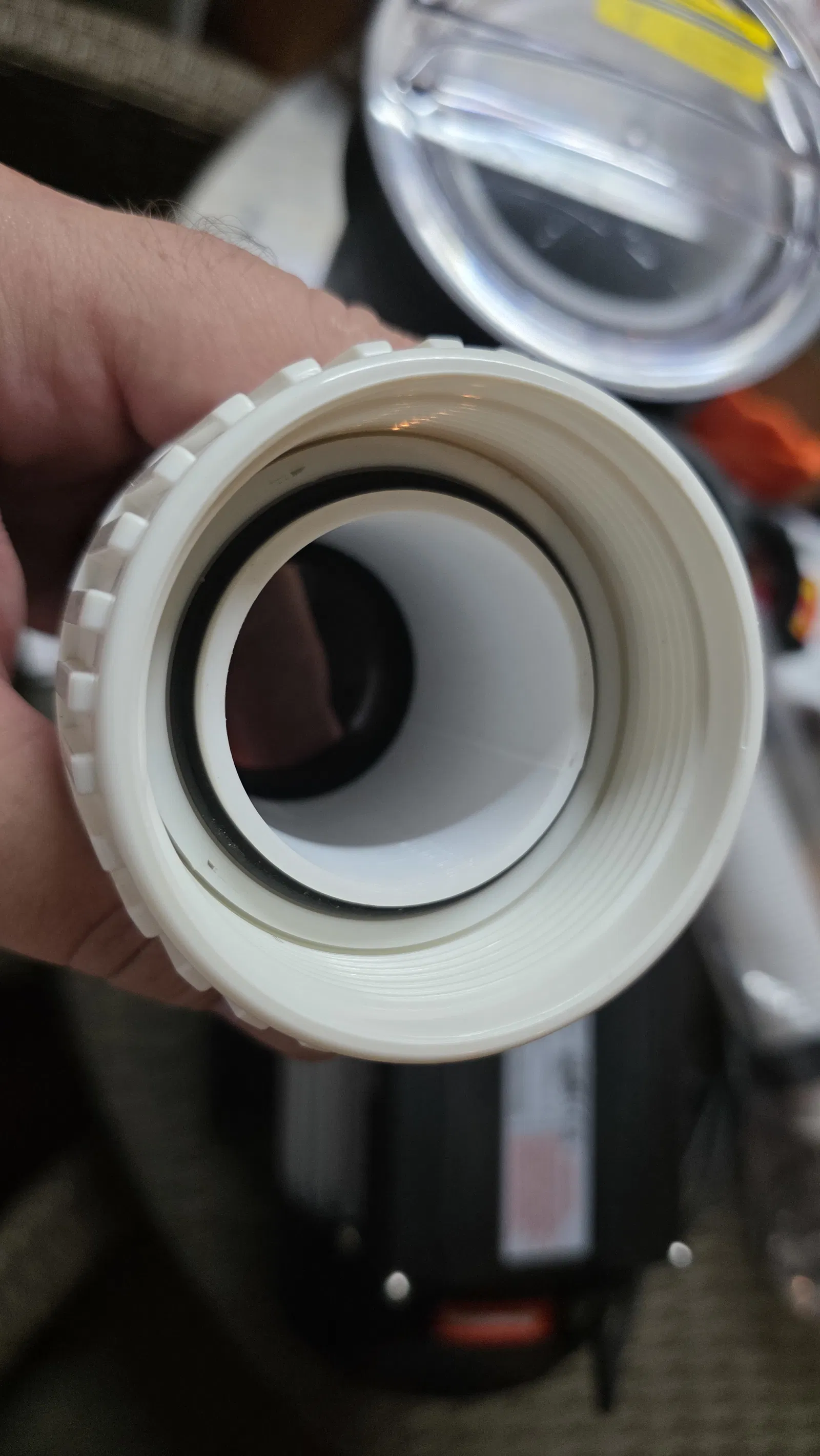

Nó dùng lại collar và sealing o-ring của bơm mới, và dùng sealing rubber gasket của INTEX.

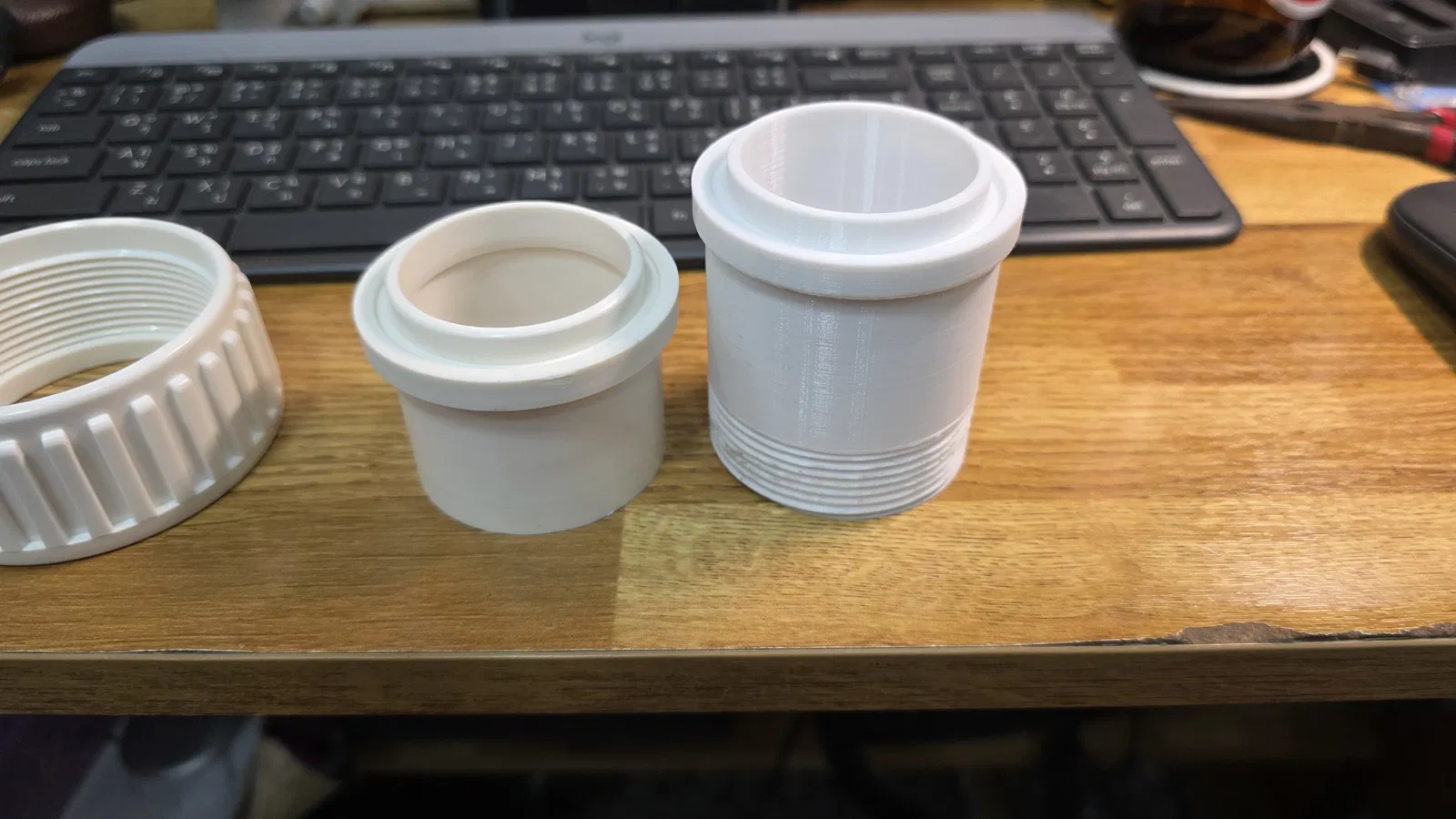

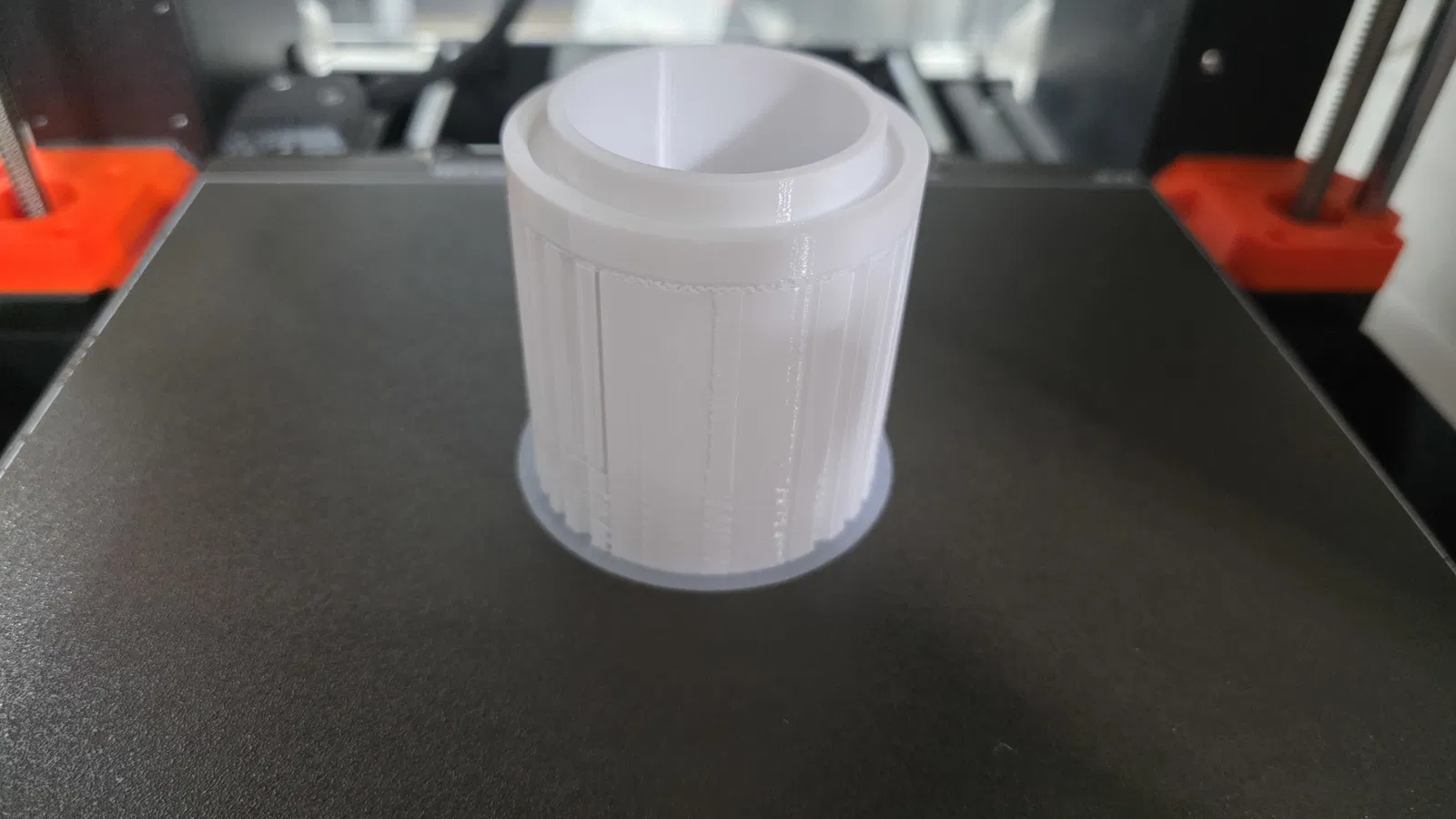

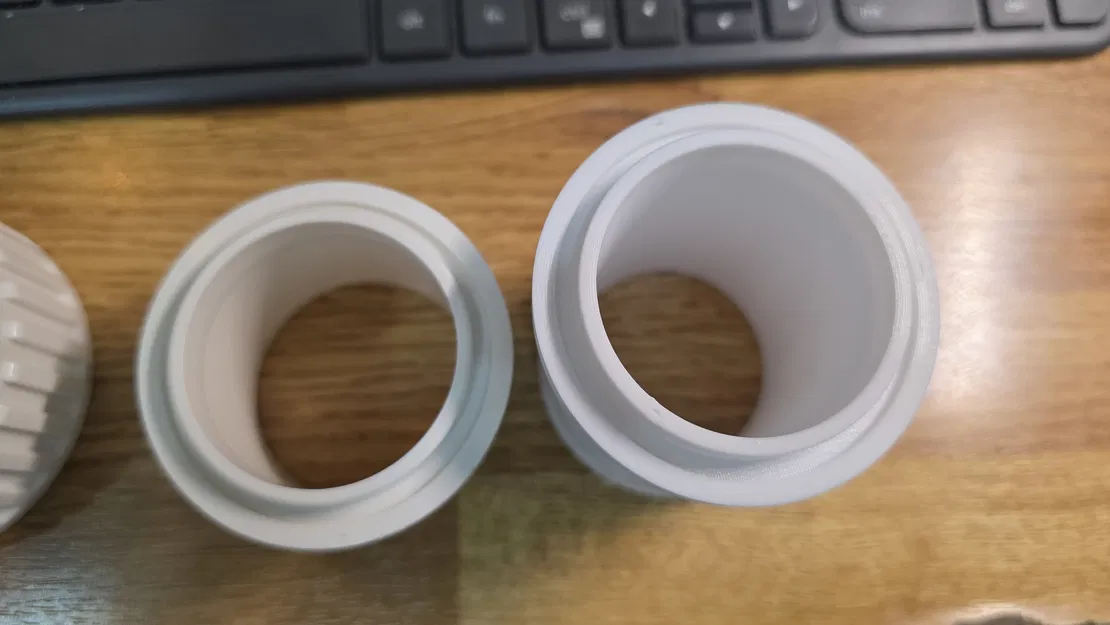

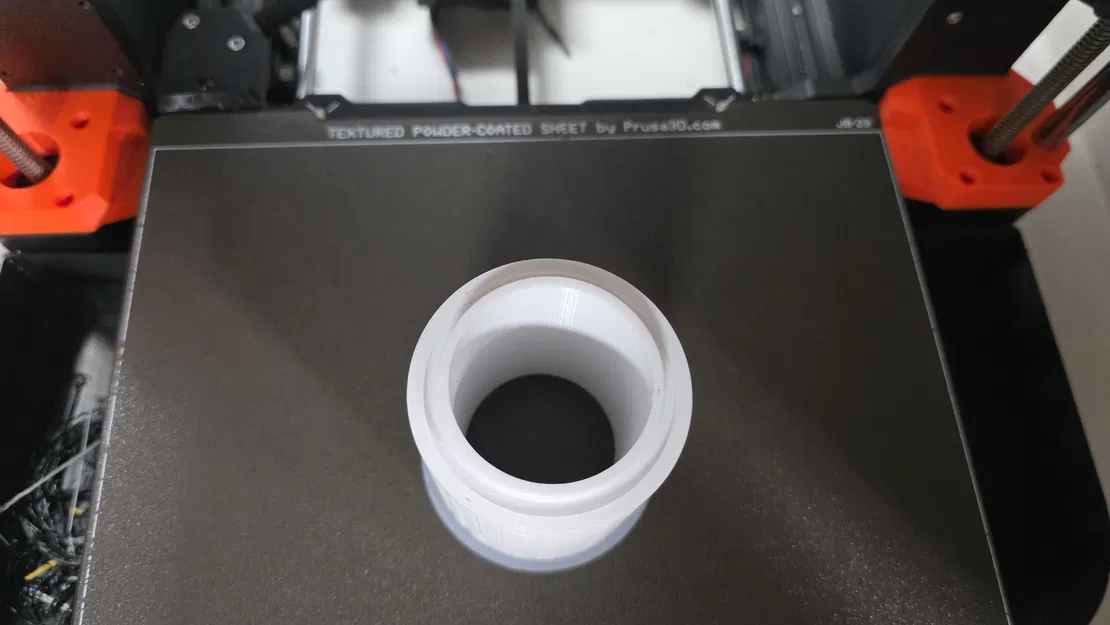

Tất cả được in bằng PETG với:

0.15 mm layer height

100% infill

Supports on build plate

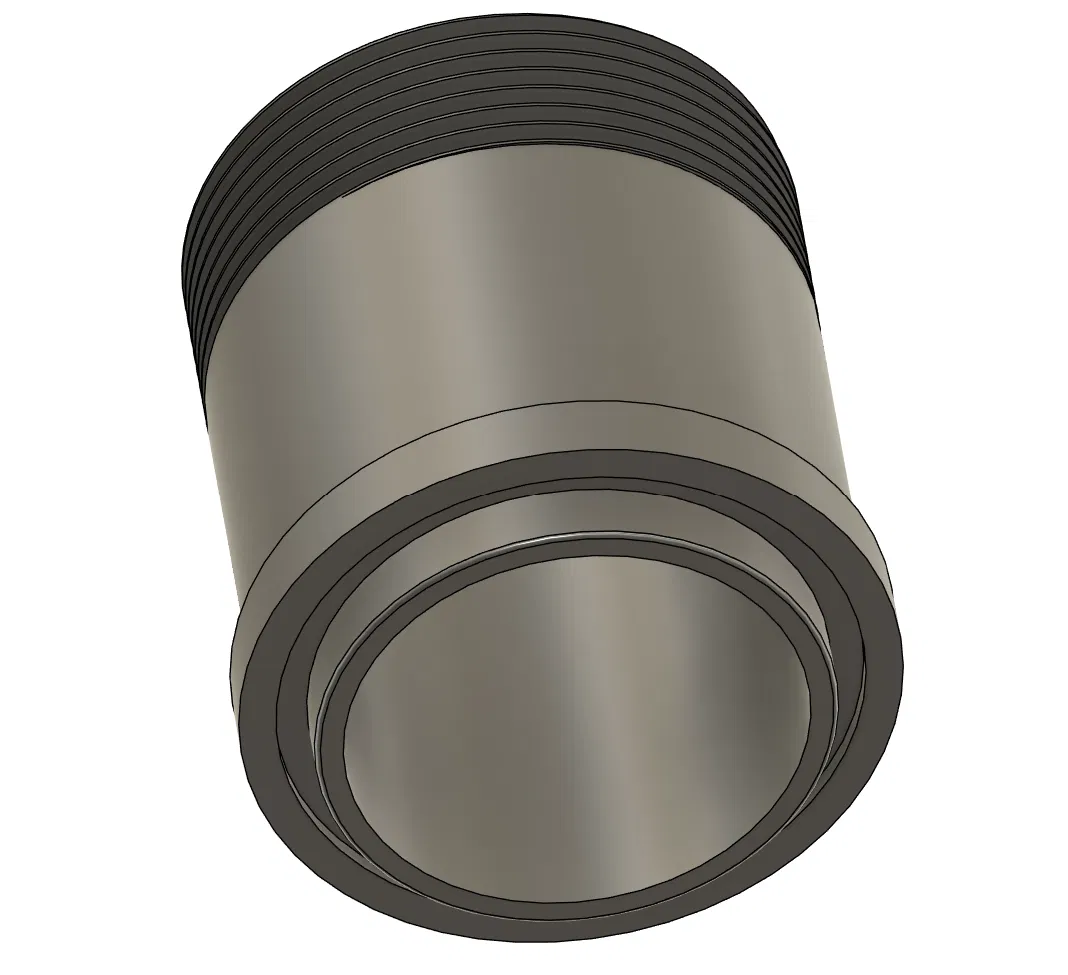

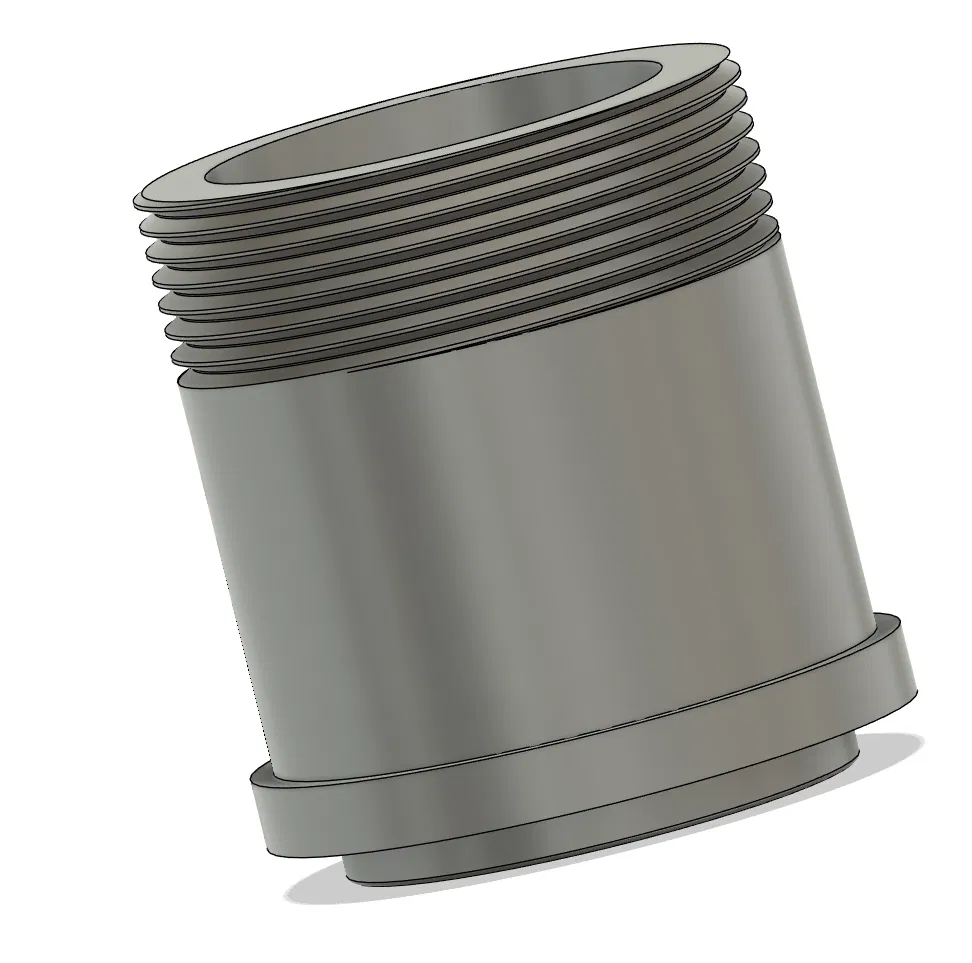

PS: Mẫu thiết kế làm bằng Fusion 360. Phần ren này không phải ren tiêu chuẩn. Mình đã chỉnh các thông số ren M58 theo kiểu thử/sai (trial/fail). Ren không hoàn hảo 100% nhưng dùng ổn.

File XML thông số ren nằm trong file INTEX.zip đính kèm (muốn dùng thì copy file này vào thư mục cấu hình Fusion hiện tại — có thể tìm hướng dẫn trên mạng).
