Bộ hẹn giờ đo shutter speed cho máy ảnh (Camera shutter speed timer)

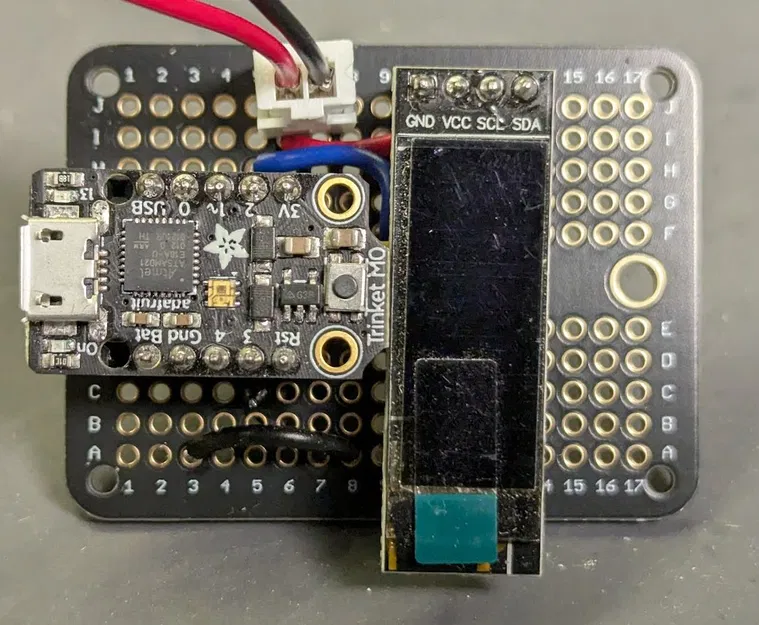

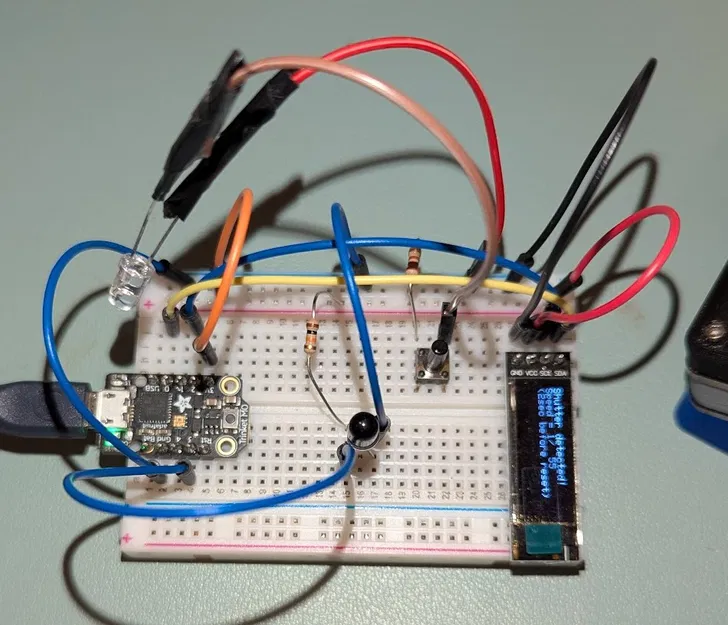

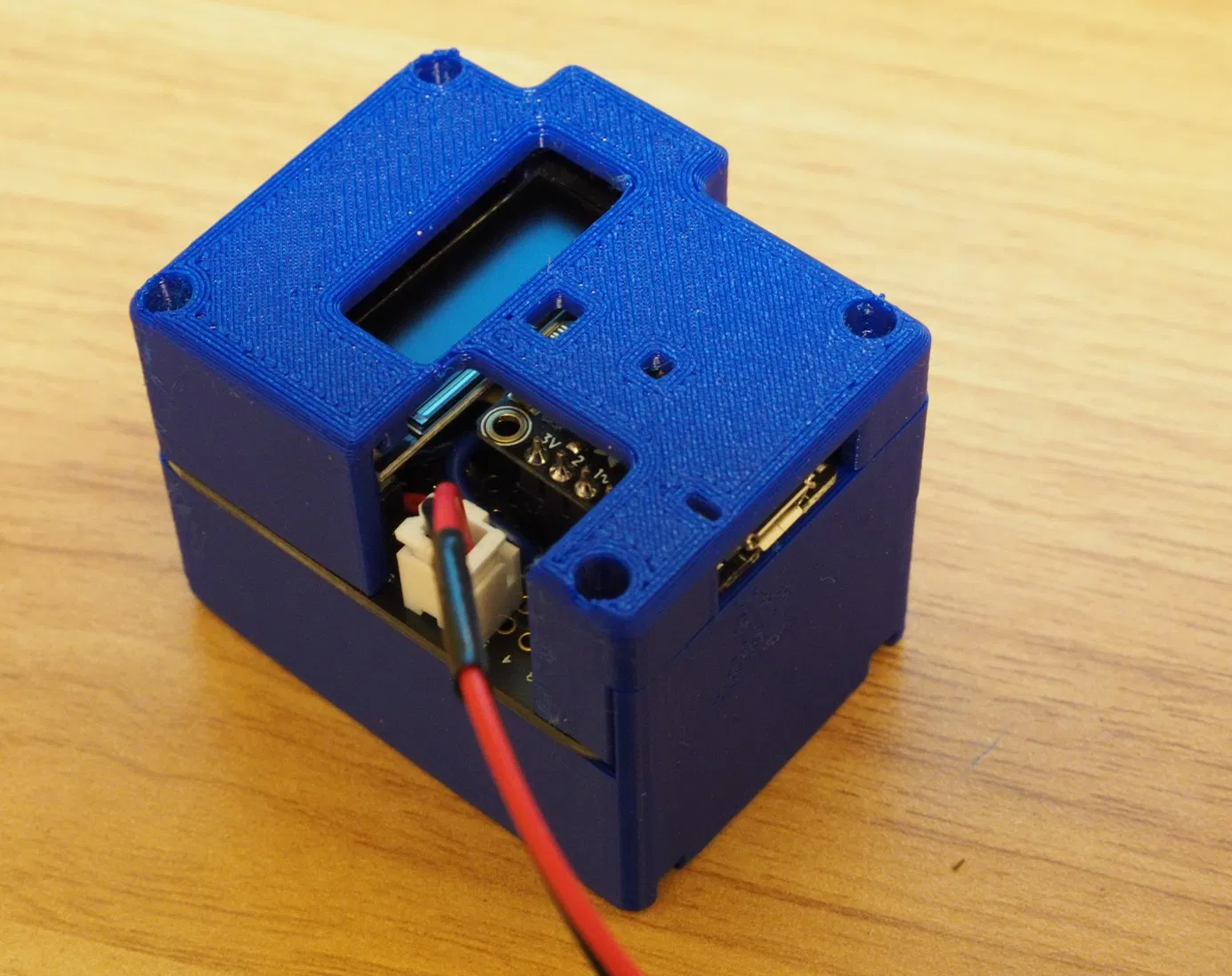

Đây là phần vỏ (case) cho một món gadget đo/đếm shutter speed. Mình dùng Adafruit Trinket M0, màn hình SSD1306 OLED I2C, và bộ phát IR 5mm + cảm biến (photodiode) 5mm loại phổ thông.

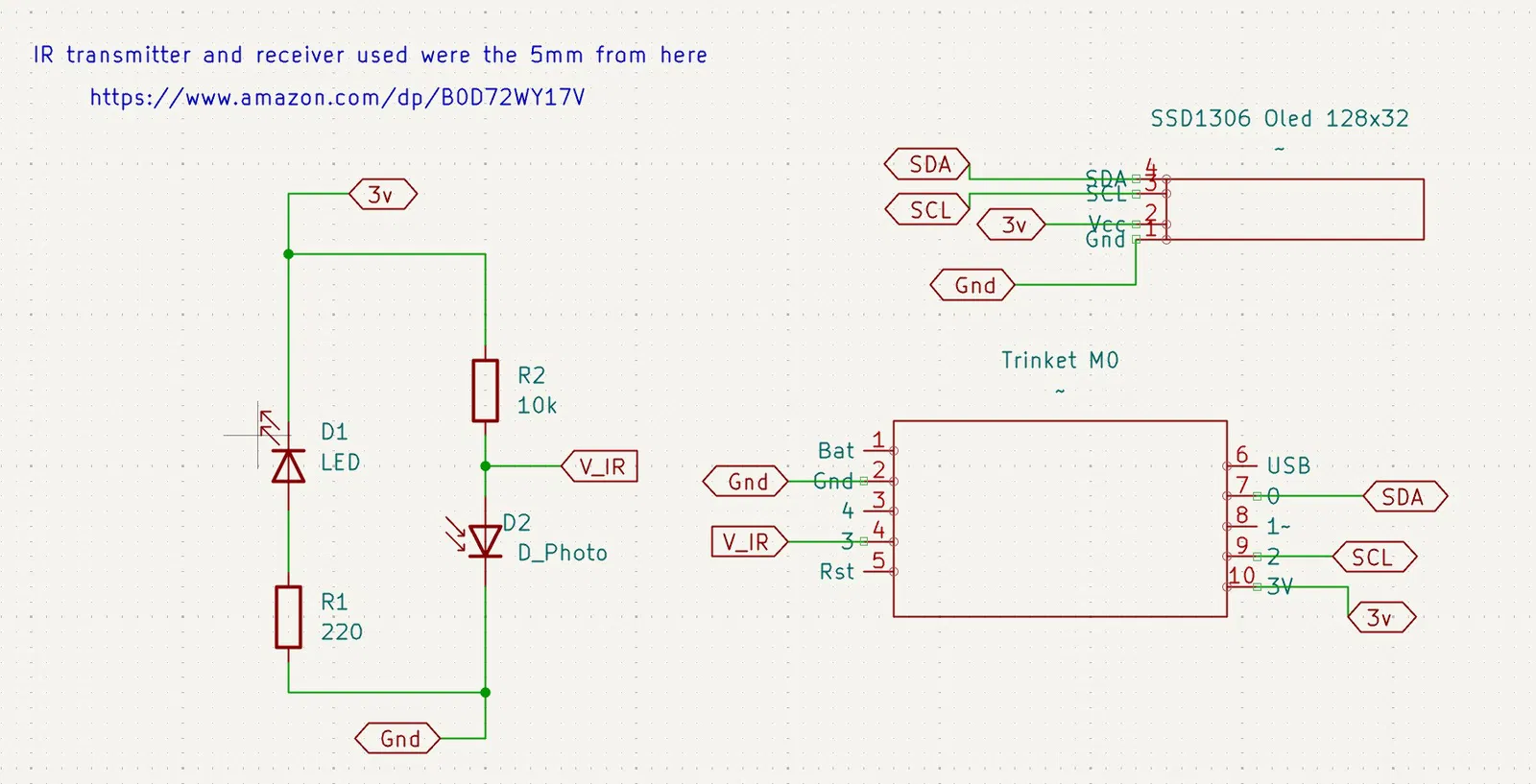

Github repo chứa schematic và code tại https://github.com/seanmurf/shutterTimeSensor Dĩ nhiên có thể làm ngon hơn nếu thiết kế PCB để bớt “handmade”, và mở rộng thêm nhiều sensor để đo tốc độ theo chiều ngang qua film plane, nhưng hiện tại vậy là chạy ổn! Con Trip35 của mình còn rất mới, set 1/40s đo ra dao động khoảng 1/37 đến 1/40 giây, nên mình nghĩ là cũng khá sát thực tế.

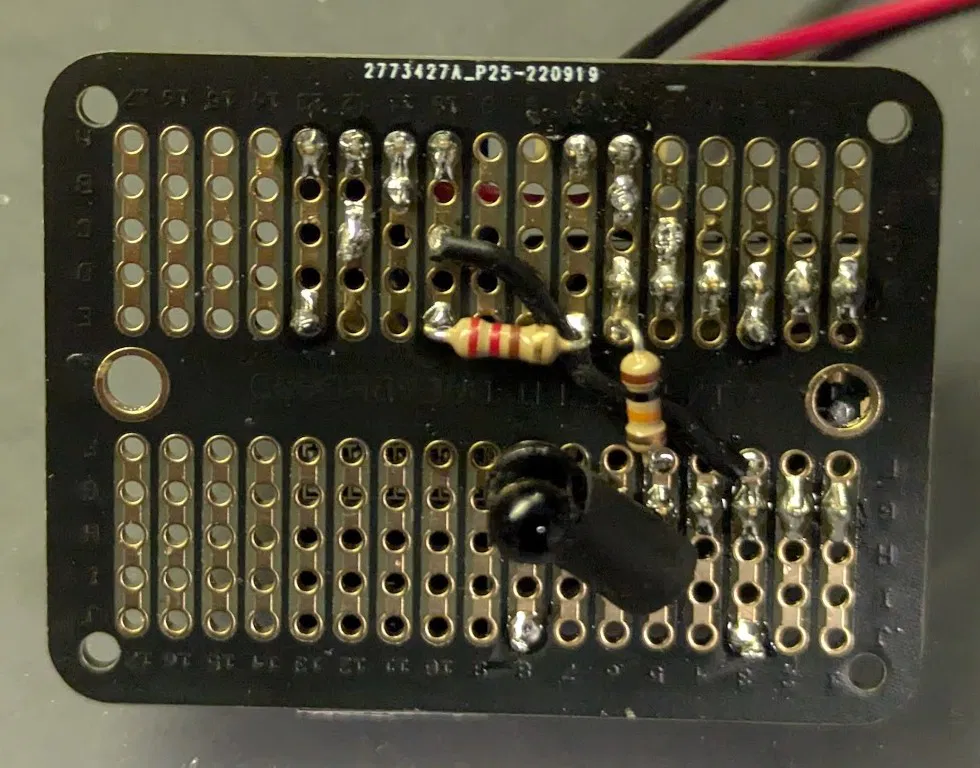

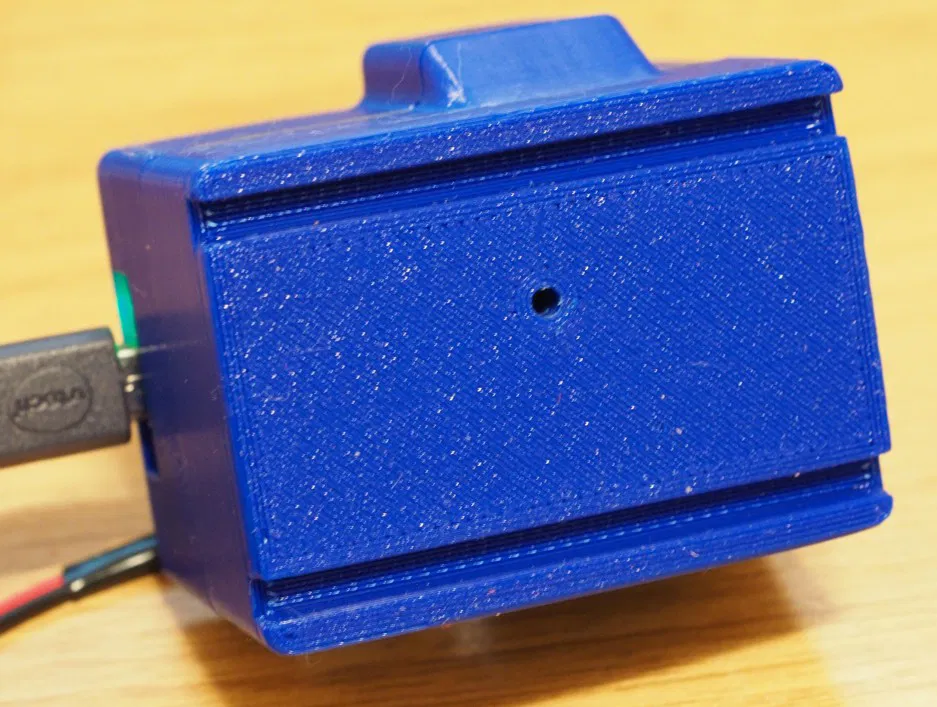

Độ chính xác shutter speed và các tốc độ cao/thời gian rất ngắn: Mình có làm chút ít để “che” (blinder) đường nhận của photodiode nhằm đo trên một vùng “nhỏ” của bề mặt film. Và mình dùng code c++ (arduino) đã compile cùng lệnh micros(). Riêng phần code có thể đọc/ra kết quả nhanh hơn nhiều so với 1/10.000s, nhưng ở tốc độ cao thì mình chưa chắc % sai số là bao nhiêu do thời gian phản hồi của photodiode, thời gian ADC, thời gian vòng lặp code, cũng như cách gắn diode và phần “che” đó.

Gần đây mình có thấy vài shutter timer dùng IC 555, không biết có cải thiện độ chính xác khi đo shutter tốc độ cao không. Nếu muốn đi theo hướng high-speed thì nên kiểm tra kỹ hơn độ chính xác của micros() trên arduino, so sánh code loop với phương pháp interrupt, thời gian phản hồi photodiode, và làm thấu kính/lấy nét tốt hơn cho IR... Ít nhất thì mình nghĩ cách này vẫn tốt hơn kiểu đo bằng python timing code với photodiode trần!

lensCover.stl dự tính dùng chung với mẫu nhưng không bắt buộc. Timer sẽ không bị kích bởi ánh sáng môi trường, nên không cần phải che ambient light.
