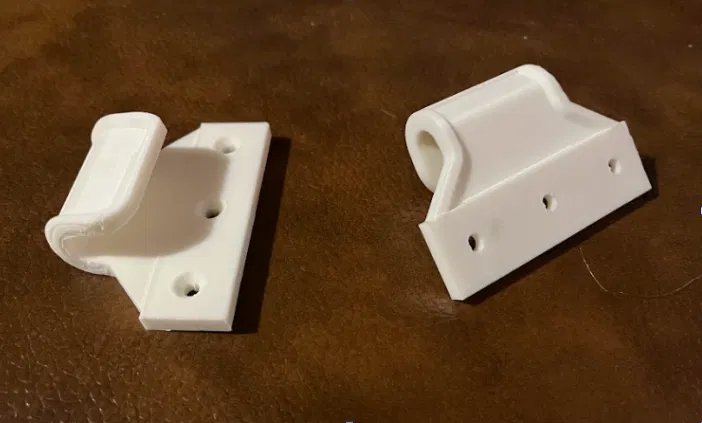

Móc Gắn Âm (Flush Mount) cho Cổng Retractable – Vui Lòng Đọc Cảnh Báo An Toàn

⚠ CẢNH BÁO AN TOÀN & TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM

Mẫu này là bản remix do cộng đồng tạo ra và KHÔNG phải phụ tùng OEM. Mẫu chưa được kiểm định an toàn hay chứng nhận bởi hãng sản xuất cổng/chắn ban đầu.

Khi tải về và sử dụng file này, bạn đồng ý các điều sau:

• Tự chịu rủi ro: Chi tiết in 3D có đặc tính kết cấu khác nhựa ép phun và có thể hư hỏng bất ngờ do tách lớp, chảy dẻo theo thời gian (material creep), hoặc va đập.

• Không dùng cho vị trí bảo vệ quan trọng: Không dùng chi tiết này cho cổng lắp ở đầu cầu thang hoặc khu vực rủi ro cao, nơi hư hỏng có thể gây chấn thương.

• Kiểm tra định kỳ: Bạn có trách nhiệm kiểm tra thường xuyên để phát hiện nứt do ứng suất, tách lớp, hoặc bị lỏng. Tác giả không chịu trách nhiệm cho bất kỳ thiệt hại, chấn thương, hay sự cố nào phát sinh từ việc sử dụng chi tiết in này.

• Không có kiểm thử chính thức: Thiết kế cụ thể này chưa được kiểm thử tải/ứng suất cơ học hay chứng nhận an toàn.

• Biến thiên trong chế tạo: Vì mỗi máy in 3D, thương hiệu filament và môi trường đều khác nhau, không thể đảm bảo độ bền của sản phẩm cuối. Người dùng đang đóng vai trò “nhà sản xuất” và chịu trách nhiệm đảm bảo bản in đạt độ chắc kết cấu.

Thiết lập in gợi ý

Các thiết lập dưới đây chỉ là gợi ý theo thực hành in FDM phổ biến nhằm tăng độ bền. Không đảm bảo độ bền hay hiệu năng. Chất lượng filament, hiệu chuẩn máy in và điều kiện môi trường sẽ ảnh hưởng kết quả.

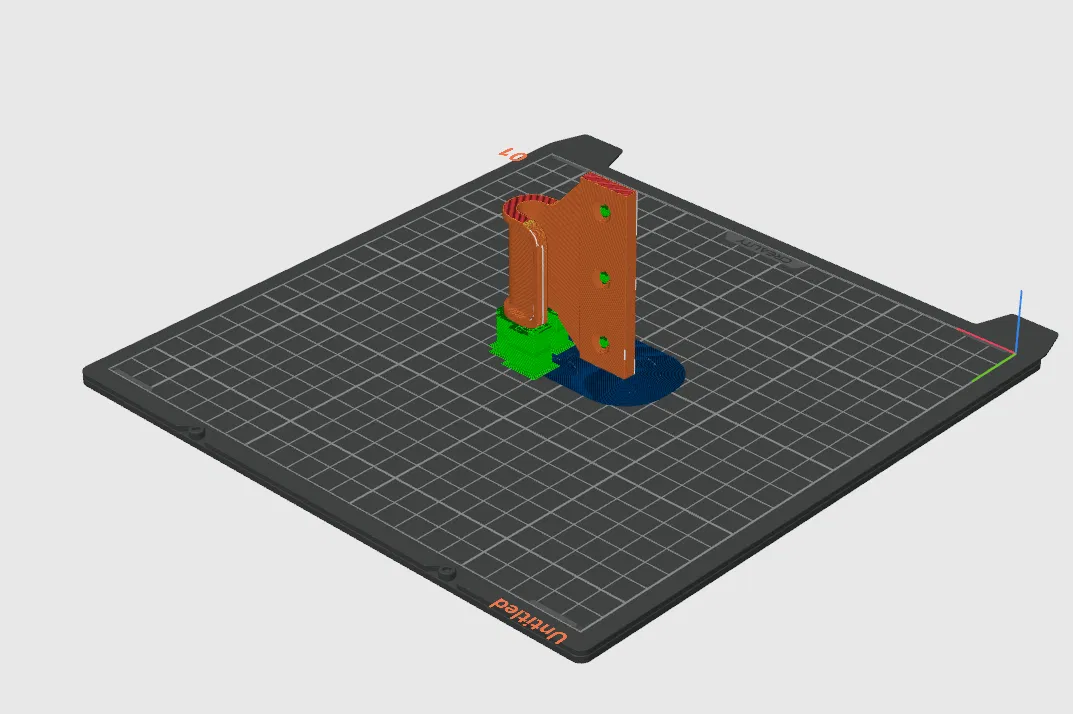

• Hướng đặt (Cực kỳ quan trọng): Khuyến nghị mạnh là in chi tiết nằm nghiêng/đặt ngang (on its side). Cách này giúp đường lớp chạy dọc theo chiều dài của móc thay vì cắt ngang, giảm nguy cơ móc bị gãy khi cổng kéo vào.

• Vật liệu: Khuyến nghị PETG, ABS, hoặc ASA.

  • Lưu ý: Thường không khuyến khích PLA tiêu chuẩn vì giòn và có thể bị biến dạng/chảy dẻo (creep) dưới lực căng liên tục của cổng dạng retractable.

• Walls/Perimeters: Tối thiểu 4–6 walls (với kiểu chi tiết này, độ bền thành thường quan trọng hơn mật độ infill).

• Infill: 40%–100%.

Mẹo lắp đặt

Vì đây là kiểu flush mount, cổng sẽ kéo trực tiếp lên các vít. Để an toàn tối đa, nhớ bắt vào thanh gỗ (wall stud) hoặc dùng toggle bolts loại chịu lực. Nếu có thể, tránh dùng tắc kê nhựa “nở” rẻ tiền.

Không siết vít quá chặt. Lực siết quá lớn có thể hoạt động như cái nêm, làm tách lớp nhựa in 3D hoặc làm bẹp kết cấu bên trong trong lúc lắp. Siết vừa khít và chắc là được, đừng cố ép. Tương tự phần thiết lập in, mẹo này chỉ là gợi ý và không phải cam kết về độ bền hay hiệu năng.

Ghi chú chung

• Một màu.

• Kích thước: 23.7 x 47.2 x 70 mm.

• Phần mềm: Chỉnh sửa bằng OrcaSlicer, công cụ mã nguồn mở.
