SZG-STD-MOUNT – Khung gắn SYZYGY peripheral chuẩn lên carrier tương thích

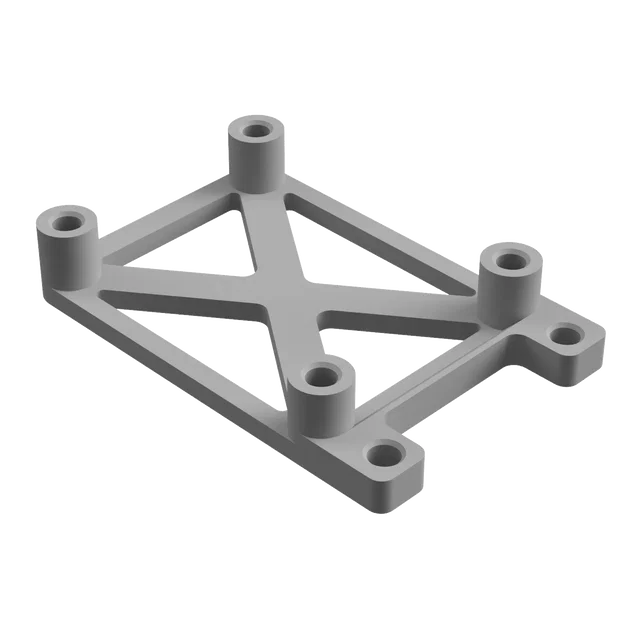

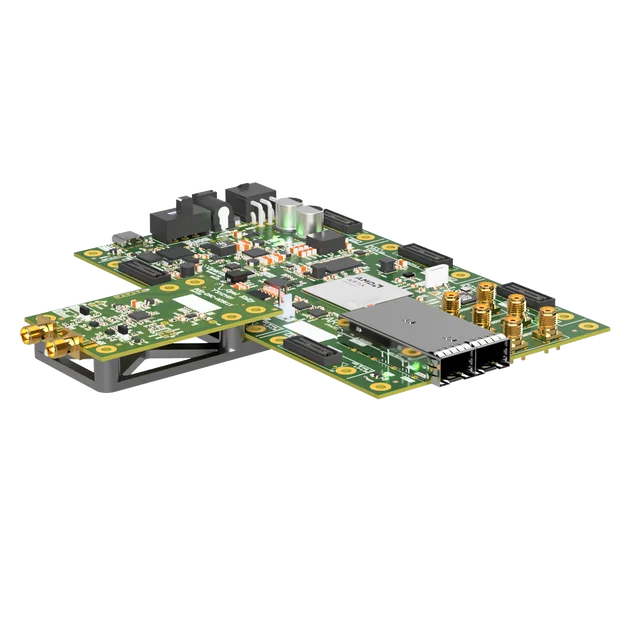

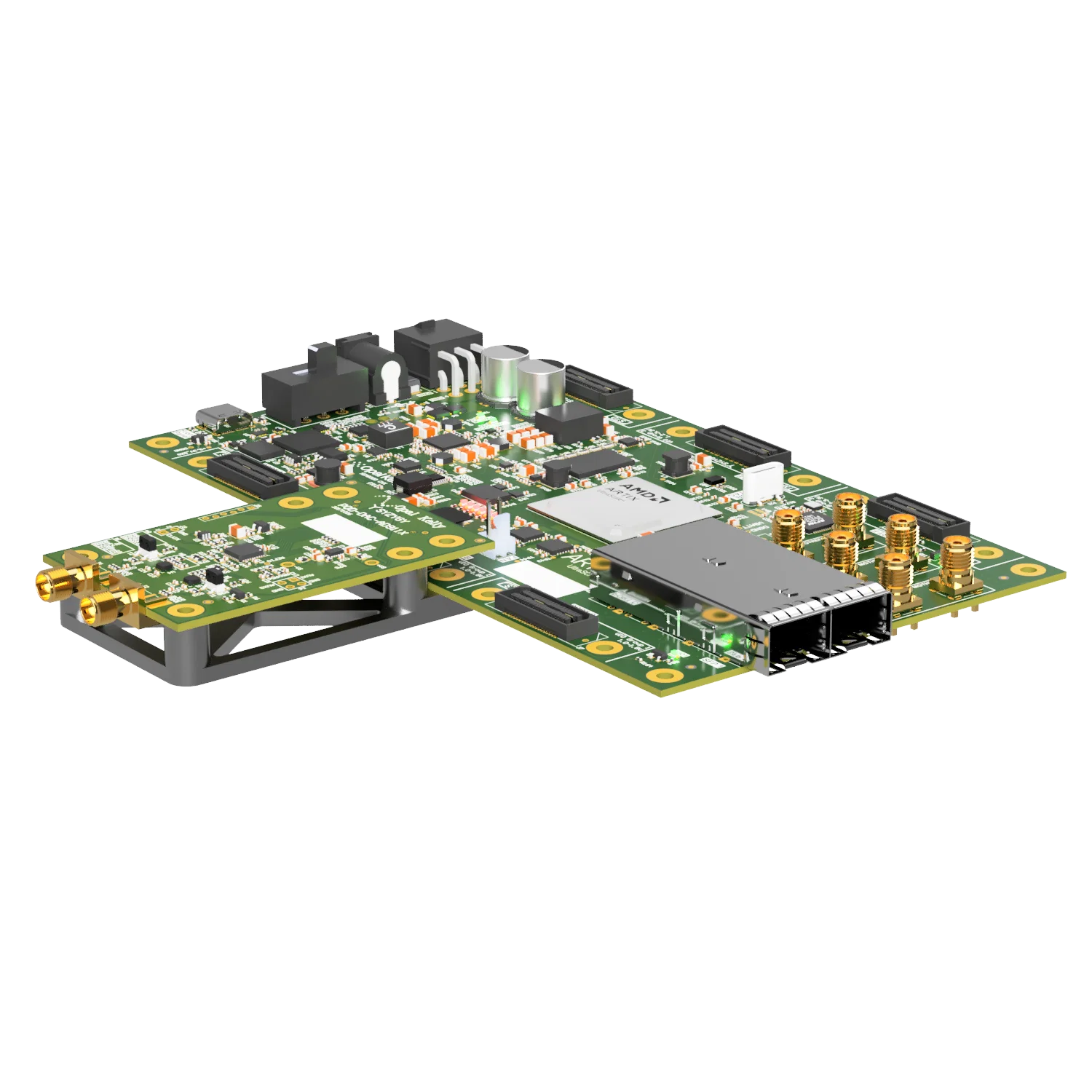

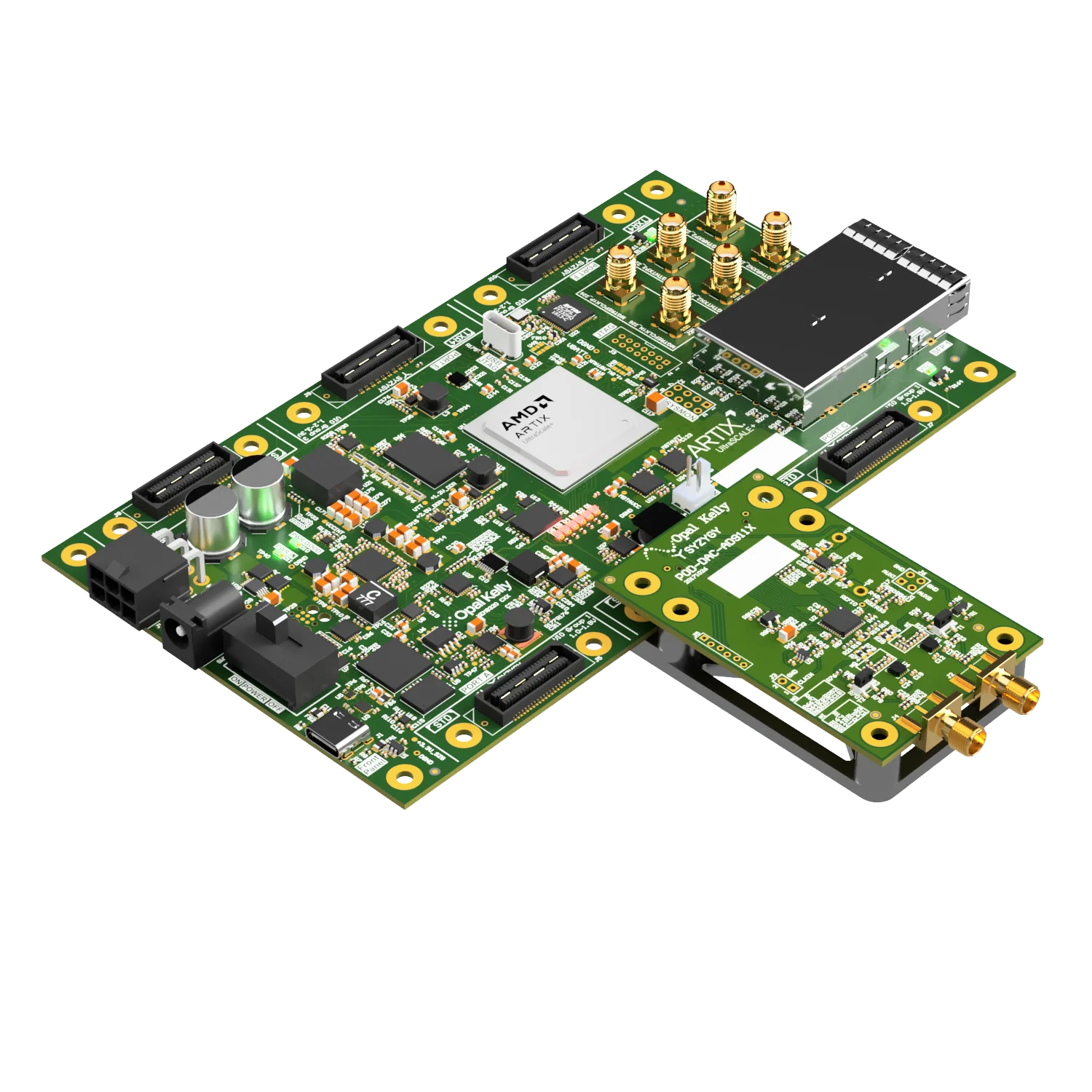

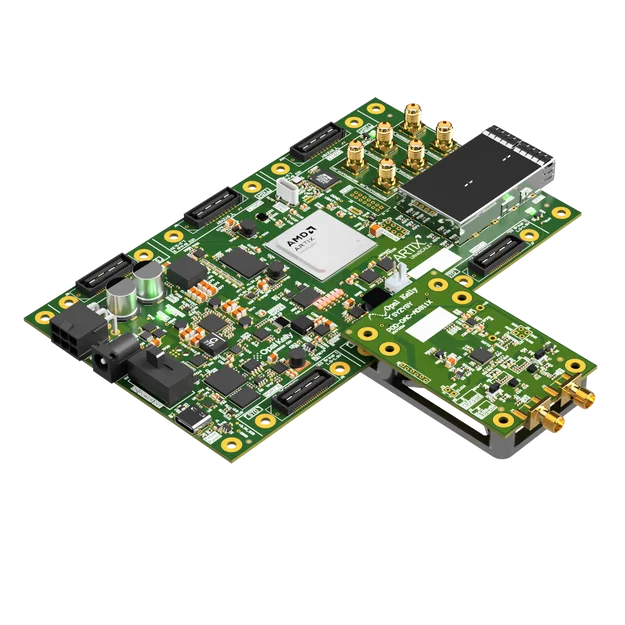

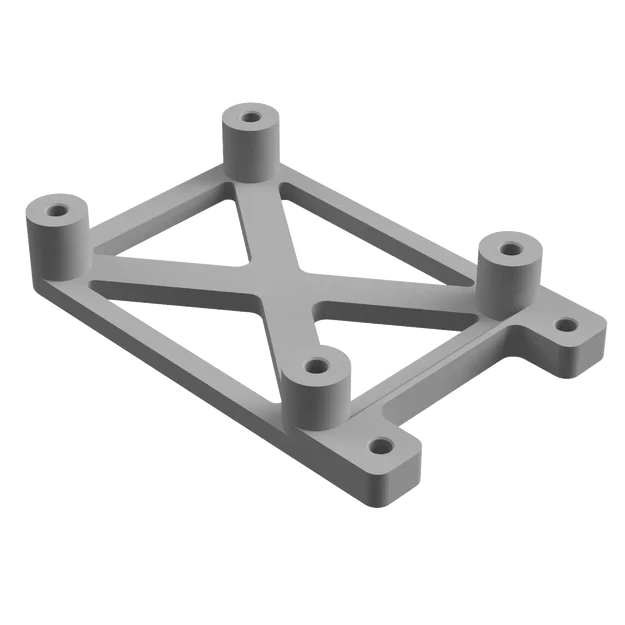

SZG-STD-MOUNT là một khung (frame) để kết nối một peripheral SYZYGY chuẩn với một carrier tương thích SYZYGY. Nó giúp liên kết cơ khí chắc chắn và canh chuẩn (alignment) board-to-board đúng cách khi dùng phần cứng SYZYGY trên bàn lab/benchtop.

Ngàm/khung này được thiết kế để vừa với một SYZYGY peripheral chuẩn, với các lỗ bắt vít đặt theo Hình 4 trong tài liệu SYZYGY Specification.

Để bù cho độ dày đế 5 mm của mount, bo carrier nên có standoff 5 mm hoặc chân cao su (rubber feet) 5 mm để canh thẳng hàng cho chuẩn.

Có hai phiên bản của mount:

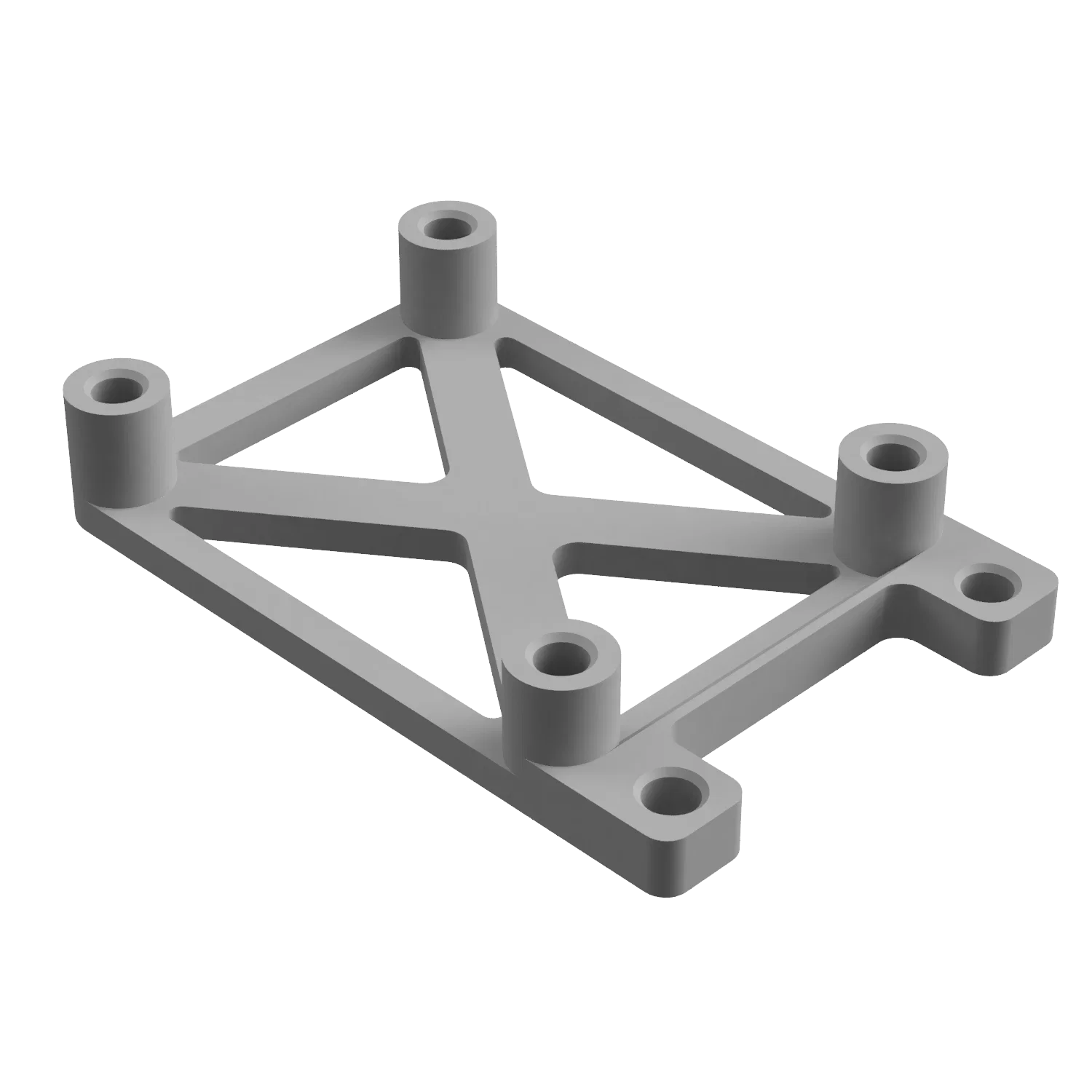

1. SZG-STD-MOUNT-insert: Bản này có các lỗ đường kính 4.00 mm để gắn heat-set threaded inserts, ví dụ như M3.0 x 3.0 inserts từ CNCKitchen.

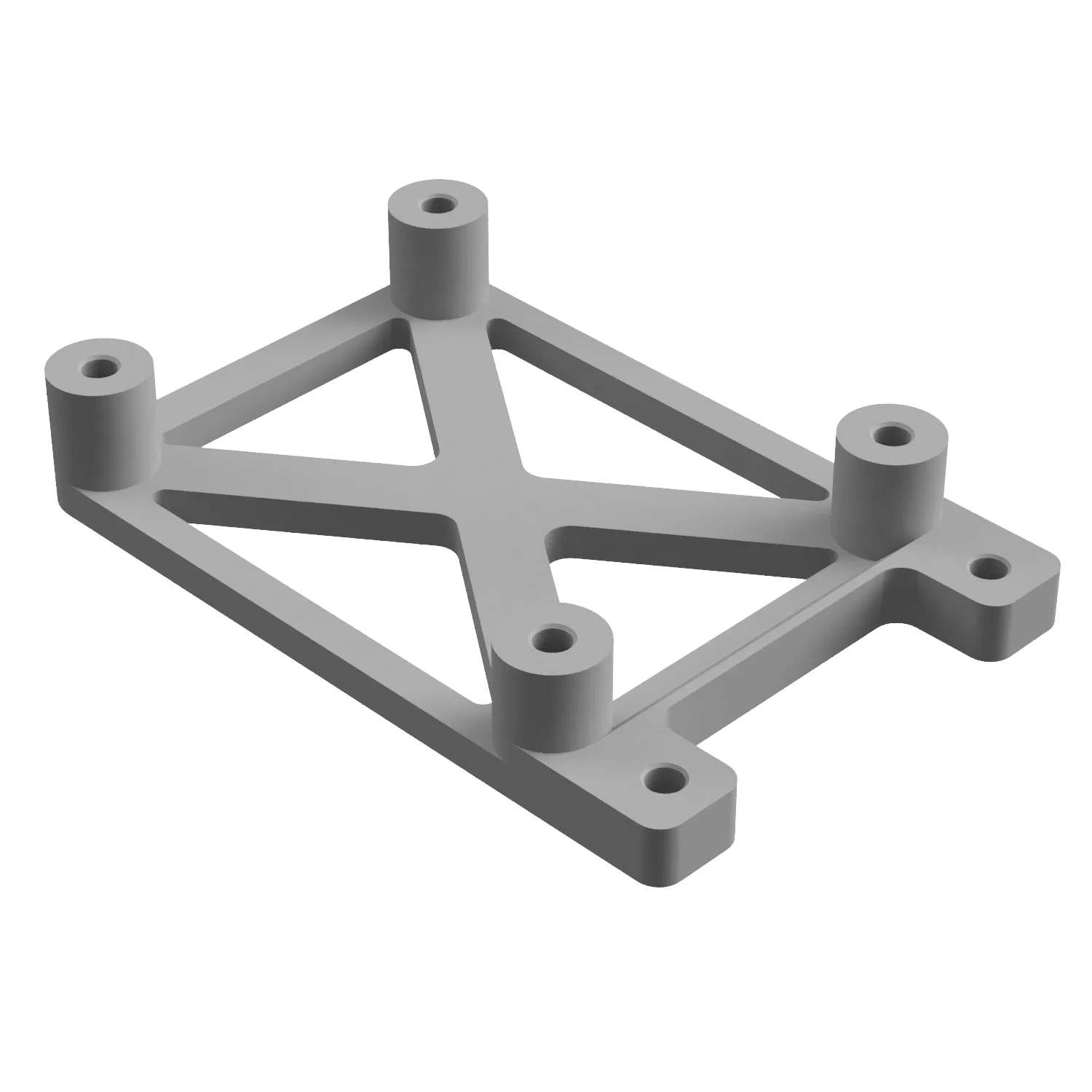

2. SZG-STD-MOUNT-tap-M3.0: Bản này có các lỗ đường kính 2.8 mm, có thể taro để dùng trực tiếp vít M3.0 mà không cần threaded inserts.
