Vỏ XIAO ESP32-C6 Zigbee Router (Nắp chia đôi, anten ngoài SMA)

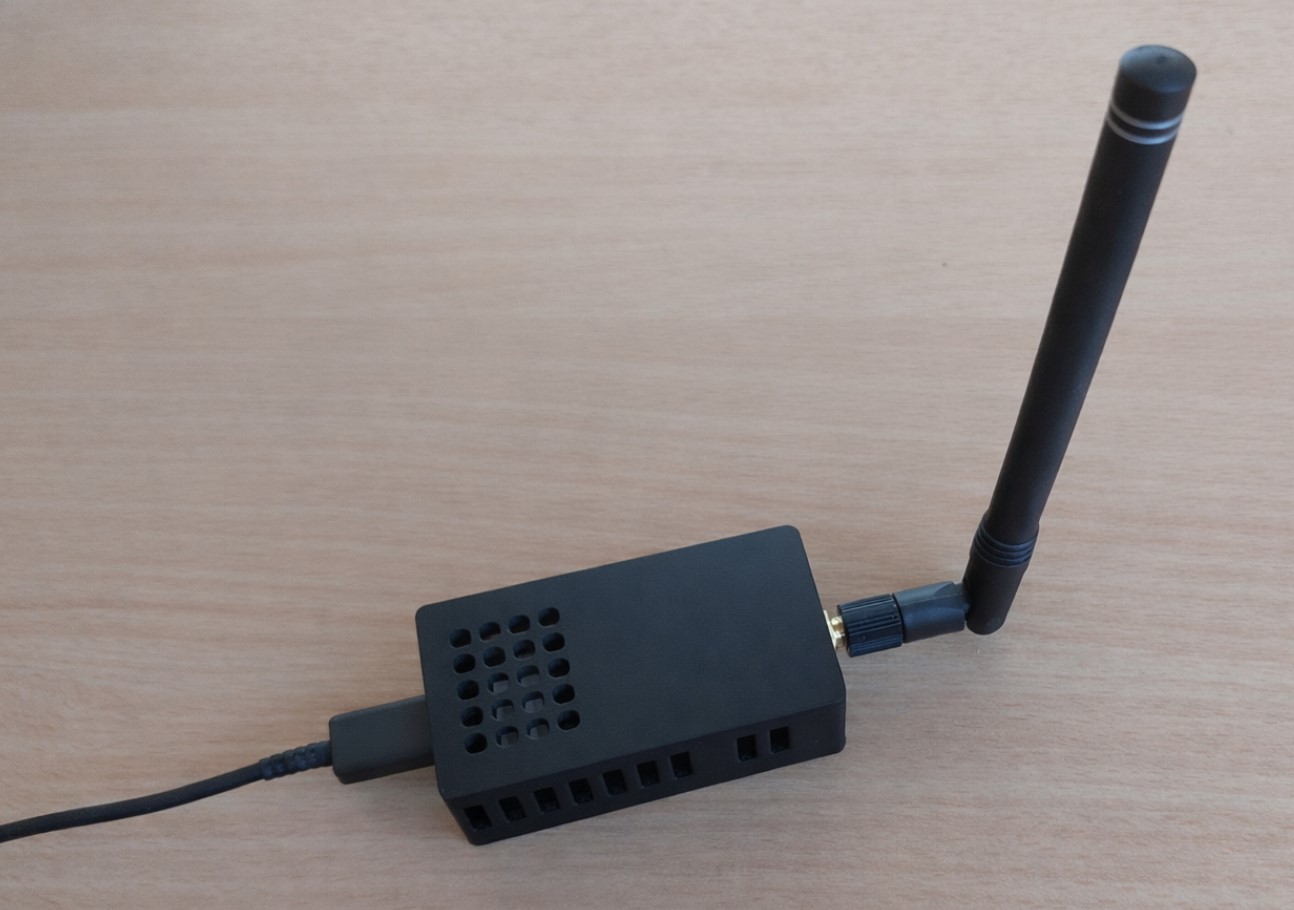

Đây là một vỏ hộp nhỏ gọn, có khe thoáng gió cho Seeed Studio XIAO ESP32-C6, thiết kế để chạy ổn định dạng Zigbee router / range extender.

Tính năng

• Chừa lỗ cắm USB-C

• Lỗ gắn SMA bulkhead để dùng anten 2.4 GHz gắn ngoài (qua dây u.FL → SMA pigtail)

• Không cần ốc vít

• Có thể dán cố định bằng băng keo 2 mặt (ví dụ 3M VHB)

Phần cứng / BOM

• 1× Seeed Studio XIAO ESP32-C6

• 1× dây u.FL → SMA bulkhead pigtail

• 1× anten SMA 2.4 GHz

• Băng keo 2 mặt (khuyến nghị: 3M VHB)

Lắp ráp

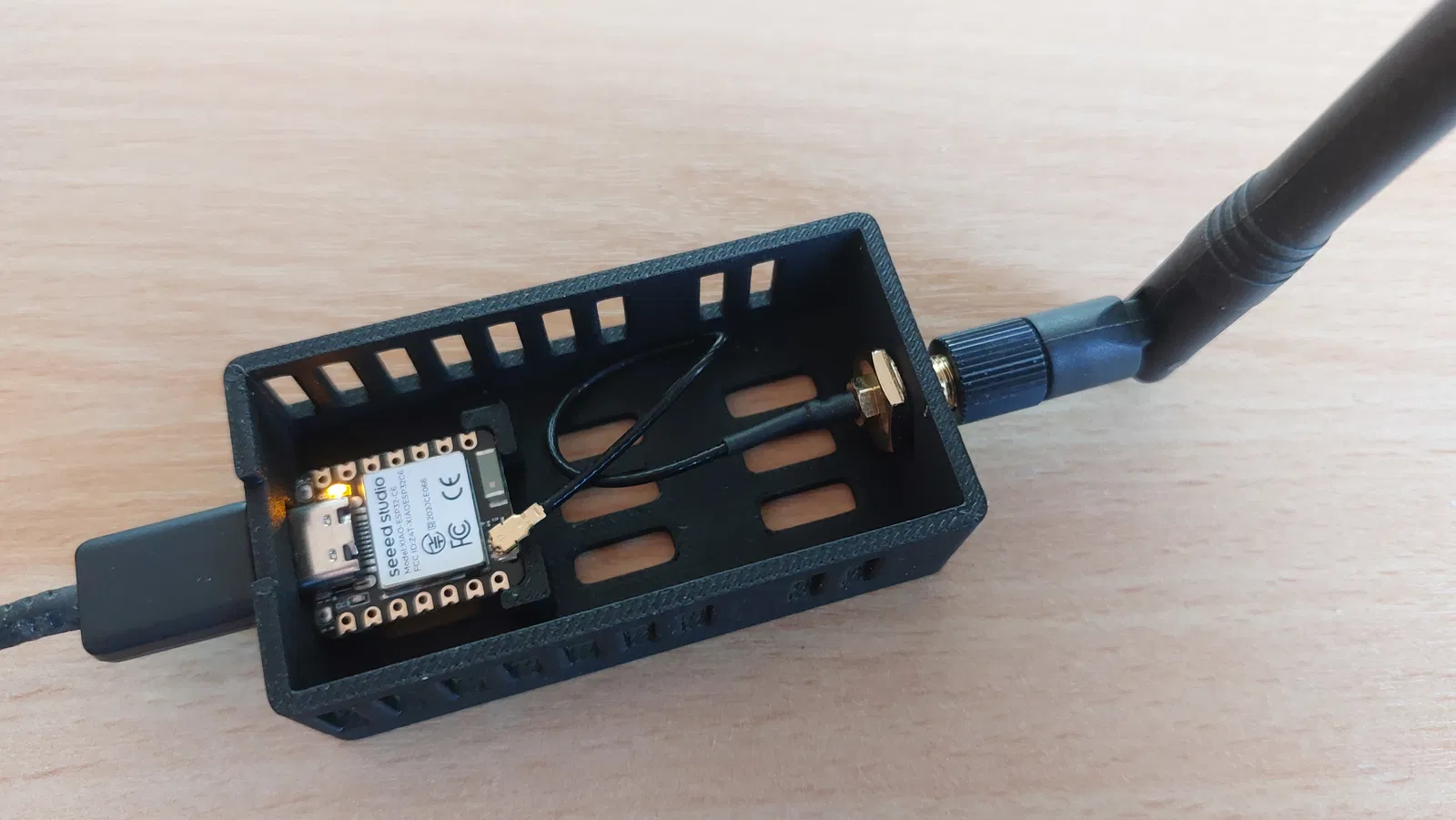

1. Gắn cẩn thận đầu nối u.FL vào XIAO (ấn thẳng xuống).

2. Đặt XIAO vào phần đế và canh đúng vị trí lỗ USB-C.

3. Luồn SMA bulkhead vào lỗ và siết chặt đai ốc.

4. Vặn anten vào.

5. Đóng nắp.

6. Dán/ốp cố định vỏ bằng băng keo 2 mặt.

In 3D

• Layer height: 0.2 mm

• Perimeters: 2–3

• Infill: 15–20%

• Supports: none

• Material: PLA hoặc PETG

Firmware
Hiện tại mình đang dùng một Arduino example đã chỉnh sửa (Zigbee Range Extender (router) for XIAO ESP32C6). Mình sẽ đăng sketch chính xác + các bước nạp firmware sớm (sẽ thêm link ở đây).
