Nắp toolhead gắn quạt 4010 cho Qidi X-Plus 4

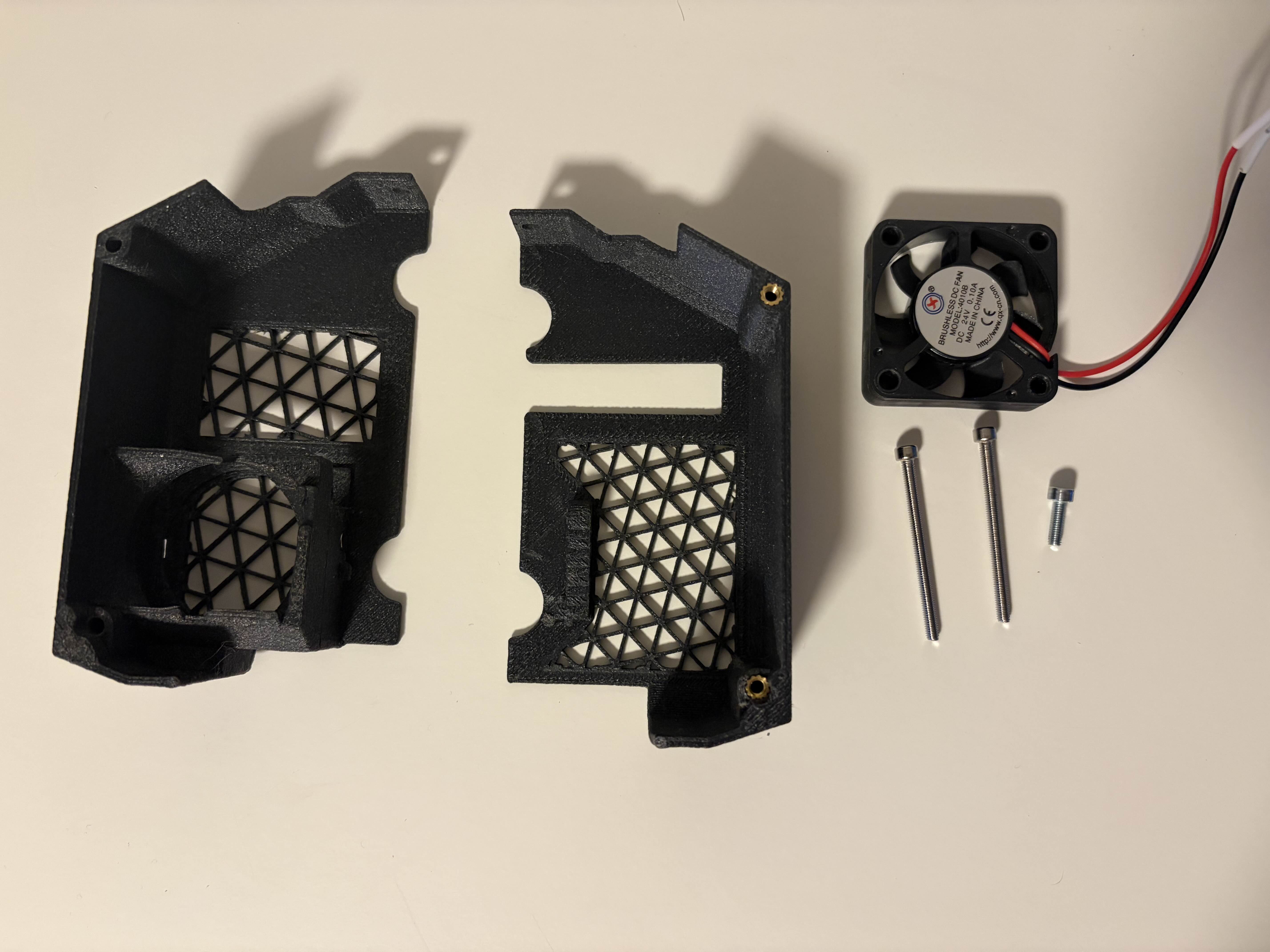

Danh sách vật tư (Bill of materials)

• ABS / ASA ~50g (tính cả supports). (Hoặc vật liệu nào có độ bền cơ học và khả năng chịu nhiệt tương đương hoặc tốt hơn.)

• 3x M3x3.0 short brass threaded inserts. (Không liên quan/không tài trợ: https://cnckitchen.store/products/heat-set-insert-m3-x-3-short-version-100-pieces)

• 1x M3x10 hex bolt.

• 2x M3x40 hex bolt.

• 2x nam châm tròn neodymium ⌀4x3mm.

• Đầu nối 2pin: 1x male và 1x female. (Nếu bạn muốn tháo rời hoàn toàn tool head cover để bảo trì)

• 4010 fan. Lý tưởng nhất là quạt 24V. (Mình rất khuyến khích tận dụng lại quạt làm mát mainboard nếu bạn cũng làm nâng cấp này:

Thiết lập in (Print settings)

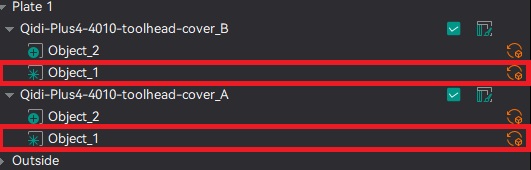

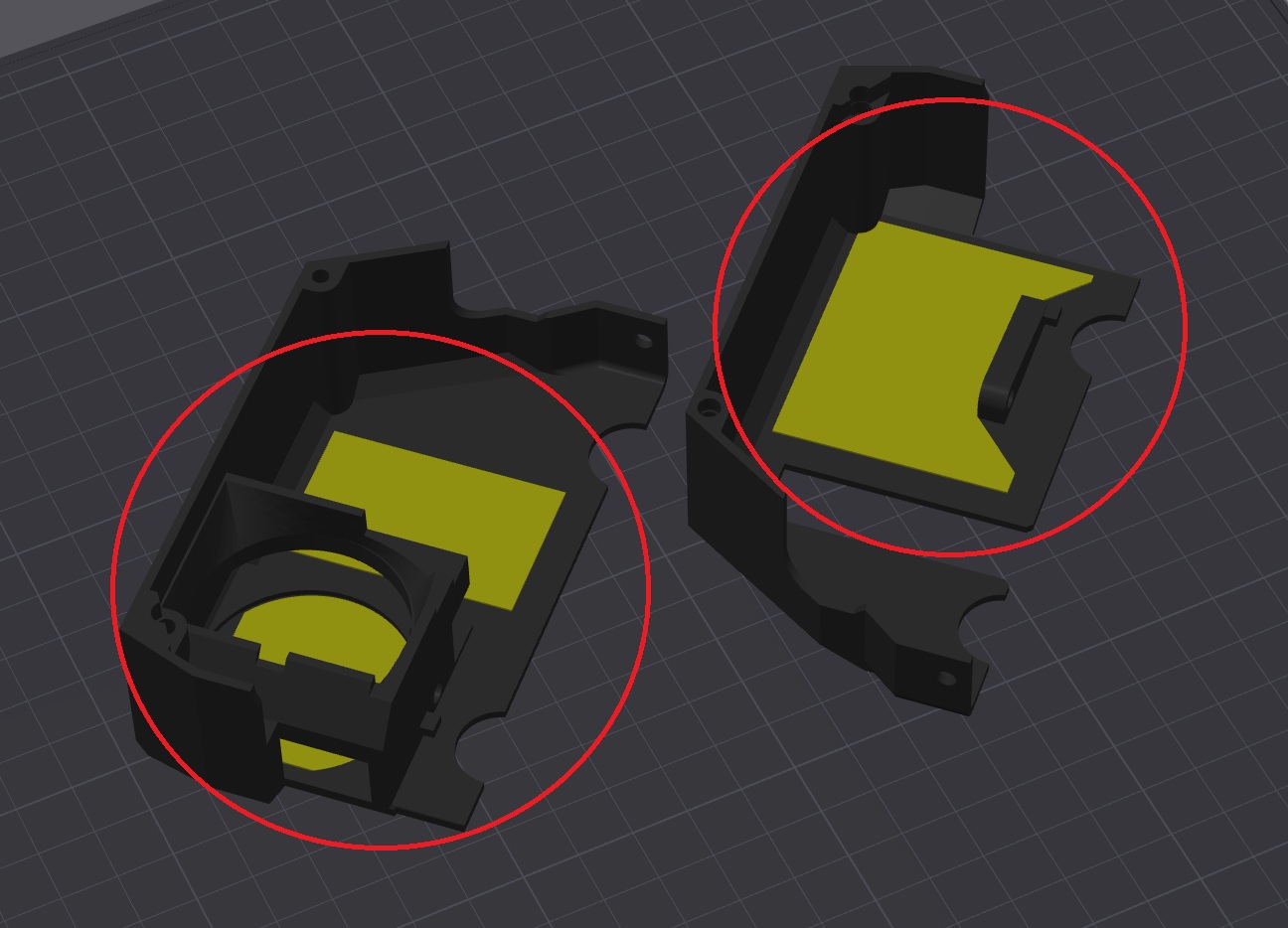

Khi import file, nhớ assemble tất cả các part từ 1 file cho cả A và B. Đồng thời đổi type của các part sang modifier như phần được tô màu vàng trong hình bên dưới.

• 3 walls cho nozzle 0.4mm hoặc 2 walls cho nozzle 0.6mm.

• Supports: Auto Tree.

• Lưới thông gió (Ventilation grills):



  • 2 walls.

  • 0 top và bottom layers.

  • Dùng bất kỳ kiểu infill “2D” như: grid, triangles hoặc hexagons. Không dùng “3D” patterns như: cubic hoặc gyroid.

  • Tắt “Only one wall on top surface”



Lắp ráp (Assembling)

1. Gỡ sạch toàn bộ supports.

2. Làm nóng mỏ hàn hoặc dụng cụ ép insert theo nhiệt độ in khuyến nghị của loại filament bạn dùng.

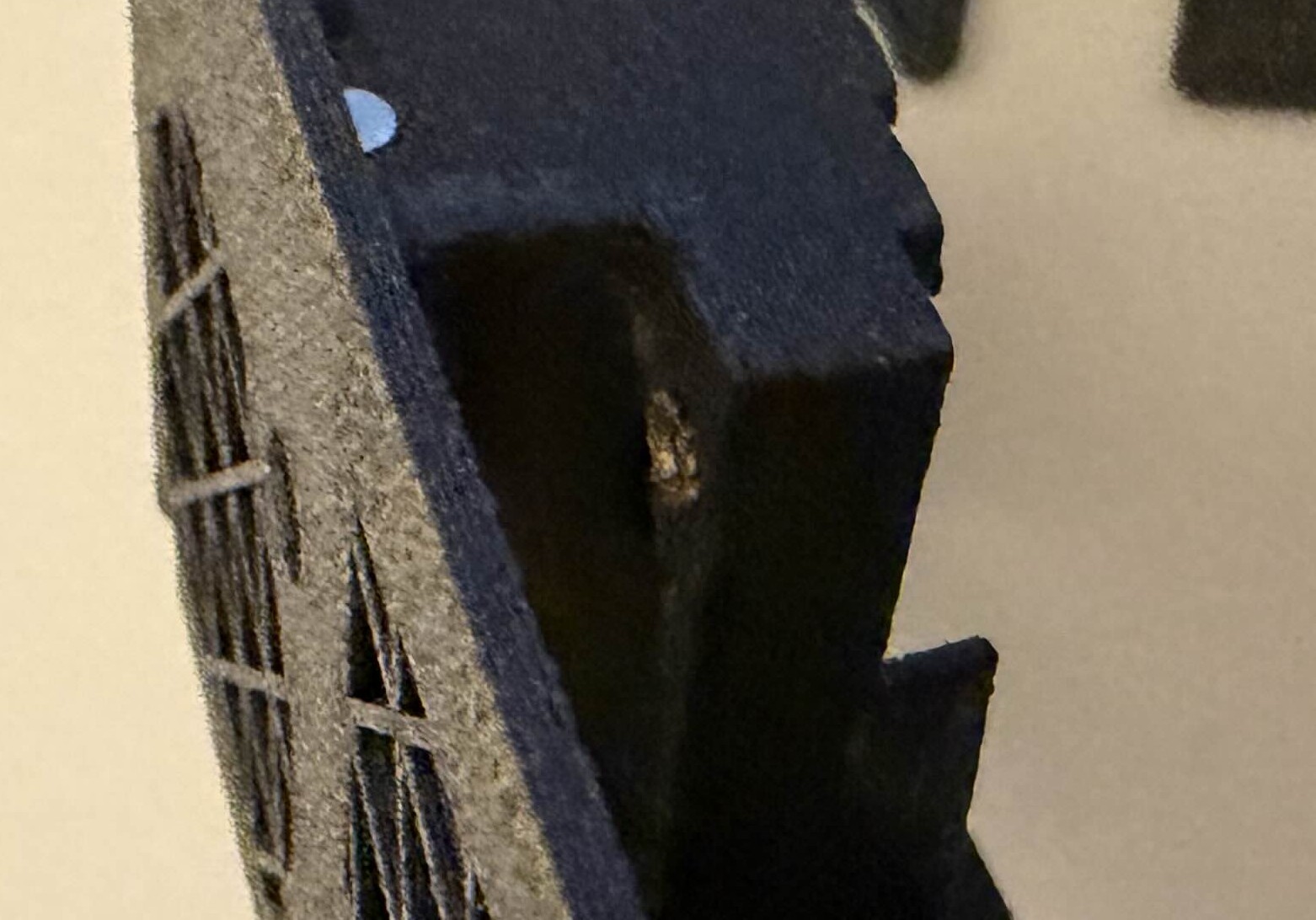

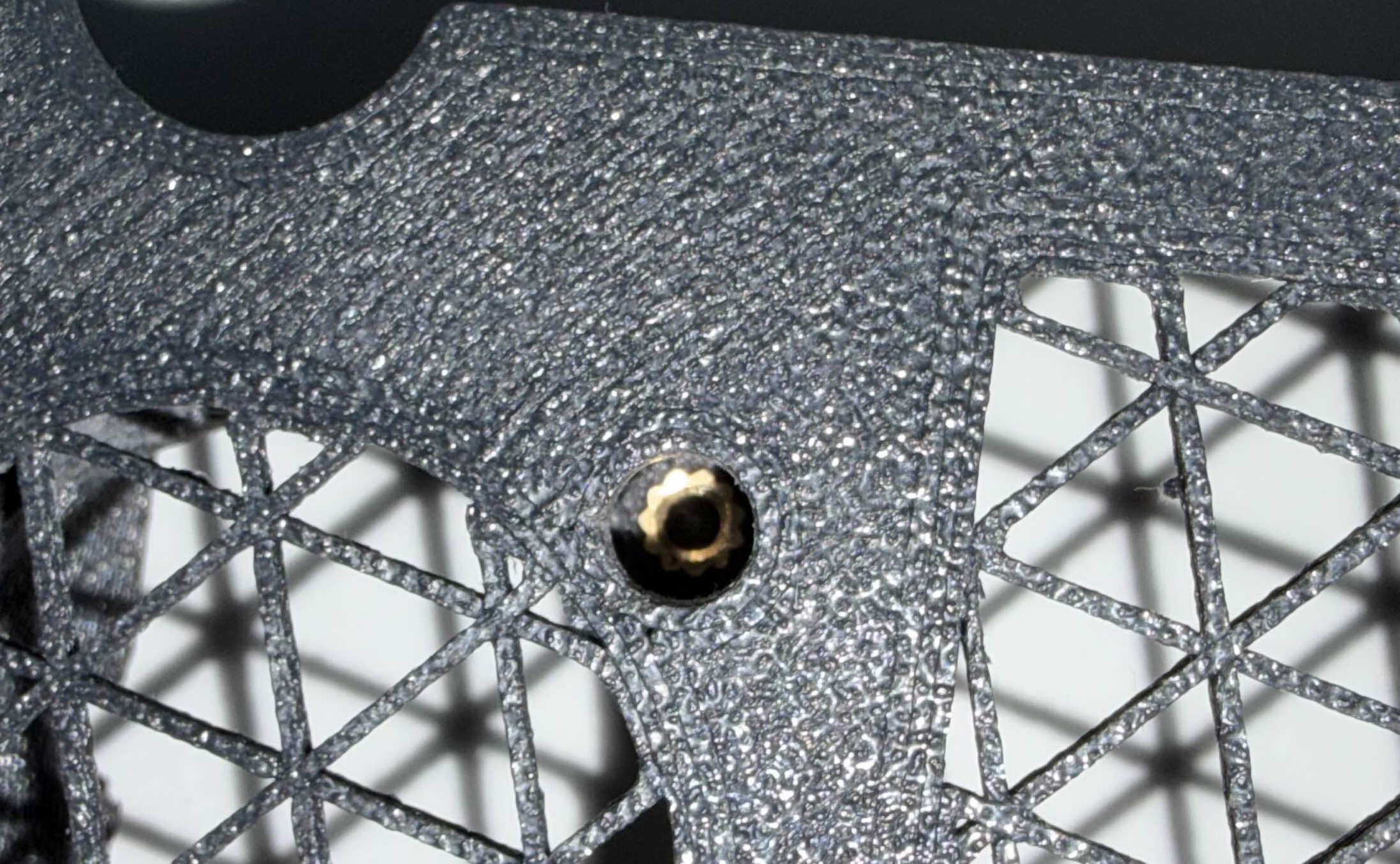

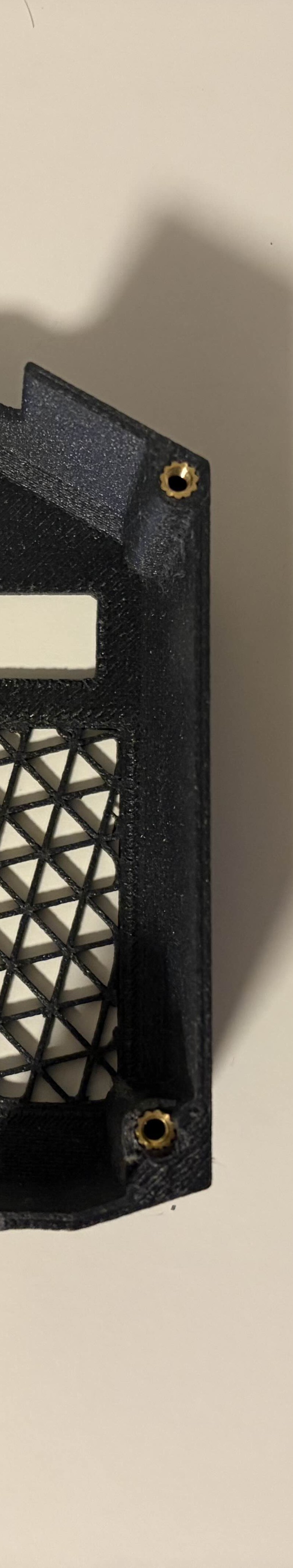

3. Ép/cấy các threaded inserts theo như hình.

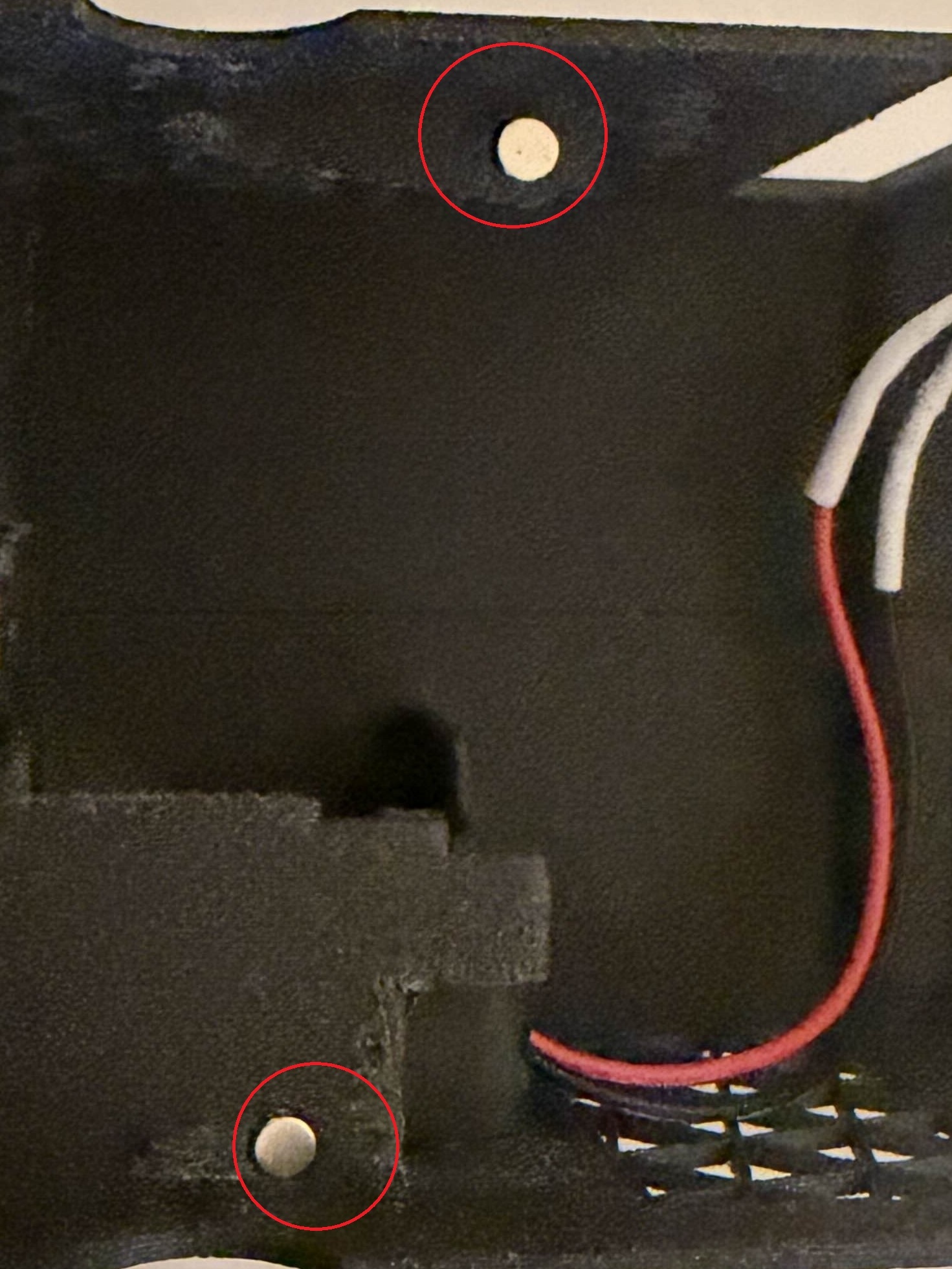

4. Gắn nam châm theo như hình.

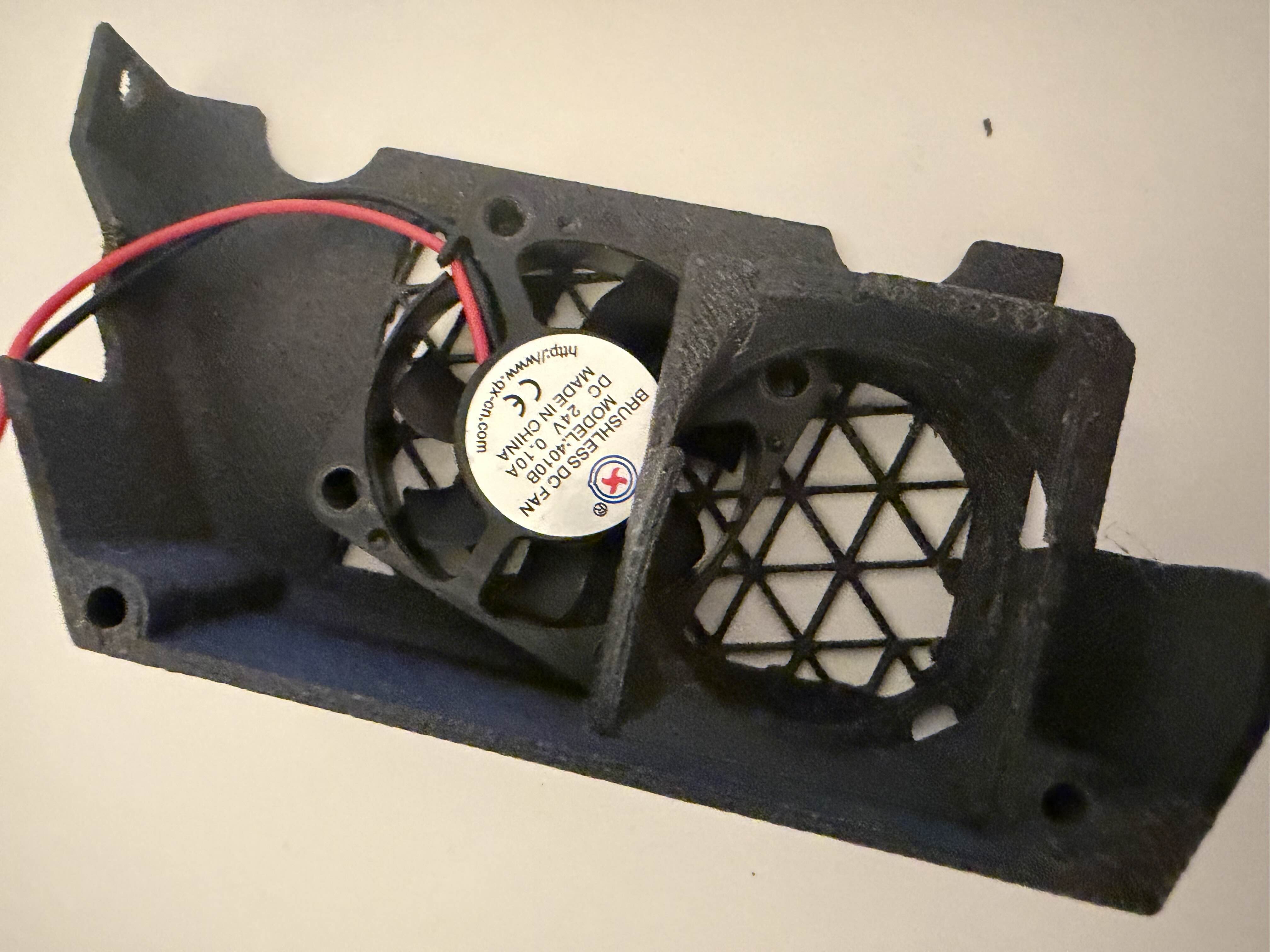

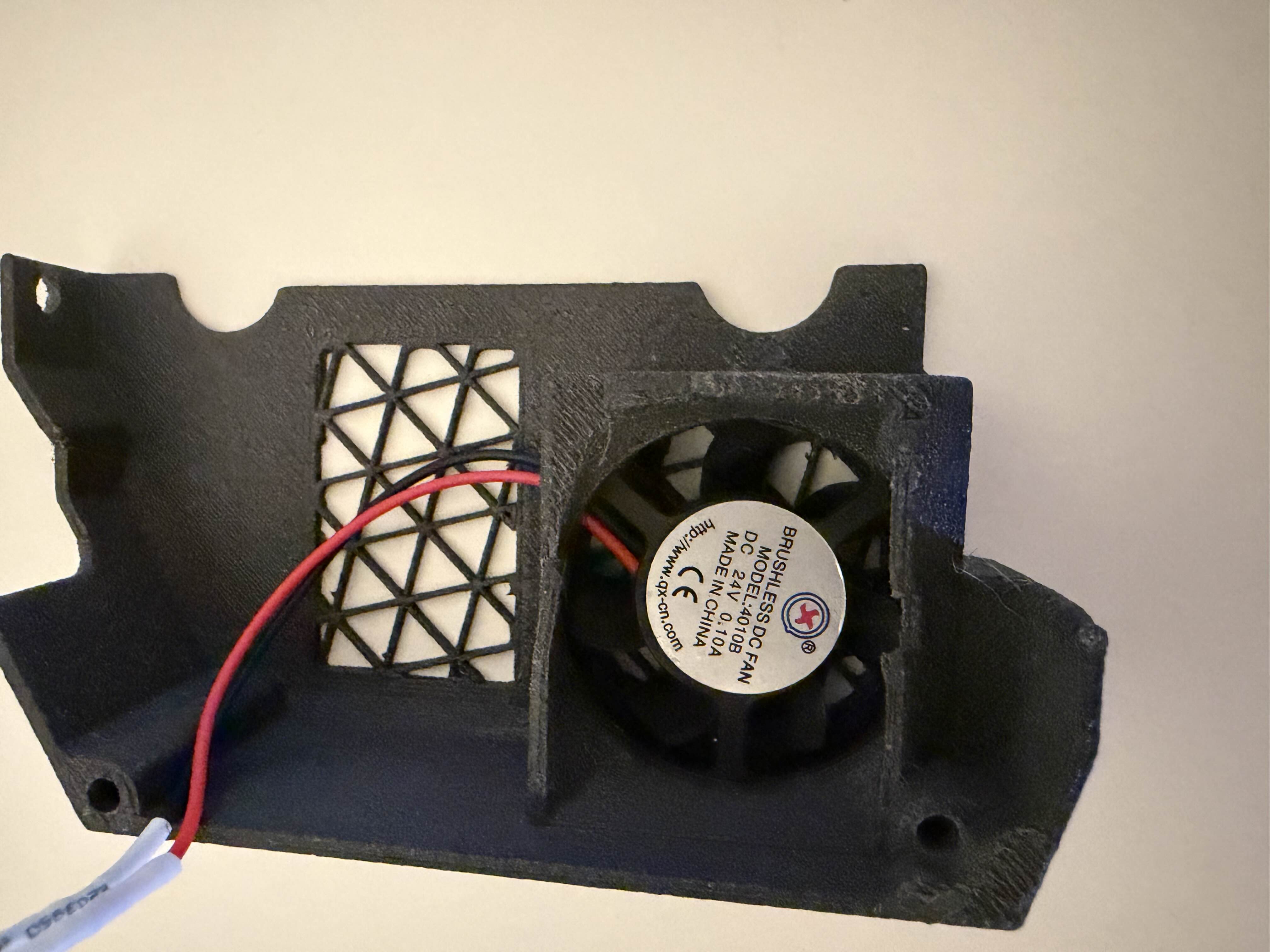

5. Luồn quạt vào từ phía trong, phần trên; đảm bảo dây hướng lên trên và không bị kẹt. Sau đó ấn quạt xuống khe cho tới khi lỗ trên quạt thẳng hàng với lỗ trên chi tiết in.

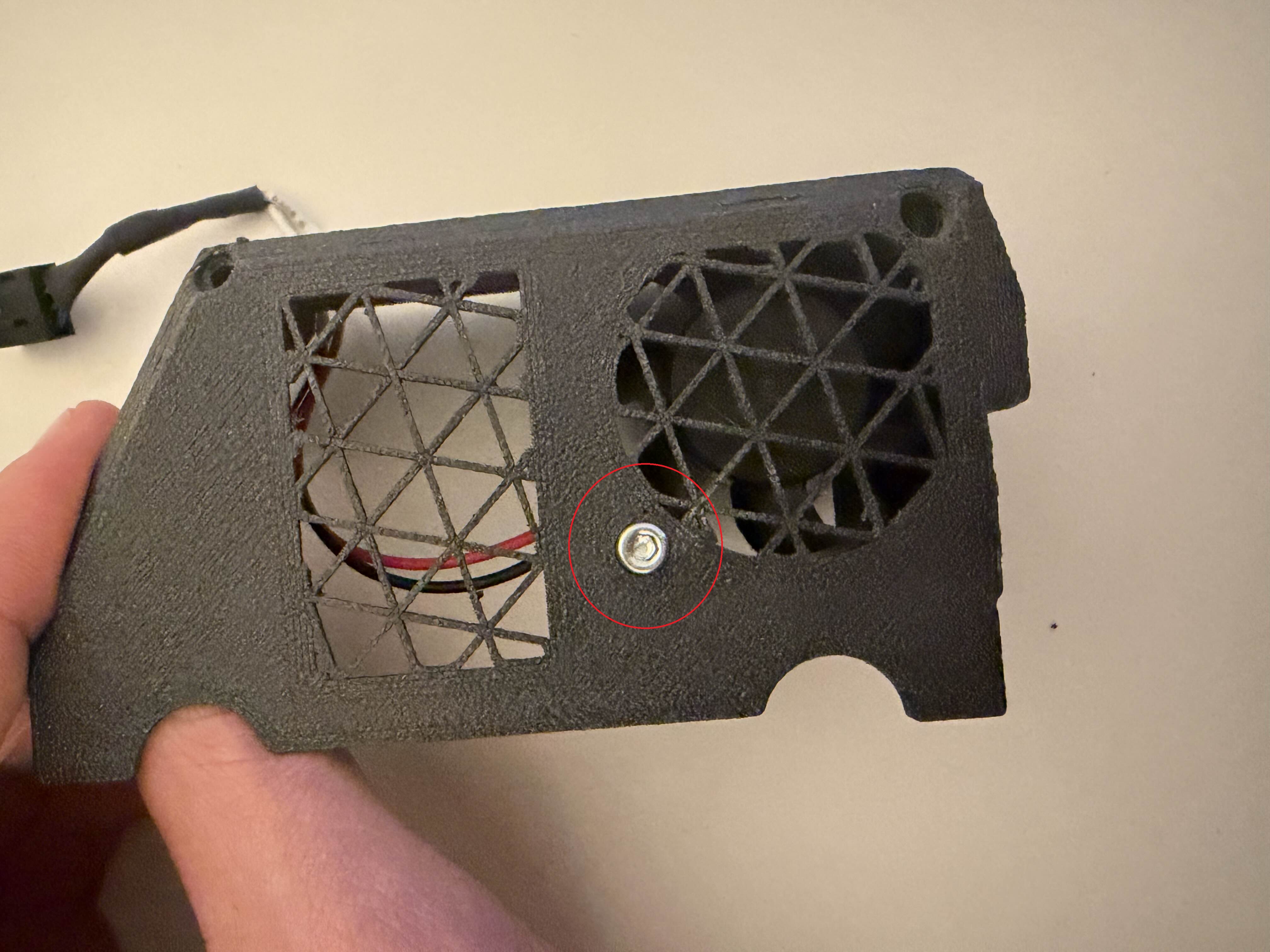

6. Dùng ốc M3x10 để cố định quạt. Siết vừa tay (finger tight) là được.



7. Giờ dùng 2 con M3x40 để bắt 2 nửa lại với nhau. Cũng siết vừa tay.

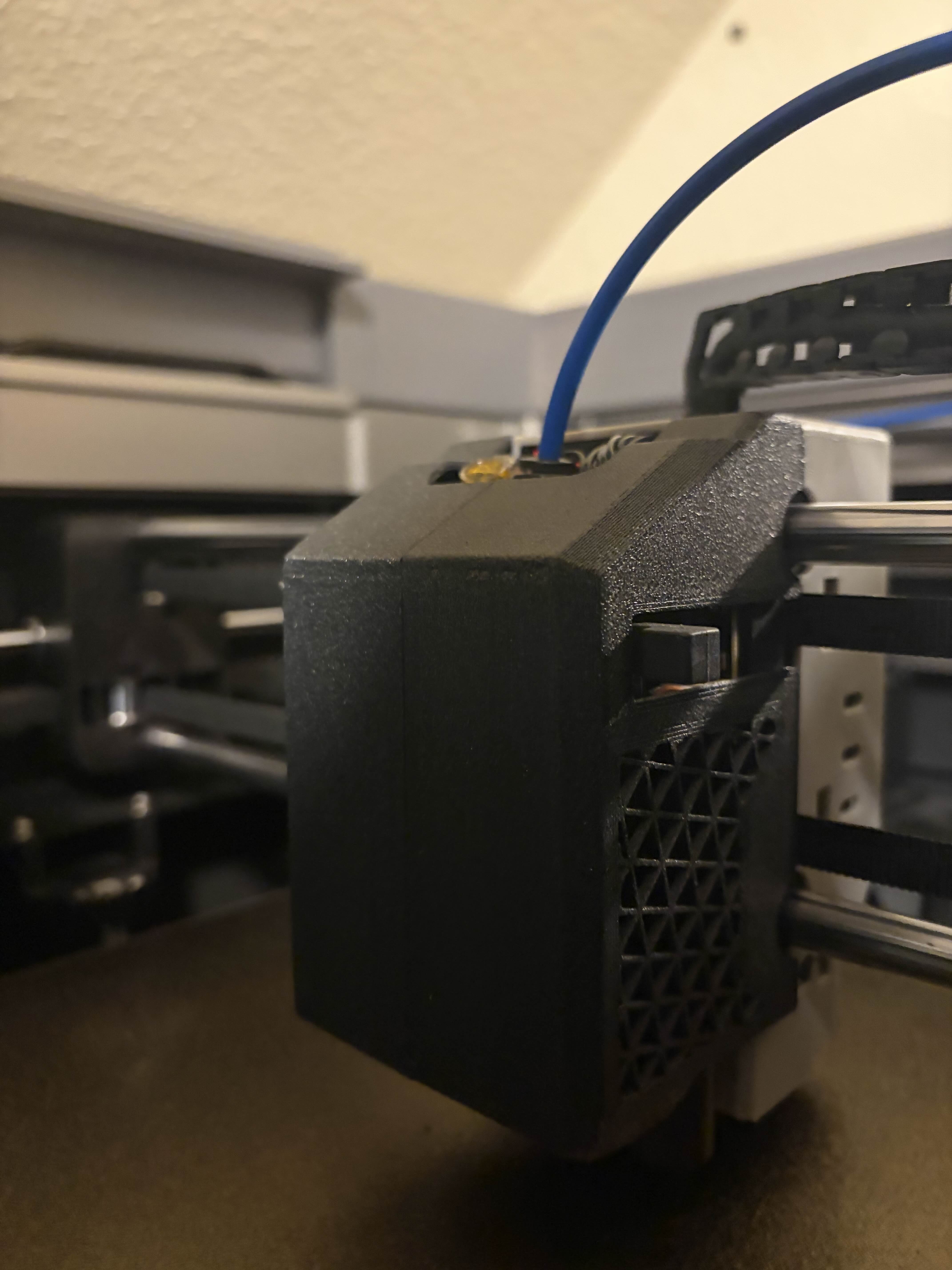

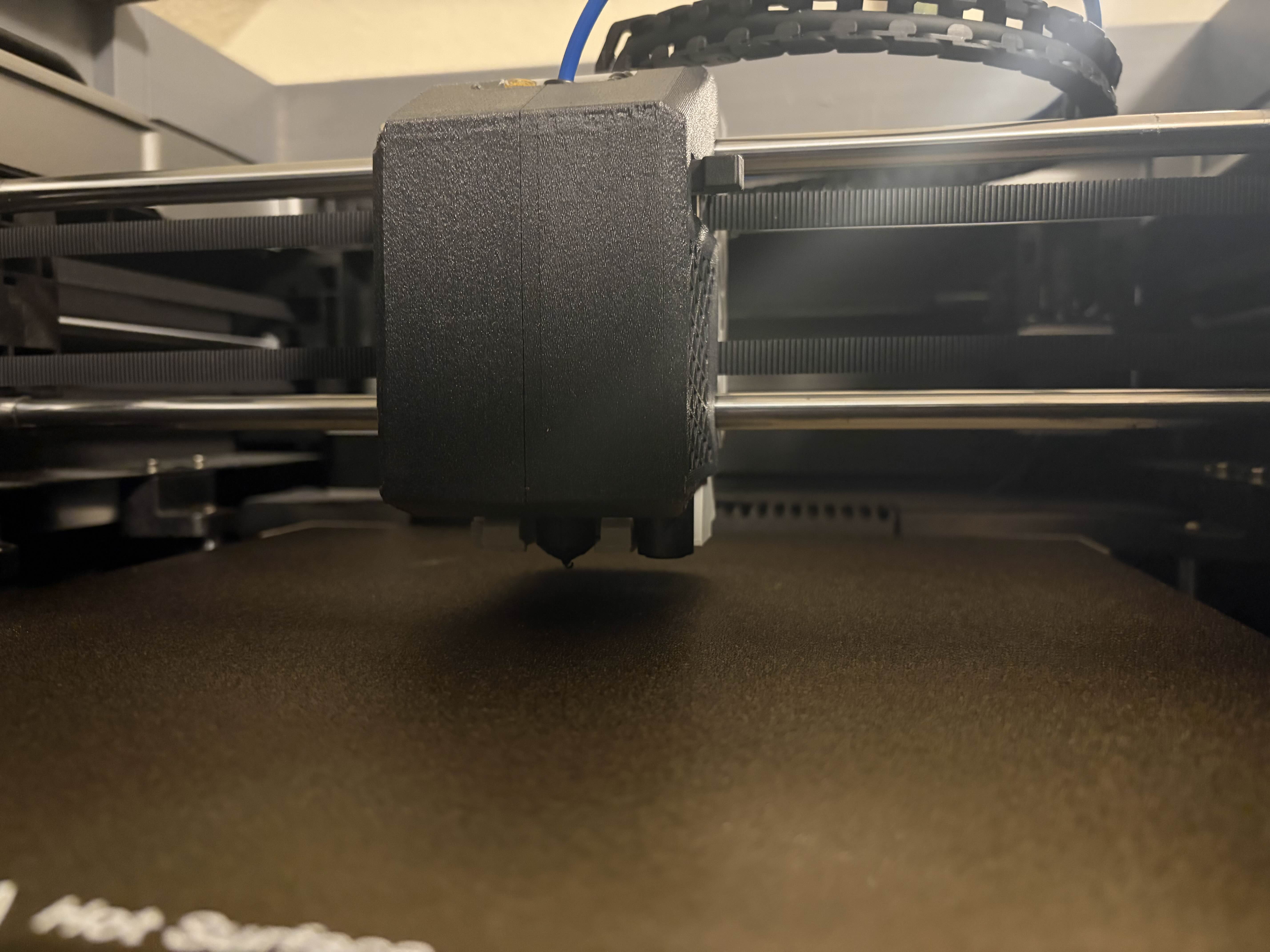

8. Cắm quạt vào tool head và gắn cover mới lên máy giống như cover zin. Kiểm tra lại kỹ để dây quạt không chạm vào hotend hoặc bánh răng extruder.



Chúc bạn in ngon lành!
