Nắp Che Trần Gài Snap-in – bản kín & bản có khe hở

Giới thiệu

Mình có vài điểm đấu nối đèn trên trần căn hộ bị bỏ không và thấy không muốn dùng mấy cái nắp che tiêu chuẩn nhìn khá xấu. Vậy nên mình tự thiết kế một cái. Để nhìn cho gọn gàng, sạch sẽ, mình không muốn lộ bất kỳ lỗ hay ốc vít nào. Nên mình nghĩ ra giải pháp gài snap-on cho chuyện này.

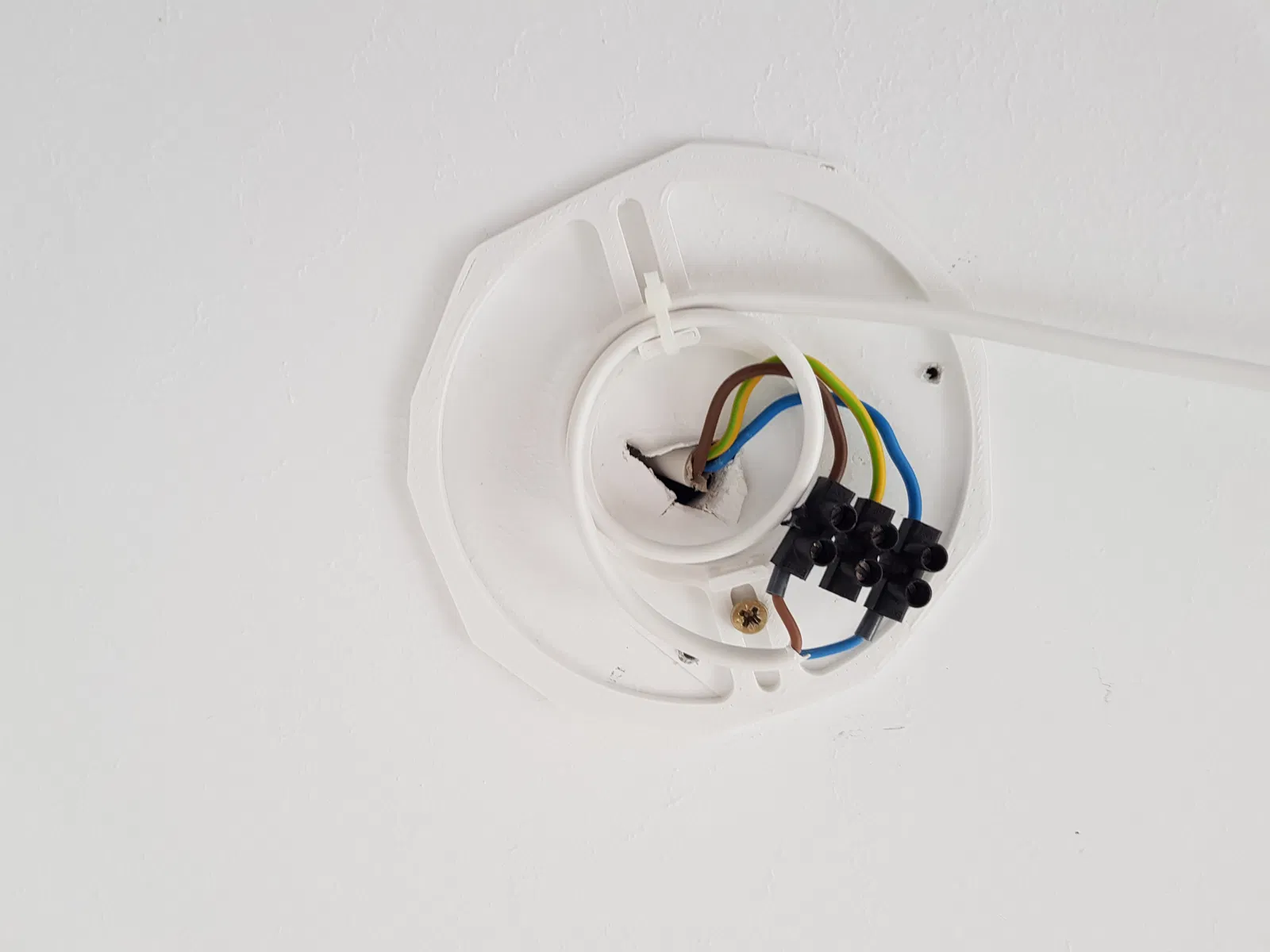

Thiết kế gồm 2 phần: một mounting plate và một cover. Sau khi bắt mounting plate lên trần, dây điện có thể được cố định bằng dây rút (cable tie) vào các móc. Mấy cái móc này cũng có thể dùng để giữ một đoạn dây mà bạn muốn đi ra tới đèn. Vì vậy cover cũng có phiên bản có khoét rãnh (cutout).

Để lắp cover, chỉ cần ấn nó vào mounting plate đúng chiều. Các lớp in (printing layers) sẽ tự khóa vào nhau.

Nếu bạn thấy hay thì để lại vài bình luận nha, chúc bạn in vui!

Tính năng:

• Hai phần dính với nhau chỉ nhờ cơ chế khóa các lớp in riêng lẻ vào nhau
• Mounting Plate:
  • bắt vít lên trần hoặc tường

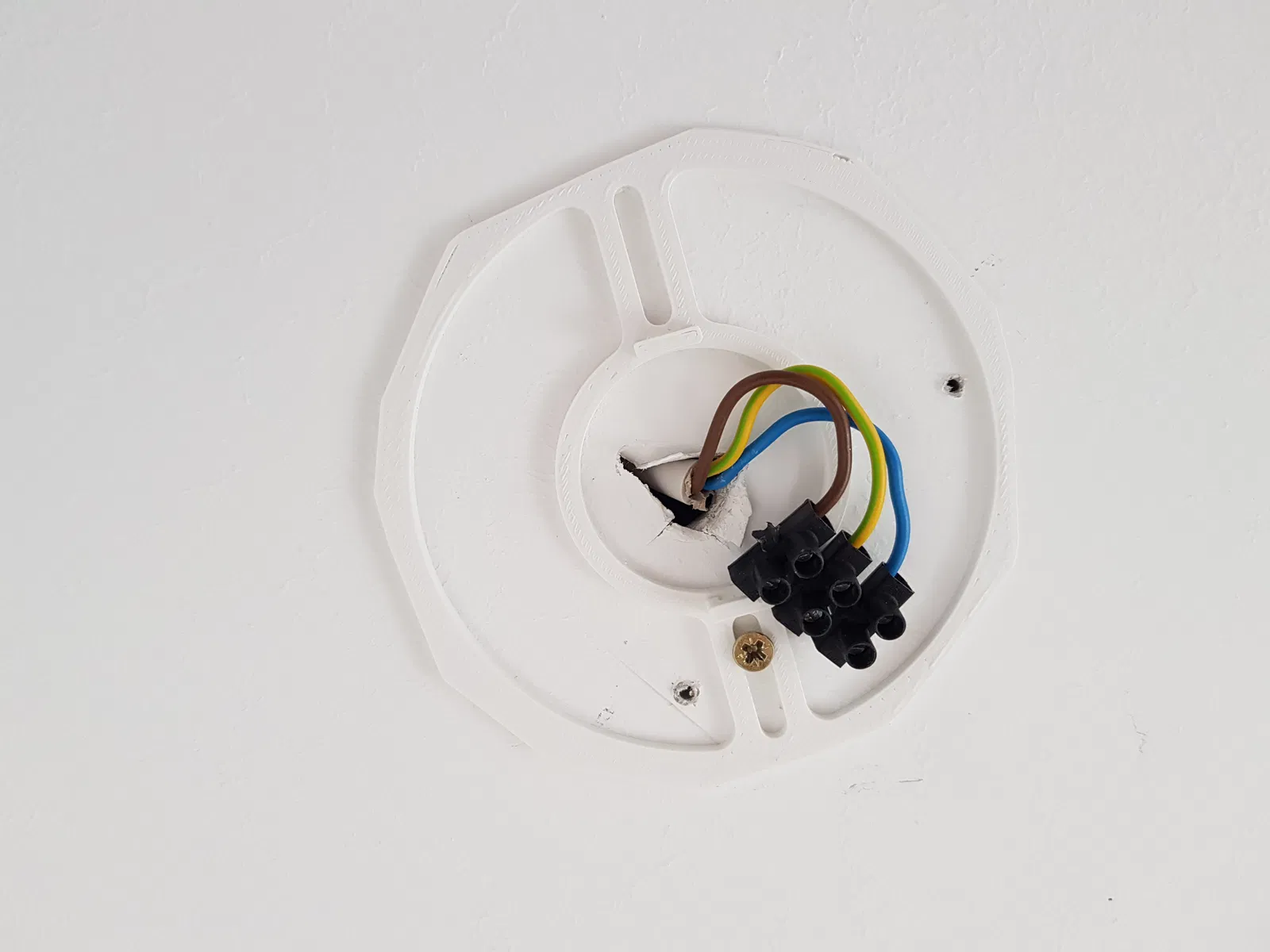

  • có 2 móc để luồn dây rút giữ dây điện kèm domino/luster terminal (màu đen trong hình của mình)
• Cover:

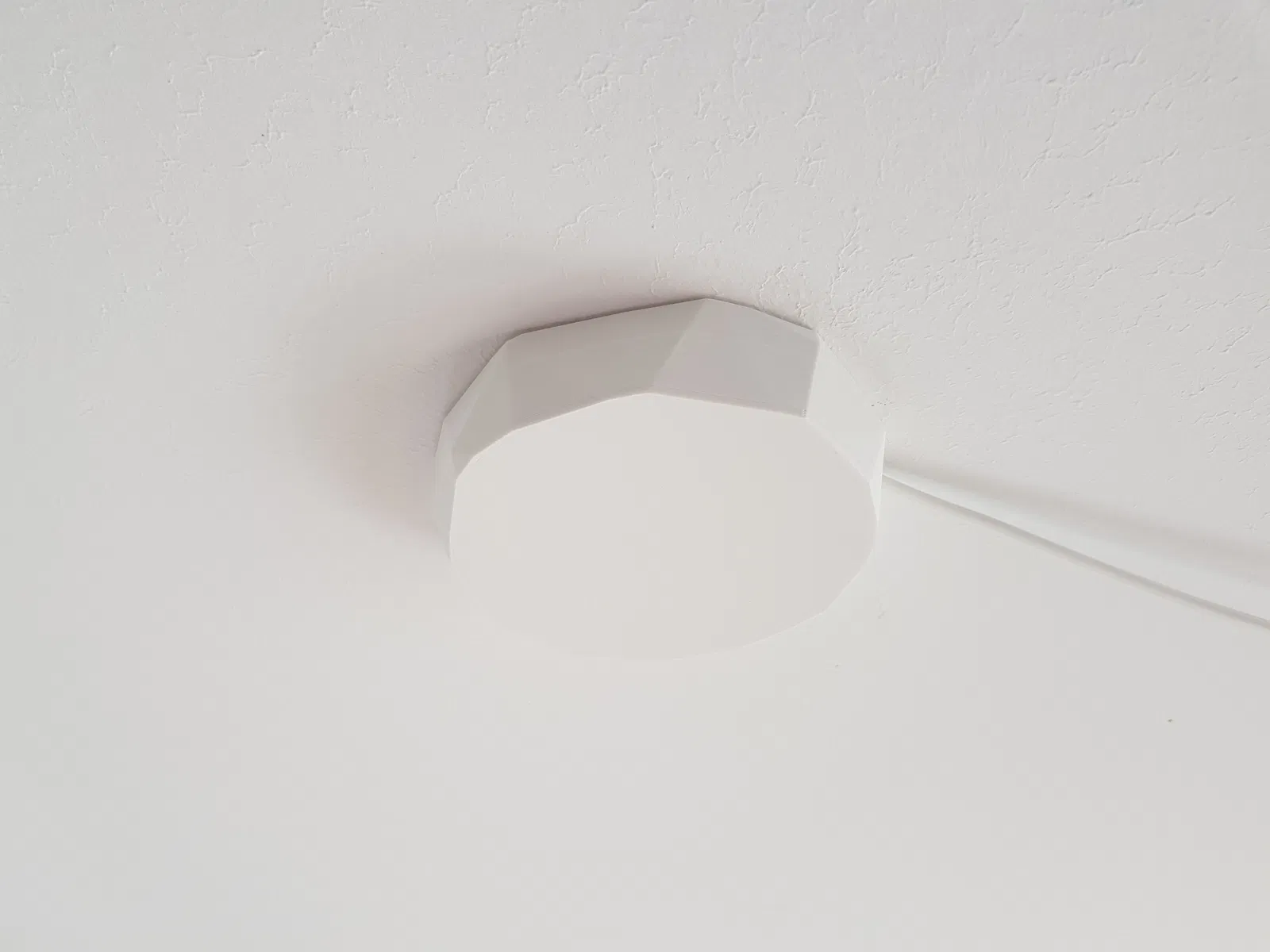

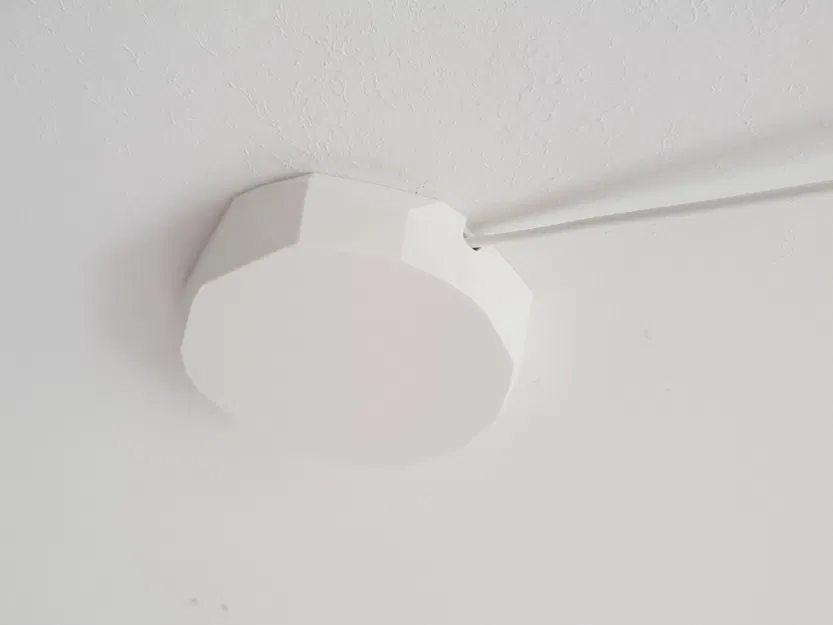

  • Dùng được bản kín hoặc bản hở có cutout để dẫn dây sang vị trí khác trên trần.

Ghi chú:

• Để gài chắc, mounting plate cần được scale lên nhẹ. Trường hợp của mình, +0,1% theo mọi hướng là ổn. File g-code đính kèm đã có sẵn phần scale này.
• Nếu bạn chỉnh sửa hoặc scale model cho phù hợp nhu cầu, nhớ lưu ý cơ chế lắp:
  • mounting plate chỉ khớp với cover ở đúng một vị trí/chiều duy nhất

Hướng dẫn in:

• Chung:
  • PLA
  • Nozzle 0,6 mm
  • Layer Height 0,3 mm
• không cần supports hay brim

Dụng cụ/Vật liệu đã dùng:

• Fusion 360
• thước cặp (caliper) “cổ điển”
• Filament:
  • DAS FILAMENT - 1,75 mm PLA - trắng mờ
• ốc/vít lắp đặt
• dây rút (cable tie) (tuỳ chọn)
