Tua-bin Water Jet cho thuyền RC (RC Water jet turbine)

RC Water jet turbine

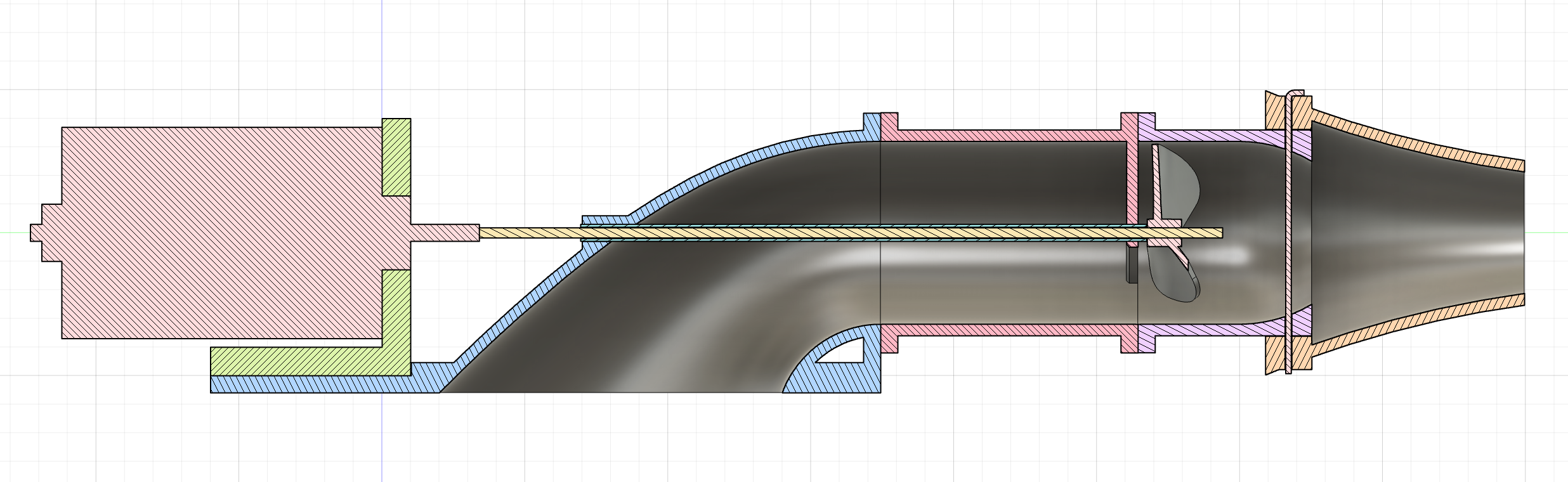

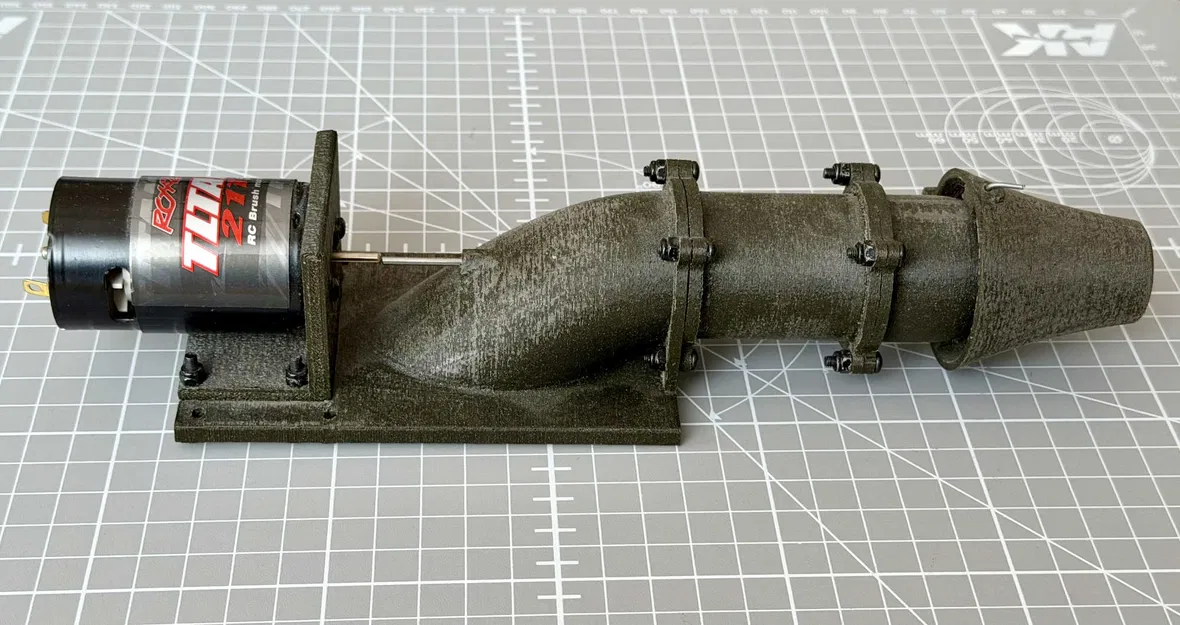

Mẫu 3D này mô tả một hệ thống đẩy water jet nhỏ gọn cho thuyền RC với cách bố trí các cụm theo trục (axial), trong đó động cơ DC nằm ở phía trước cụm và cánh quạt thuyền đặt ở phía sau. Thiết kế được định hướng như một cụm đẩy kín, để lắp gọn bên trong thân (hull) của thuyền RC.

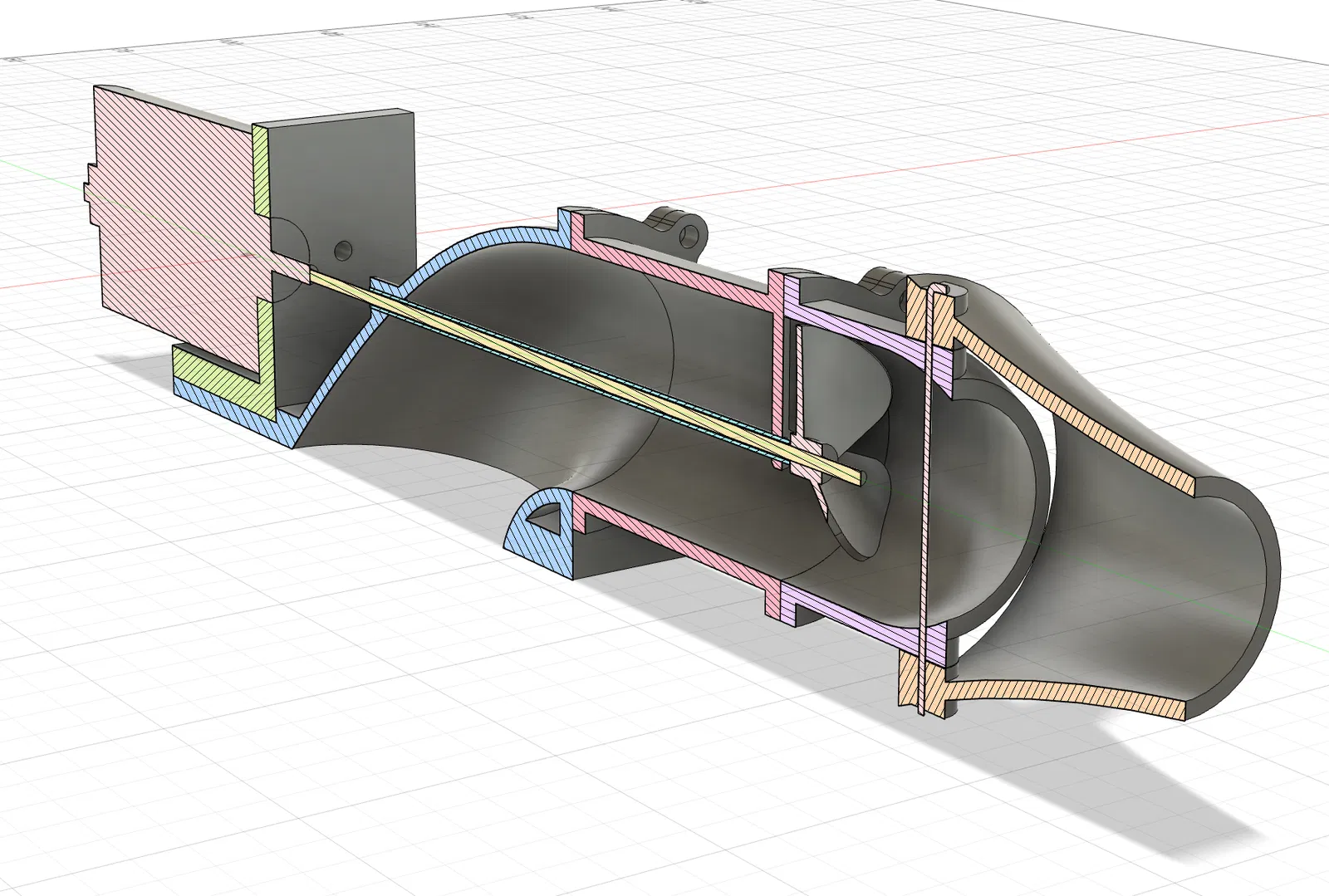

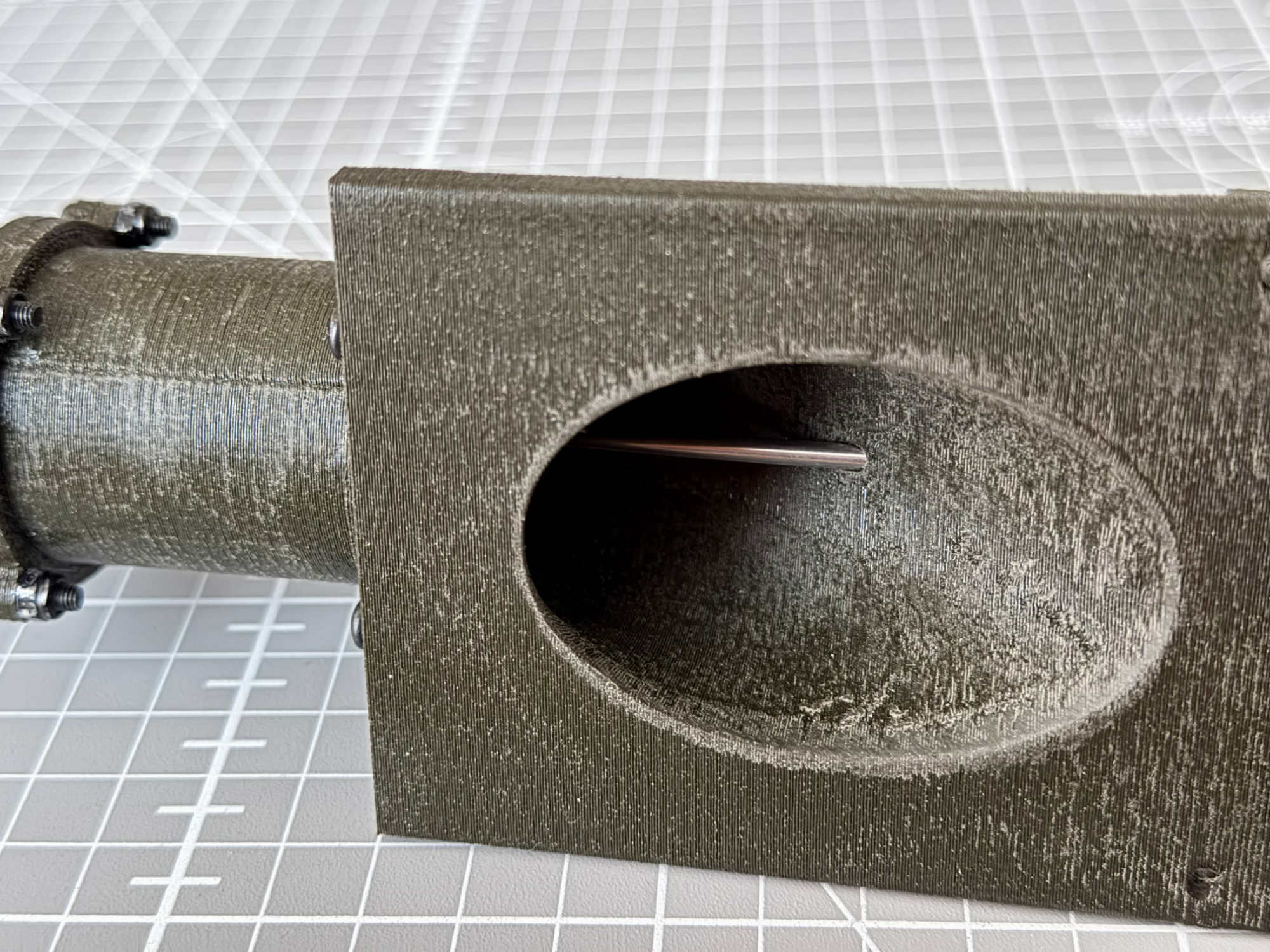

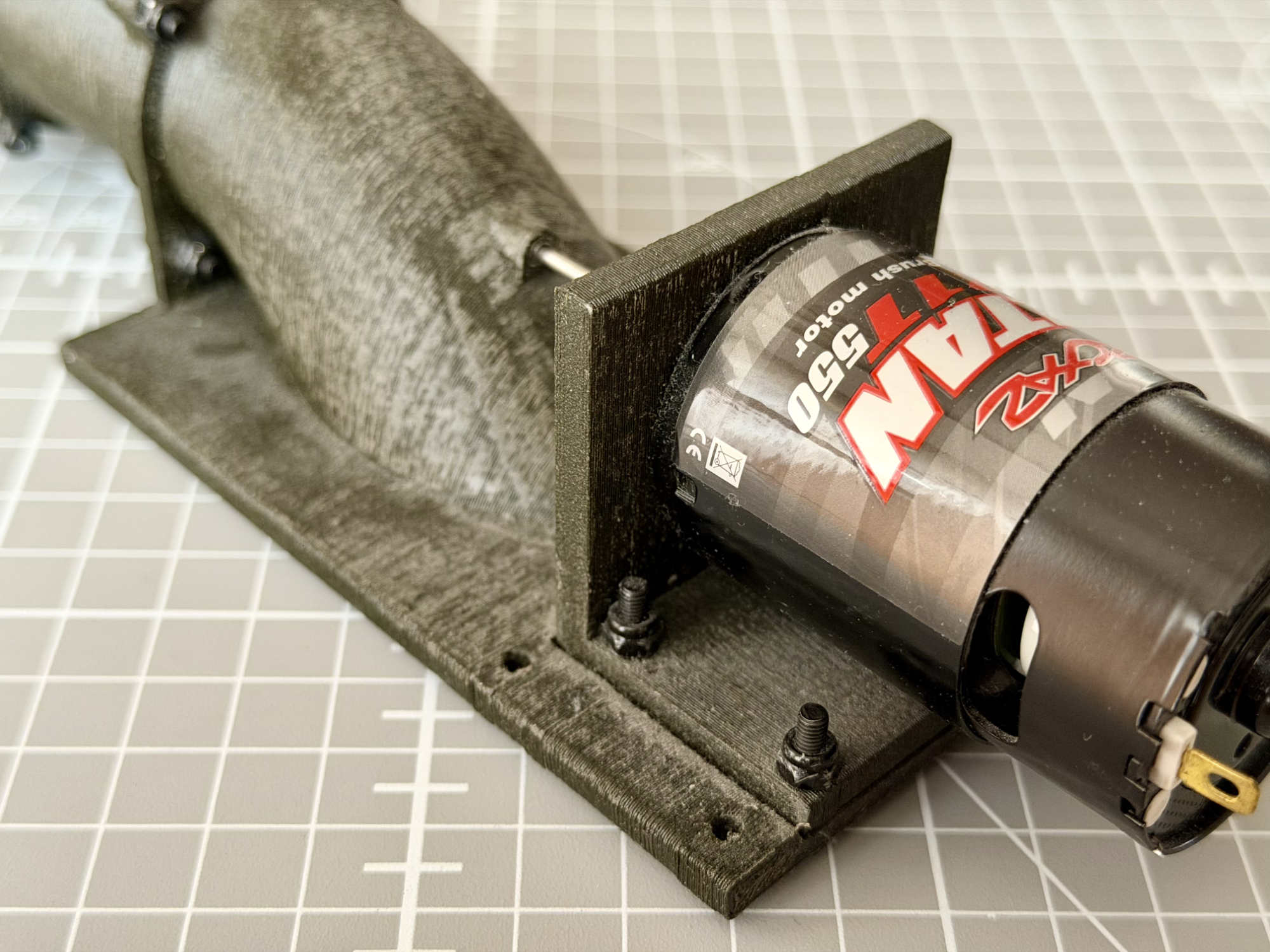

Động cơ DC được cố định chắc chắn trong phần vỏ trước của cụm đẩy. Mô-men xoắn được truyền qua một trục thẳng chạy dọc theo kênh dòng chảy trung tâm ra phía sau, nơi nó dẫn động cánh quạt thuyền. Trục được đỡ bằng các chi tiết ổ đỡ và dẫn hướng nhằm đảm bảo đồng trục chính xác, vận hành ổn định và giảm rung trong quá trình sử dụng.

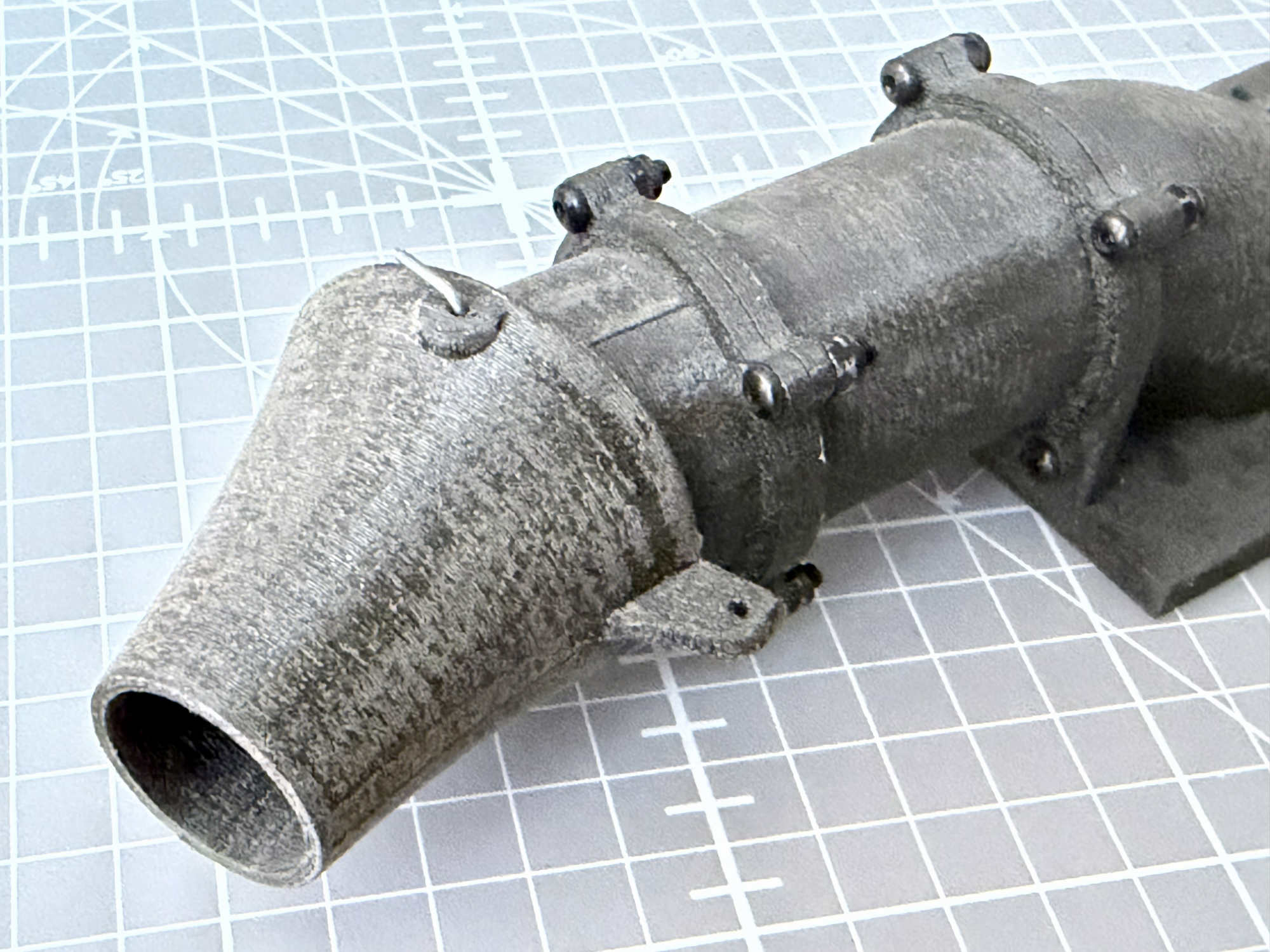

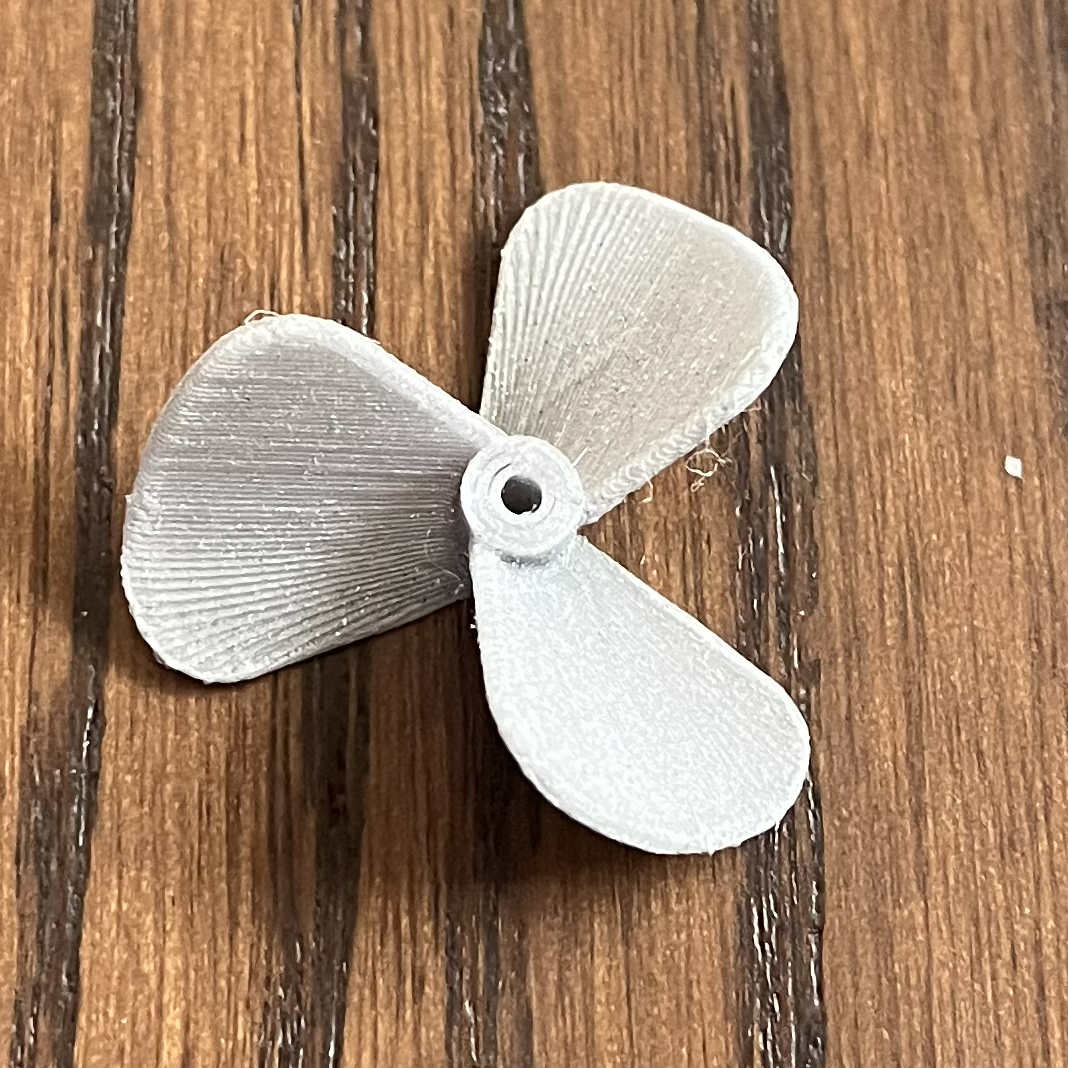

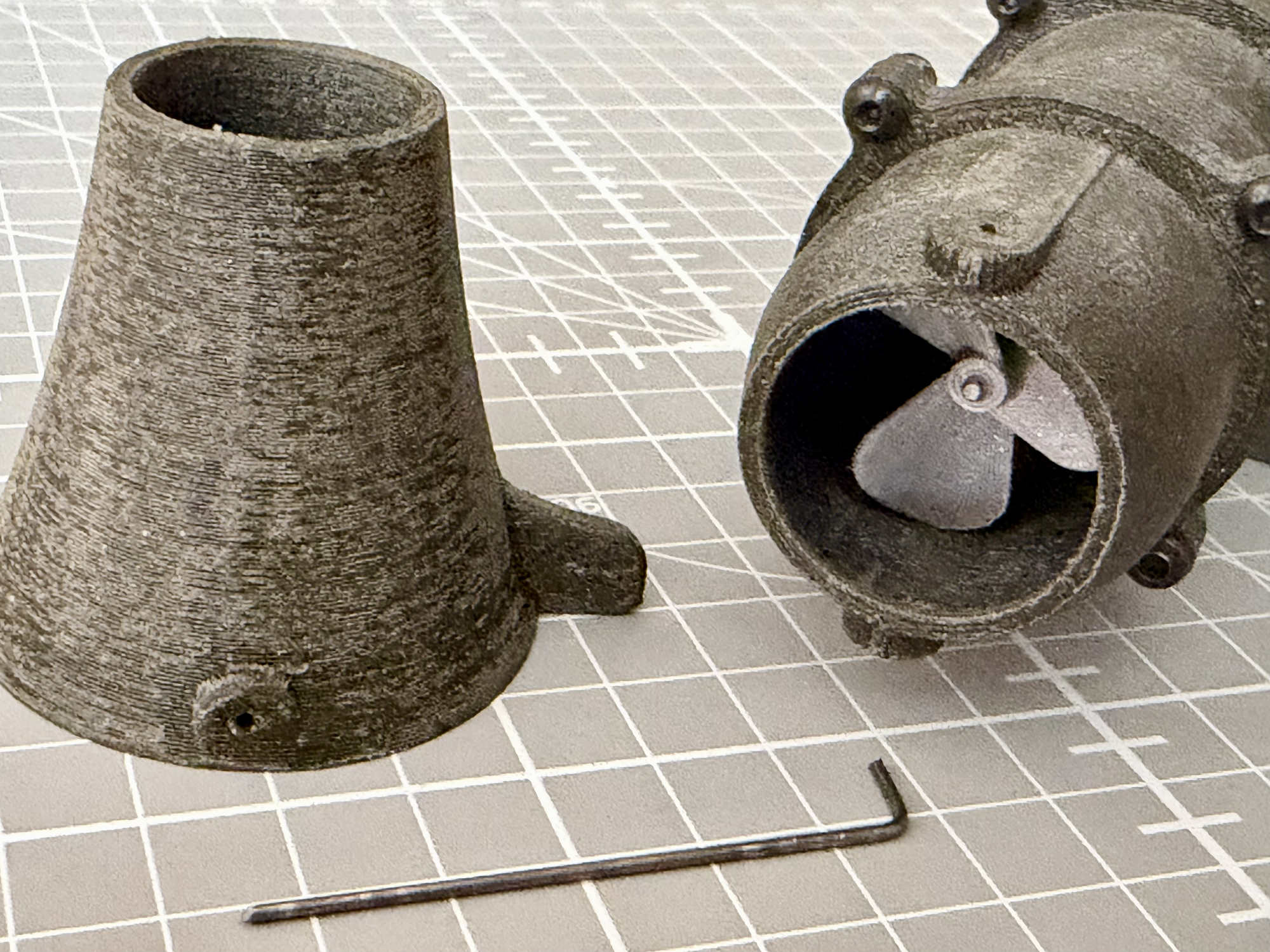

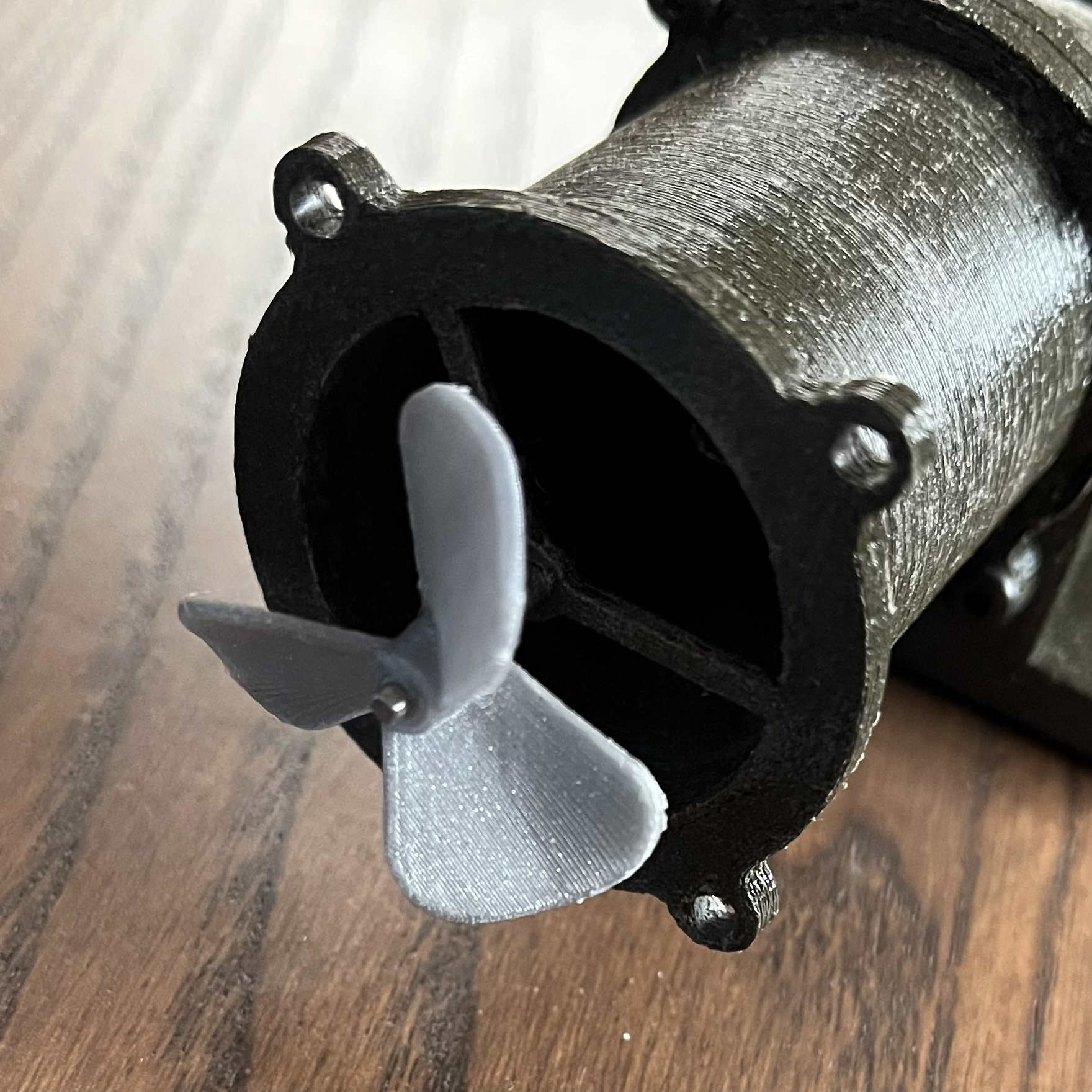

Ở phía sau cụm, cánh quạt thuyền làm việc trong một kênh dòng chảy được bo trơn mượt. Tại đầu ra của hệ thống đẩy có lắp một nozzle để định hướng dòng nước. Nozzle được gắn theo kiểu có thể xoay và được điều khiển bằng servo thông qua linkage, cho phép bẻ hướng tia nước có kiểm soát, từ đó đổi hướng di chuyển của thuyền RC mà không cần một bánh lái (rudder) riêng.

Toàn bộ mẫu được thiết kế chú trọng kích thước gọn, nhẹ và chống nước. Hình học được tối ưu cho in 3D với các vật liệu phù hợp môi trường ướt như PETG hoặc ABS. Kết cấu cũng hỗ trợ lắp ráp, bảo trì dễ dàng và tùy biến kích thước theo động cơ DC lựa chọn, đường kính trục và hiệu năng mong muốn.

Động cơ DC: https://www.rcsvet.sk/stejnosmerne/88496-robitronic-stejnosmerny-motor-razer-540-27t-4046032090936.html
