Scooter - Giá giữ nam châm cho nan hoa (Spoke Magnet Holder)
Mẫu in 3D dùng để giữ nam châm trên nan hoa bánh xe cho scooter hoặc xe đạp, phục vụ hall sensor. Thiết kế canh khoảng cách ~5mm; lưu ý không chỉ dán keo vì nam châm có thể văng vào cụm phanh.
Mô tả
Mình đang làm dự án nâng cấp con scooter Razor Metro EcoSmart của mình cho nó “lực” hơn để chạy đi lại trong thành phố, và bản in này dùng để giữ một cục nam châm trên nan hoa (spokes) của bánh xe. Mình đã in thêm một miếng mỏng để che nam châm trên chi tiết sau khi chắc chắn kích thước và vị trí đều đúng.
ĐỪNG chỉ dùng keo để dán nam châm vào chỗ đó, vì mình từng bị văng nam châm khỏi cái spoke holder, rồi nó bay vào cụm drum brake, bị nghiền nát và mình phải dọn dẹp khá mệt. Khi bạn đã chốt đúng kích thước (ví dụ nam châm tròn như: https://www.amazon.com/Neodymium-Different-Refrigerator-Whiteboard-Miniatures/dp/B0CHSDVZ3L/ref=sr_1_4) thì bạn có thể quyết định cách cố định vĩnh viễn nam châm bên trong cái holder bằng nhựa.

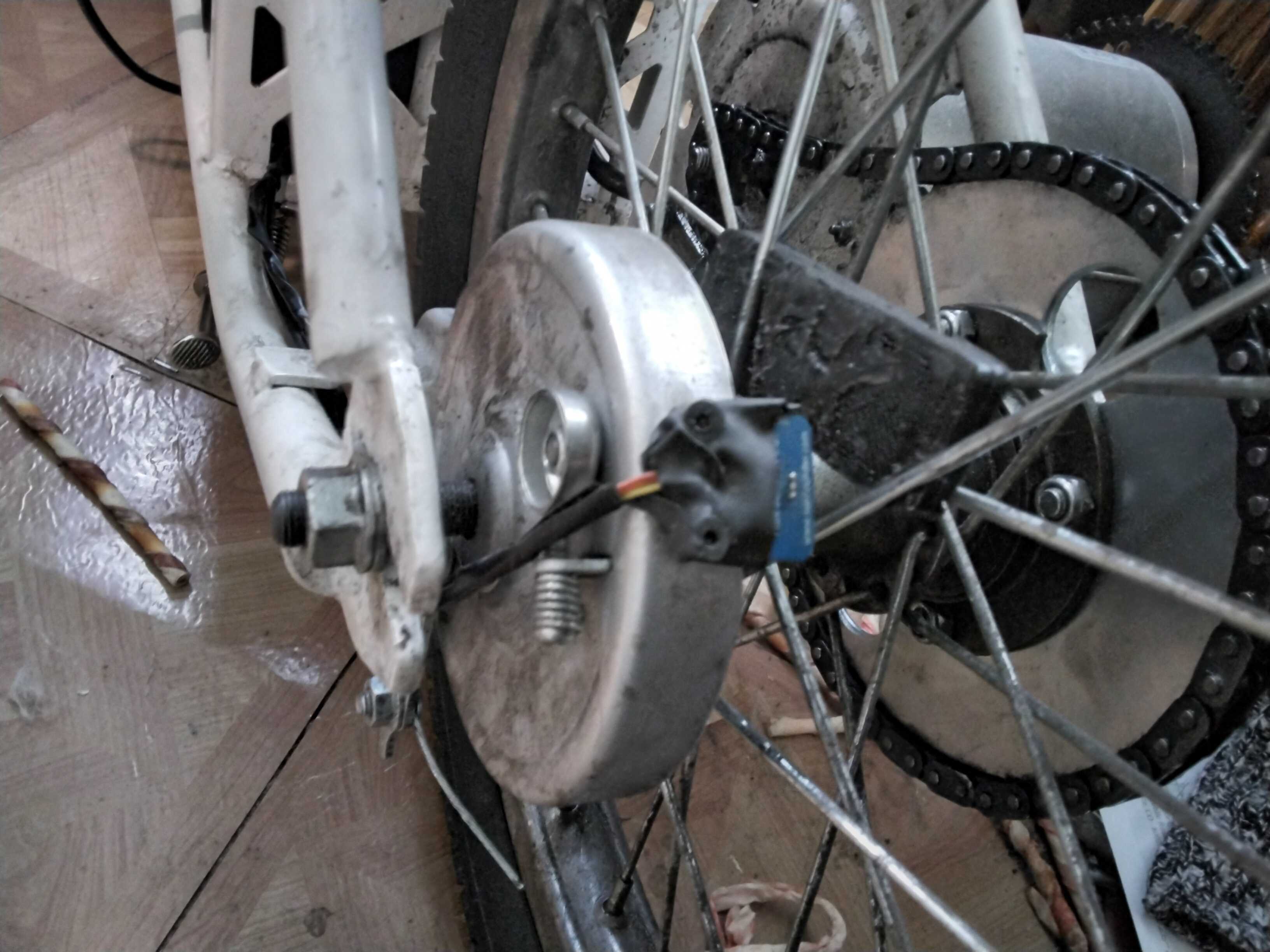

Bạn có thể sẽ muốn/cần chỉnh lại phần kẹp nan hoa của bản in, vì kiểu kẹp dạng chữ thập này đặt nam châm đúng cách hall sensor 5mm (mình lắp hall sensor như một phần của vỏ phanh), nằm ngay phía trên cụm phanh. Nhờ vậy mình mới canh được khoảng cách “đẹp” 5mm giữa nam châm và chip hall sensor.
