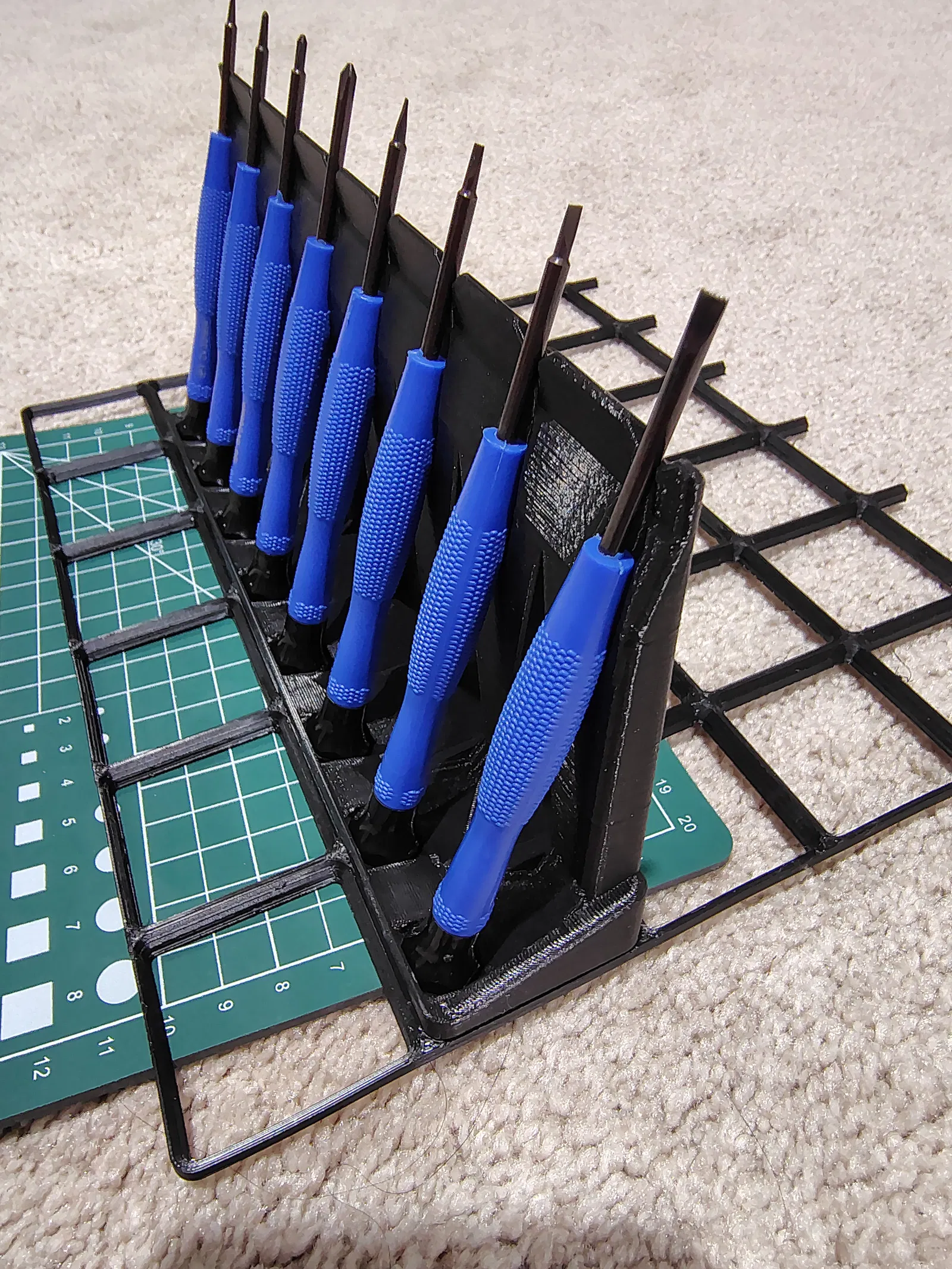

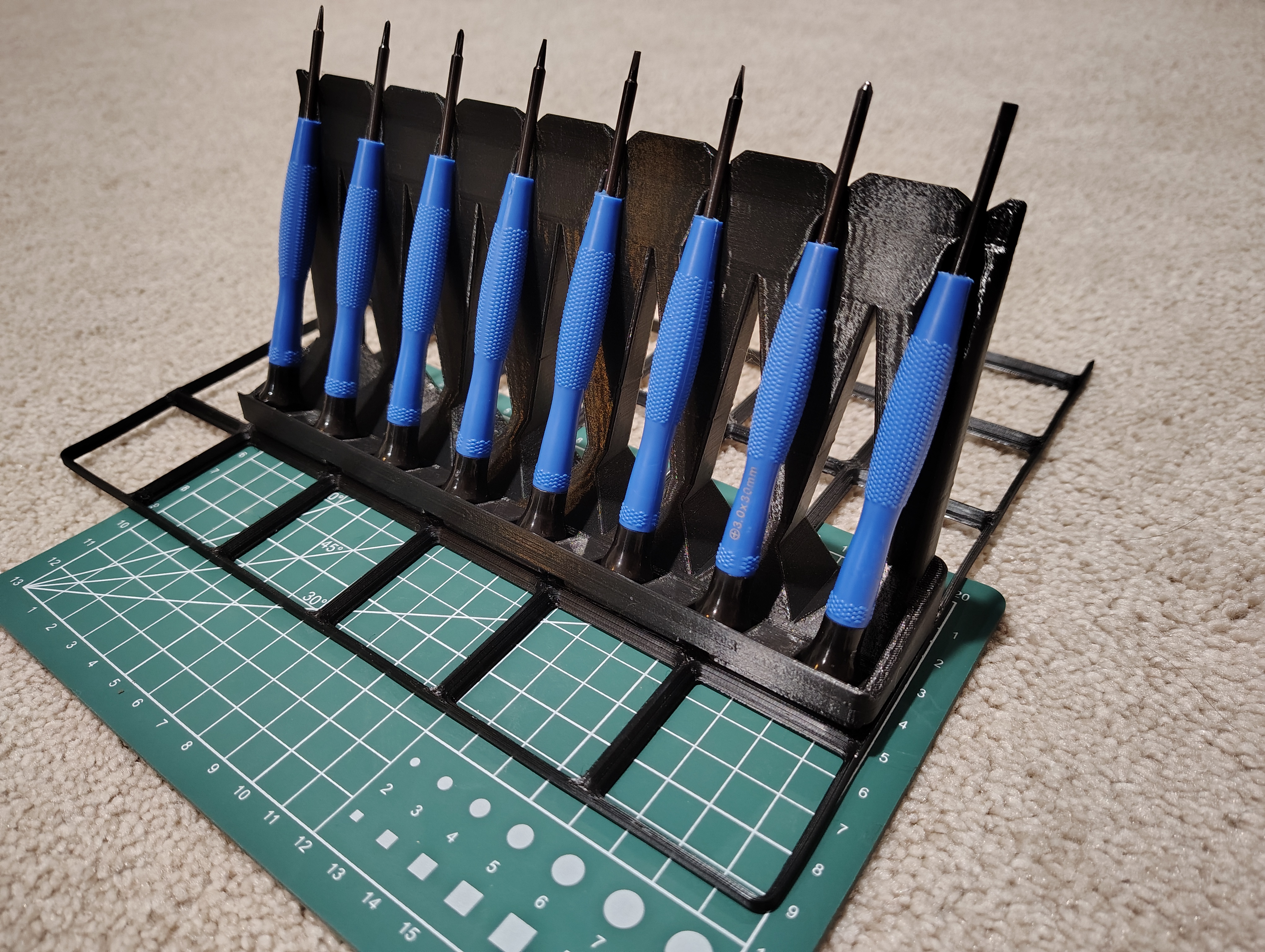

Giá để tua vít chính xác Gridfinity 5x1 (Precision Screwdriver Stand)

Mình làm cái này để giữ 8 cây tua vít mình mua kèm bộ dụng cụ sửa kính từ mấy năm trước: https://www.amazon.com/dp/B095SDNYNZ và từ đó tới giờ cứ để lăn lóc trong phòng máy tính mà không có chỗ “ở” đàng hoàng.

Mình cố tình thiết kế sao cho nó KHÔNG quá kén loại tua vít.
Nó được thiết kế cụ thể theo thông số của bộ tua vít này:

• Tổng chiều dài phần tay cầm 85mm (từ đáy tới hết phần nhựa) và thuôn còn ~8mm

• “Shaft” 2mm

• “Base” nhỏ hơn 14mm

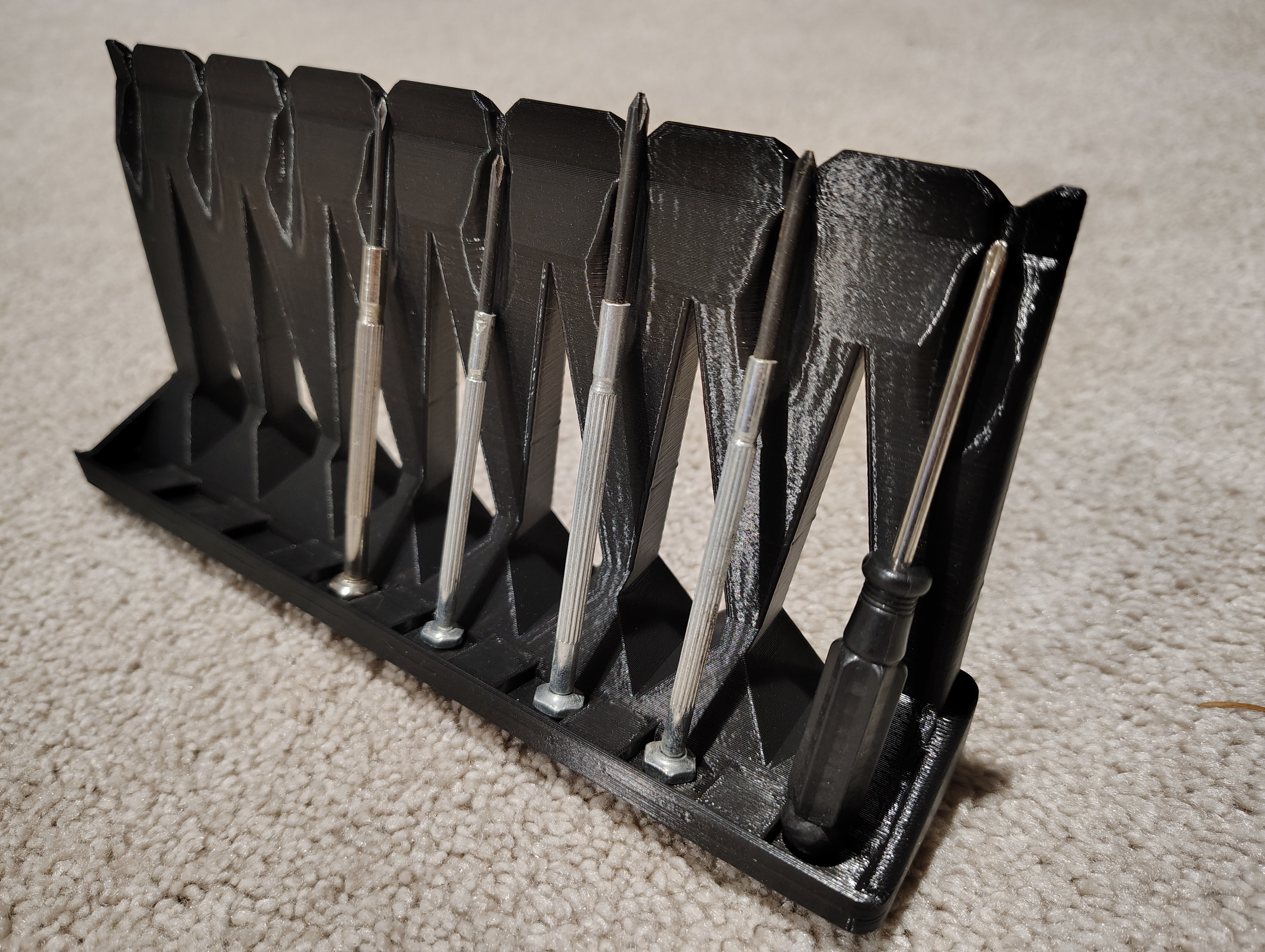

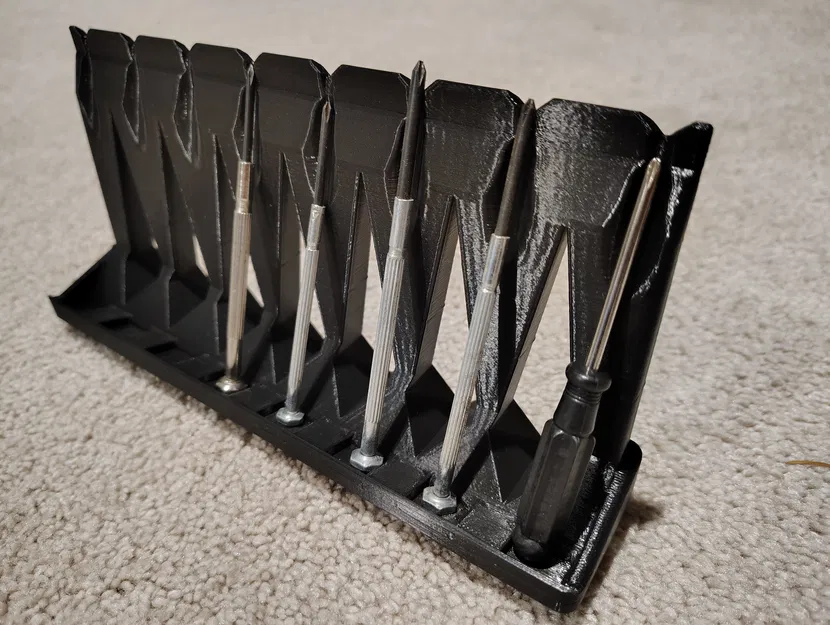

NHƯNG — mình cũng quăng thử vài cây tua vít khác đang có sẵn vào, và nó vẫn xài ổn. Vì về cơ bản đây chỉ là một cái “rest” để tựa, có thêm rãnh để đỡ phần shaft.

Tính năng thiết kế

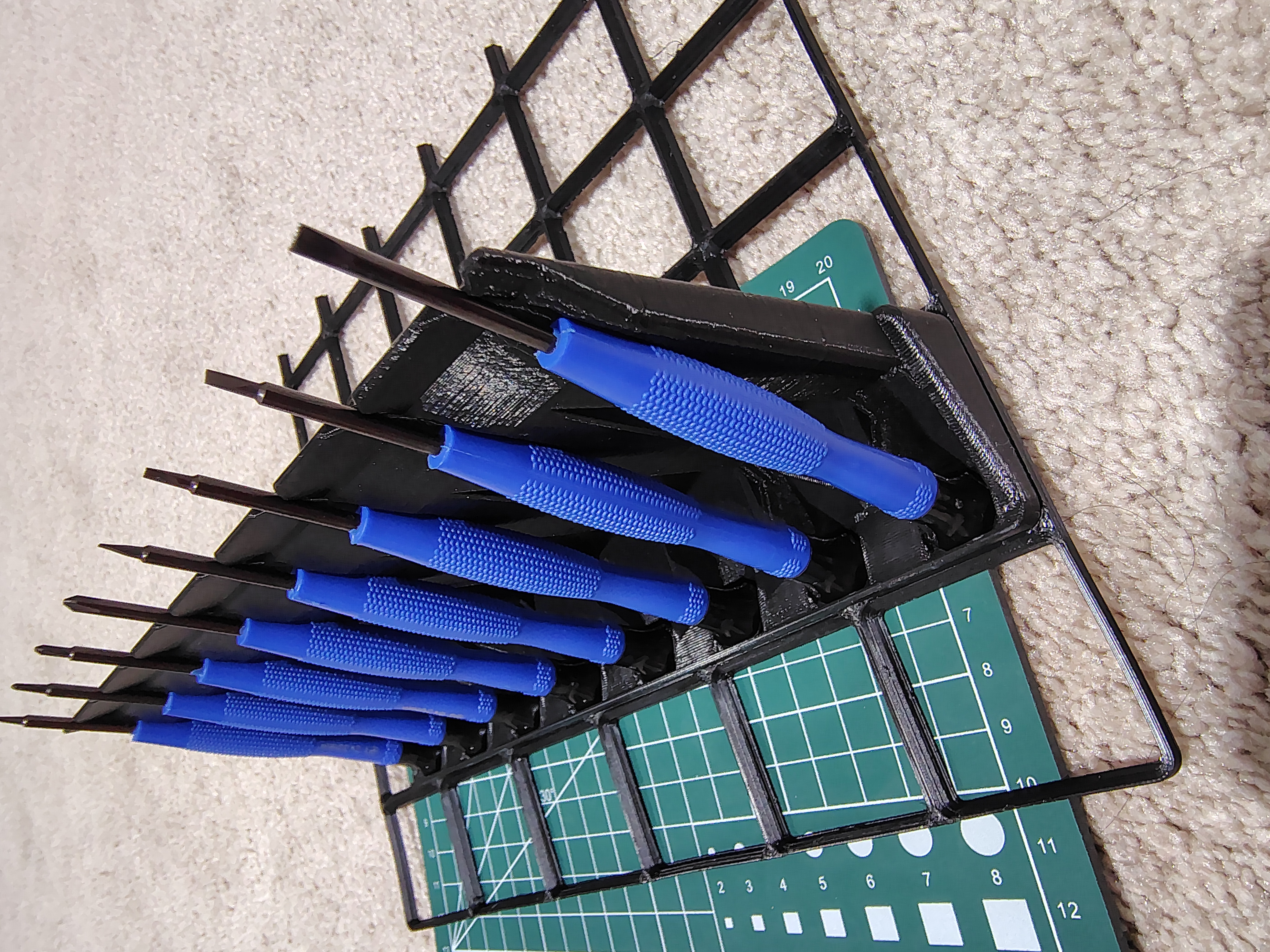

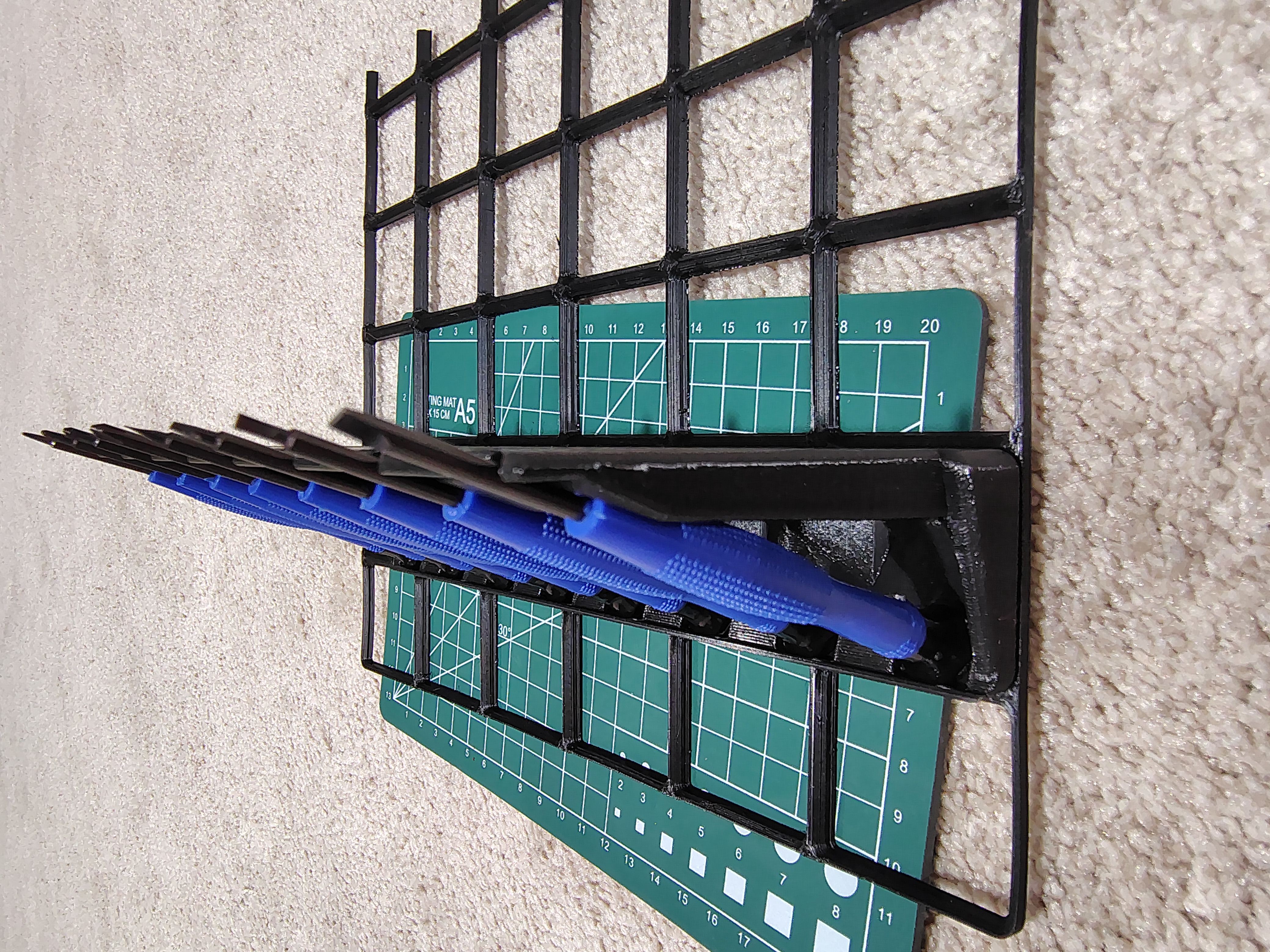

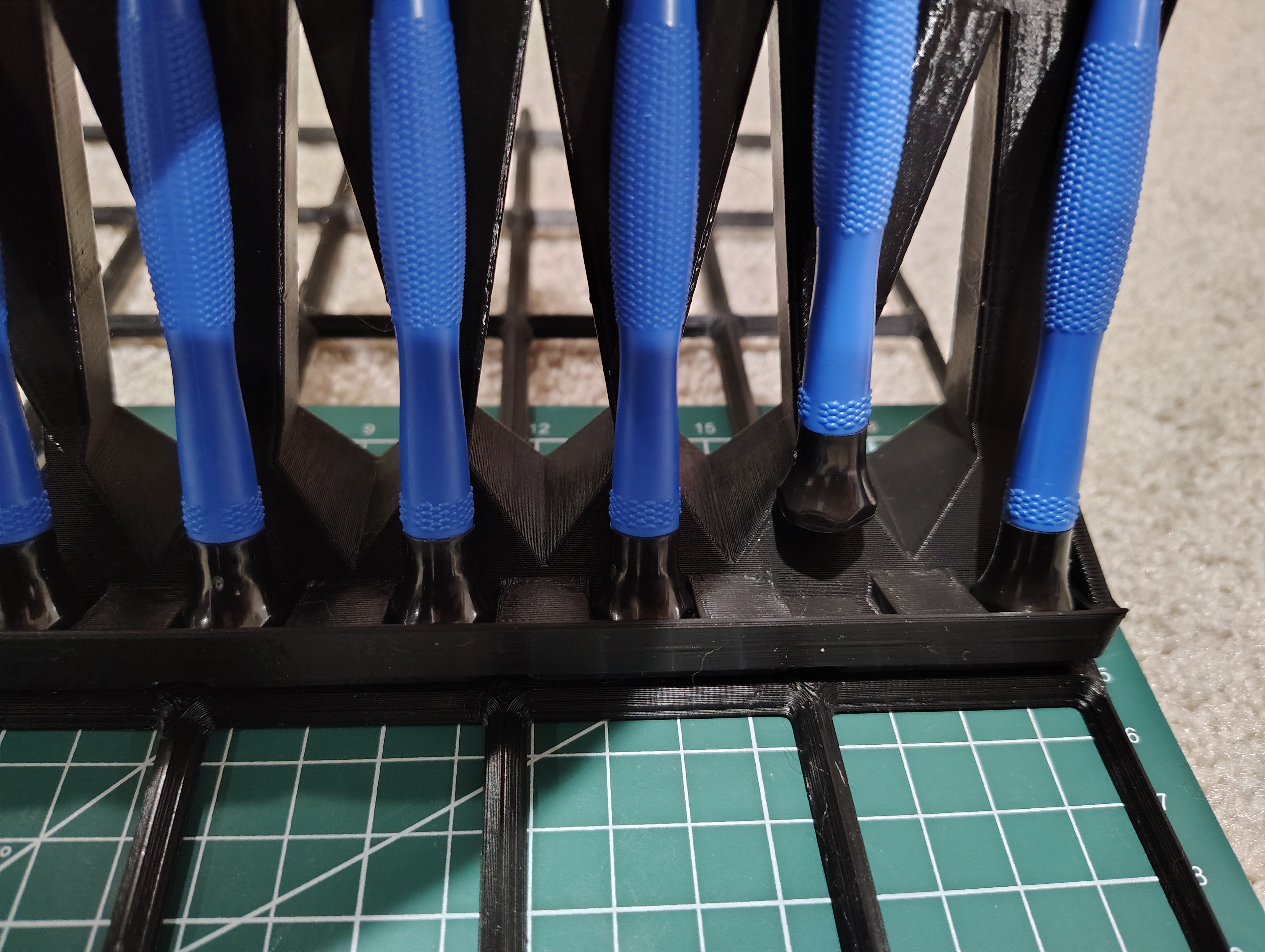

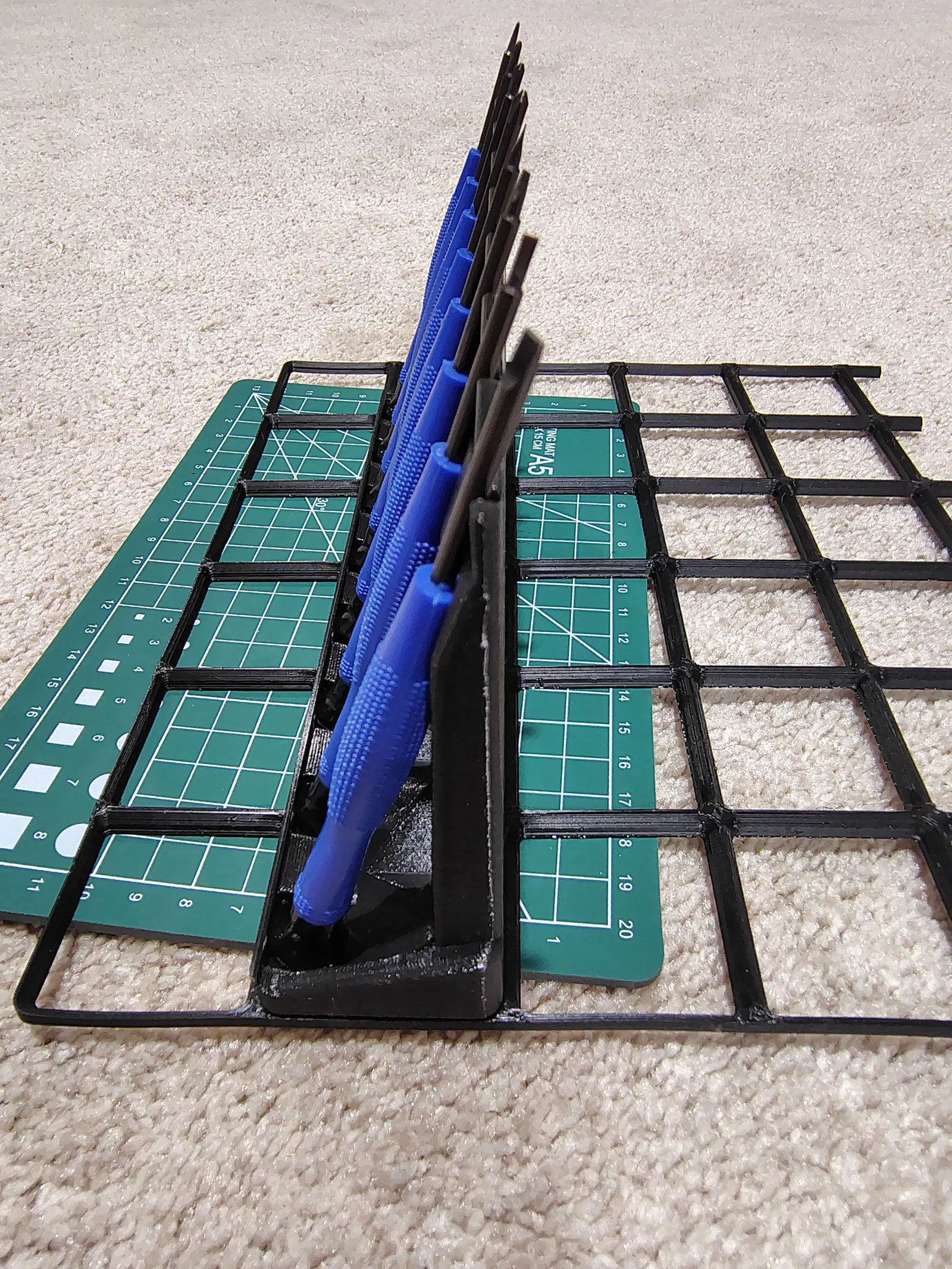

• Đế nghiêng (canted base) có các khe định vị (indexing slots), kèm một tấm chặn phía sau 45 độ khá lớn để giúp canh và trượt vào các điểm định vị ở đế khi đặt xuống. Mình có test vài bản prototype để coi người nhà lấy/đặt nhanh cỡ nào, rồi tối ưu theo hướng dễ cầm lấy ("grabability").

• Phần đỡ “body” dạng thuôn để hợp với tay cầm thuôn, đồng thời cũng khiến thiết kế này khá “dễ tính”

• Vừa khá đẹp trong không gian 1 Gridfinity depth (đầu tua vít có nhô ra phía trên một chút xíu), nhưng vẫn rất vững

• Có 6 lỗ gắn nam châm 6x2 để hạn chế bị ngã (dù khi test thì chuyện này hầu như không xảy ra, vì trọng tâm của cả cụm vốn đã khá thấp).

File dự án

Link model Onshape miễn phí:

https://cad.onshape.com/documents/55170d80df00878f3983315c/v/2d9f9c0e327160748c3ea3b2/e/08209fe1fa06647a3296dfeb?renderMode=0&uiState=695b85a844623c7841a6b4c6
