Case bàn phím Cornholius (Cornholius keyboard case)

Dự án bàn phím không dây Cornholius khởi đầu từ một PCB thay thế dạng “drop-in” dùng bluetooth cho bàn phím ergonomic custom Foostan Cornelius. Nguồn PCB và các file để đặt mua cả PCB lắp ráp sẵn lẫn switch plate FR4 có trong Github repository của mình.

Xin cảm ơn rất nhiều anh Foostan—nhờ anh release nguồn PCB của bản stock PCB (chỉ wired) mà dự án này, nếu không nói là khả thi, thì cũng dễ hơn rất nhiều.

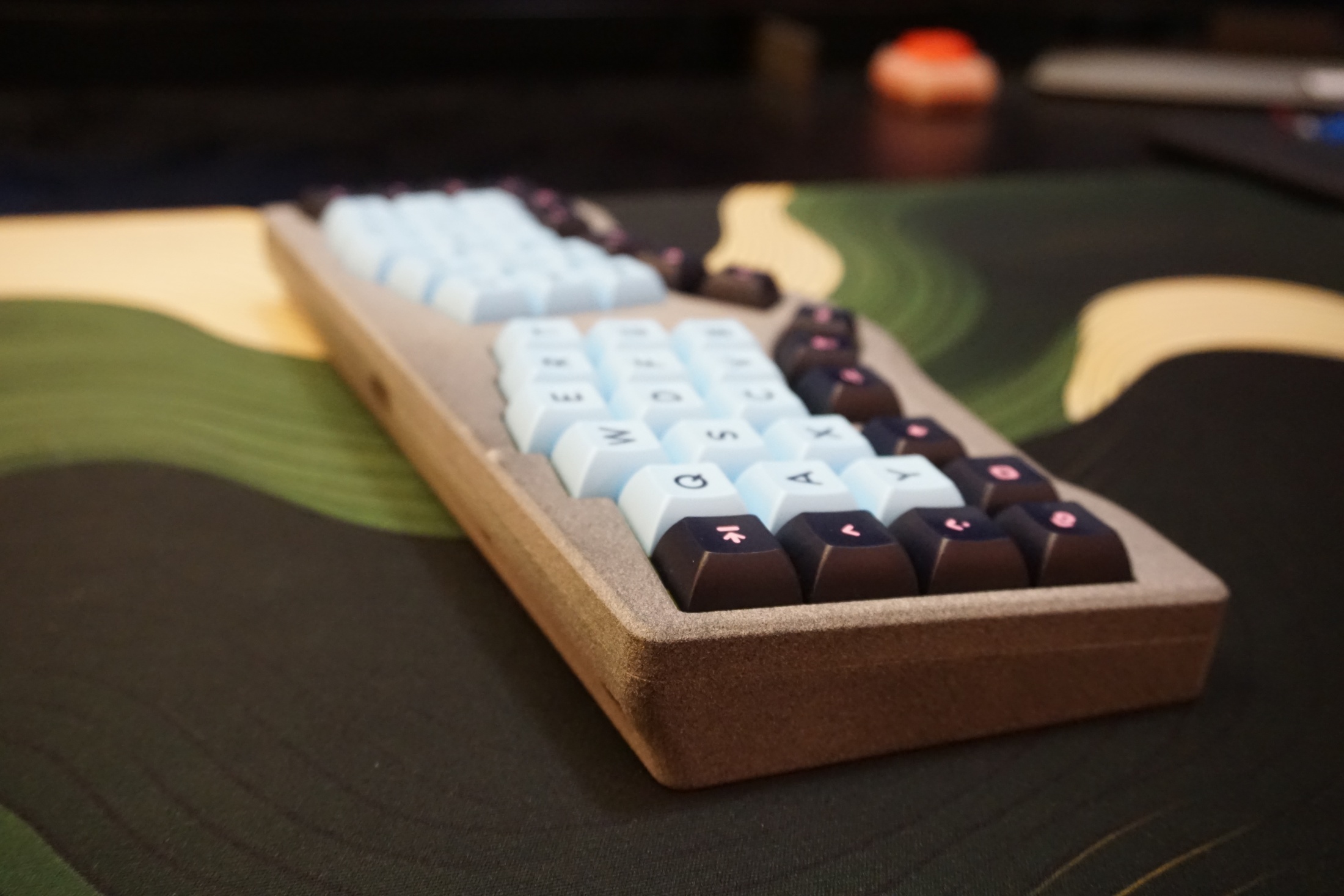

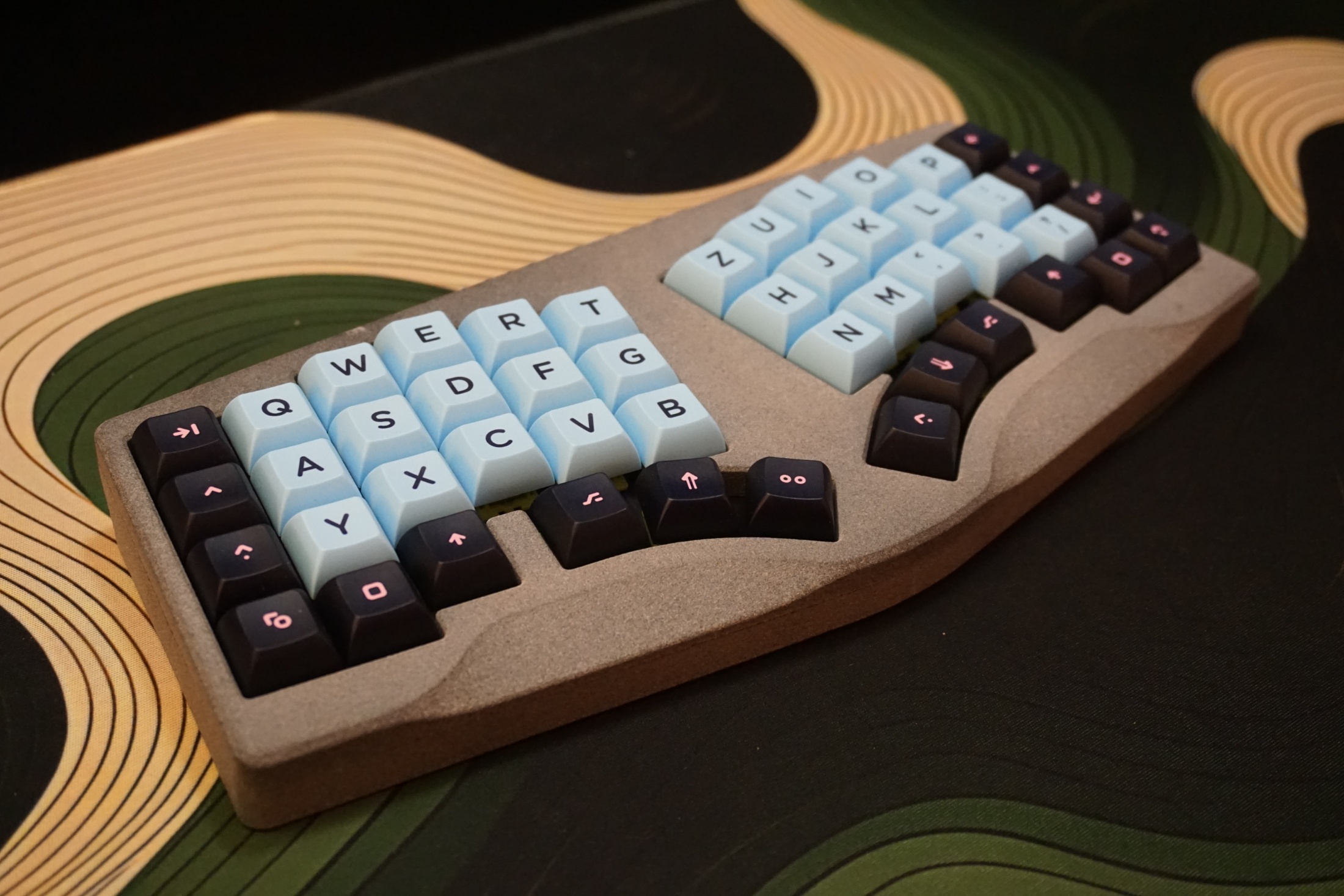

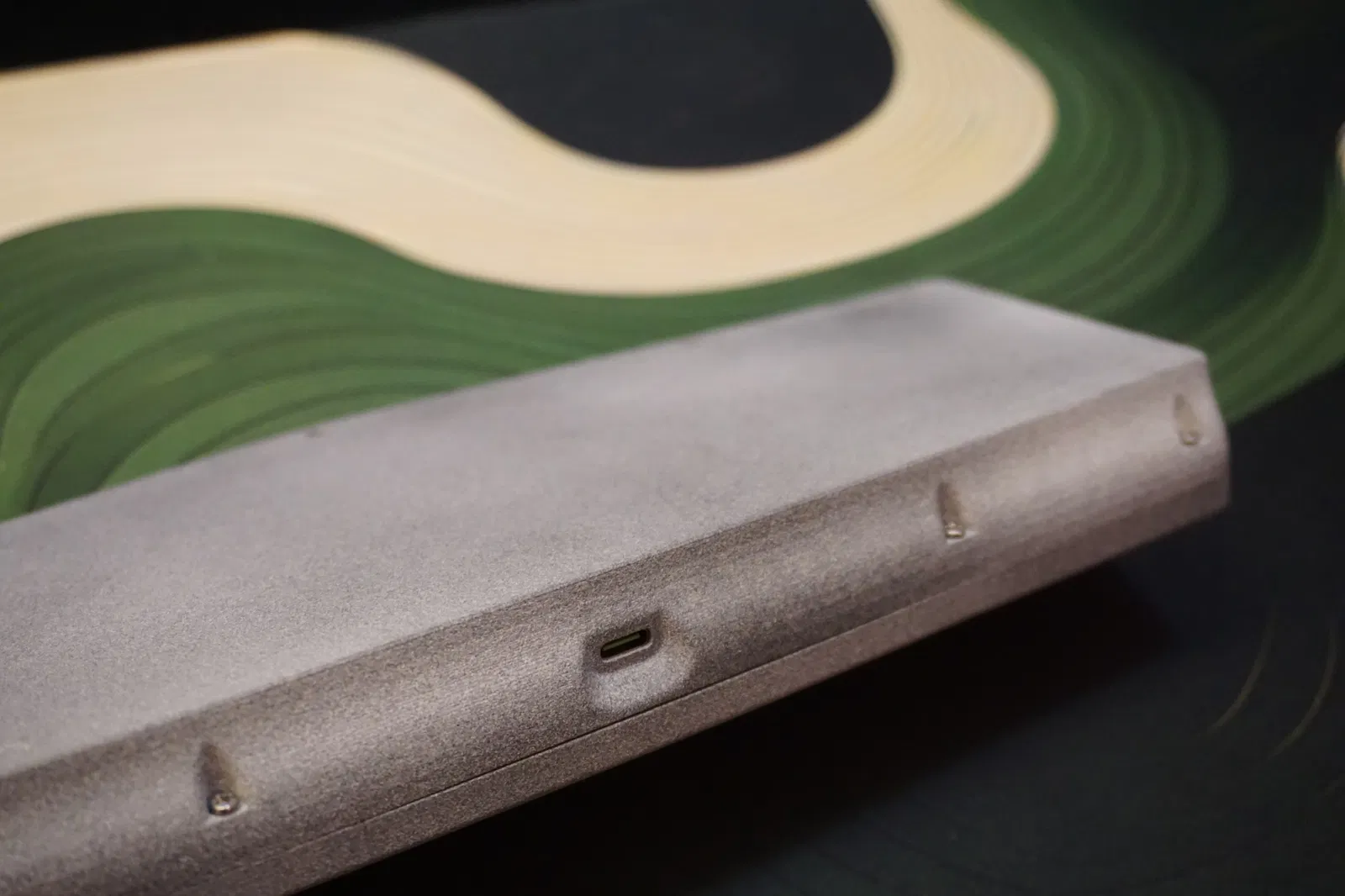

Do mình còn dư vài cái PCB nên mình quyết định thiết kế luôn case riêng để lắp vừa chúng—vậy là ra đời Cornholius case. Mình chưa thử in bộ này bằng FDM, nhưng chắc là in cũng khá dễ. Prototype của mình được jlcpcb in MJF; do thiết kế cho FDM nên khi in MJF nó bị cong vênh khá nặng...

Lưu ý là các part này khá lớn và sẽ không vừa các máy “regular” như mk4 hoặc Core One. Trừ khi bạn có XL, Core One L hoặc máy có khổ in tương đương, còn không thì bạn sẽ phải in mỗi part làm hai miếng rồi dán/ghép lại.

Phần cứng cần thêm ngoài các chi tiết in 3D:

• 8 vòng o-ring (ID 22mm, OD 26mm, đường kính dây 2mm)

• 9 tán nhiệt (heat inserts) (M2, dài 3mm, đường kính ngoài 3.5mm)

• 9 ốc M2x10 đầu trụ (cylinder head) (mình dùng ISO 14579)

• Cornholius PCB (xem repo github)

• Tuỳ chọn: Cornholius Plate (xem repo github nếu bạn muốn làm FR4 thay vì in)

• Pin HAC-006 (có thể mua dạng linh kiện thay thế/sửa Joycon)

• 48 switch chuẩn MX (lý tưởng là loại 5pin)

• Keycaps chuẩn MX
