Aurion Trinity 5 (Loa Bluetooth)
Mẫu Aurion Trinity 5 là loa Bluetooth cao cấp dùng 5 ampli (2x TPA3116, 3x TPA3118) và DSP ADAU1701, kết hợp nhiều driver Dayton Audio. Dự án vẫn đang phát triển và sẽ còn cập nhật thêm.
Mô tả
Đây là mẫu loa Bluetooth của mình, dùng 5 ampli (AMP) và ADAU1701 (DSP).
Lưu ý là dự án vẫn đang trong quá trình phát triển, và mình sẽ bổ sung thêm nhiều thứ nữa trong tương lai.

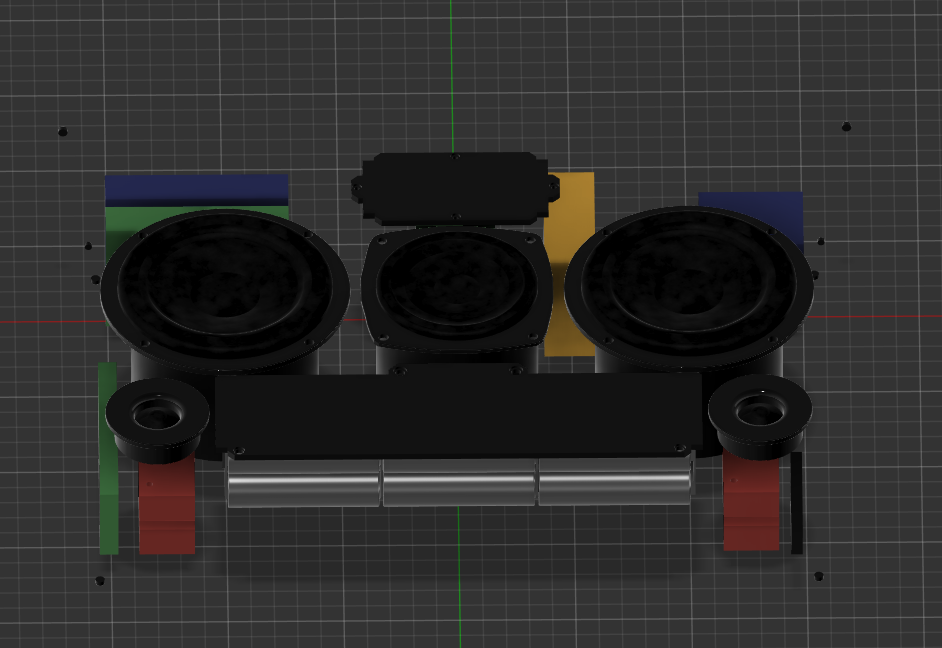

Dưới đây là một số thông tin về phần nội thất (internals) của loa:
AMPs:
2x TPA3116 24VDC 50W trên 4ohms
3x TPA3118 16VDC 25W trên 4ohms
DSP:
1x ADAU1701
Speakers:
2x LF: Dayton Audio TCP115-4 4
2x HF: Dayton Audio ND16FA-4 Dome Tweeter
1x FR: Dayton Audio PC83-4 3" Full-Range Poly Cone Driver
(Tất cả có trong file PDF)
Converters:
4x Przetwornica DC-DC step-up & step-down XL6009
1x step-up/down buck-boost 1.25V-30V 5A
BMS:
1x BMS 6S 40A do akumulatorów Li-Ion
PD trigger:
1x USB-C 100W 5A PD QC
