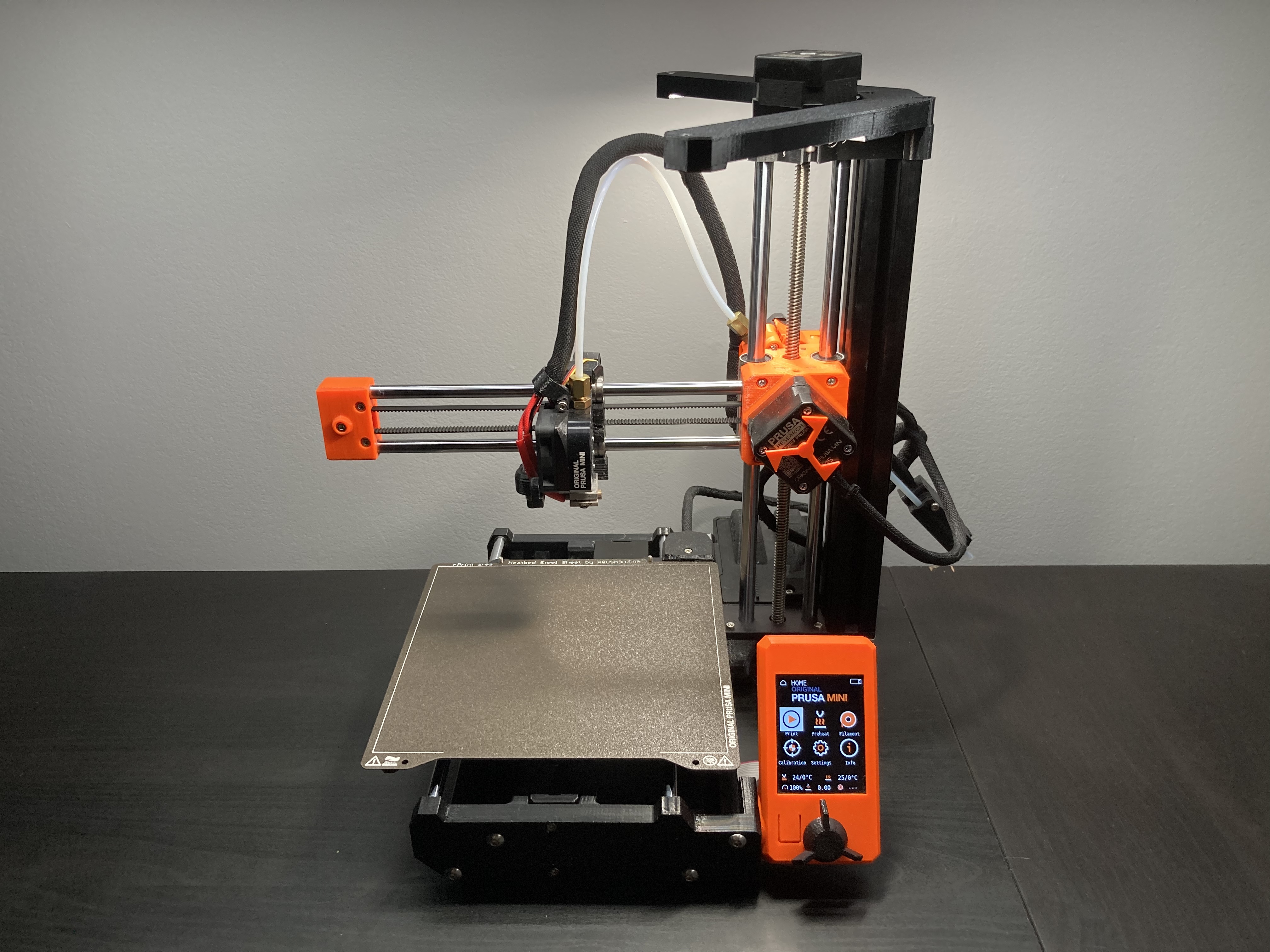

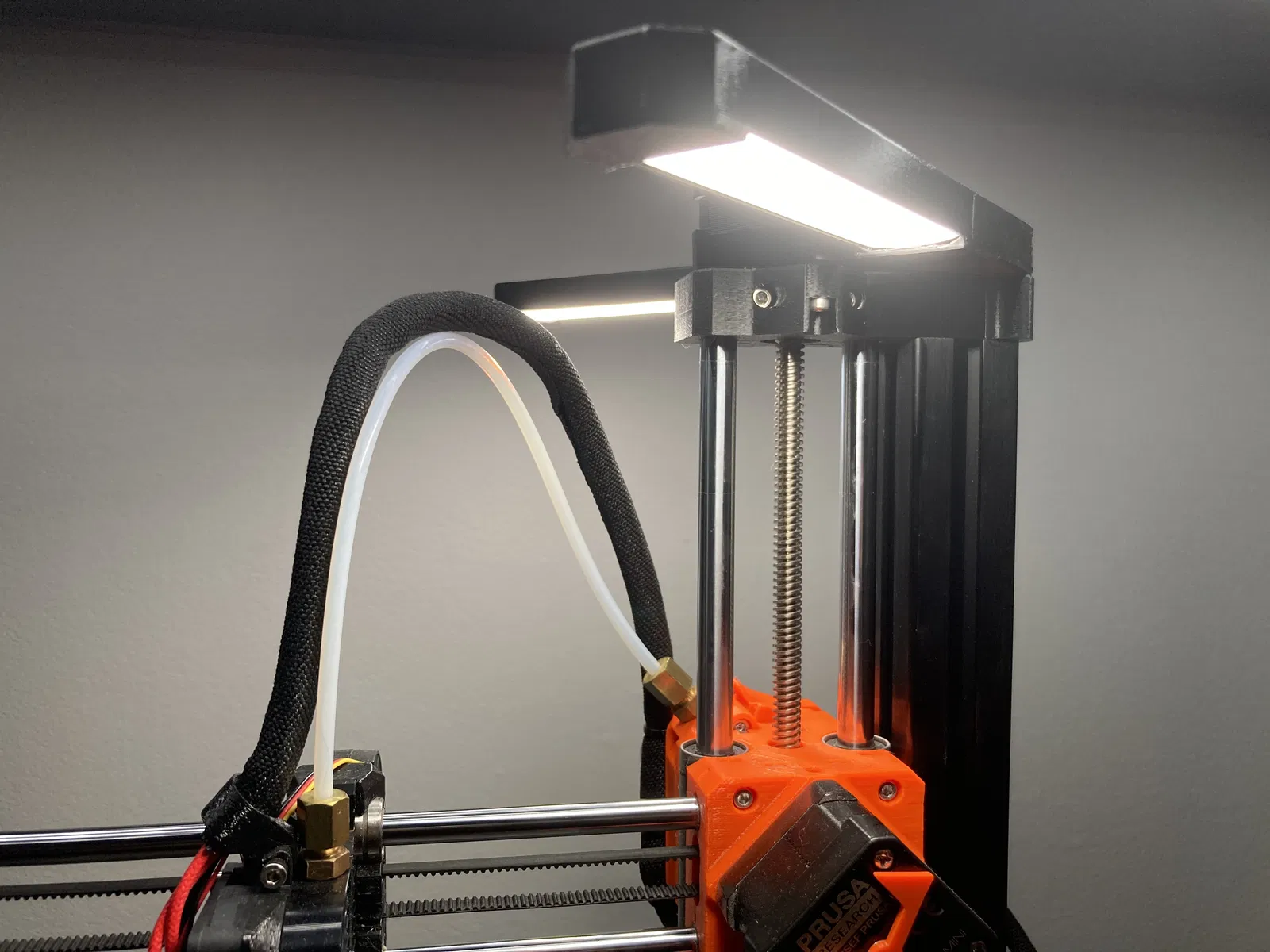

Thanh đèn LED cho Prusa MINI

Thanh đèn LED cho Prusa MINI. Giá đỡ được thiết kế để vừa với thanh nhôm hình chữ U kích thước 11x24mm và có khoang rỗng bên trong để luồn dây xuống mặt sau khung máy in cho gọn gàng. Giá đỡ cũng có một lỗ để gắn công tắc nguồn. Dải đèn LED có thể được cấp nguồn bằng bộ nguồn của máy in bằng cách sử dụng dải đèn LED 24V.

Do nhu cầu điện của bàn nhiệt, bạn có thể nhận thấy ánh sáng đèn LED hơi nhấp nháy nhẹ khi bàn nhiệt bật và tắt trong quá trình in. Để khắc phục điều này, bạn có thể:

1. Sử dụng hộp nguồn ngoài để cấp nguồn cho đèn LED bằng bộ nguồn 24V bên ngoài.

• hoặc -

2. Người dùng Printables @RetroModder_310561 đã phát triển một mạch điều chỉnh độ sáng giúp khắc phục hiện tượng nhấp nháy đèn LED khi cấp nguồn từ bộ nguồn của máy in. Bạn có thể mua mạch này từ cửa hàng Etsy của họ.

Xem bên dưới để biết hướng dẫn lắp ráp.

Đây là thanh đèn LED cho Prusa MINI. Nhấn vào bên dưới để xem các phiên bản dành cho MK2/MK3/MK4.

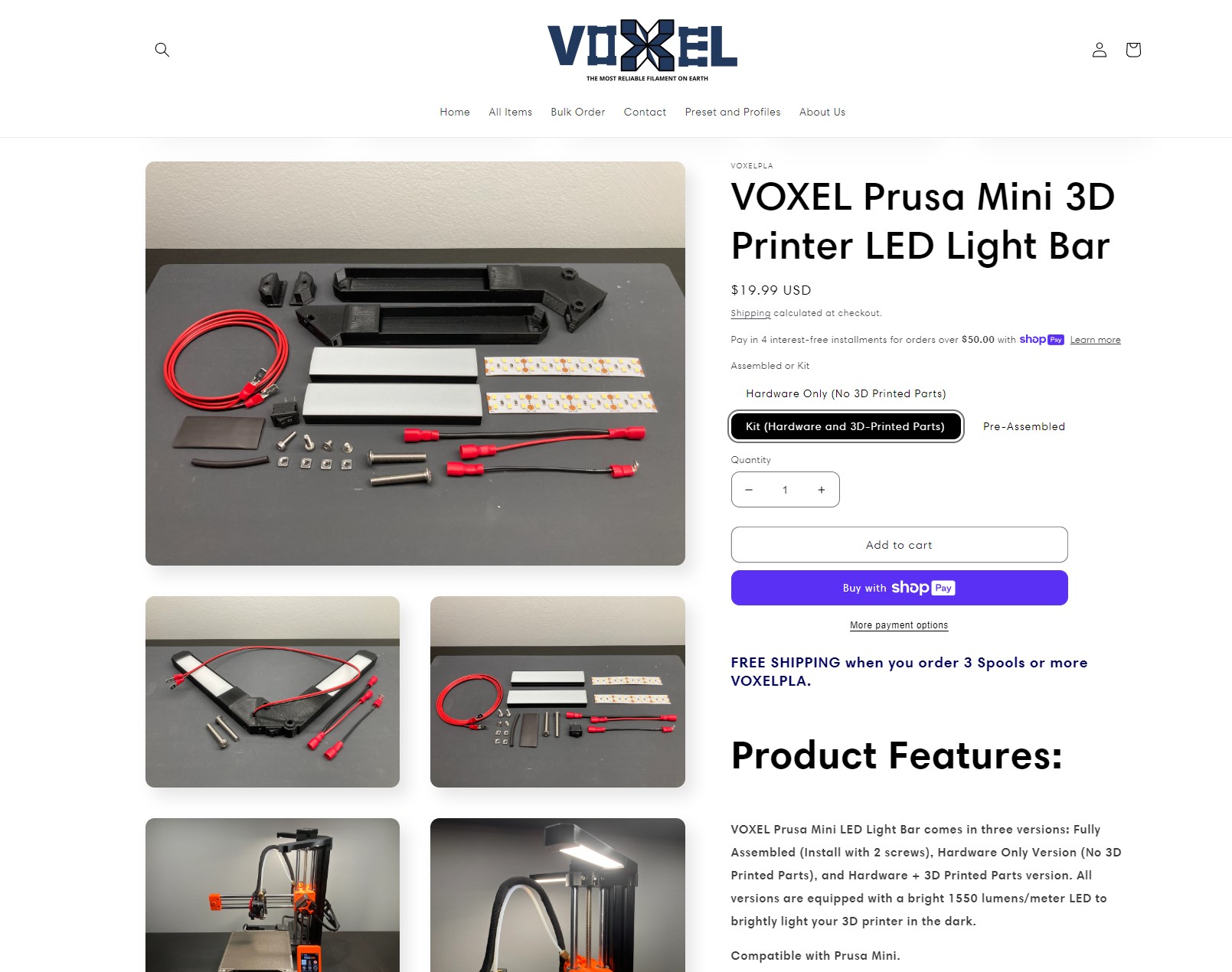

Tôi đã hợp tác với VOXELPLA để cung cấp Bộ đèn LED MINI dưới dạng bộ dụng cụ và thanh đèn LED được lắp ráp sẵn. Truy cập Cửa hàng VOXELPLA để biết thêm chi tiết.

Tệp tin: MINI Light Bar v2: Phiên bản mới của MINI Light Bar tích hợp tất cả các tính năng của các phiên bản cũ. In phẳng và có thể sử dụng tất cả các bộ phận dự phòng. Tệp được định hướng đúng để in, không cần hỗ trợ. Nên dùng tấm in vân nổi để có bề mặt đẹp.

Hộp nguồn ngoài: Bộ phận tùy chọn để cấp nguồn cho đèn LED từ bộ nguồn bên ngoài.

Chân đế: Bộ phận tùy chọn cho những ai sử dụng bộ truyền động kép Bondtech Extruder và cần thêm khoảng trống. Chân đế thêm 2cm khoảng trống. Nếu bạn muốn ít hơn, hãy sử dụng chức năng cắt trong PrusaSlicer để giảm chiều cao. LƯU Ý: Nếu bạn sử dụng chân đế này, các vít M5 30mm đi kèm trong bộ phụ kiện có thể sẽ không tới. Bạn cần tìm vít M5 dài hơn.

Tệp tin phiên bản cũ: CŨ - MINI Light Bar v1: Phiên bản cũ của MINI Light Bar. Tệp được định hướng đúng để in, không cần hỗ trợ. Cần tấm in mịn để vừa khít các bộ phận vỏ trước và sau và bám dính tốt vào bàn in.

CŨ - Nắp: Phiên bản cũ của nắp giữ các kênh đèn LED. Tệp được định hướng đúng để in. Cần viền khi in. Sử dụng với tệp CŨ - MINI Light Bar v1.

Nhật ký thay đổi: 12-05-2023: Đã thêm phiên bản MINI Light Bar v2. Cập nhật hướng dẫn lắp ráp để phản ánh thanh đèn v2.

Hướng dẫn in

Cài đặt in khuyến nghị: Loại sợi in: PETG Cài đặt in: Chế độ CHẤT LƯỢNG 0.20mm Điền: 15% Gyroid Hỗ trợ: Không có, các bộ phận được thiết kế đặc biệt để không cần hỗ trợ.

Phần cứng yêu cầu (v2): Thanh nhôm chữ U Dải đèn LED hai hàng 24V Dây AWG 22 Công tắc nguồn (KCD11 10x15mm) Số lượng: 4 - Đai ốc vuông M3 mỏng (dày 1.8mm) Ốc vít: Số lượng: 2 - Ốc M5 x 30mm đầu tròn Số lượng: 2 - Ốc đầu mũ M3 x 10mm Số lượng: 2 - Ốc đầu chìm M3 x 5mm (Bộ phận được thiết kế cho ốc đầu chìm nhưng cũng có thể thay thế bằng ốc đầu mũ M3x10)

Phần cứng yêu cầu (v1): Thanh nhôm chữ U Dải đèn LED hai hàng 24V Dây AWG 22 Công tắc nguồn (KCD11 10x15mm) Số lượng: 6 - Chèn đồng thau M3 Ốc vít: Số lượng: 2 - Ốc M5 x 30mm đầu tròn Số lượng: 2 - Ốc đầu mũ M3 x 10mm Số lượng: 4 - Ốc đầu chìm M3 x 5mm

Phần cứng tùy chọn (v1 và v2): Ống co nhiệt Dây AWG 16 Jack cắm nguồn DC Đầu cốt spade 4.8mm đực/cái Đầu cốt vòng M3

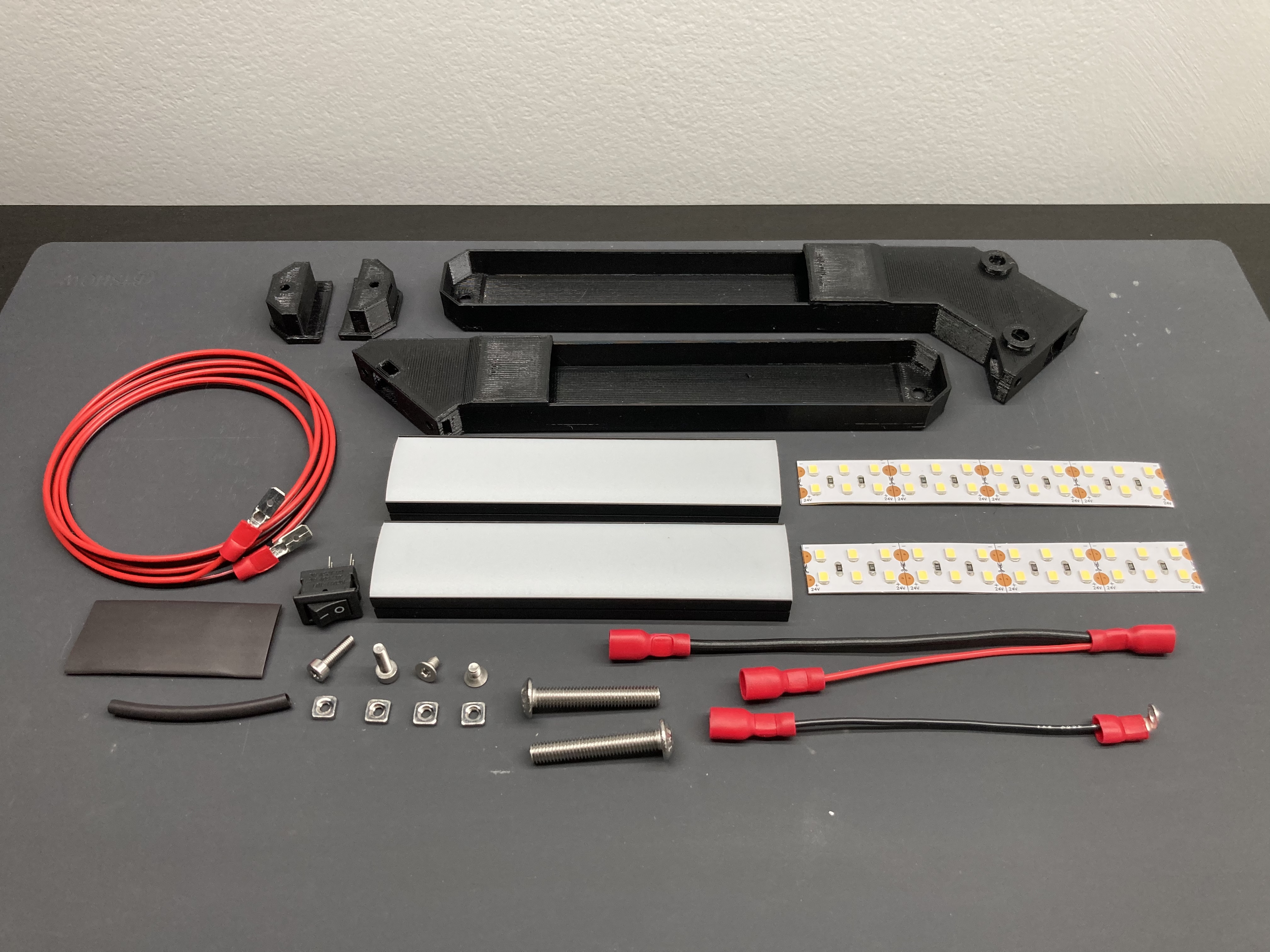

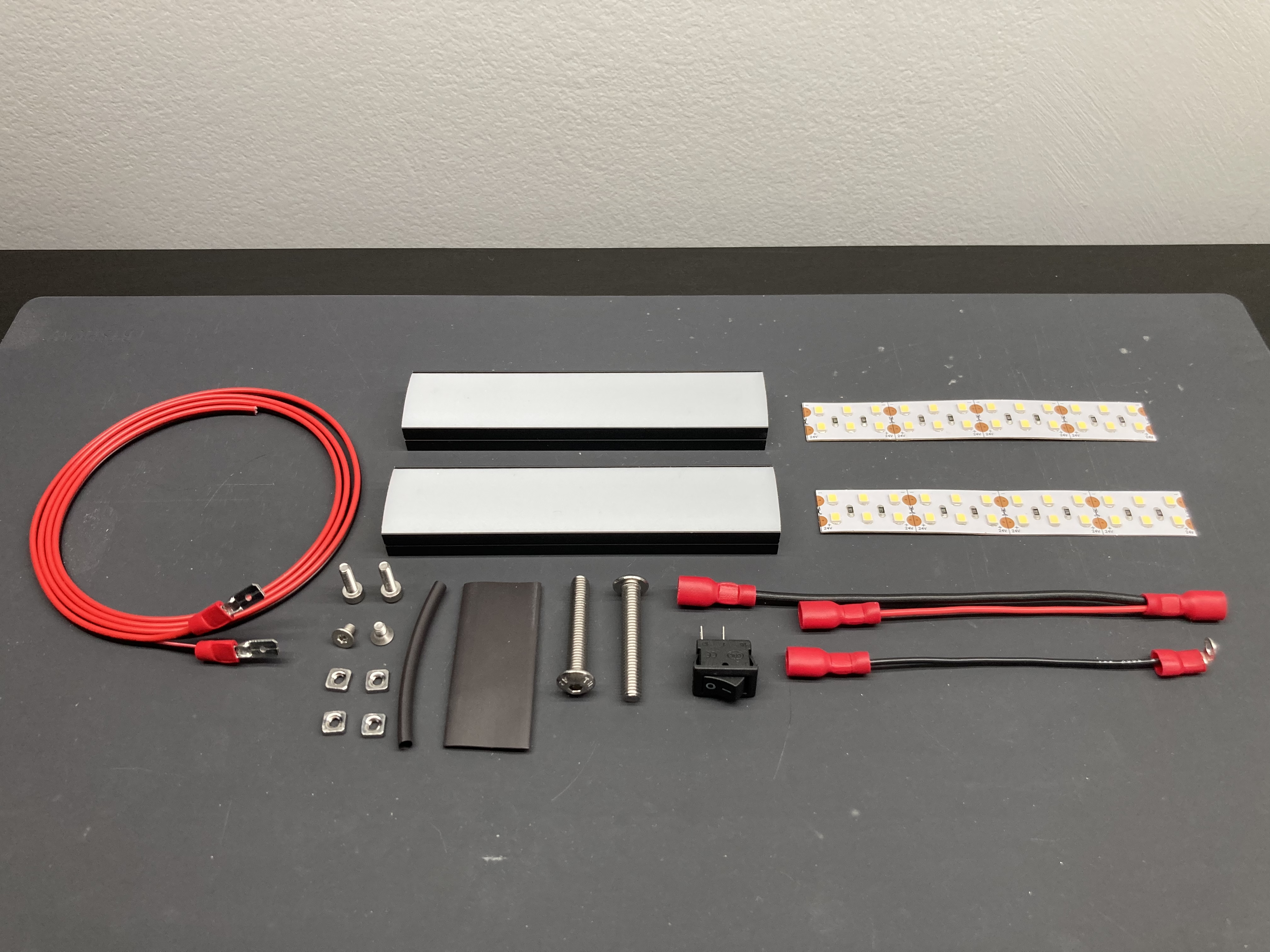

Bộ phụ kiện phần cứng

Mua bộ phụ kiện phần cứng từ VOXELPLA.com tại liên kết trên.

Công cụ: Kìm tuốt dây Mỏ hàn Cờ lê lục giác 2mm, 2.5mm, 3mm Cưa sắt (không cần thiết nếu mua bộ phụ kiện phần cứng) Kìm bấm cos (không cần thiết nếu mua bộ phụ kiện phần cứng)

Hướng dẫn lắp ráp

Cắt vật liệu theo chiều dài

Nếu bạn mua bộ phụ kiện phần cứng, bạn có thể bỏ qua các bước này vì tất cả vật liệu đã được cắt theo đúng chiều dài.

1. Cắt thanh chữ U dài 105mm và kiểm tra xem nó có trượt vào vỏ không. Dùng dũa kim loại để bo tròn các cạnh sắc để dễ trượt hơn.

2. Cắt dải đèn LED tại các vị trí cắt được chỉ định để vừa với thanh chữ U.

3. Cắt dây dài 90cm (36 inch).

Bộ đèn MINI

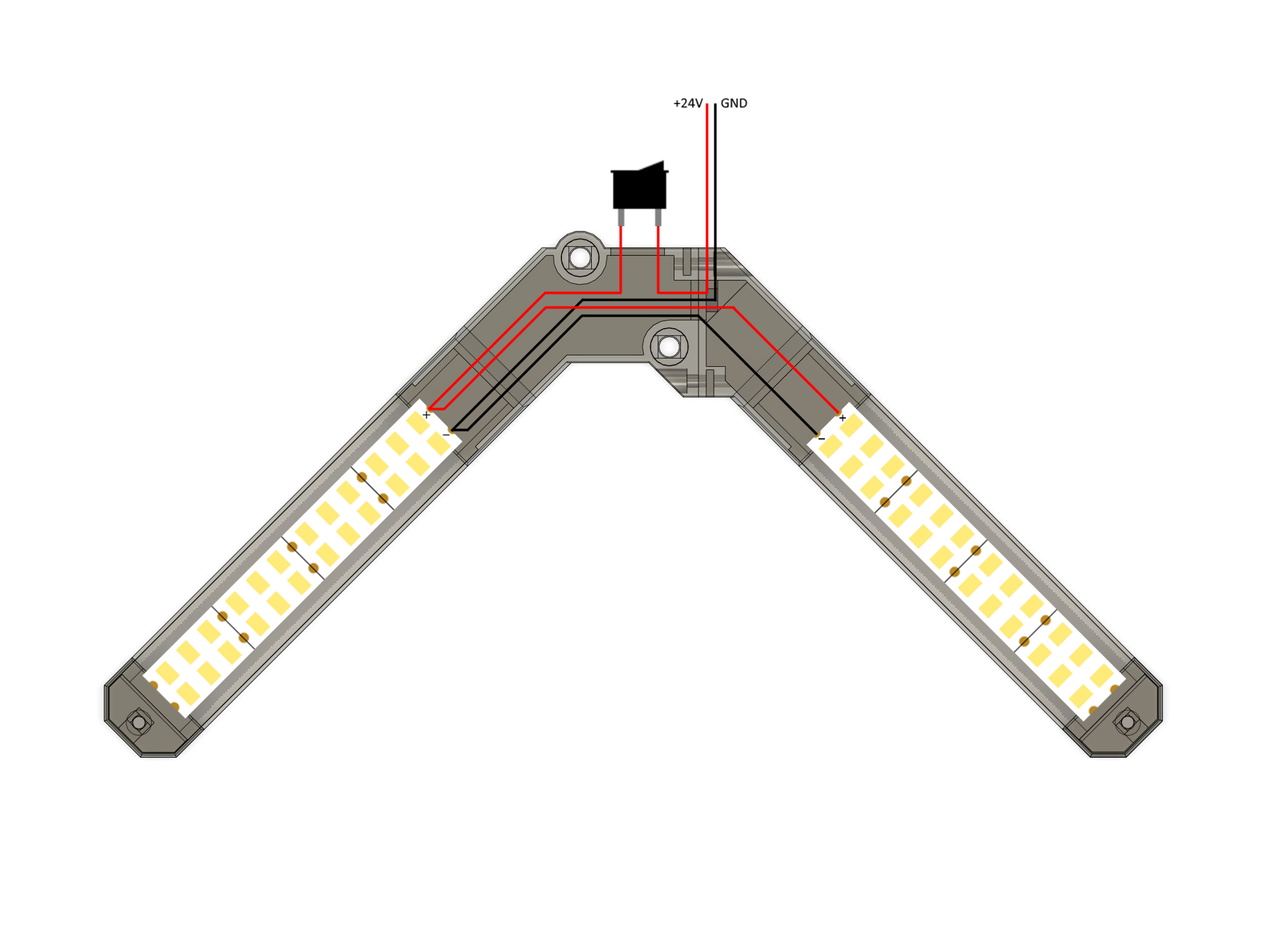

Sơ đồ đấu dây

Chèn đồng thau (Chỉ dành cho thanh đèn v1, bỏ qua nếu dùng v2)

Sử dụng mỏ hàn, làm nóng chèn đồng thau và từ từ đẩy nó vào vỏ. Đặt 1 chèn vào mỗi bề mặt tiếp xúc của vỏ, và 2 chèn vào mỗi vỏ nơi đặt nắp đèn LED. Bạn nên sử dụng tổng cộng 6 chèn. Đẩy chúng đủ sâu để chúng bằng phẳng hoặc hơi thấp hơn bề mặt in.

Chèn đồng thau bề mặt tiếp xúc

Chèn đồng thau nắp đèn LED

Lắp dây điện

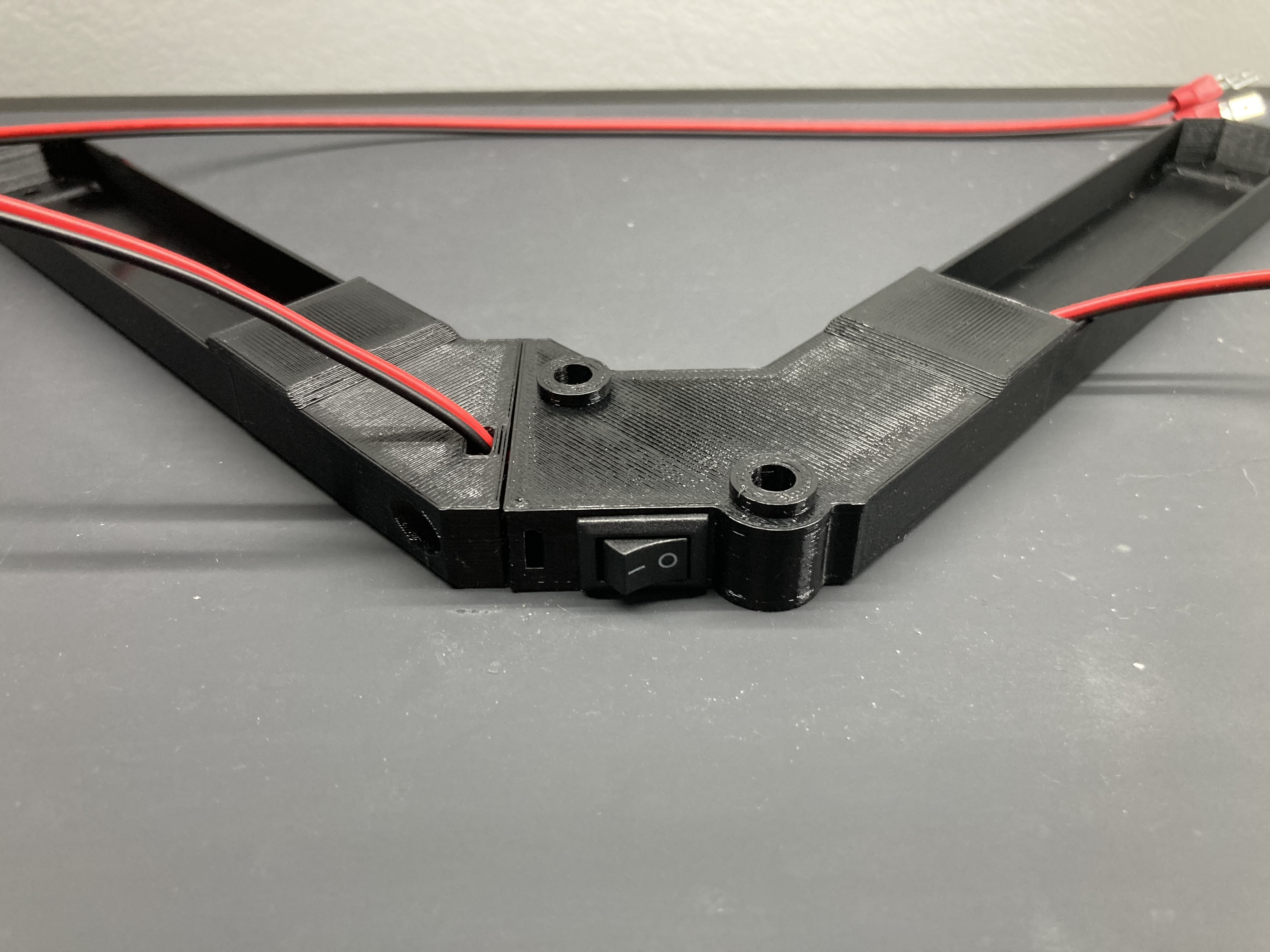

1. Luồn dây đỏ và đen qua lỗ nhỏ ở đáy vỏ sau, qua cả hai lỗ bề mặt tiếp xúc và ra lỗ công tắc. Luồn dây trở lại qua lỗ công tắc và ra khe đèn LED phía trước. Để lại một vòng dây nhỏ nhô ra khỏi lỗ công tắc.

2. Luồn dây cho đến khi có 40cm (16 inch) dây nhô ra khỏi lỗ nhỏ ở vỏ sau. Đây là chiều dài dây cần thiết để kết nối với hộp điện tử. Nếu bạn mua bộ phụ kiện phần cứng, các đầu cốt spade đực sẽ được bấm sẵn vào đầu dây này.

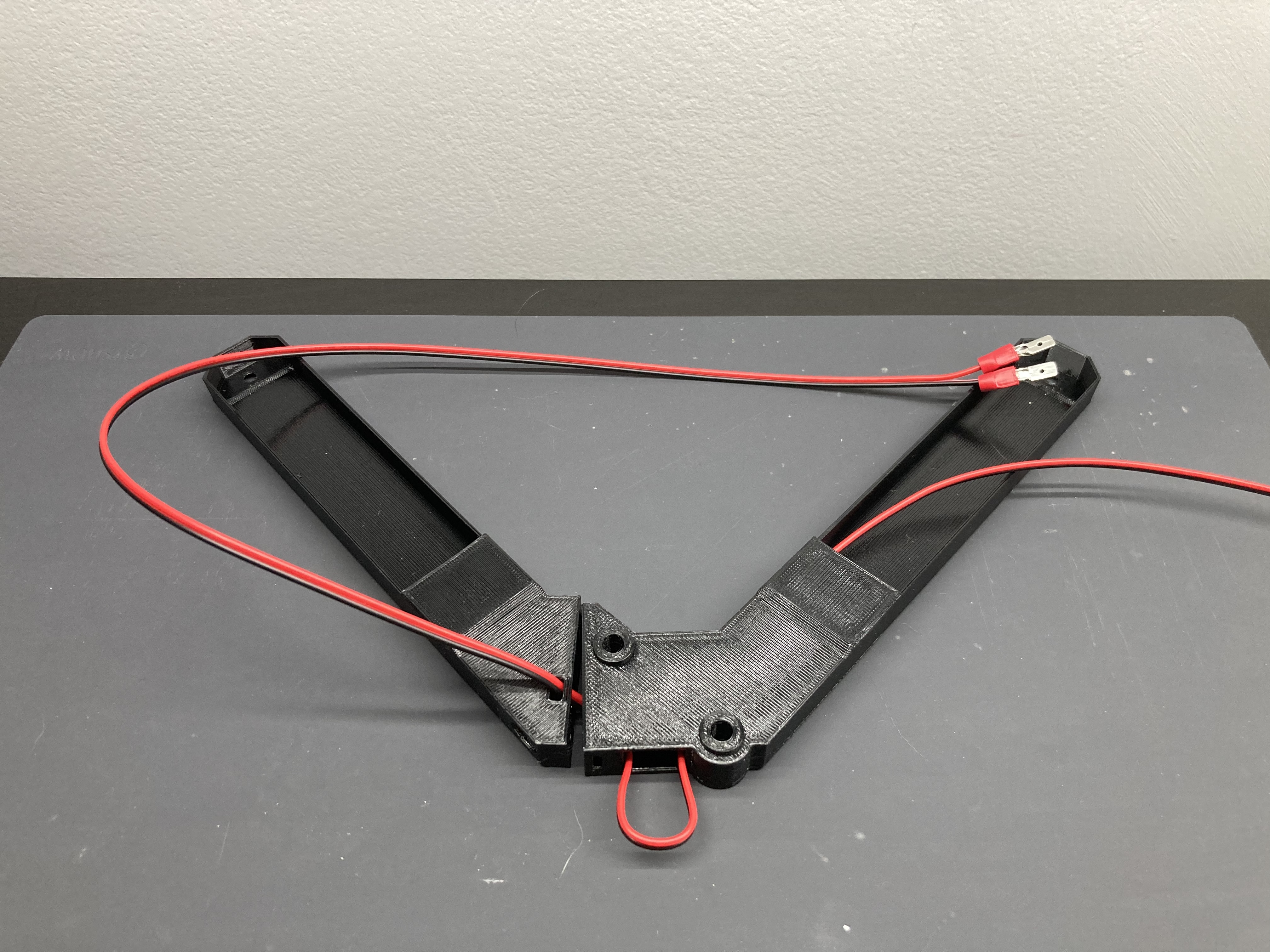

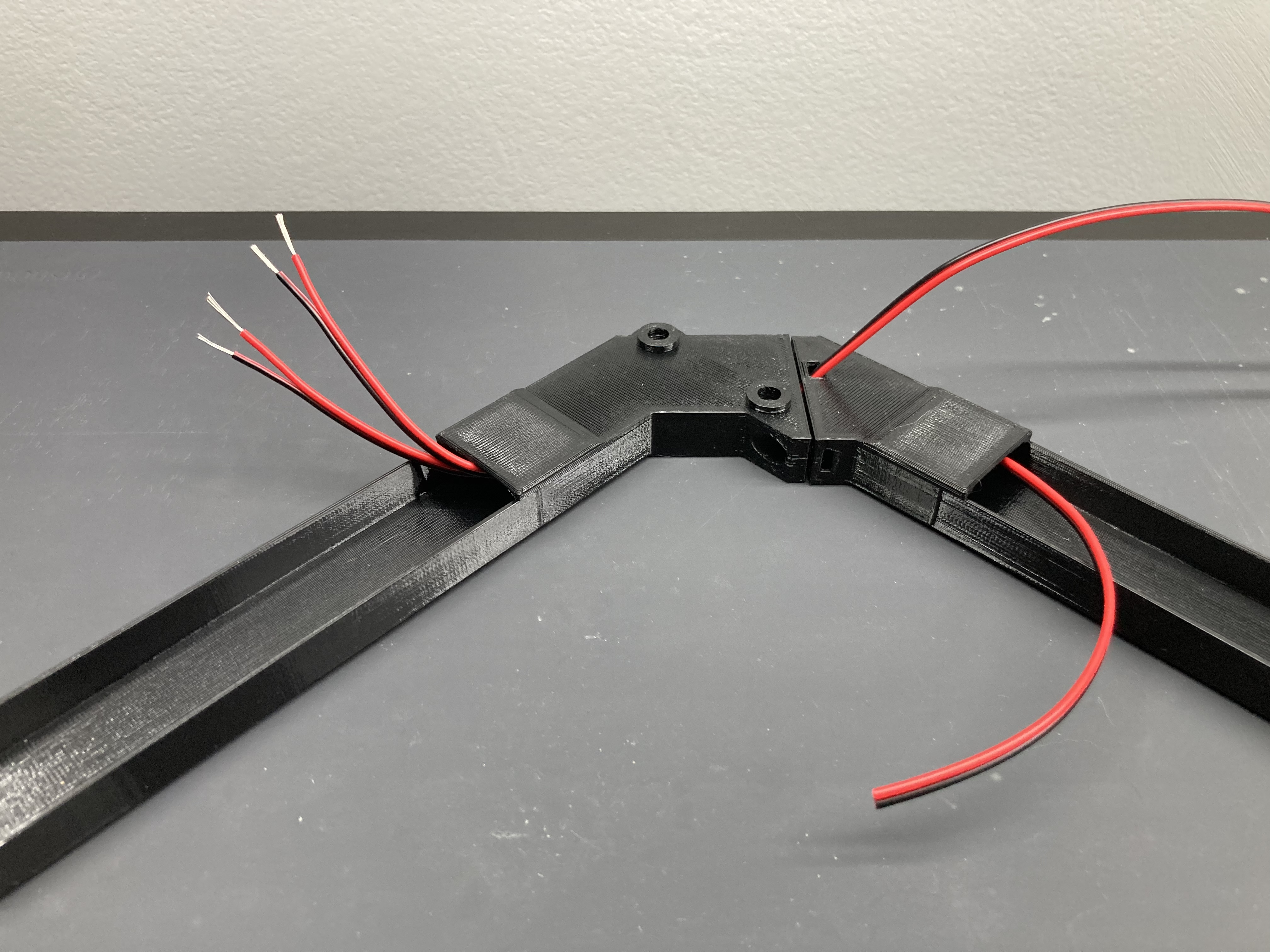

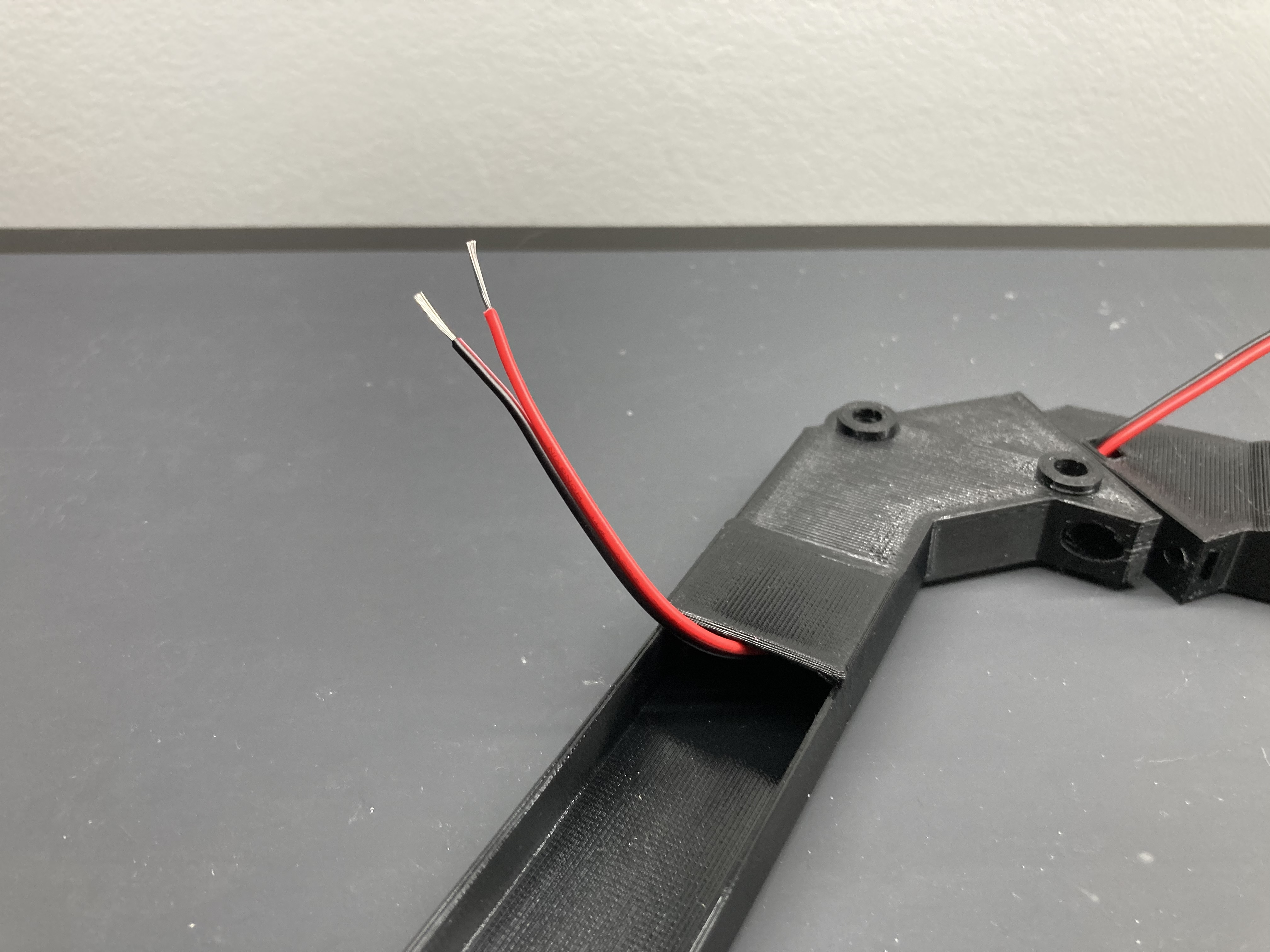

Dây đã luồn

Đấu dây công tắc nguồn

1. Cắt dây đỏ cho công tắc nguồn. Cẩn thận khi cắt để không làm đứt lớp vỏ cách điện của dây phía sau. Kéo dây đỏ ra và tuốt đầu dây.

2. Hàn công tắc nguồn vào các dây đỏ. Kiểm tra hướng công tắc với hình ảnh bên dưới. Nếu sử dụng ống co nhiệt, hãy đặt nó lên dây trước khi hàn công tắc nguồn. Để có kết quả hàn tốt nhất, hãy thiếc hóa (tin) dây và các đầu nối công tắc trước, sau đó nối chúng lại với nhau.

3. Gắn công tắc nguồn vào lỗ. Kéo dây ở cả hai đầu để loại bỏ độ chùng. Công tắc nguồn cần có kích thước 10x15mm để vừa với lỗ.

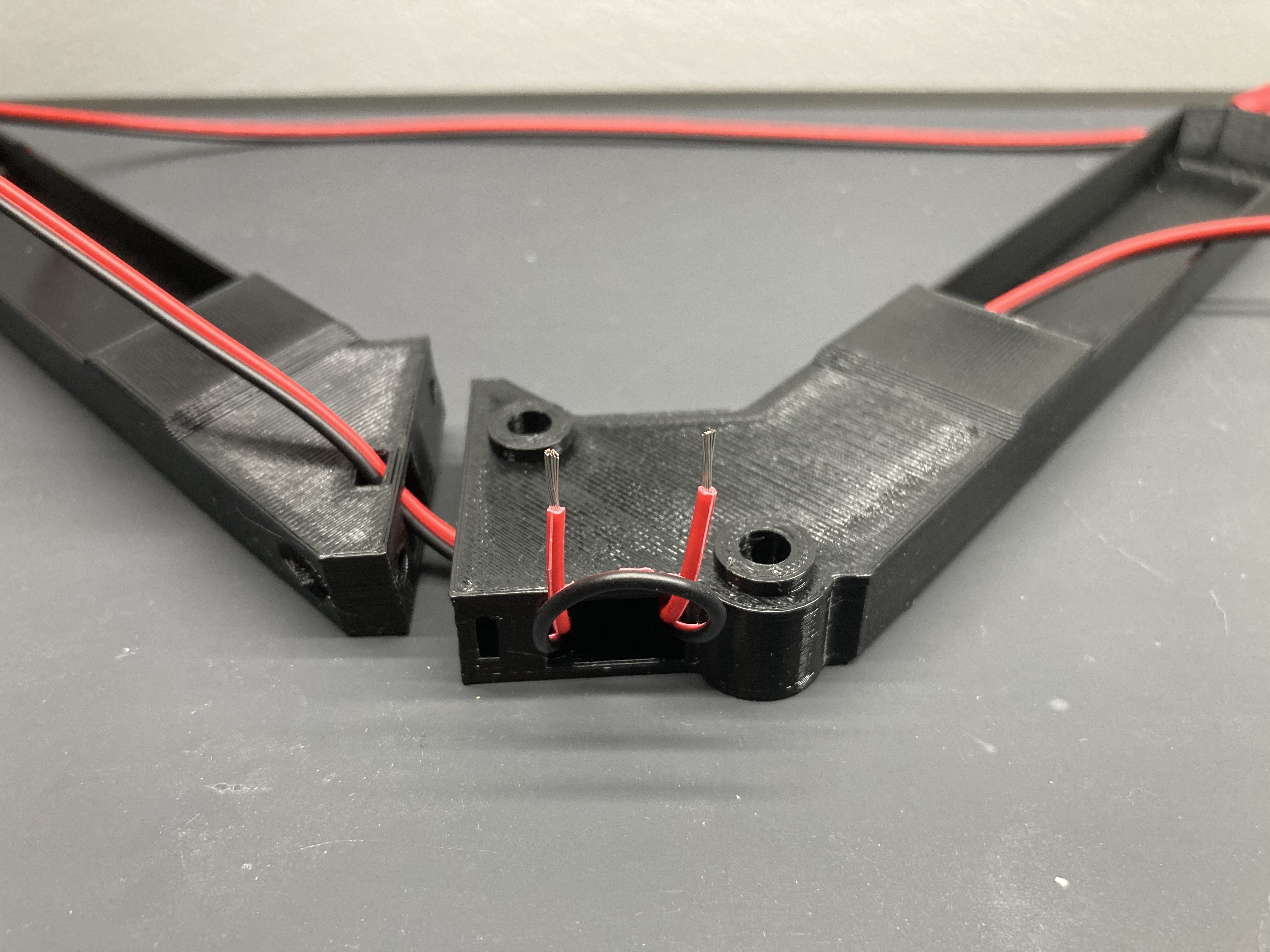

Cắt dây cho công tắc

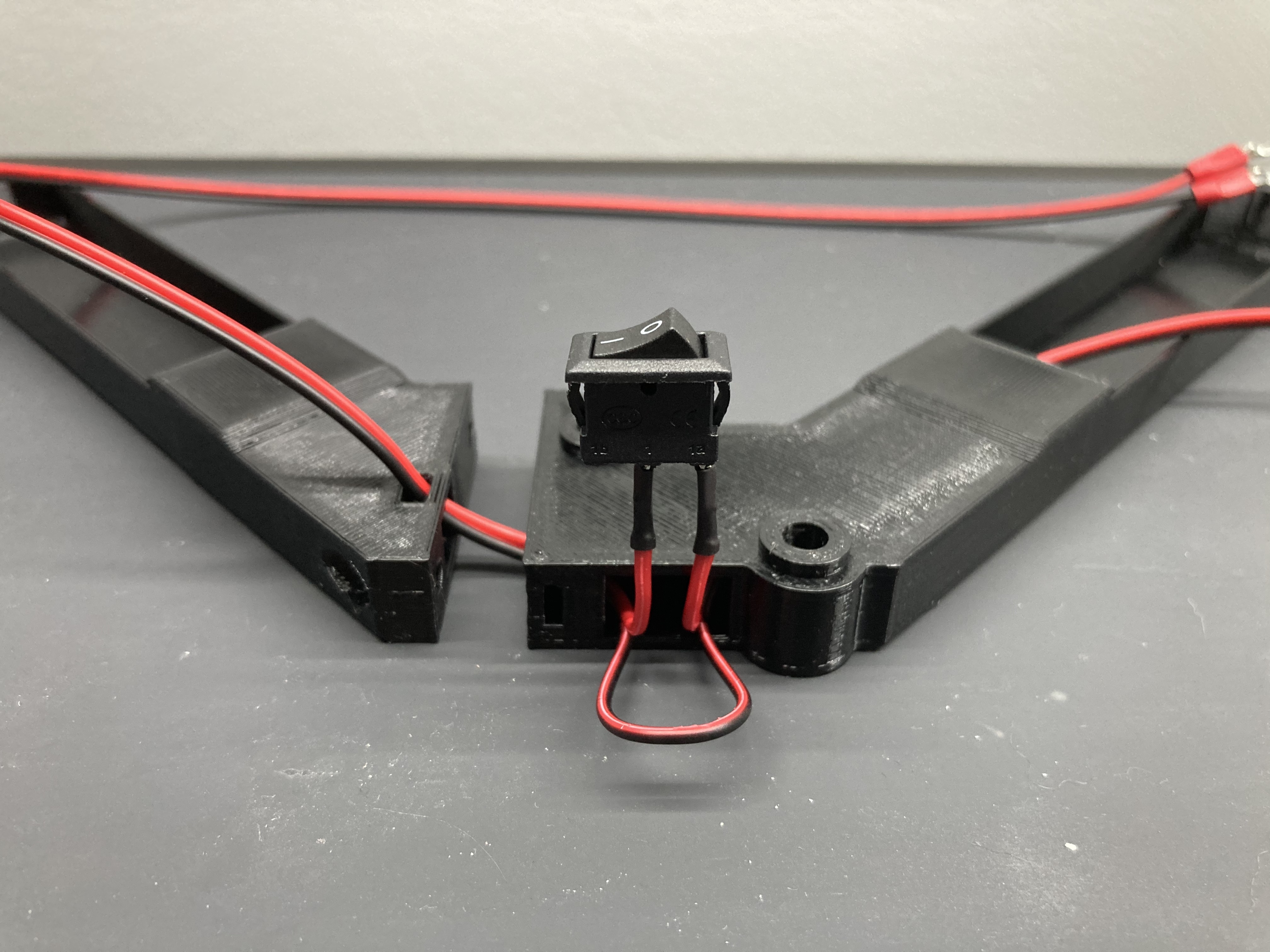

Hàn công tắc

Gắn công tắc

Đấu dây dải đèn LED phía trước

1. Cắt dây sao cho còn khoảng 5cm (2 inch) nhô ra khỏi đầu vỏ trước và tuốt khoảng 1cm (½ inch) đầu dây.

2. Lấy đoạn dây vừa cắt luồn lại qua vỏ trước ra khỏi lỗ ở vỏ sau. Tuốt khoảng 1cm (½ inch) đầu dây này.

3. Xoắn các đầu dây đã tuốt lại với nhau, dây đỏ với dây đỏ và dây đen với dây đen, và thêm thiếc hàn để giữ chúng lại với nhau.

4. Hàn các dây đã xoắn vào đèn LED phía trước, dây đỏ vào +, dây đen vào -. Để có kết quả hàn tốt nhất, hãy thiếc hóa các pad LED trước rồi nối với các dây đã thiếc hóa. Bạn cũng có thể cắt bớt phần đầu của dây đã thiếc hóa để kết nối gọn gàng hơn.

5. Đặt ống co nhiệt vào vị trí và dùng nhiệt để làm co.

6. Bóc lớp keo bảo vệ khỏi dải đèn LED và dán vào bên trong thanh chữ U.

7. Gắn nắp che vào thanh chữ U và lắp vào vỏ đèn. Kéo dây ra khỏi vỏ sau trong khi luồn thanh chữ U vào. Gập dây còn lại để dễ lắp.

8. Chèn đai ốc vuông vào khe trong nắp nhựa và đặt vào vị trí. Cố định bằng một vít đầu chìm. Bạn cũng có thể sử dụng vít đầu mũ M3 dài tới 10mm nếu không có vít đầu chìm.

Tuốt dây LED

Tuốt dây LED thứ hai

Xoắn dây LED

Hàn dải LED

Ống co nhiệt

Dải LED đã lắp

LED phía trước đã lắp

Ốc đầu chìm

Ốc đầu mũ (Vừa tới 10mm)

Nối vỏ trước và vỏ sau

1. Chèn các đai ốc vuông M3 vào các khe ở hai bên vỏ nơi chúng nối với nhau. Sử dụng 2 ốc đầu mũ M3 x 10mm, nối vỏ trước và vỏ sau.

Nối vỏ trước và vỏ sau

Đấu dây dải đèn LED phía sau

1. Cắt dây sao cho còn khoảng 5cm (2 inch) nhô ra khỏi đầu vỏ sau và tuốt đầu dây.

2. Hàn dây vào đèn LED phía sau, dây đỏ vào +, dây đen vào -. Để có kết quả hàn tốt nhất, hãy thiếc hóa các pad LED và dây trước rồi nối chúng lại với nhau.

3. Đặt ống co nhiệt vào vị trí và dùng nhiệt để làm co.

4. Bóc lớp keo bảo vệ khỏi dải đèn LED và dán vào bên trong thanh chữ U.

5. Gắn nắp che vào thanh chữ U và lắp vào vỏ. Gập dây để dễ lắp.

6. Chèn đai ốc vuông vào khe trong nắp nhựa và đặt vào vị trí. Cố định bằng vít đầu chìm còn lại. Bạn cũng có thể sử dụng vít đầu mũ M3 dài tới 10mm nếu không có vít đầu chìm.

Tuốt dây LED

Hàn dải LED

Ống co nhiệt

Dải LED đã lắp

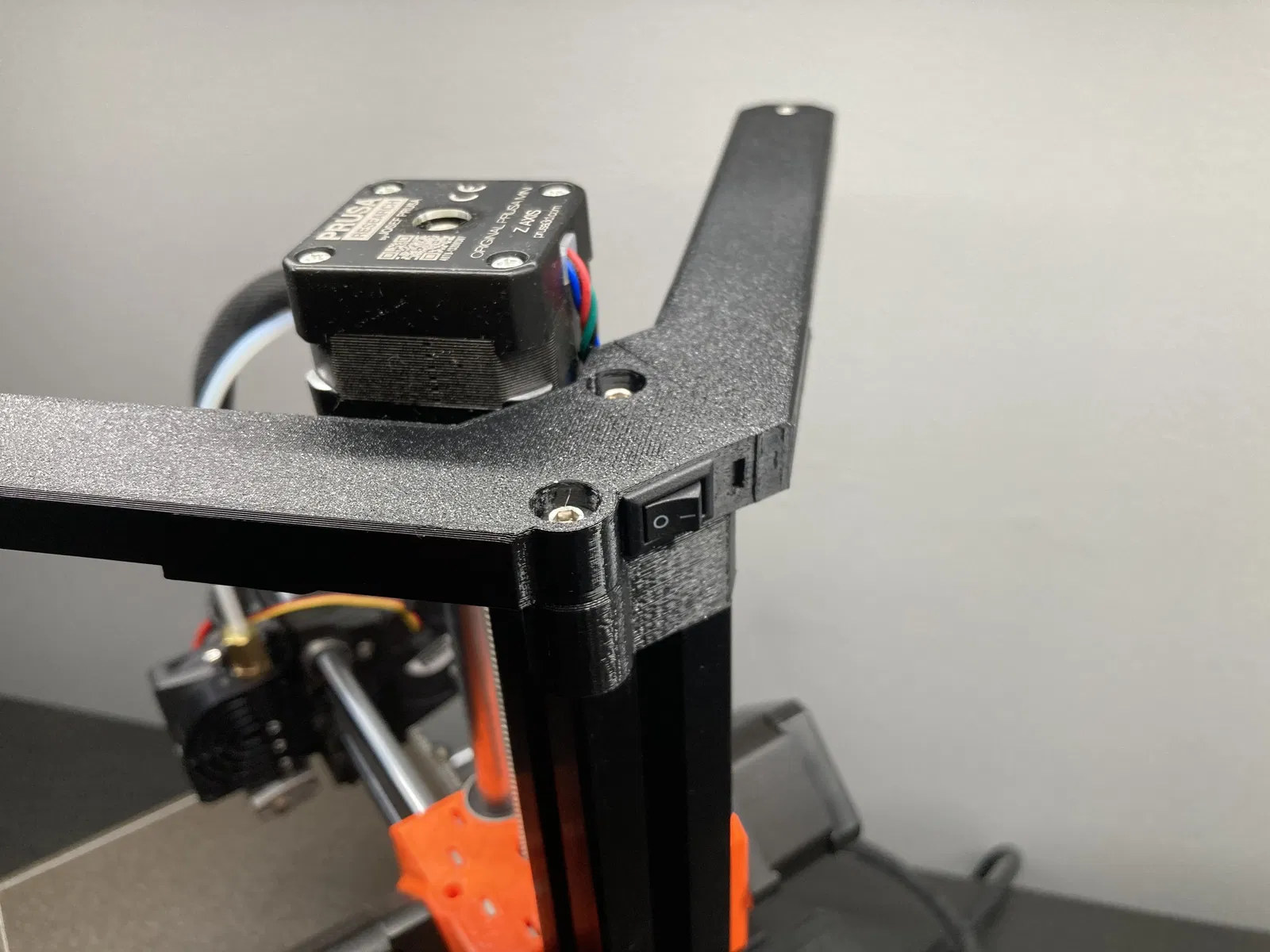

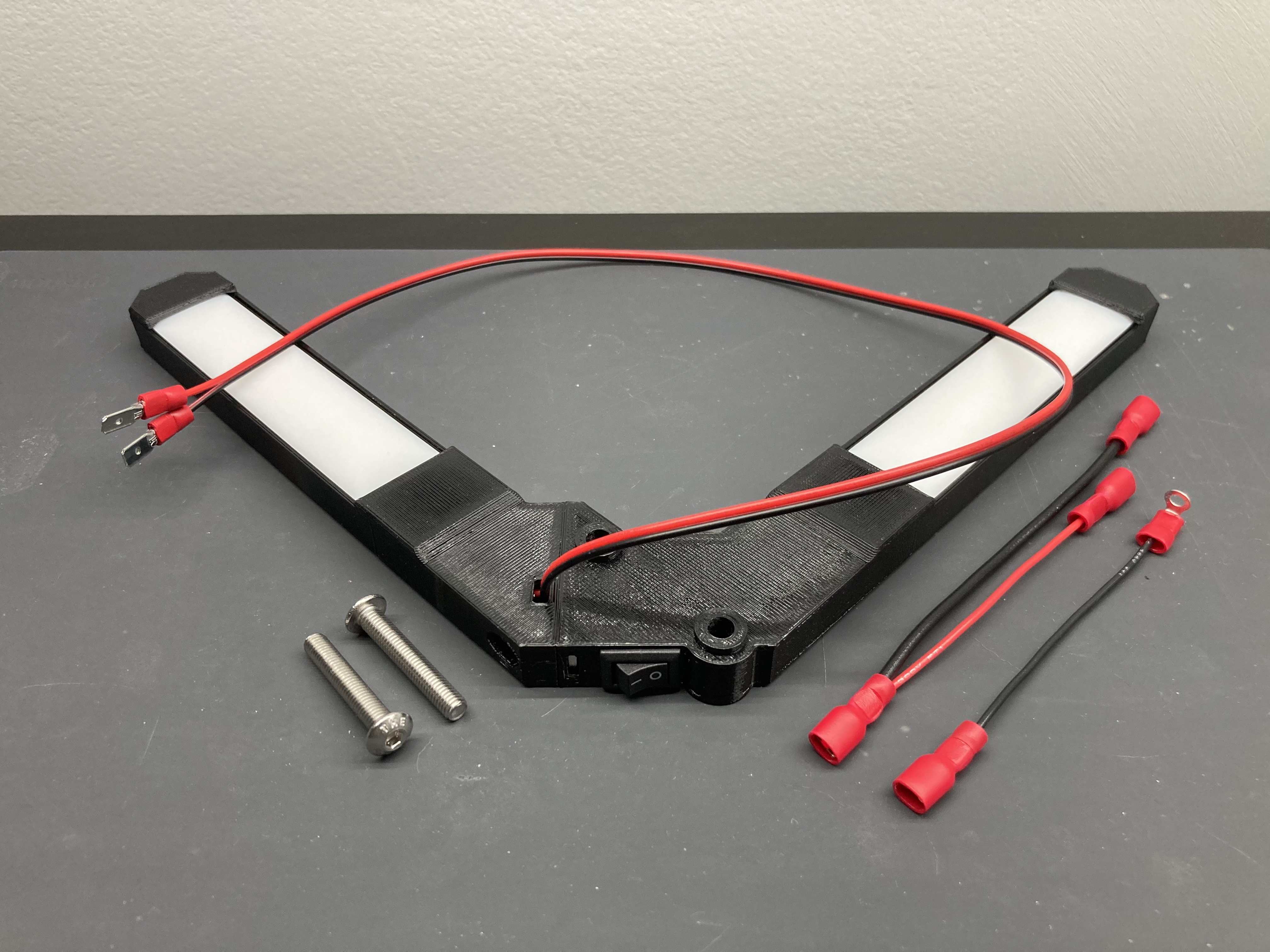

Lắp ráp hoàn chỉnh

1. Nếu bạn không mua bộ phụ kiện phần cứng, bạn sẽ cần lắp các đầu cốt spade đực. Tuốt đầu dây đỏ và đen và bấm đầu cốt spade đực vào chúng.

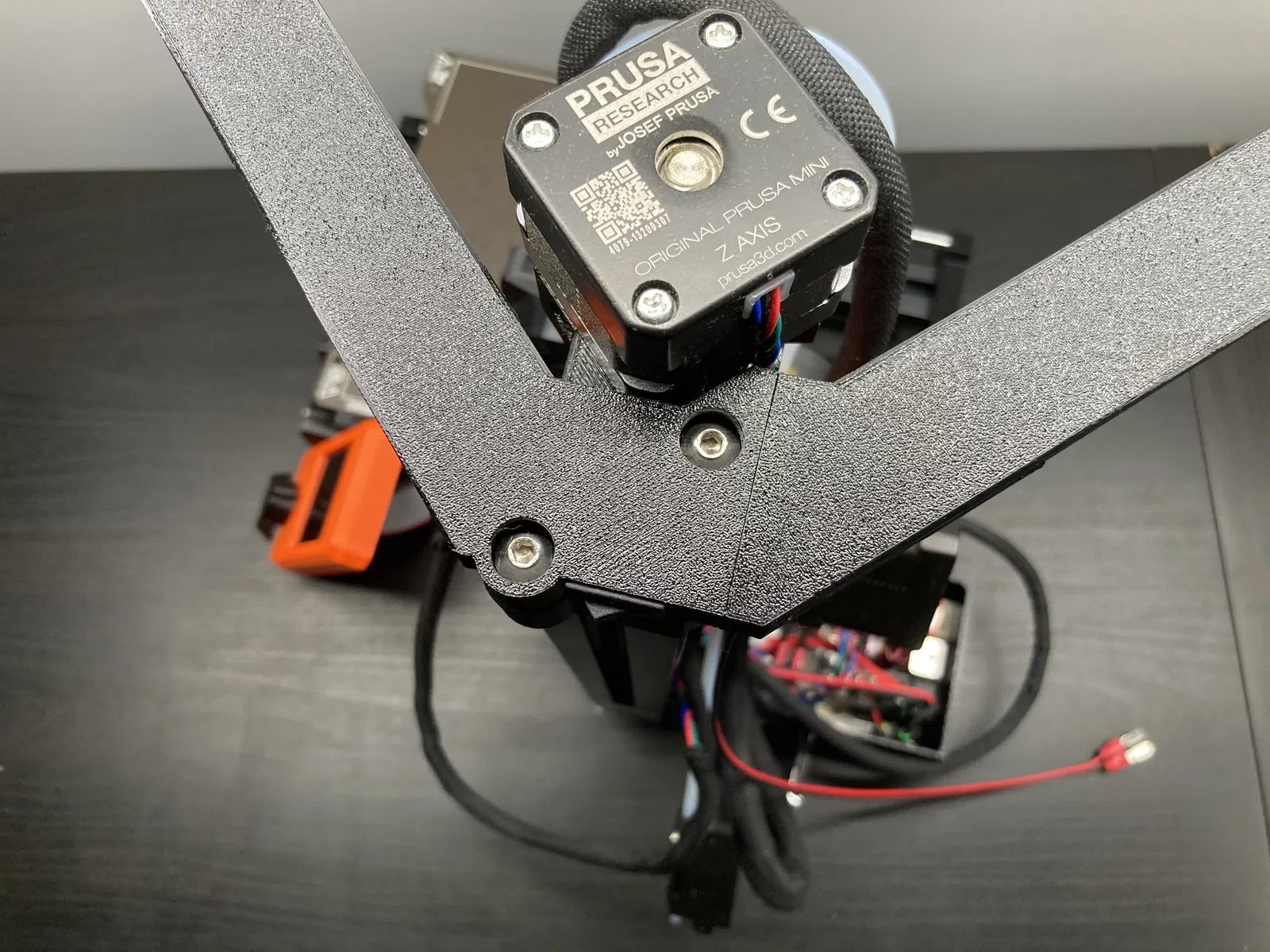

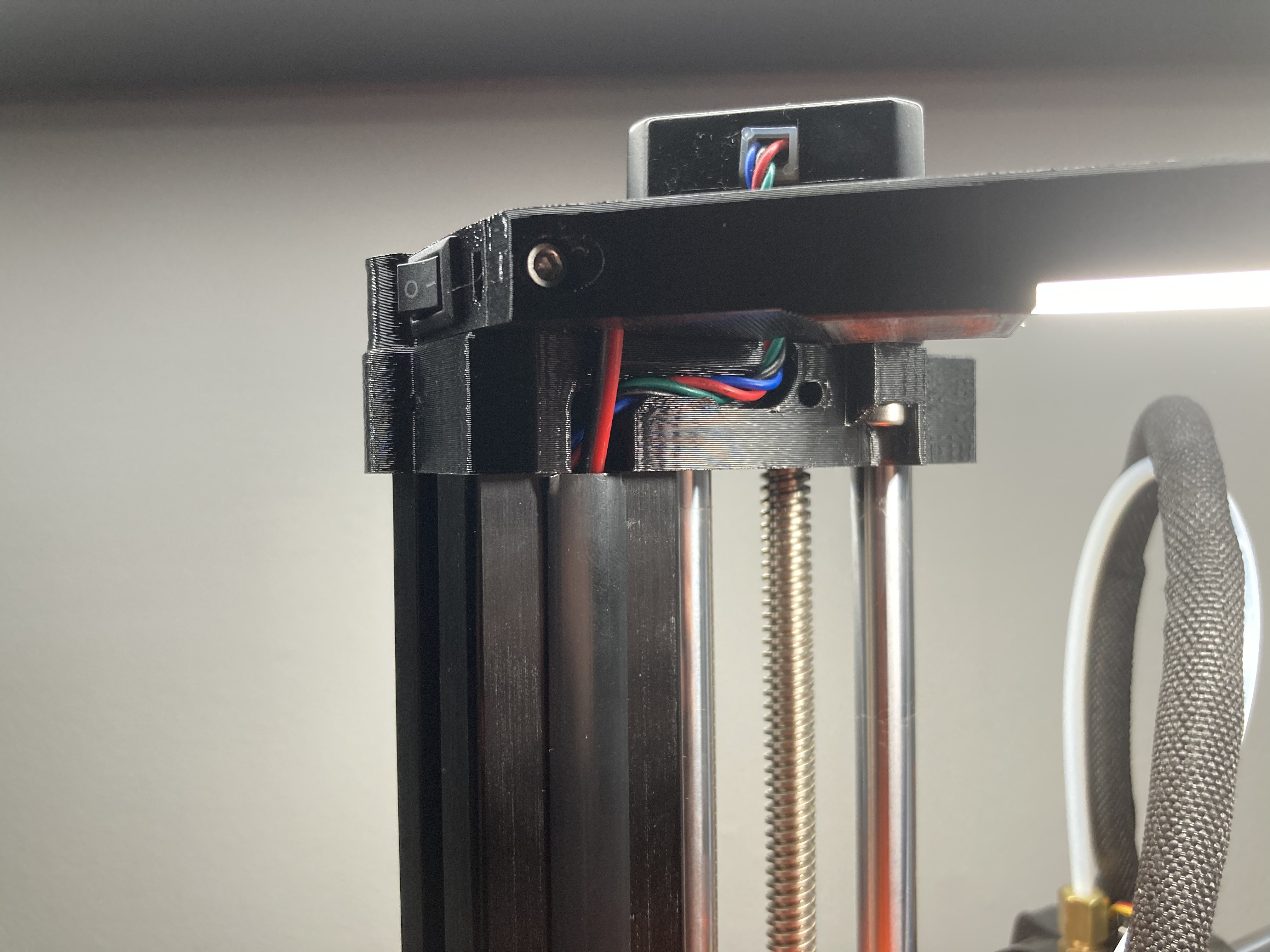

2. Tháo 2 ốc vít ở bộ phận đầu trục Z trên MINI. Đặt thanh đèn LED lên trên trục Z. Lắp 2 ốc vít đầu tròn M5 x 30mm để cố định thanh đèn.

3. Mở hộp điện tử và tháo các nắp che khe trên thanh nhôm thẳng đứng. Luồn dây xuống khe và lắp lại các nắp che khe.

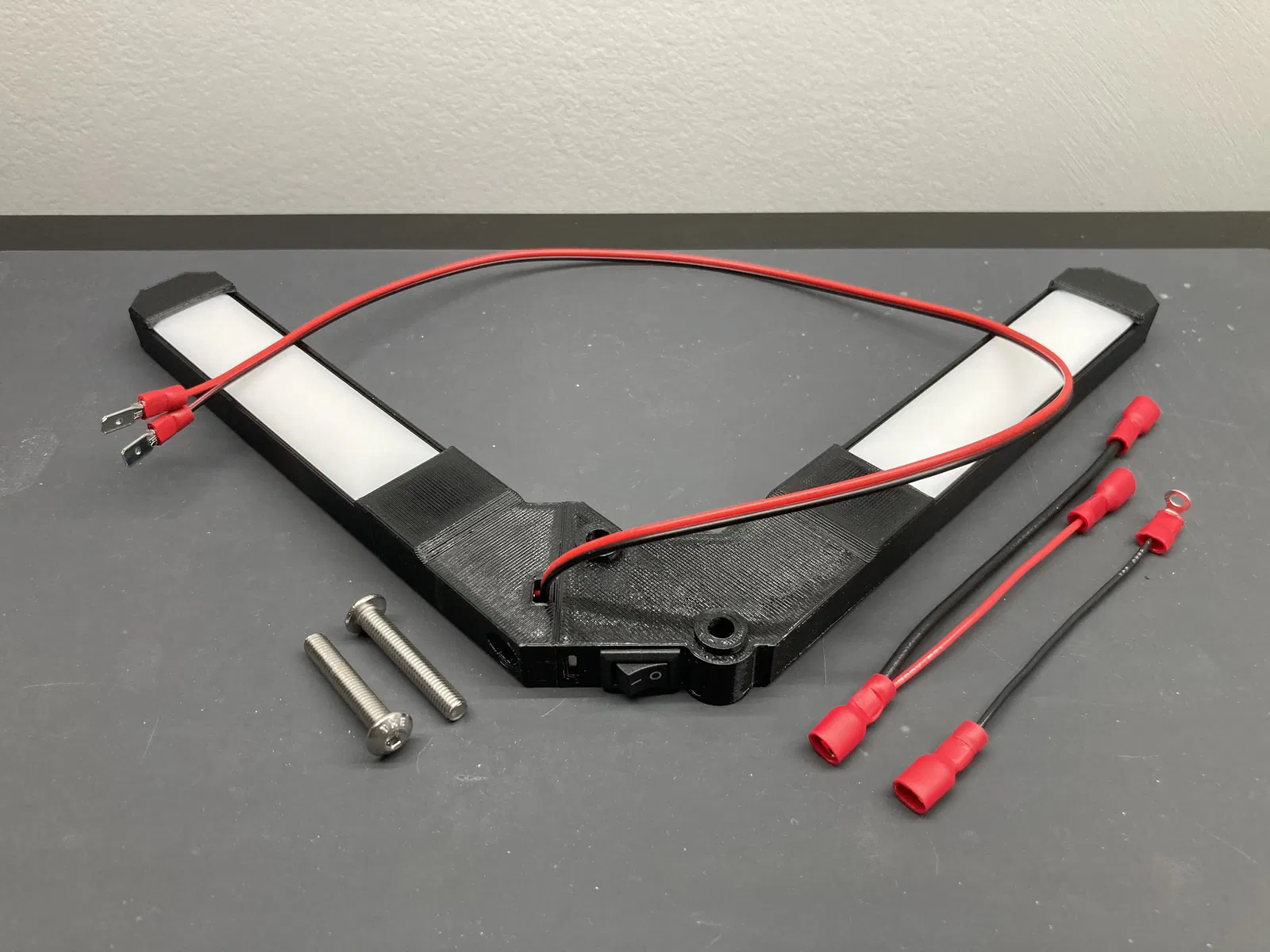

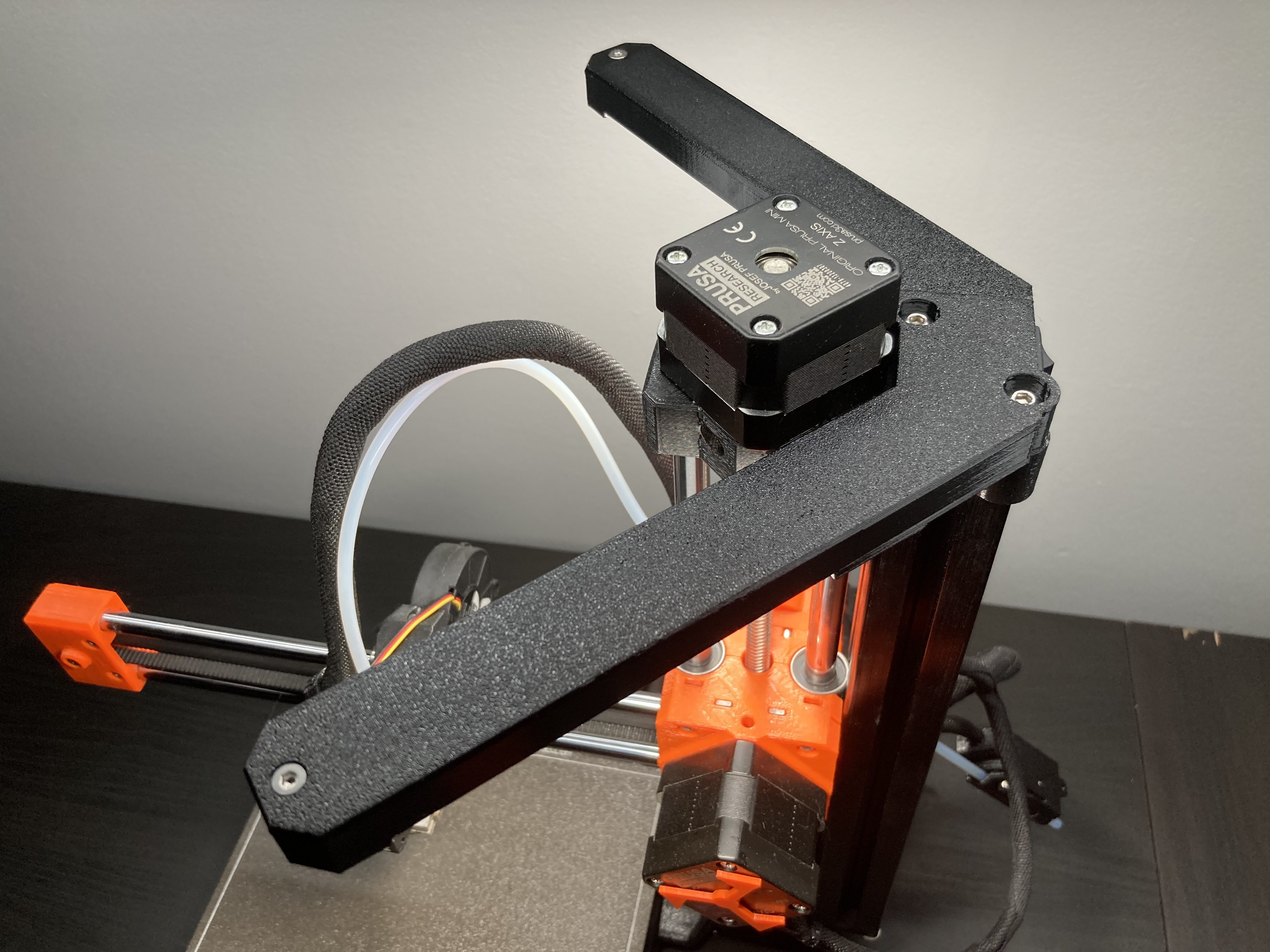

Lắp ráp hoàn chỉnh

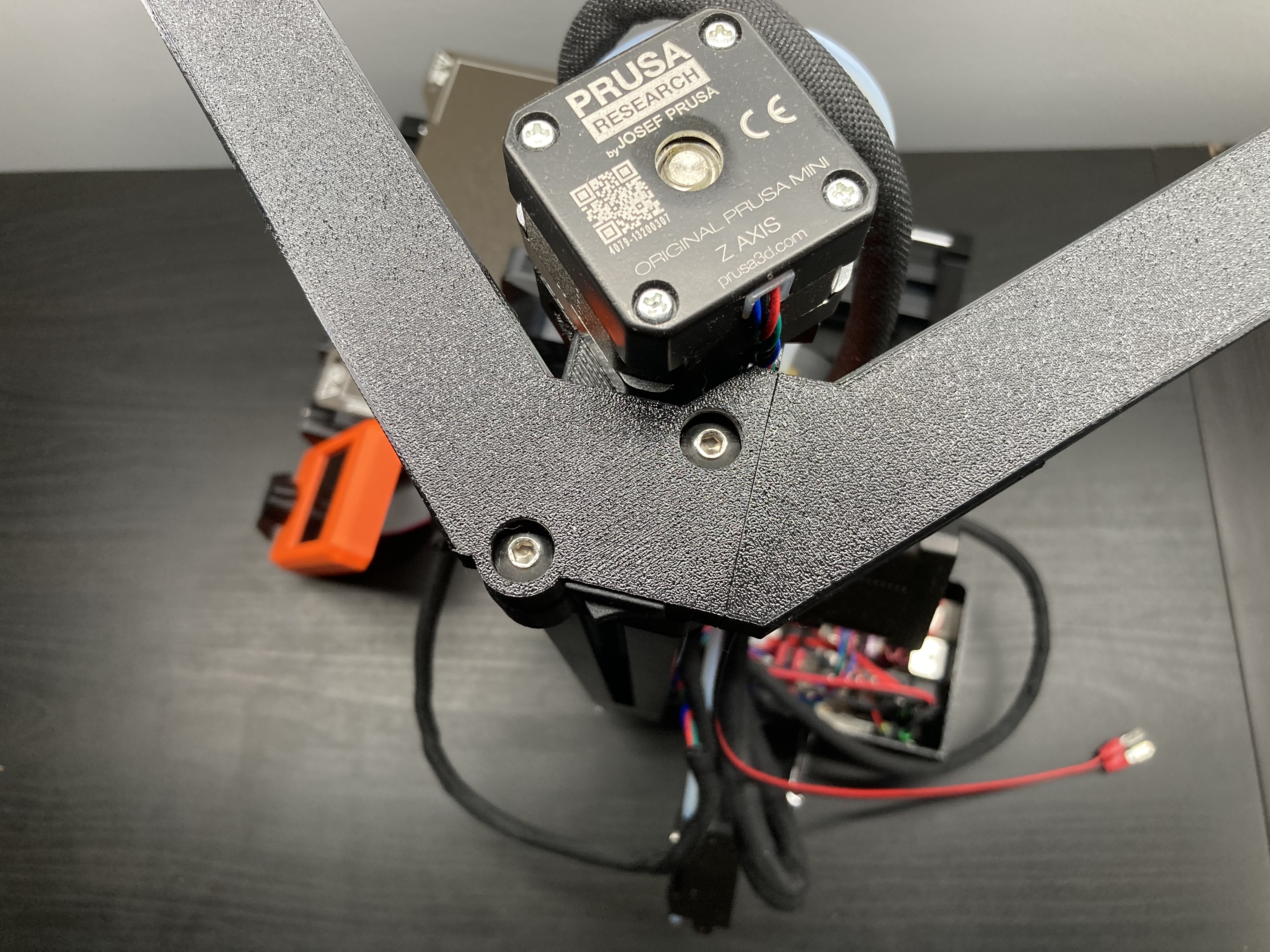

Ốc trục Z

Đường đi dây

Kết nối nguồn

Tùy chọn 1: Bộ nguồn máy in

Phương pháp này cấp nguồn cho đèn LED bằng cách kết nối với bộ nguồn của MINI để cung cấp 24V. Phương pháp này không sửa đổi vĩnh viễn máy in và hoàn toàn có thể đảo ngược. Sử dụng phương pháp này, bạn có thể nhận thấy ánh sáng đèn LED hơi nhấp nháy nhẹ khi bàn nhiệt bật và tắt trong quá trình in. Điều này là do nhu cầu điện của bàn nhiệt gây ra biến động điện áp. Nếu bạn nhạy cảm với điều này, hãy xem xét tùy chọn nguồn 2 để sử dụng bộ nguồn bên ngoài hoặc người dùng Printables @RetroModder_310561 đã phát triển một mạch điều chỉnh độ sáng giúp khắc phục hiện tượng nhấp nháy đèn LED. Bạn có thể mua mạch này từ cửa hàng Etsy của họ.

Để kết nối với +24V, chúng ta sẽ thêm một dây nối (pigtail) vào một trong các dây đi đến công tắc nguồn của MINI. Các dây này có thể được tháo ra và thay thế bằng một dây có dây nối được lắp sẵn. Bạn có thể thay thế bất kỳ dây nào, dây gần phía sau máy in hơn sẽ cung cấp 24V ngay cả khi máy in đã tắt, dây gần phía trước máy in hơn sẽ chỉ cung cấp 24V khi máy in được bật. Tôi thích thay thế dây gần phía sau hơn.

Để kết nối với đất (ground), chúng ta sẽ lắp một đầu cốt vòng quanh ốc M3 ngay bên cạnh các đầu nối đến công tắc nguồn của máy in. Vùng tiếp xúc lộ ra bên dưới ốc này được kết nối với mặt phẳng đất của PCB.

Nếu bạn mua bộ phụ kiện phần cứng, bạn có thể chuyển đến bước 6 vì các dây này sẽ được lắp ráp sẵn.

1. Cắt dây AWG 16 dài 11.5cm (4.5 inch) và tuốt đầu dây.

2. Cắt dây đỏ AWG 22 dài 9cm (3.5 inch) và tuốt đầu dây.

3. Cắt dây đen AWG 22 dài 9cm (3.5 inch) và tuốt đầu dây.

4. Xoắn một đầu dây đỏ với một đầu dây AWG 16. Luồn các dây xoắn vào đầu cốt spade cái và bấm nó lại. Bấm đầu cốt spade cái vào các đầu còn lại của dây đỏ AWG 22 và dây AWG 16. Kéo nhẹ các dây để đảm bảo chúng chắc chắn.

5. Bấm một đầu cốt spade cái vào một đầu dây đen AWG 22. Bấm một đầu cốt vòng M3 vào đầu còn lại của dây đen AWG 22. Uốn cong đầu cốt vòng để tạo thành góc vuông.

6. QUAN TRỌNG: Đảm bảo đã rút phích cắm bộ nguồn khỏi máy in trước khi tiếp tục. Chỉ rút phích cắm tường AC là chưa đủ, cần rút phích cắm nguồn DC khỏi máy in.

7. Tháo một trong các dây đi từ đầu nối PCB đến công tắc nguồn và thay thế nó bằng dây công tắc có dây nối +24V. Nếu bạn gặp khó khăn khi tháo đầu nối dây khỏi đầu nối công tắc nguồn, có thể dễ dàng hơn nếu bạn tháo công tắc nguồn ra khỏi lỗ của nó. Dùng kìm để nén các lẫy của công tắc để tháo nó ra khỏi lỗ.

8. Tháo ốc M3 bên cạnh dây bạn vừa thay thế và luồn ốc qua đầu cốt vòng. Lắp lại ốc và đảm bảo đầu cốt vòng không tiếp xúc với bất kỳ bộ phận nào khác trên PCB. Đảm bảo ốc được siết chặt để đầu cốt vòng tiếp xúc tốt với pad trên PCB.

9. Lắp các đầu cốt spade đực từ thanh đèn LED vào các đầu cốt cái bạn vừa lắp, dây đỏ nối dây đỏ và dây đen nối dây đen.

10. Luồn dây vào hộp điện tử và lắp lại nắp.

11. Cắm điện máy in và kiểm tra đèn LED. Tùy thuộc vào dây công tắc bạn đã thay thế, bạn có thể cần bật máy in trước.

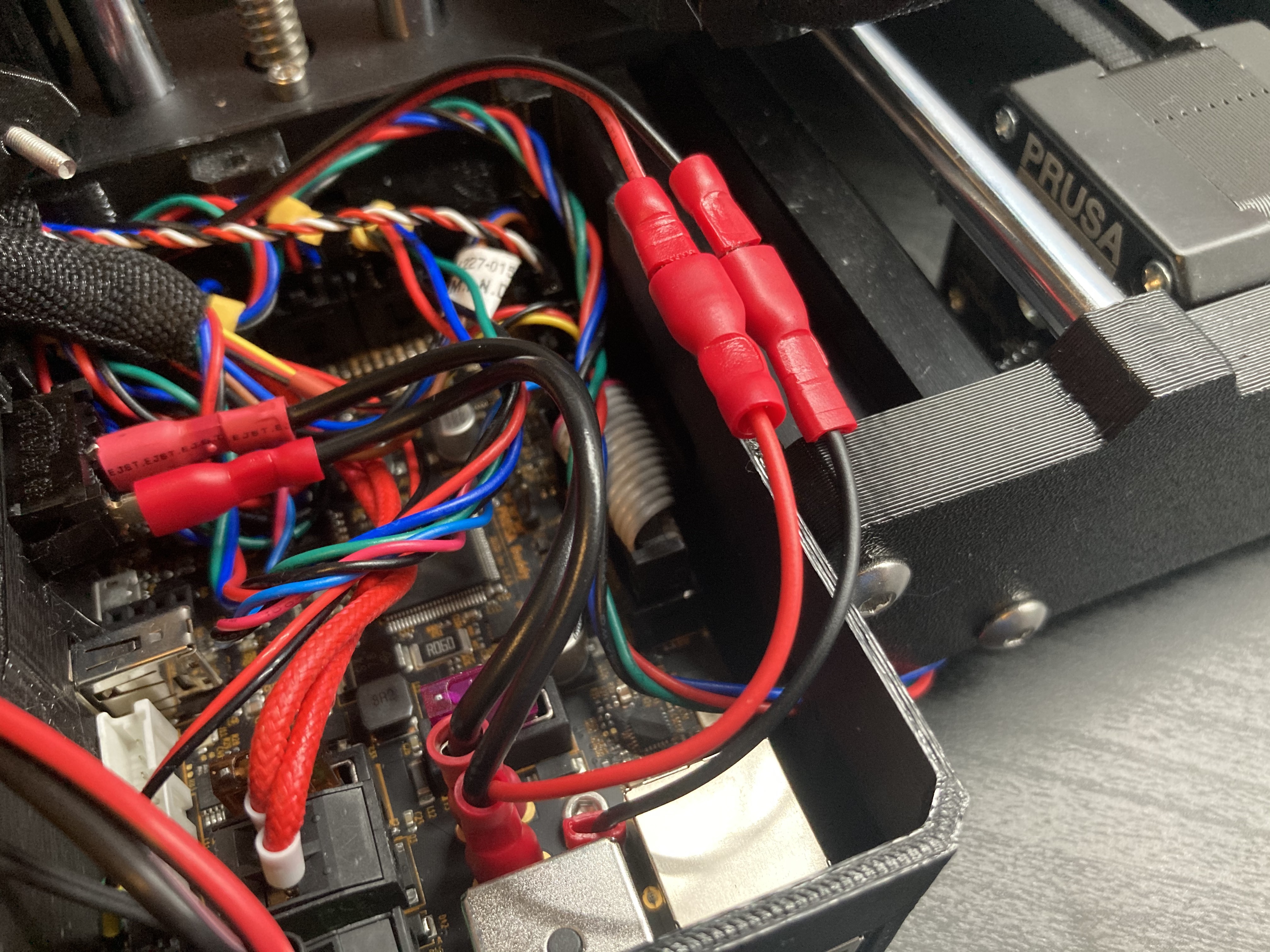

So sánh dây (từ trái sang phải, dây công tắc cũ, dây công tắc mới có dây nối LED +24V, dây nối đất LED)

Điểm kết nối nguồn

Ốc nối đất

Dây nguồn đã lắp

Tùy chọn 2: Bộ nguồn ngoài

Phương pháp này sử dụng bộ nguồn DC 24V bên ngoài. Hãy sử dụng tùy chọn này nếu bạn không muốn sử dụng phương pháp đầu tiên. Đèn LED trong bộ phụ kiện phần cứng tiêu thụ 5W điện, vì vậy bộ nguồn 24V 1A là đủ.

Mua bộ nguồn ngoài tại đây.

Nếu bạn mua bộ nguồn ngoài, bạn có thể bỏ qua bước 6.

1. In hộp nguồn ngoài.

2. Cắt dây đỏ và đen AWG 22 dài 15cm (6 inch).

3. Hàn dây đỏ và đen vào jack cắm nguồn DC và lắp ống co nhiệt. Đầu nối dài hơn trên jack cắm nguồn sẽ là đầu nối đất nếu bạn đang sử dụng jack cắm nguồn có cực dương ở giữa. Sử dụng đồng hồ đo đa năng để kiểm tra nếu bạn không chắc chắn.

4. Lắp jack cắm nguồn DC vào vỏ in và lắp đai ốc giữ jack để cố định nó.

5. Bấm đầu cốt spade cái vào dây đỏ và dây đen. Đảm bảo đã lắp đai ốc jack cắm vì đai ốc không thể vừa với các đầu cốt spade cái.

6. Tháo nắp hộp điện tử.

7. Tháo hai ốc vít giữ khung máy in phía sau vào thanh nhôm bên cạnh hộp điện tử.

8. Luồn dây đỏ và đen qua lỗ đi của cáp màn hình vào hộp điện tử trên MINI+. Trên MINI gốc, sử dụng lỗ đi của cáp dây động cơ trục Y.

9. Lắp lại hai ốc vít bạn đã tháo, sử dụng chúng để gắn vỏ in vào khung.

10. Lắp các đầu cốt spade đực từ thanh đèn LED vào các đầu cốt cái bạn vừa lắp, dây đỏ nối dây đỏ và dây đen nối dây đen.

11. Luồn dây vào hộp điện tử và lắp lại nắp.

12. Cắm bộ nguồn DC 24V và kiểm tra đèn LED.

Bộ nguồn ngoài

Trên MINI+, luồn dây qua cùng lỗ với cáp màn hình

Điểm vào dây bộ nguồn ngoài cho MINI gốc

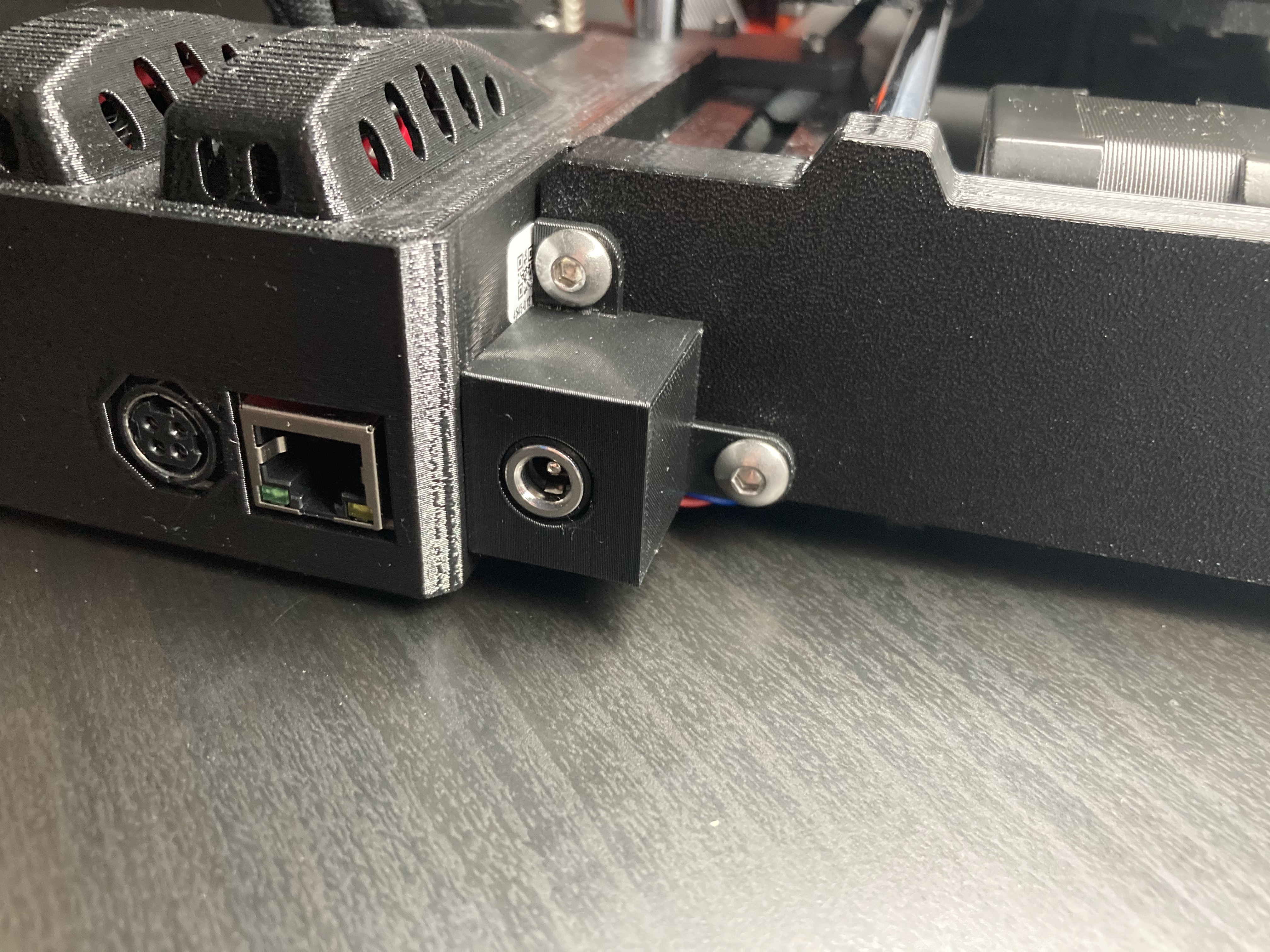

Bộ nguồn ngoài đã lắp
