Franklin (Peanuts) – Mô hình 3D in STL

Franklin, từ comic strip Peanuts của Charles Schulz.

Trong truyện tranh thì họ của cậu ấy chưa bao giờ được xác nhận, nhưng trong một số tập hoạt hình đặc biệt thì tên đầy đủ là Franklin Armstrong. Cậu ấy là nhân vật da đen đầu tiên trong Peanuts.
Ở những lần xuất hiện đầu tiên, Franklin có vẻ hơi bối rối trước đủ thứ “kỳ lạ” ở khu của Charlie Brown, đặc biệt là Linus và sự ám ảnh với Great Pumpkin.

Cần supports cho một phần: head. Xem phần notes để có hướng dẫn in và lắp ráp cực kỳ hữu ích.

Nếu bạn có filament đúng màu thì không cần sơn.

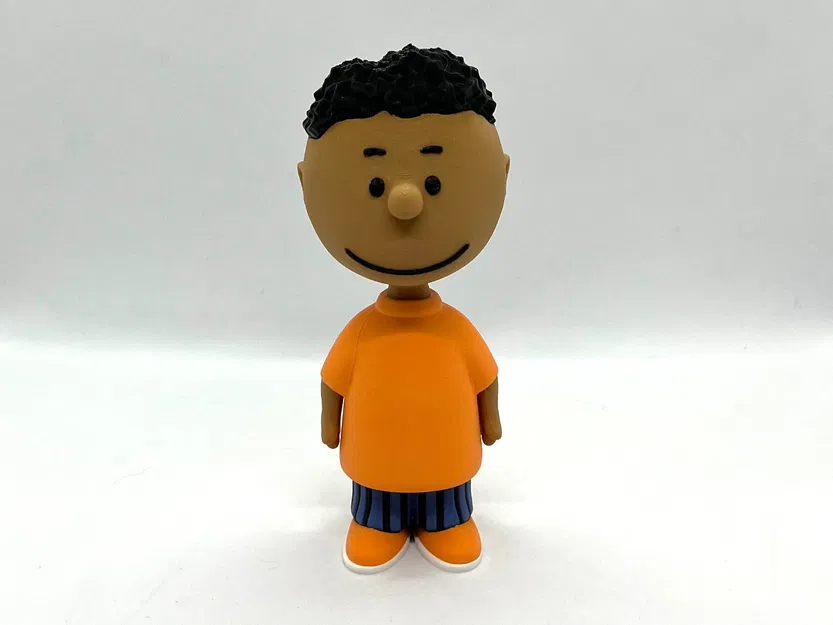

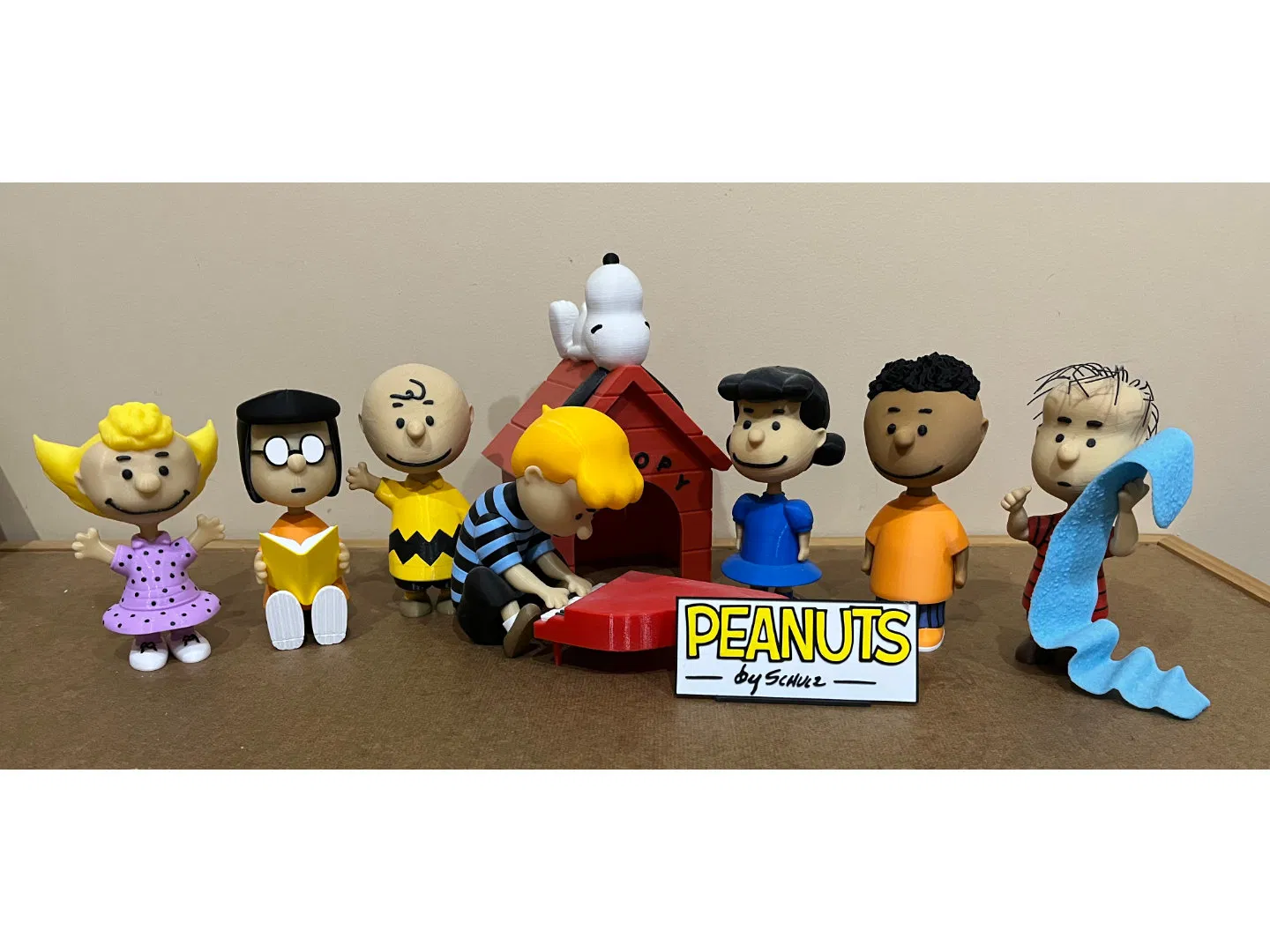

Model sau khi lắp cao 150mm và tỉ lệ đồng bộ với các nhân vật Peanuts mình đã đăng trước đó.

Chúc bạn in vui vẻ!

...........................................................................................................

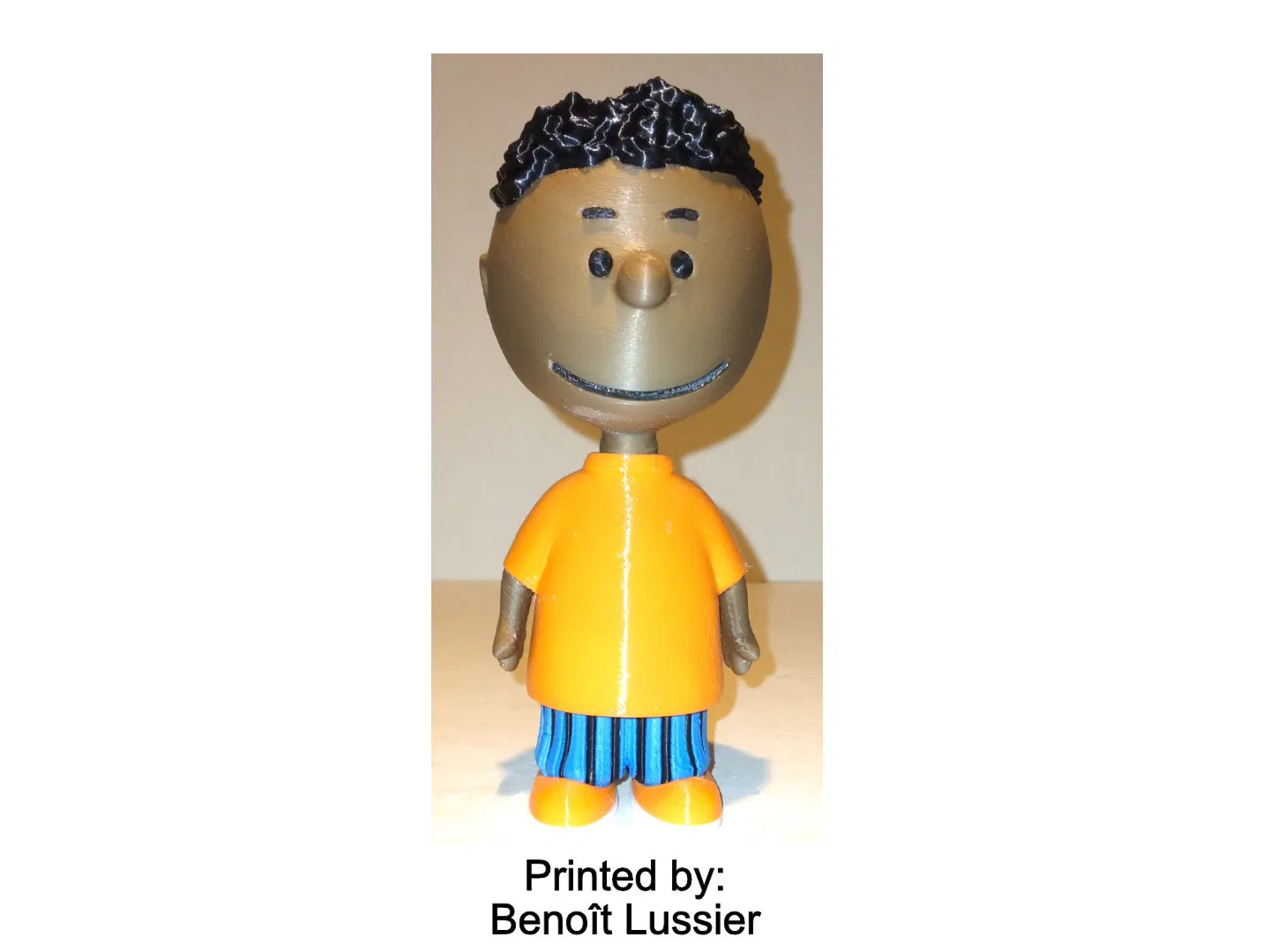

Gửi lời cảm ơn đặc biệt đến maker Benoît Lussier vì đã hỗ trợ QA print và góp ý về chất lượng.

...........................................................................................................

Print Instructions:
Supports: YES cho một phần, xem hướng dẫn cụ thể bên dưới
Resolution: .2mm
Infill: 15%

Notes:**

Xem phần notes bên dưới để có vài hướng dẫn in và lắp ráp hữu ích.

...........................................................................................................

Building the model

Colors

Black: (Devil Designs PLA - Black)
eye_right
eye_left
mouth
eyebrow_right
eyebrow_left
hair
pants_black
..

White: (Devil Designs PLA - White)
sole_right
sole_left
..

Blue: (Paramount3D PLA - Cadet Blue)
pants_blue
..

Dark Brown: (Paramount3D PLA - Dark Complexion)
arm_right
arm_left
head
..

Orange: (BambuLabs PLA - Orange)
shirt
shoe_right
shoe_left
..

Any Color (hidden piece)
pin_arms (file có hai piece giống hệt nhau)
pin_shirt
..

...........................................................................................................

Printing and assembly tips

Printing tips

1 - CÓ cần supports cho một phần.
(lưu ý: một số slicer quy ước góc support với 90° là phương thẳng đứng, số khác lại xem 0° là thẳng đứng. Mình đưa gợi ý dựa trên quy ước 90° là thẳng đứng)

*supports: organic/tree supports với threshold giảm xuống 29° được dùng cho:

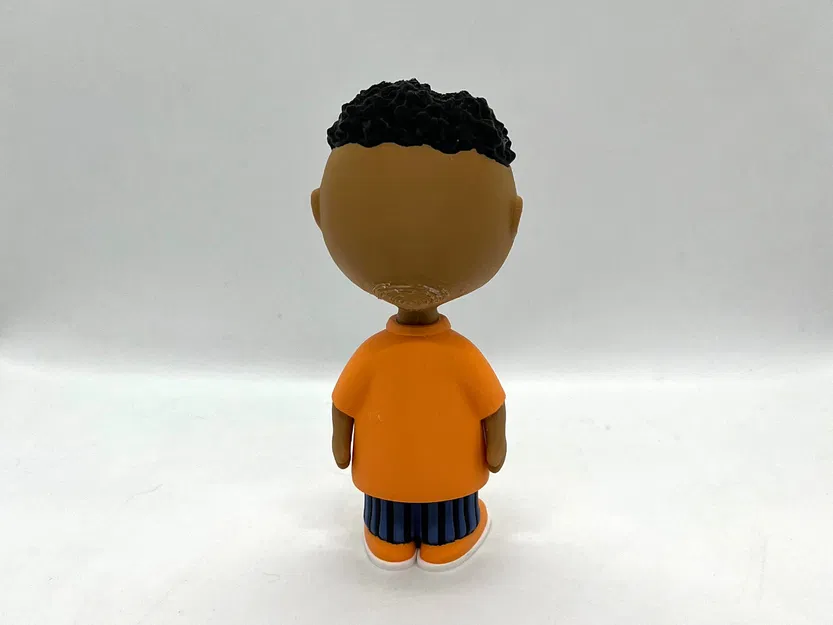

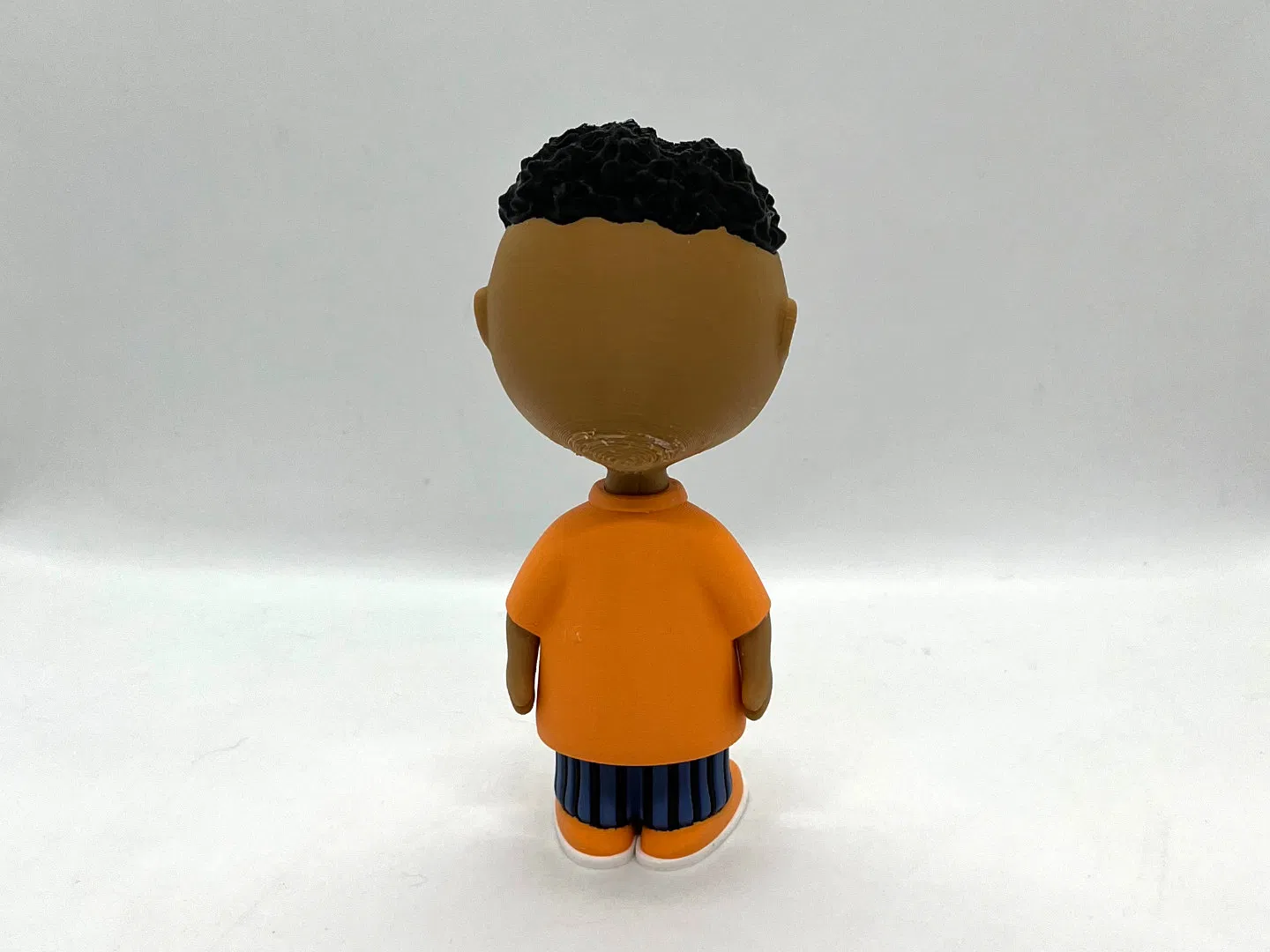

• head (sẽ có vết ở mặt sau của đầu. Có thể giảm bằng cách dùng layer height thấp hơn)

2 - Có vài chi tiết có thể cần brim hoặc raft, bạn tự cân nhắc. Khi set up bài in, mình hay chọn hướng “chắc ăn” để giảm rủi ro fail, nhất là vì phần đế của nhiều chi tiết sẽ bị che khi gắn vào chi tiết khác. Raft cũng giúp lớp đầu của các chi tiết nhỏ bám tốt hơn và thường fit đẹp hơn với các model của mình.

*Mình đã dùng raft cho các phần sau và khuyên dùng. Vì các phần này đều màu đen, mình in sao cho một raft phủ hết tất cả:

• eyebrow_right
• eyebrow_left
• eye_right
• eye_left
• mouth

*Mình có dùng brim, để yên tâm hơn, cho các phần sau:

• arm_right
• arm_left

4 - Khi gỡ chi tiết khỏi bed, nên RẤT nên để các chi tiết left/right vào hai hộp riêng để dễ lắp. Nhiều khi khác biệt giữa trái và phải rất nhỏ, nhưng vẫn đáng để theo dõi và lắp đúng vị trí.

..
Assembly tips:

1 - Cứ từ từ dán model và tận hưởng quá trình. Nên nghĩ trước xem sẽ dán những phần nào thành từng cụm, rồi mới dán các cụm lại với nhau. Chờ keo của từng cụm khô hẳn rồi mới ráp các cụm.

2 - Mình dùng keo 3D Gloop (khô nhanh, rất chắc) và E6000 (dẻo, khô chậm) để lắp model này. Với cả hai loại keo, dùng ít thường tốt hơn dùng nhiều.

3 - quan trọng với tất cả model của mình: nhớ dry fit toàn bộ chi tiết trước khi dán.

4 - pants_black sẽ fit gọn vào pants_blue nhưng chỉ khi đặt đúng hướng. Hãy canh lỗ cho pin trùng trước, rồi đặt phần màu đen ngay phía trên phần màu xanh và trượt thẳng xuống.

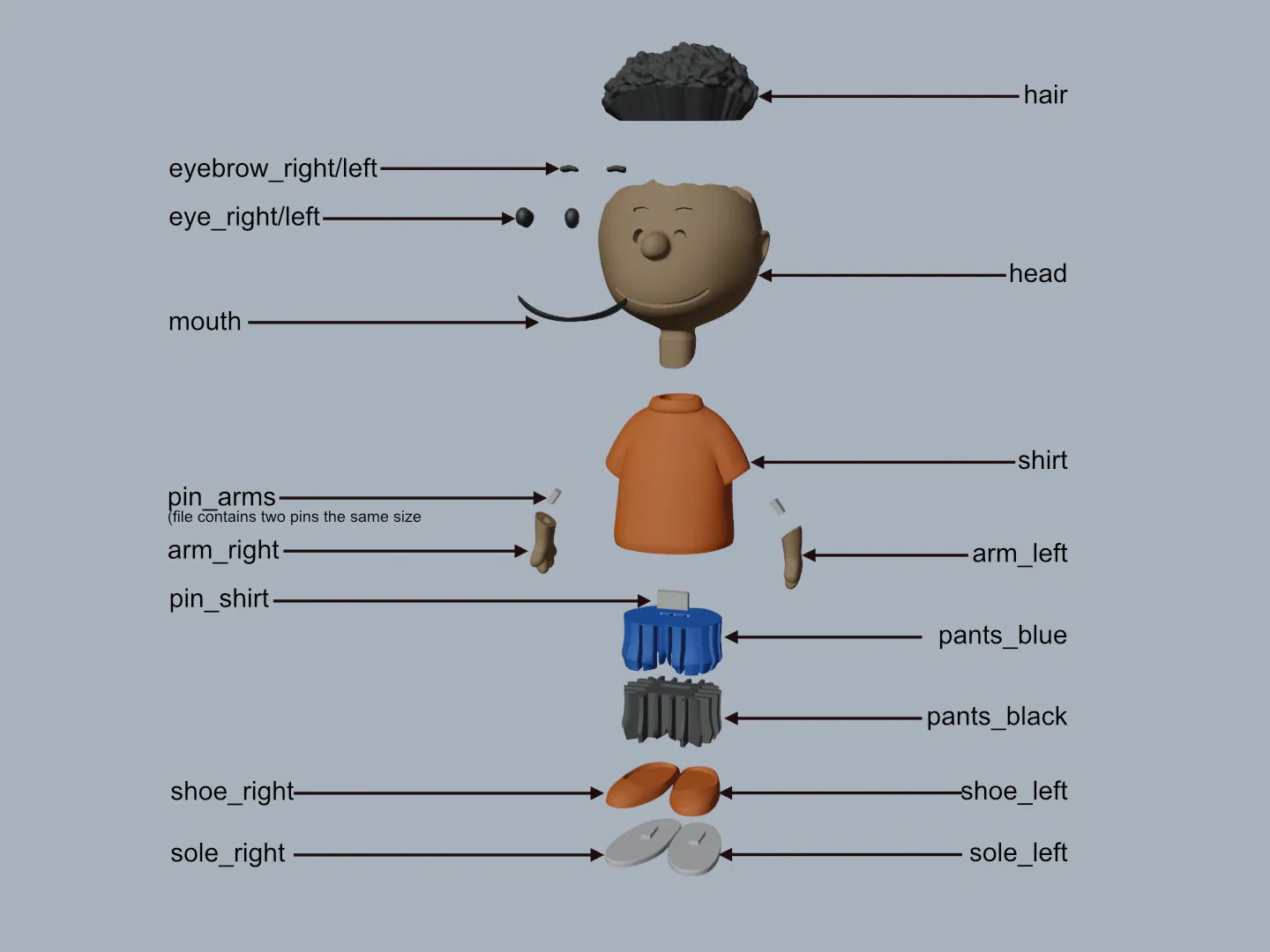

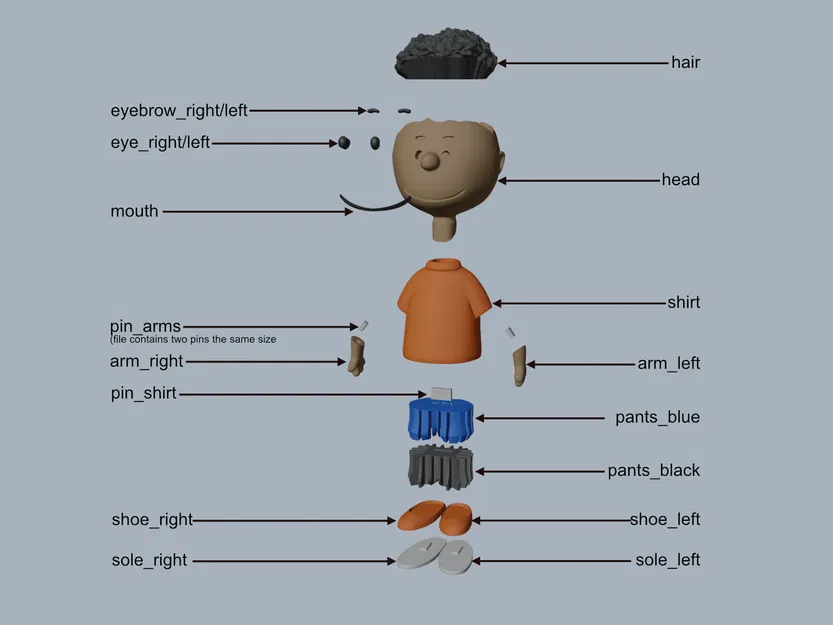

5 - Tham khảo các sơ đồ lắp trong mục hình ảnh, cũng như các ảnh đã upload để ráp model. Model này thiết kế để dán keo.

Nếu có câu hỏi cứ hỏi, feedback rất quan trọng để làm model ngày càng tốt hơn.
