Cuộn Filament Tái Sử Dụng – Chuyển Đổi Cuộn Carton (200mm, RFID Ready)

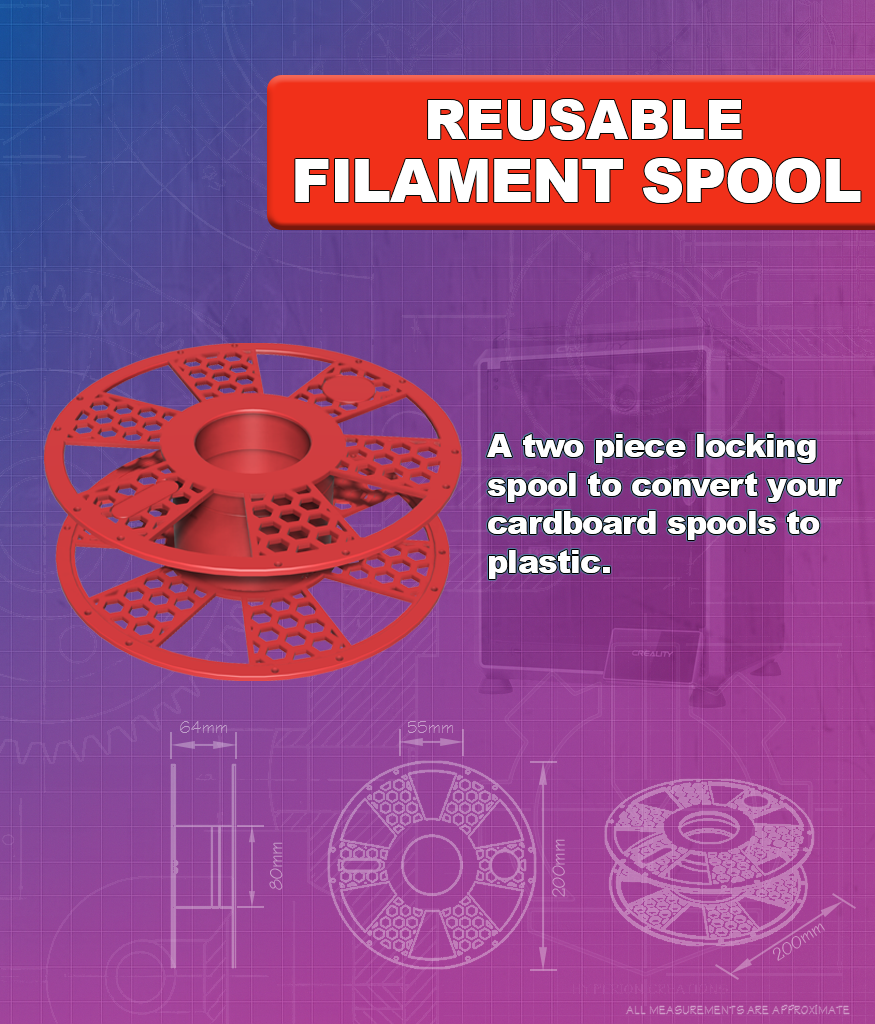

Một cuộn filament tái sử dụng dạng khóa xoay gồm 2 mảnh, thiết kế để chuyển đổi các cuộn bìa carton bị móp/ám bụi thành cuộn nhựa bền hơn — hoặc dùng như một cuộn filament độc lập.

Thiết kế này ban đầu được làm ra để giải quyết vấn đề thực tế với cuộn bìa carton Creality HyperPLA khi dùng trong Creality CFS: giúp hạn chế bụi carton lọt vào hệ thống, đồng thời khôi phục lại hình học cuộn chuẩn khi cuộn bị hư do vận chuyển.

Để xử lý sự khác nhau ngoài thực tế về kích thước lõi carton, có kèm vòng hub add-on 82 mm (tùy chọn) nhằm đảm bảo lắp chắc, không lắc khi đã tháo hai miếng bìa bên hông.

📌 TỔNG QUAN NHANH

Mục đích: Cuộn filament nhựa tái sử dụng
Tương thích: Cuộn bìa carton Creality HyperPLA & cuộn chuẩn 200 mm
Đường kính: 200 mm (khớp kích thước cuộn HyperPLA gốc)
Tùy chọn hub:

• Hub chuẩn 80 mm

• Vòng add-on 82 mm (có kèm) cho lõi carton bị “dư size”
  Thiết kế: Cuộn 2 nửa khóa xoay (twist-lock)
  Trường hợp dùng: Chuyển đổi cuộn carton hoặc dùng như cuộn filament độc lập
  RFID Ready: Có vị trí tích hợp để gắn thẻ RFID
  In 3D: Không cần supports
  Lắp ráp: Khóa xoay, không cần dụng cụ

🧠 BỐI CẢNH DỰ ÁN

Cuộn filament bằng carton nhẹ và thân thiện môi trường — nhưng không phải lúc nào cũng “qua ải” vận chuyển nguyên vẹn. Mép bị cong, lõi bị bẹp, và bụi carton có thể gây lỗi cấp filament, đặc biệt trong các hệ multi-material dạng kín như Creality CFS.

Chưa hết, đường kính lõi carton cũng không phải lúc nào cũng đồng nhất, nhất là sau khi tháo hai tấm bìa bên hông.

Cuộn nhựa tái sử dụng này được thiết kế như một giải pháp lắp vào là chạy (drop-in):

• Khôi phục các cuộn carton bị hư

• Loại bỏ bụi carton bên trong CFS

• Bù trừ sai khác kích thước lõi carton ngoài thực tế

• Giữ đúng kích thước tổng thể và độ khớp khi lắp

• Tránh phải tua (re-spool) filament bằng tay

Ngoài ra cũng dùng rất ổn như cuộn filament tái sử dụng tiêu chuẩn, kể cả khi không có lõi carton.

📐 CHI TIẾT THIẾT KẾ

• Đường kính ngoài 200 mm để khớp cuộn Creality HyperPLA gốc

• Thiết kế khóa xoay 2 mảnh để lắp nhanh, không cần dụng cụ

• Chuyển đổi cuộn carton hoặc dùng như cuộn độc lập

• Hub 80 mm tiêu chuẩn cho đa số lõi carton

• Có kèm vòng hub snap-on 82 mm cho lõi carton dư size hoặc không đồng đều

• Hub vẫn giữ tâm và chắc chắn ngay cả khi đã tháo hai tấm bìa bên hông

• Vị trí tích hợp cho RFID để:

  • Tái sử dụng thẻ RFID của Creality

  • Gắn RFID hoặc NFC tùy chỉnh của bạn

• Dạng nan (spoke) mở giúp giảm vật liệu nhưng vẫn cứng vững

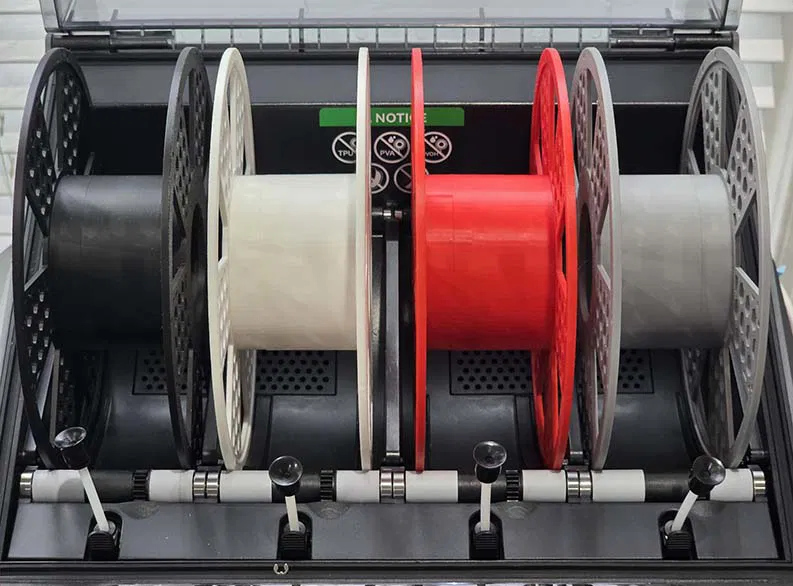

• Tối ưu để quay mượt trong Creality CFS và các hệ tương tự

• 4 lỗ neo đầu filament theo hướng (2 lỗ mỗi bên) giúp cố định đầu filament chắc chắn khi quấn lên hub lúc dùng như cuộn độc lập.

🔧 GHI CHÚ KHI IN

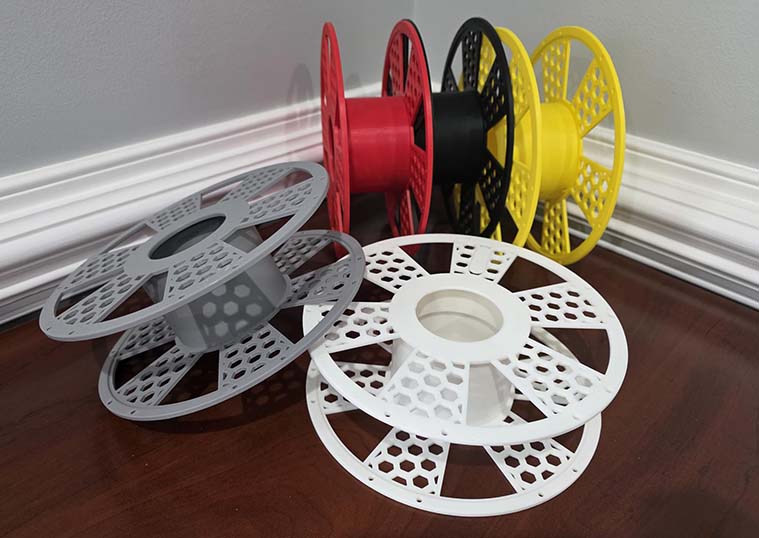

Các mẫu minh họa được in bằng PLA, nhưng bạn cũng có thể dùng PETG hoặc ABS nếu muốn. Cân nhắc theo nhu cầu sử dụng thực tế của bạn.

Thiết lập khuyến nghị:

• Nozzle 0.4 mm

• Layer height tiêu chuẩn (0.2 mm rất ổn)

• Thiết lập wall và infill mặc định

Hướng đặt khi in:

• In cả hai nửa cuộn nằm phẳng trên bàn in

• In các vòng hub nằm phẳng

Supports:

• ❌ Không cần

Mẹo lắp ráp:

• Nếu lõi carton vừa khít, dùng hub 80 mm tiêu chuẩn là được

• Nếu sau khi tháo tấm bìa bên hông mà lõi thấy lỏng hoặc nhỏ hơn, hãy lắp vòng add-on 82 mm trước khi khóa cuộn lại

📦 KÈM THEO / TÍNH NĂNG

• Vòng add-on hub 82 mm để bù sai khác lõi carton

• Vị trí hub “RFID-ready” cho các setup theo dõi filament nâng cao

• Thiết kế có tính đến tương thích Creality CFS ngay từ đầu

• Rất hợp cho ai muốn tránh nhiễm bụi carton

• Lý tưởng để lưu trữ filament lâu dài hoặc dùng cho setup in thường xuyên

🧾 THÔNG TIN PHIÊN BẢN

v1.0
Bản phát hành đầu tập trung vào tương thích Creality HyperPLA, chuyển đổi cuộn carton và vận hành an toàn trong CFS — bao gồm tùy chọn vòng hub 82 mm để xử lý sai khác kích thước carton ngoài thực tế.

Các cập nhật tương lai có thể gồm:

• Thêm các đường kính hub khác

• Tùy chọn vị trí RFID khác

• Biến thể theo từng hãng nếu có nhu cầu
