Móc Treo Sưởi Ấm Ultimate (kèm model Parametric)

Mình không xin cà phê đâu, nhưng nếu bạn thấy mẫu này hữu ích thì nhớ thả like giúp mình nha.

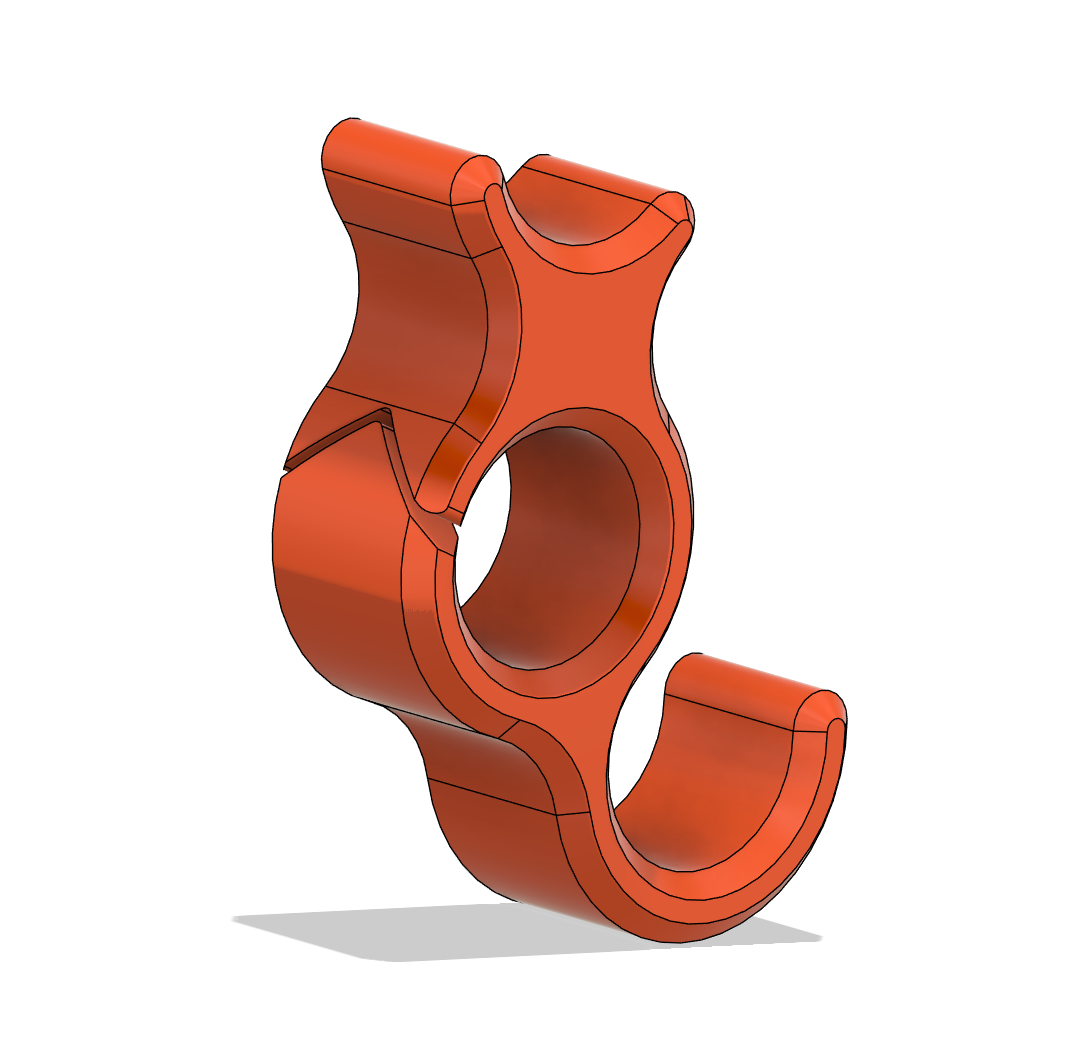

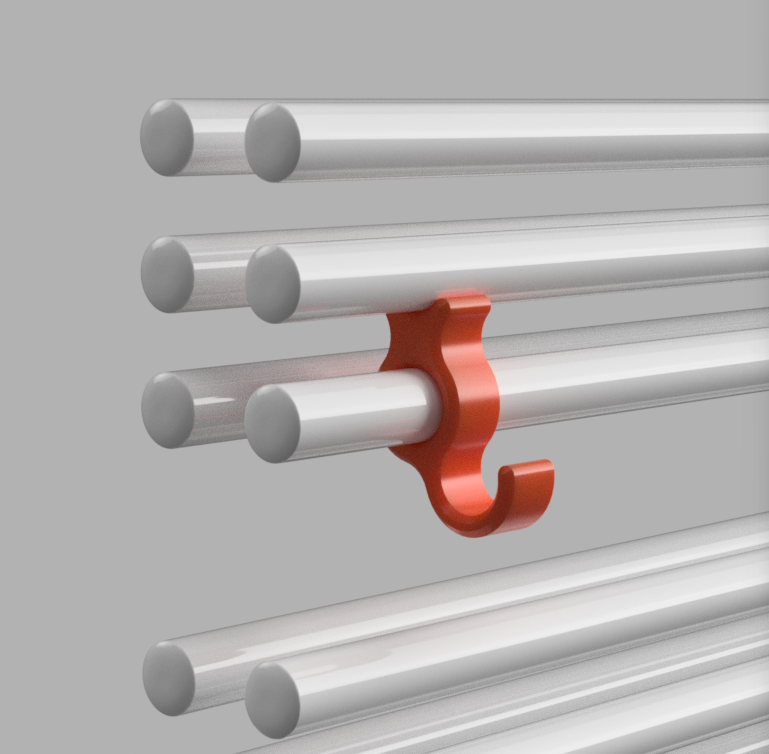

Mình thiết kế cái móc này theo yêu cầu của vợ mình. Mẫu đã qua vài lần chỉnh sửa, chủ yếu vì mình muốn nó ôm vừa khít — không quá lỏng, cũng không quá chặt. Việc này khá khó đạt được vì:

• Đồ in 3D không đảm bảo chính xác tuyệt đối về kích thước (vật liệu, hiệu chuẩn, quy trình, v.v.)

• Radiator sẽ giãn/nở hoặc co lại theo nhiệt độ khác nhau

• Radiator sưởi không có tiêu chuẩn kích thước thống nhất

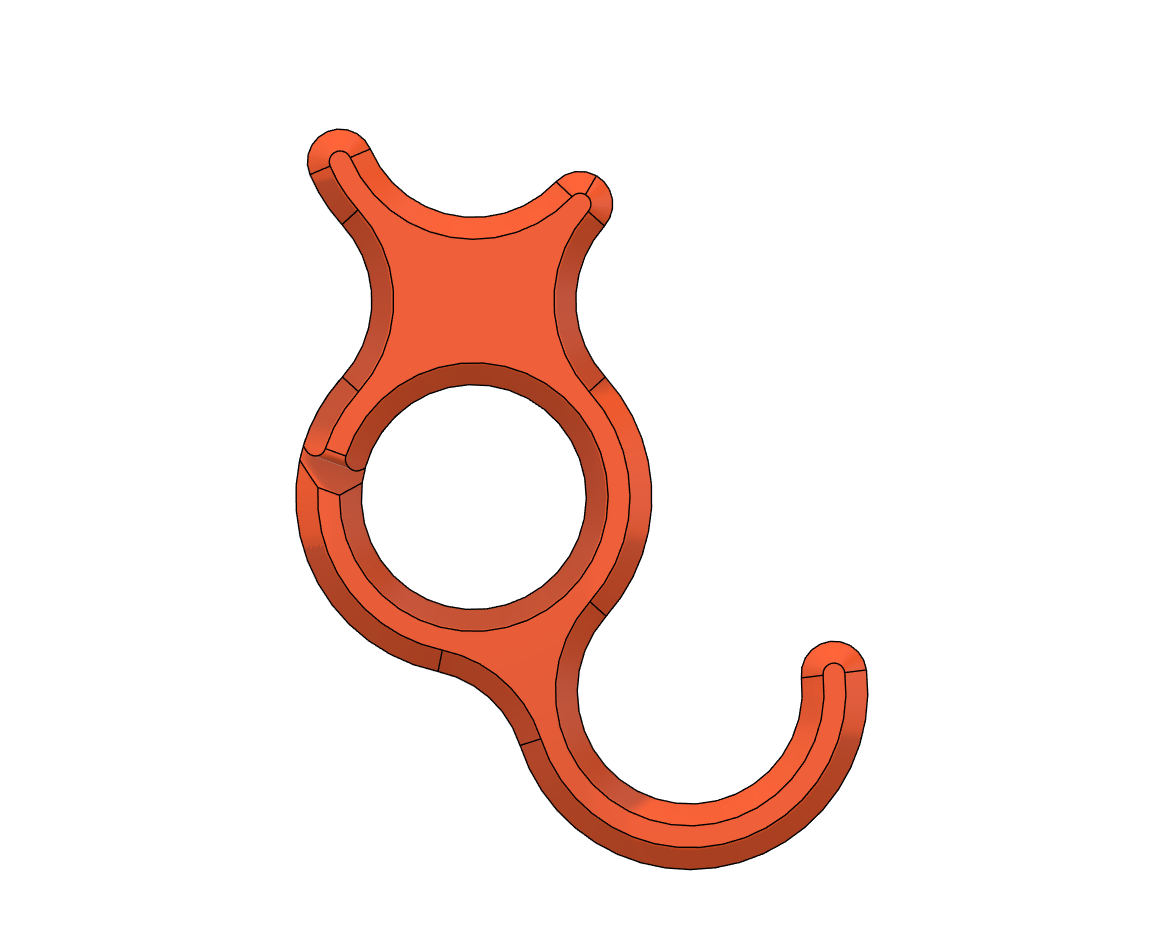

Vì vậy mình làm chiếc móc này với vòng hở và dung sai có thể parametric để chỉnh được. Khi in không cần supports và nên in bằng vật liệu ít mềm khi gặp nhiệt độ cao (mình in PETG và rất cứng cáp).

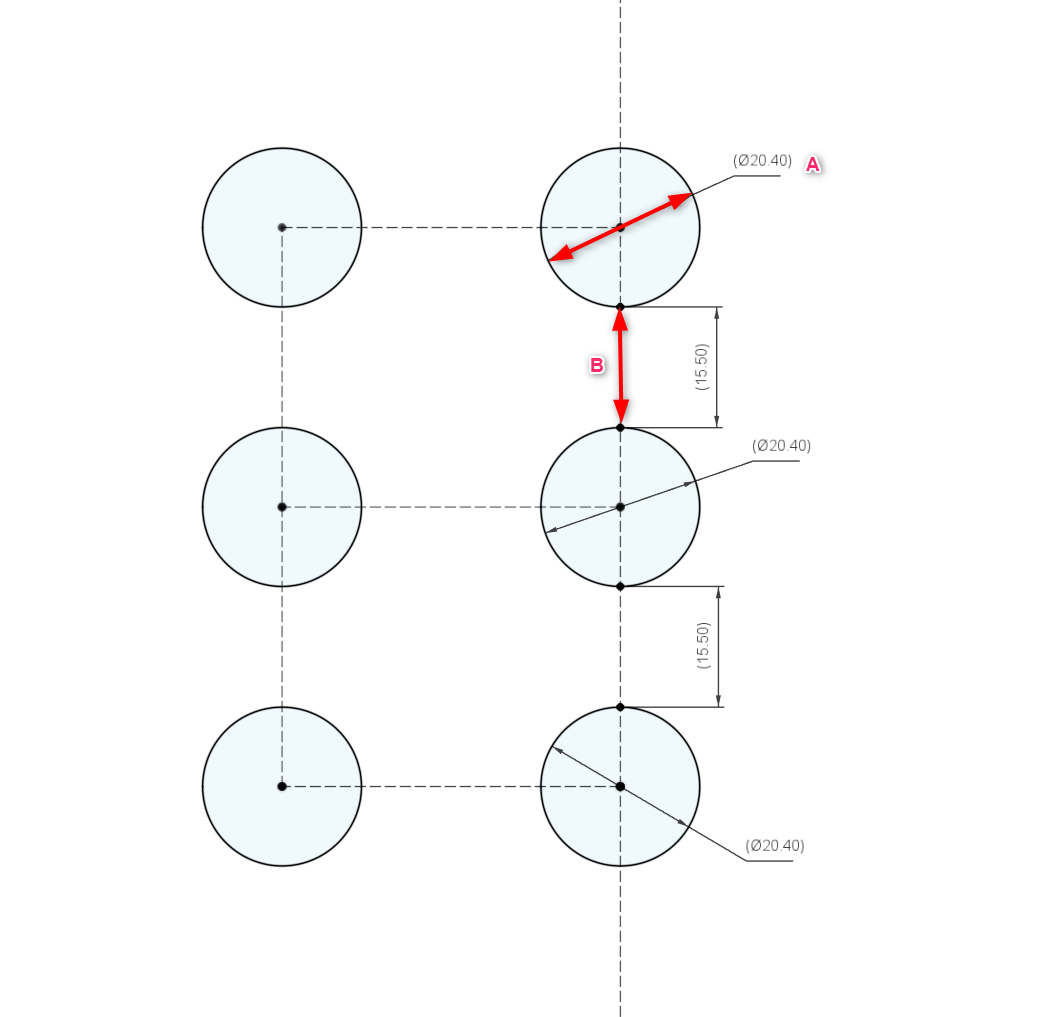

Bạn cần đo 2 kích thước (dùng thước kẹp calipers nha!):

• Dimension A: độ dày của ống radiator

• Dimension B: khoảng cách giữa hai ống

như trong hình này (có kèm kích thước radiator nhà mình):

Sau đó mở file F3D đính kèm trong Fusion, vào Design -> Modify -> Change parameters và nhập các giá trị bạn đo được vào bảng (cột Expression), rồi bấm OK:

Tiếp theo, lưu model thành mesh để xuất ra file STL, rồi đưa vào slicer như bình thường.

Cho tiện, mình đã tạo sẵn một số file STL cho các kích thước mà mình thấy khá phổ biến ở nhiều mẫu khác. Quy ước đặt tên file là: Hook_A_B.stl. trong đó A và B là các kích thước (mm) như mô tả ở trên.

Filename

Dimension A

Dimension B

Hook_20_15.stl

20mm

15mm

Hook_20_20.stl

20mm

20mm

Hook_22_20.stl

22mm

20mm

Hook_22_22.stl

22mm

22mm

Hook_25_40.stl

25mm

40mm

Chúc bạn in vui vẻ!
