Vỏ (enclosure) cho MegaWiFi Programmer V

Giới thiệu

Đây là vỏ (enclosure) dành cho MegaWiFi Programmer V, một thiết bị lập trình và dump cartridge, hỗ trợ cartridge gốc của SEGA Megadrive/Genesis và Master System, đồng thời hỗ trợ các cartridge dạng flash như:

• MegaWiFi

• Flatmap64

• FrugalMapper

• Krikkzz FlashKit

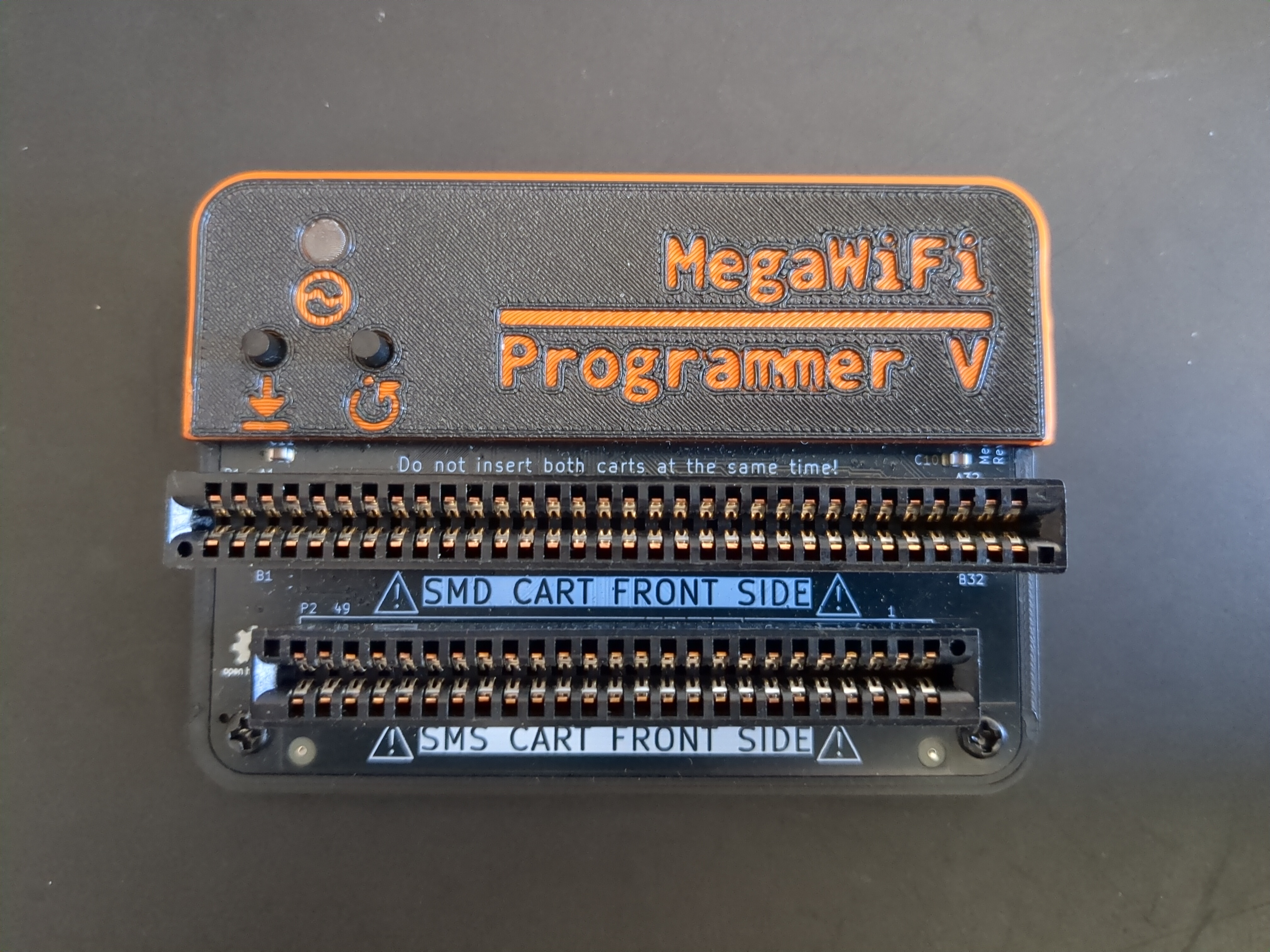

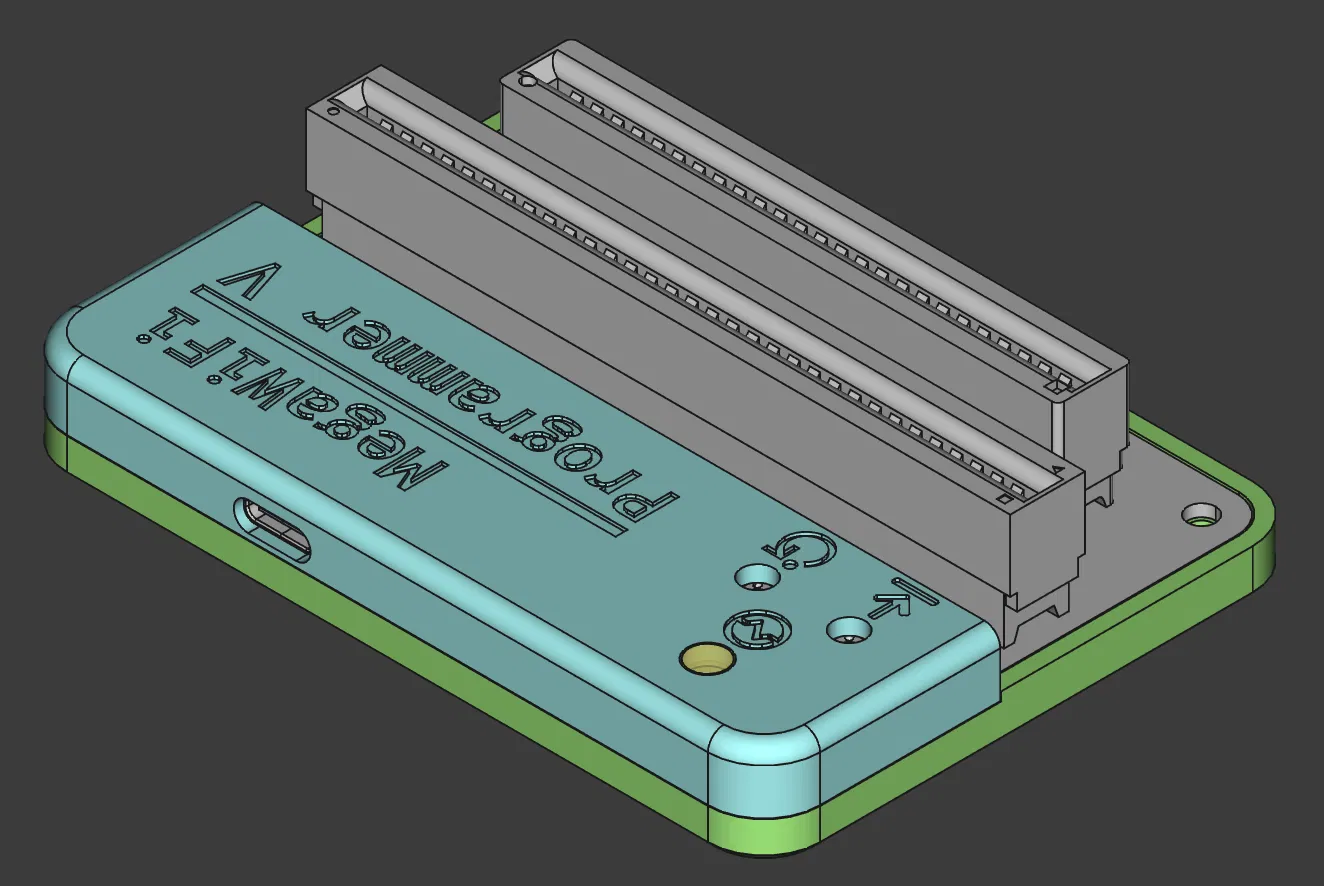

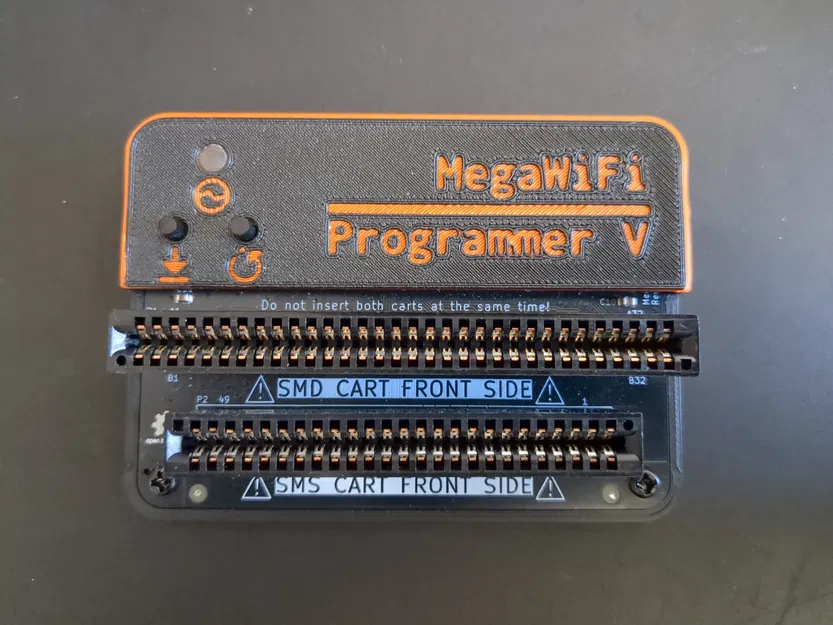

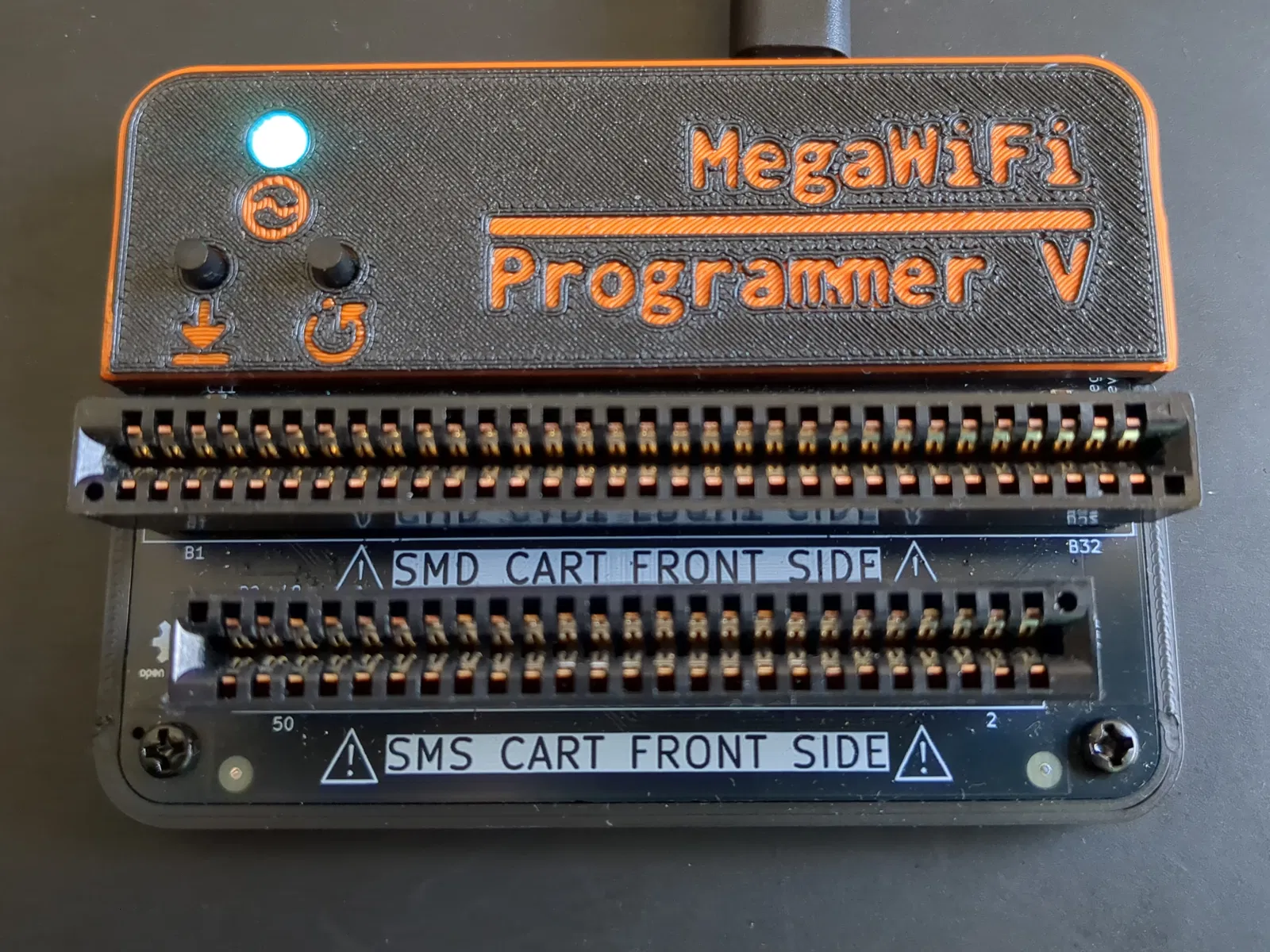

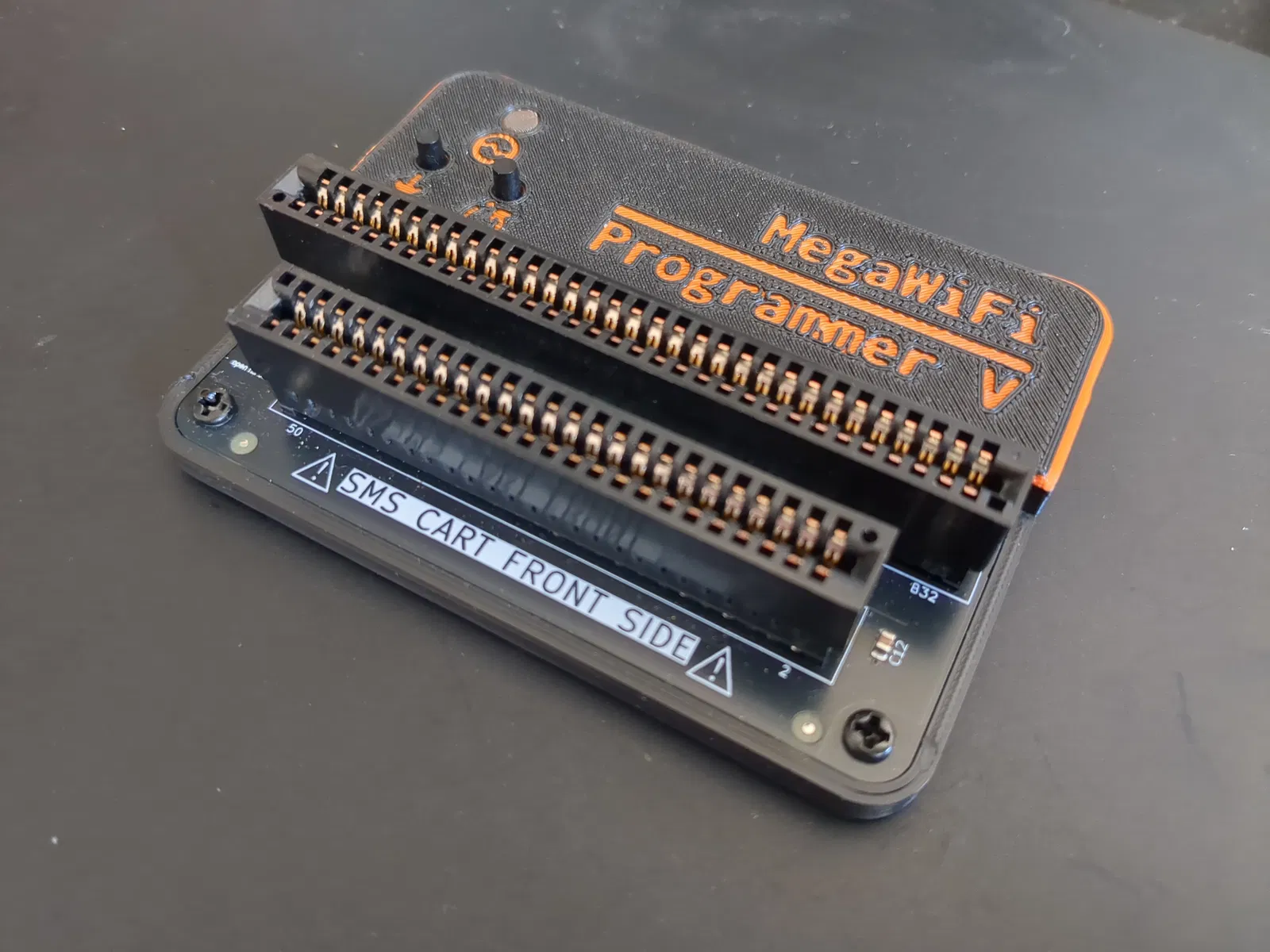

Bộ vỏ gồm 3 phần: phần đáy, nắp trên và ống dẫn sáng (light pipe) cho LED. Phần nắp và đáy có thể in theo kiểu bạn thích. Riêng light pipe thì nên dùng vật liệu trong suốt và chỉnh slicer để tăng độ truyền sáng tối đa (dùng nhiệt độ cao nhất mà filament cho phép, để infill 100% và cấu hình slicer để tất cả đường in đi cùng một hướng xuyên suốt các lớp).

Có kèm file FreeCAD để bạn remix cho dễ. Printables có một “tính năng” hơi khó chịu là tự đổi đuôi file thành chữ thường, nên nếu bạn dùng filesystem phân biệt hoa/thường (thường gặp trên Linux), nhớ đổi lại đuôi từ .fcstd thành .FCStd.

Lắp ráp

Để lắp bộ vỏ, bạn cần:

• 3 phần đã in (nắp trên, đáy, light pipe)

• PCB MegaWiFi programmer V

• 2 vít M3x10 đầu chìm (countersunk head)

• 2 vít tự ren M3x4 (self-tapping)

Lắp khá đơn giản:

1. Đặt light pipe lên PCB bằng cách luồn vào hai lỗ trên PCB ở hai bên LED.

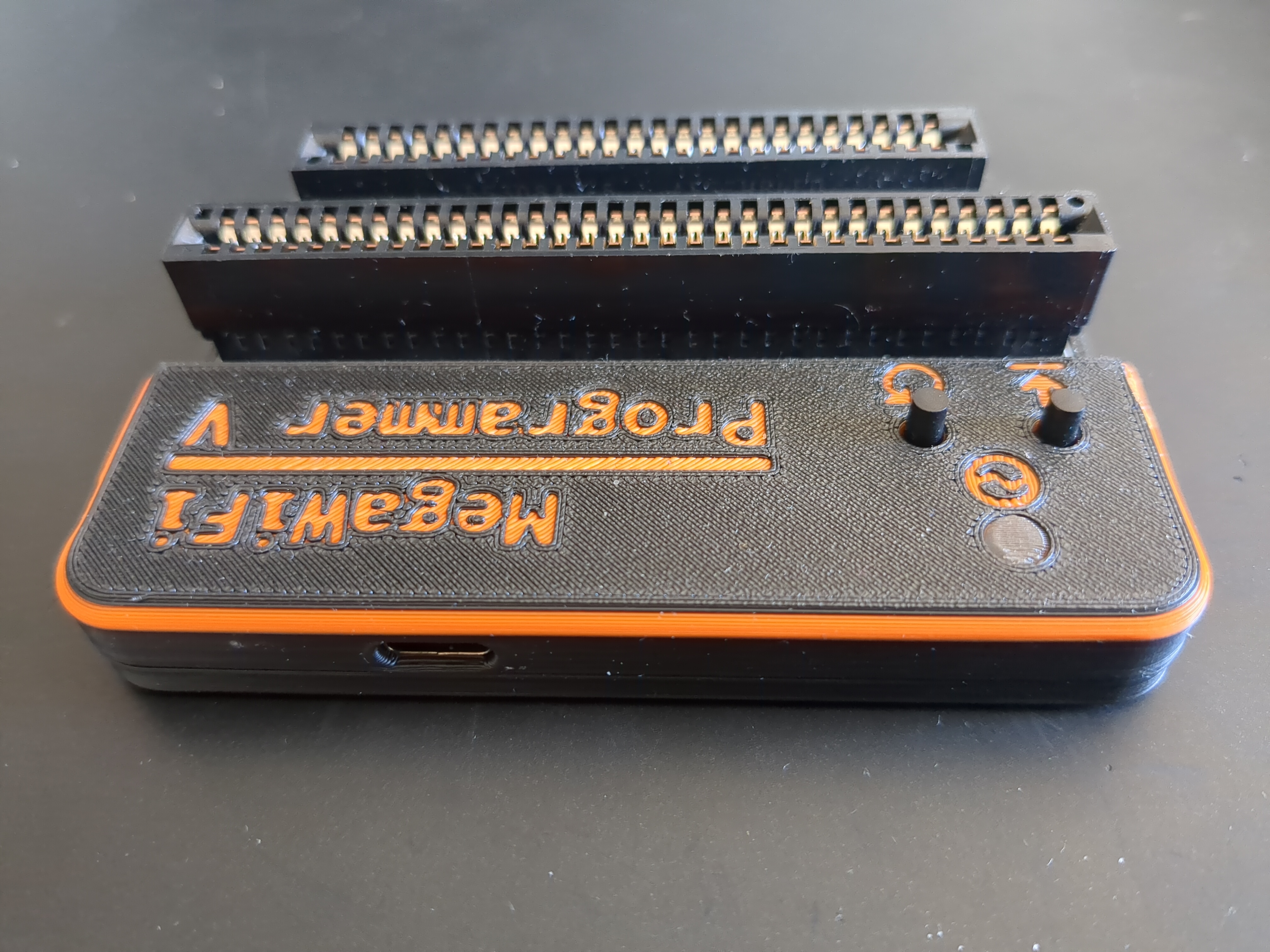

2. Đặt phần nắp trên sao cho khớp với light pipe và cổng USB-C nằm đúng vị trí trong khe.

3. Đặt phần đáy vào, rồi siết 2 vít M3x10 ở mặt dưới của vỏ.

4. Siết 2 vít tự ren M3x4 vào phần dưới của PCB.
