Hộp filament tròn (Runde Filamentbox)

Các hộp filament tròn của ThoDiProducts xài rất ổn, vì cả những cuộn lớn đường kính 10 cm cũng cho vô vừa. Với mấy cái hộp này, mình thiết kế thêm một bộ nhả cuộn và một cửa ra filament, để có thể nối thẳng hộp vào máy in mà không cần mở nắp.

Bạn cần:

• Ống PTFE-Teflon 4mm (khoảng 30 cm cho mỗi hộp)

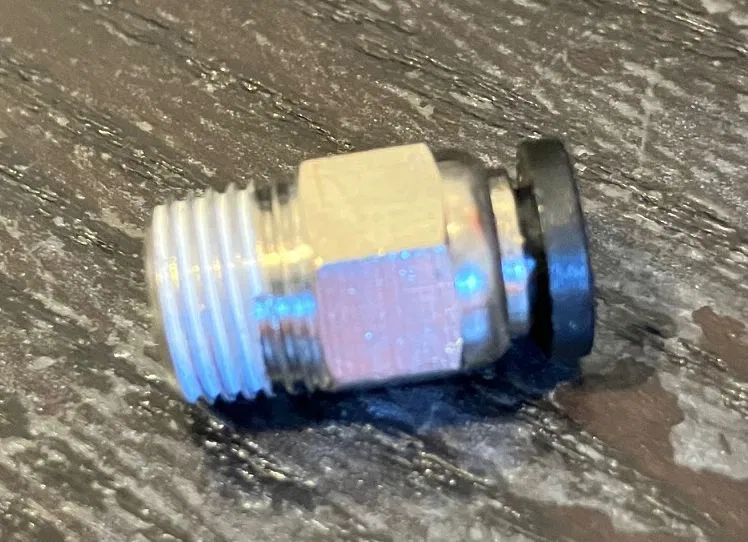

• 1 đầu nối Pneumatic PC4-M10 (1 cái cho mỗi hộp, ren M10, loại cho phép luồn ống đi xuyên qua)

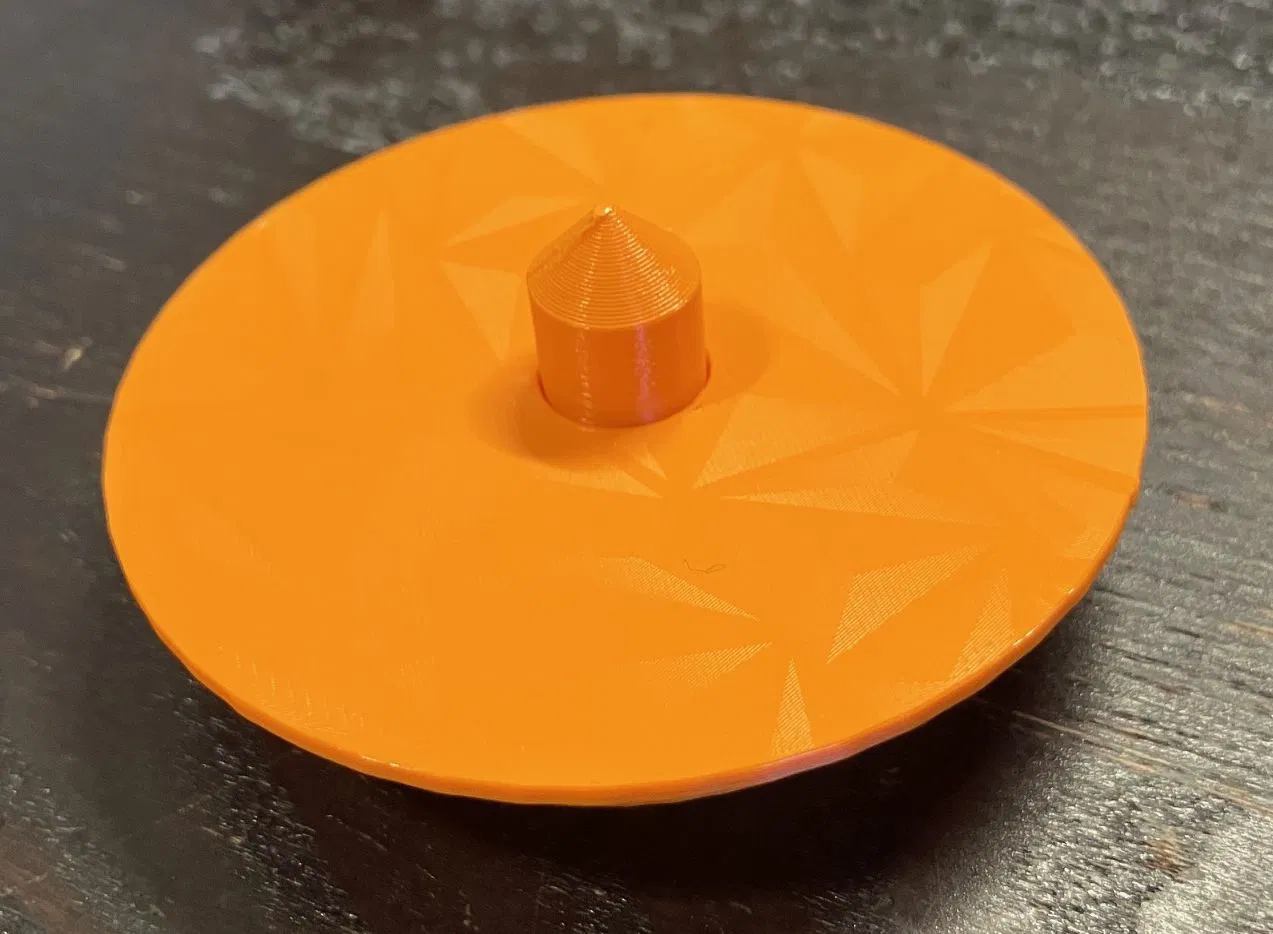

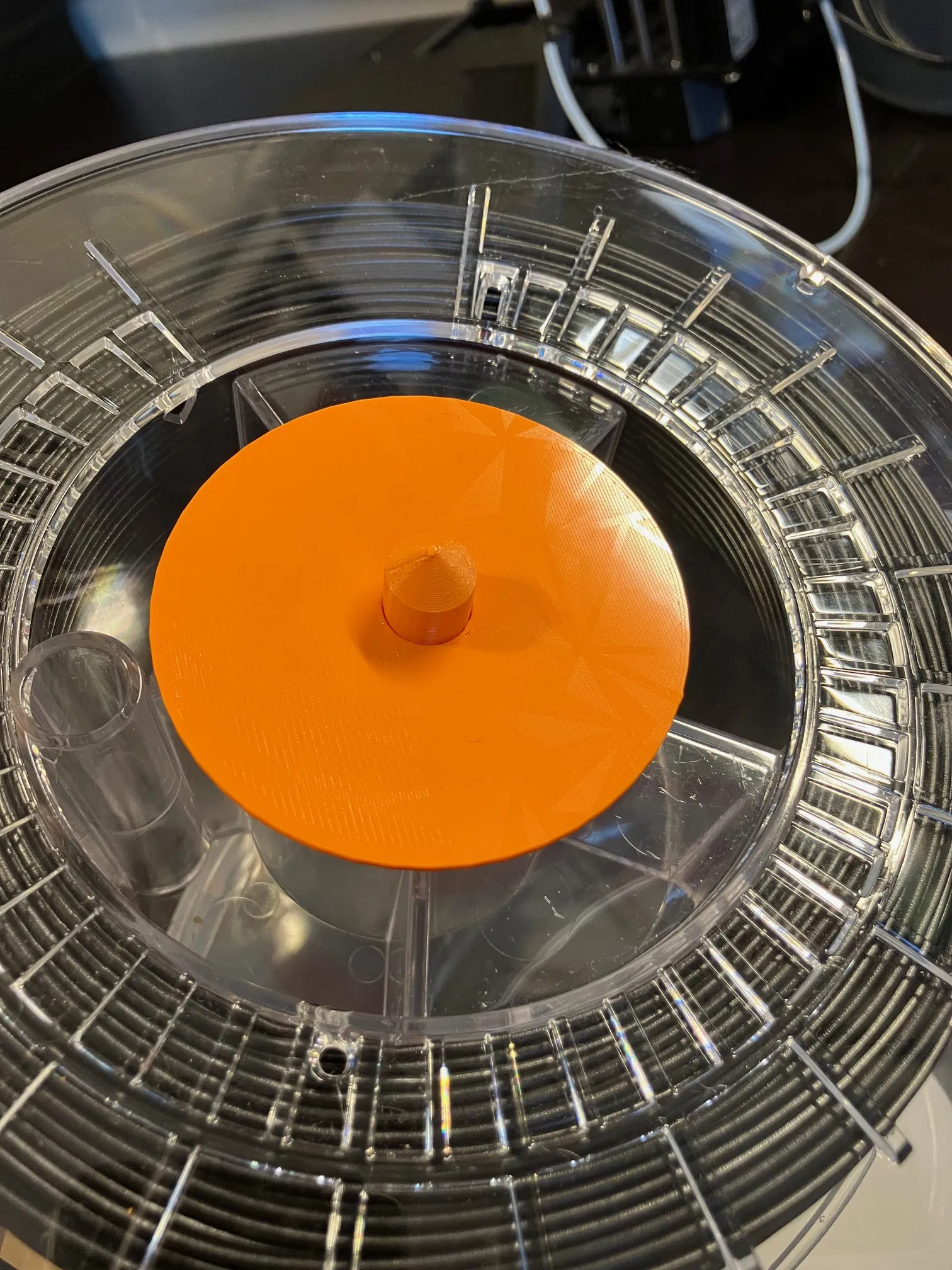

Cuộn filament sẽ quay kiểu như con quay trên một mũi nhọn mỏng. Nhờ vậy không cần dùng bi (ball bearing), vì mũi nhọn giúp giảm ma sát xuống mức thấp nhất (xem hình). Mình dùng với Prusa Mini+ thì sau vài kilomet filament vẫn chưa gặp vấn đề gì.

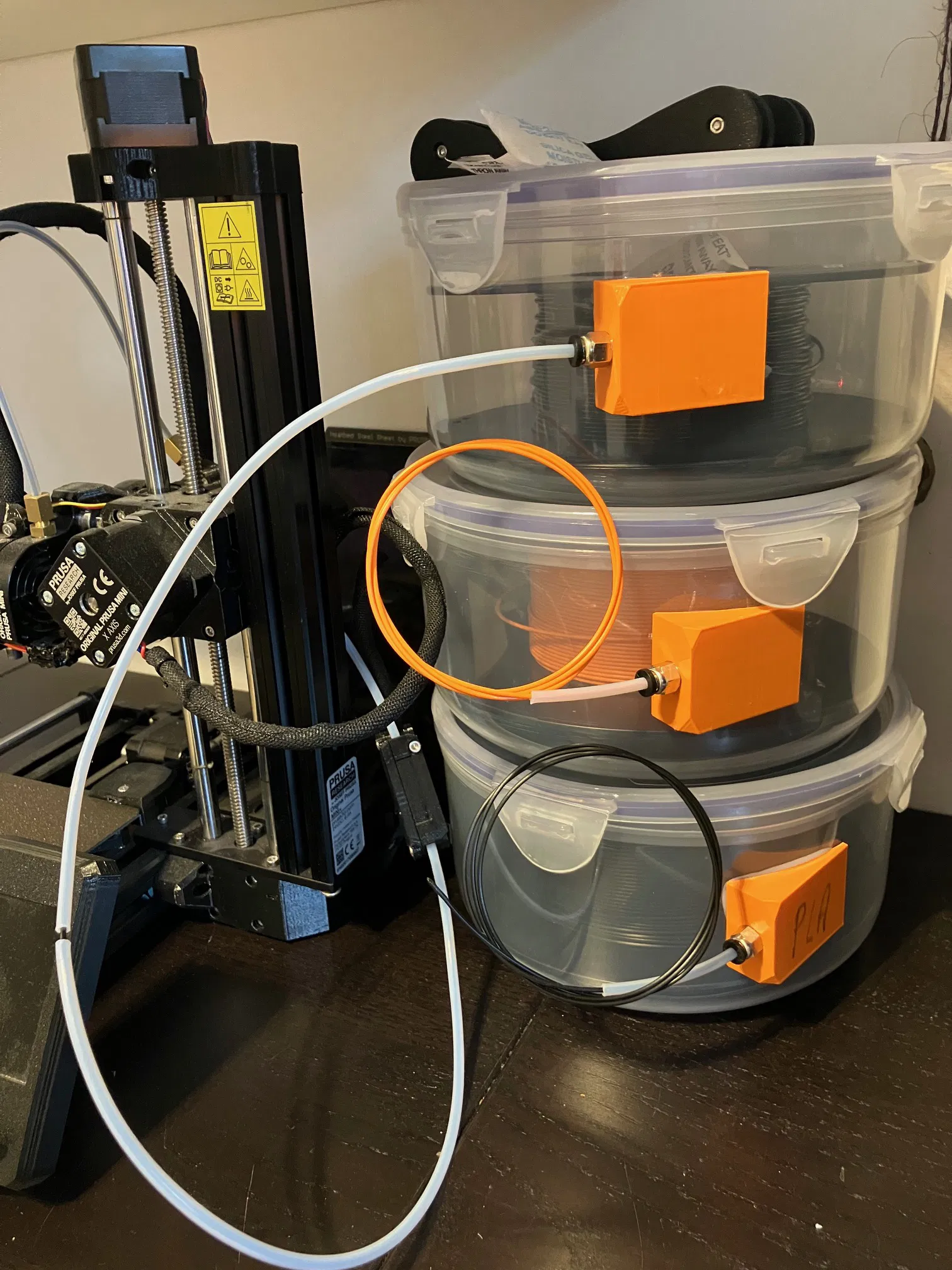

Nếu quấn ống PTFE nửa vòng quanh cuộn, filament sẽ chạy rất mượt (KHÔNG áp dụng cho TPU — TPU khá nhám và mềm nên chạy sẽ nặng hơn!). Thường thì cuộn quay trong hộp rất ổn và không bị vướng. Trên Mini+ của mình, mình kéo dài ống PTFE phía sau filament sensor để filament đi hoàn toàn trong ống (xem hình).

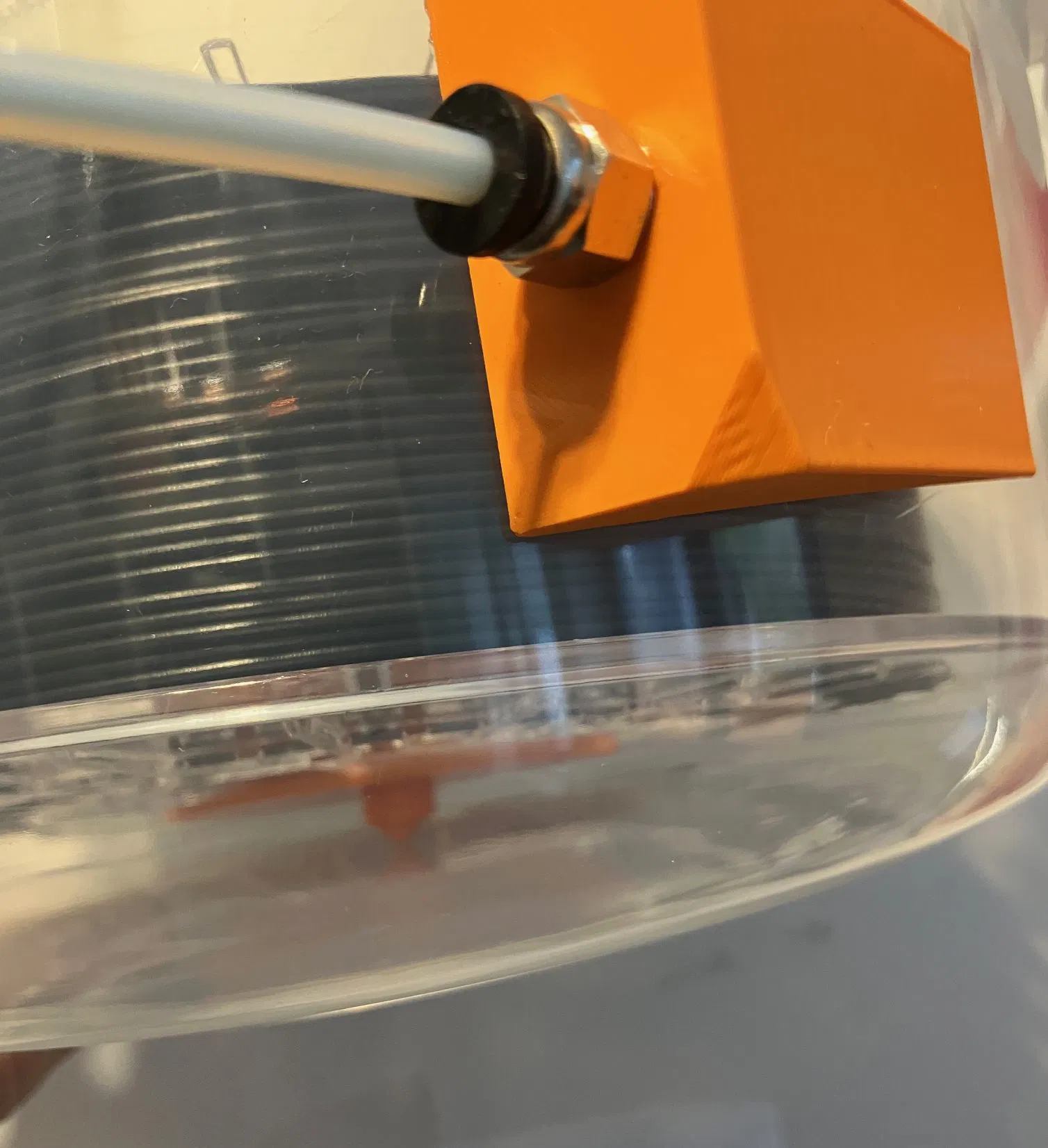

Phần chuyển tiếp được dán bằng súng keo nóng, dính cực chắc. Lỗ cần khoét trên hộp (cao 3 cm * rộng 4 cm) mình hàn chảy bằng mỏ hàn. Dĩ nhiên cũng có thể khoan rồi cưa bằng cưa lọng, nhưng dùng mỏ hàn thì nhanh và gọn hơn (nhớ làm ở nơi thông gió tốt!).

Thực tế cuộn filament của mỗi hãng khác nhau rất nhiều. Mình đã thử AmazonBasic, ESun và Extrudr. Có loại cần mũi nhọn dài, có loại cần mũi nhọn ngắn thì cuộn mới quay trơn tru.

Tiếc là mấy cái hộp này giá rất chát (mình mua khoảng 14 Euro/hộp). Chất lượng đôi khi cũng hên xui giữa “xịn” và “lỗi”. Trong 5 hộp của mình có 1 hộp đóng không kín, dù bên bán cam kết là kín. Nếu ai tìm được lựa chọn rẻ hơn thì cho mình xin link ở phần bình luận. Mình sẽ làm bản chỉnh sửa/adapt sớm nhất có thể…
