Con Dấu Thay Đổi Insert (Parametric) – Swappable Stamp

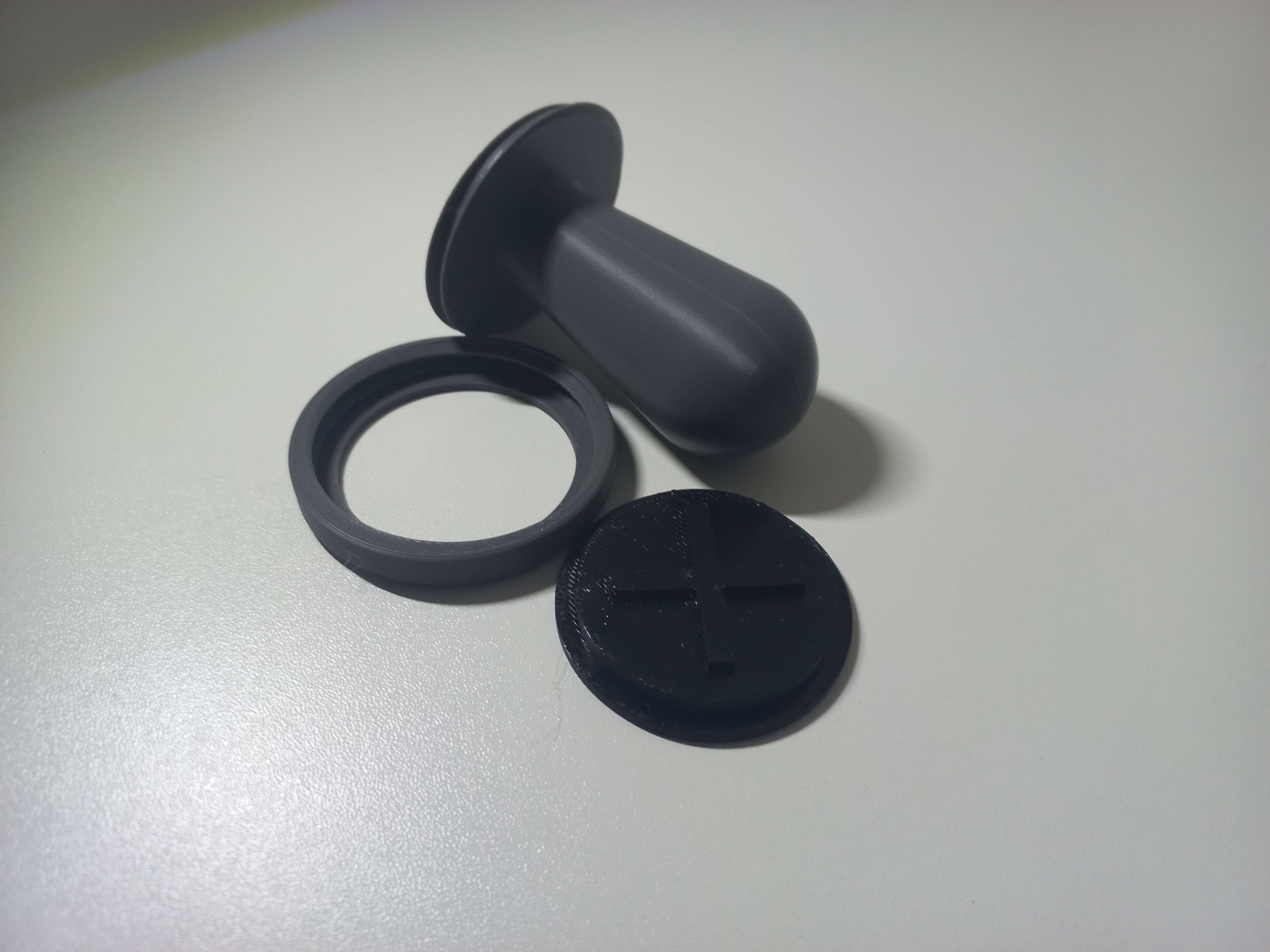

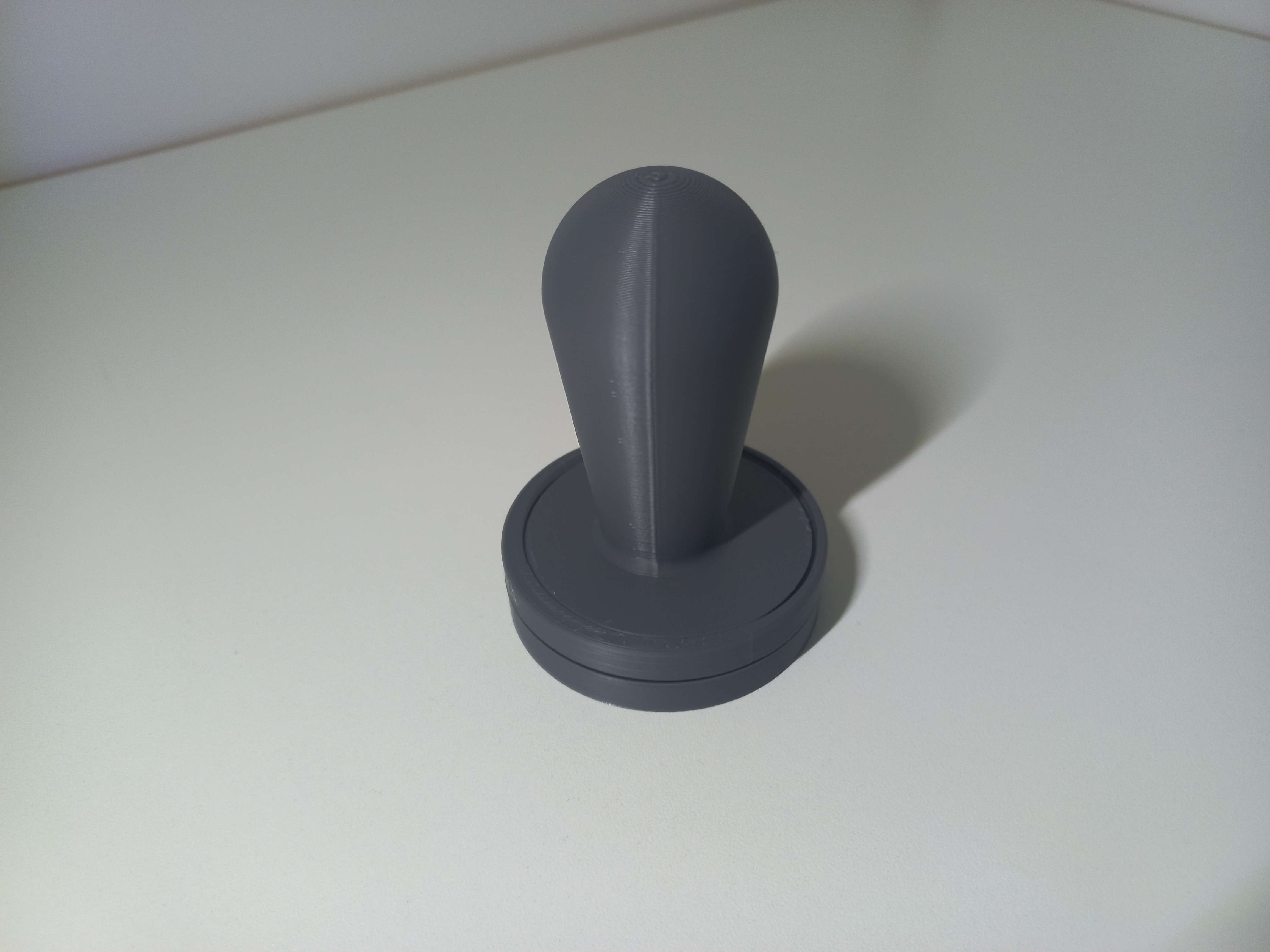

Con dấu parametric với insert thay đổi được, dễ chỉnh sửa bằng Fusion hoặc OpenSCAD/SVG. Insert được khóa bằng nắp vặn. In phần thân bằng PLA, insert bằng TPU; không cần support, bật ironing cho mặt đẹp hơn.
Mô tả

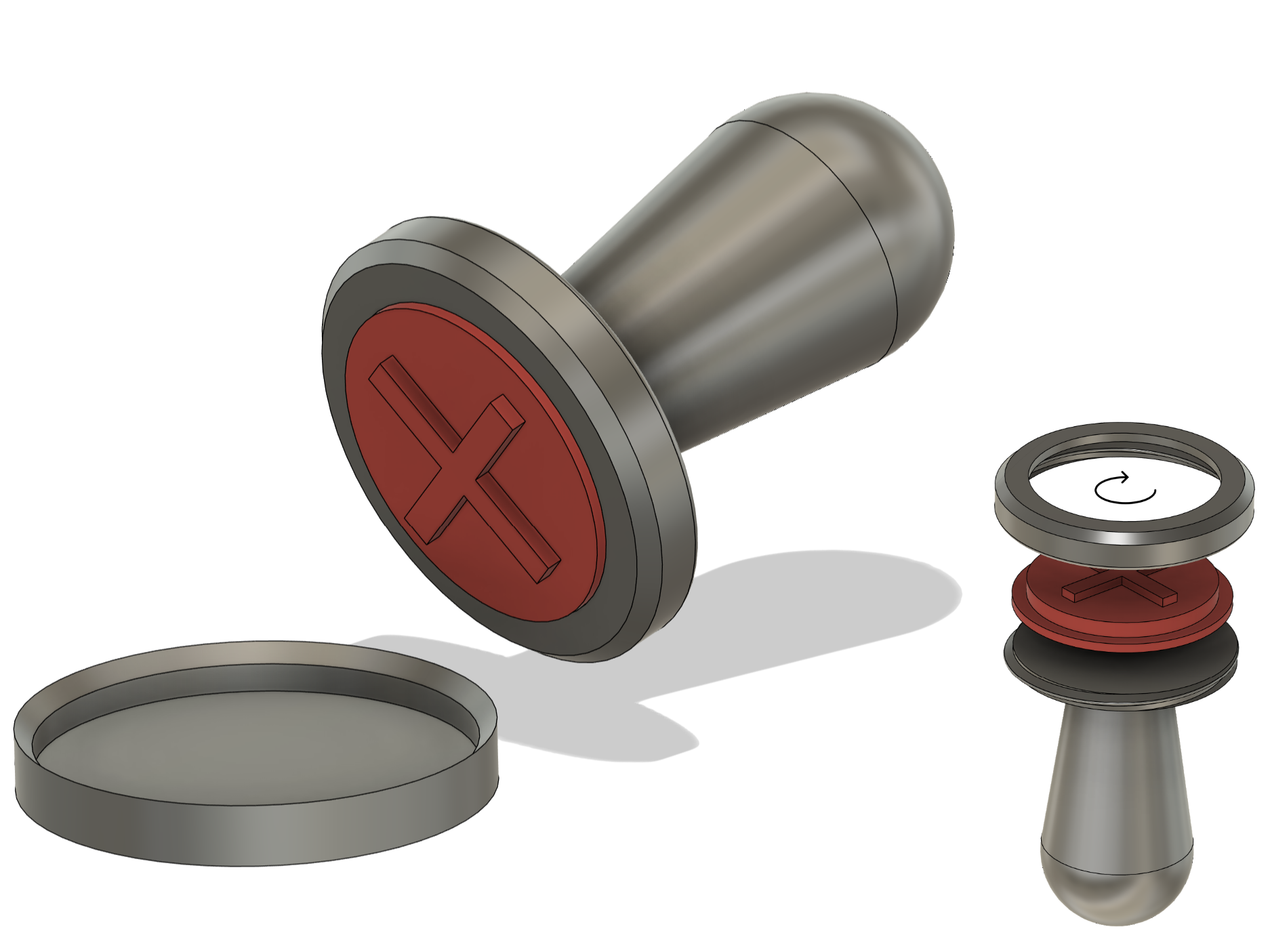

Mình có đính kèm file Fusion để bạn chỉnh tolerances, coi cách mình làm, hoặc đơn giản là sửa model cho dễ. Mình cũng dựng lại phần insert bằng OpenSCAD để bạn tuỳ biến nhanh với một file SVG (dễ làm, xem trong file .zip).
Nếu bạn chưa dùng CAD, thử coi StampForge, đây là một công cụ online dễ xài do một creator trên Printables làm để áp một file SVG lên model 3D.
Bạn có thể upload insert trống và SVG của bạn lên đó để “hô biến” thành insert của riêng bạn.

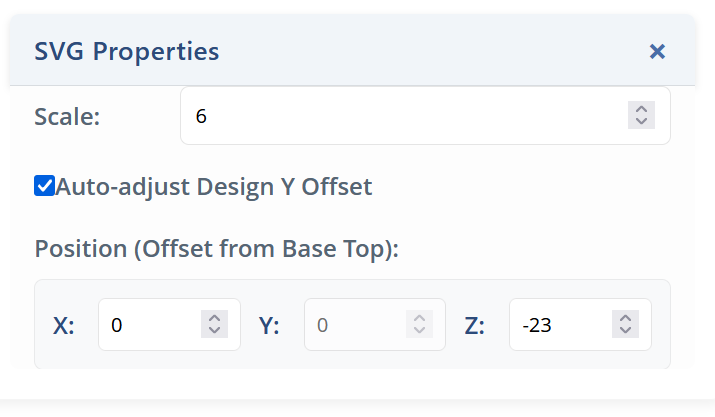

Lưu ý: với model này bạn cần Z offset là -23 (=-diameter/2) và scale khoảng 6. Y offset có thể để tự động, hoặc bạn nhập 4,3.
Thông tin in:
- Tách model ra từng phần trước khi in để in riêng từng part
- In tất cả các món theo đúng orientation như lúc xuất file, ngoại trừ insert thì cần in trên mặt đáy tròn phẳng của nó.
- Tất cả các phần có thể in bằng vật liệu thường như PLA, riêng insert nên in bằng vật liệu dẻo như TPU.
- Không cần supports
- Bật ironing (trên máy in 3D) cho bề mặt trên cùng sẽ giúp mặt stamp đẹp hơn và kết quả đóng dấu cũng rõ hơn; hoặc bạn cũng có thể chà nhám sau khi in bằng giấy nhám mịn (220p xài ổn).
- Các insert bổ sung đã được set orientation đúng sẵn
Ngoài model chính, mình có kèm một insert trống, bạn chỉ cần thêm ký hiệu bạn muốn lên đó với chiều cao (mặc định) 2mm. Việc này dĩ nhiên cũng có thể làm trực tiếp bằng file Fusion và OpenSCAD, hoặc dùng công cụ online StampForge.

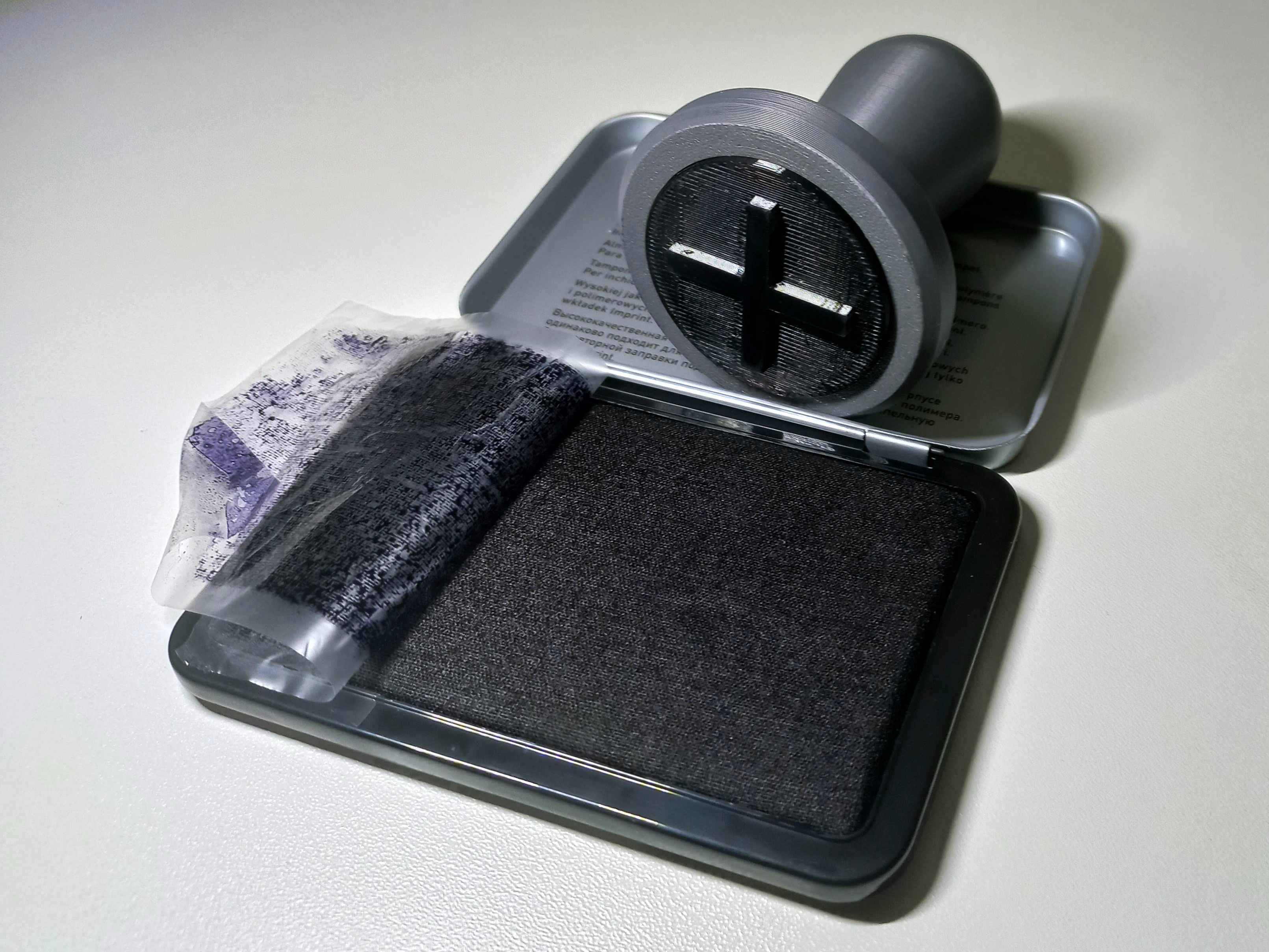

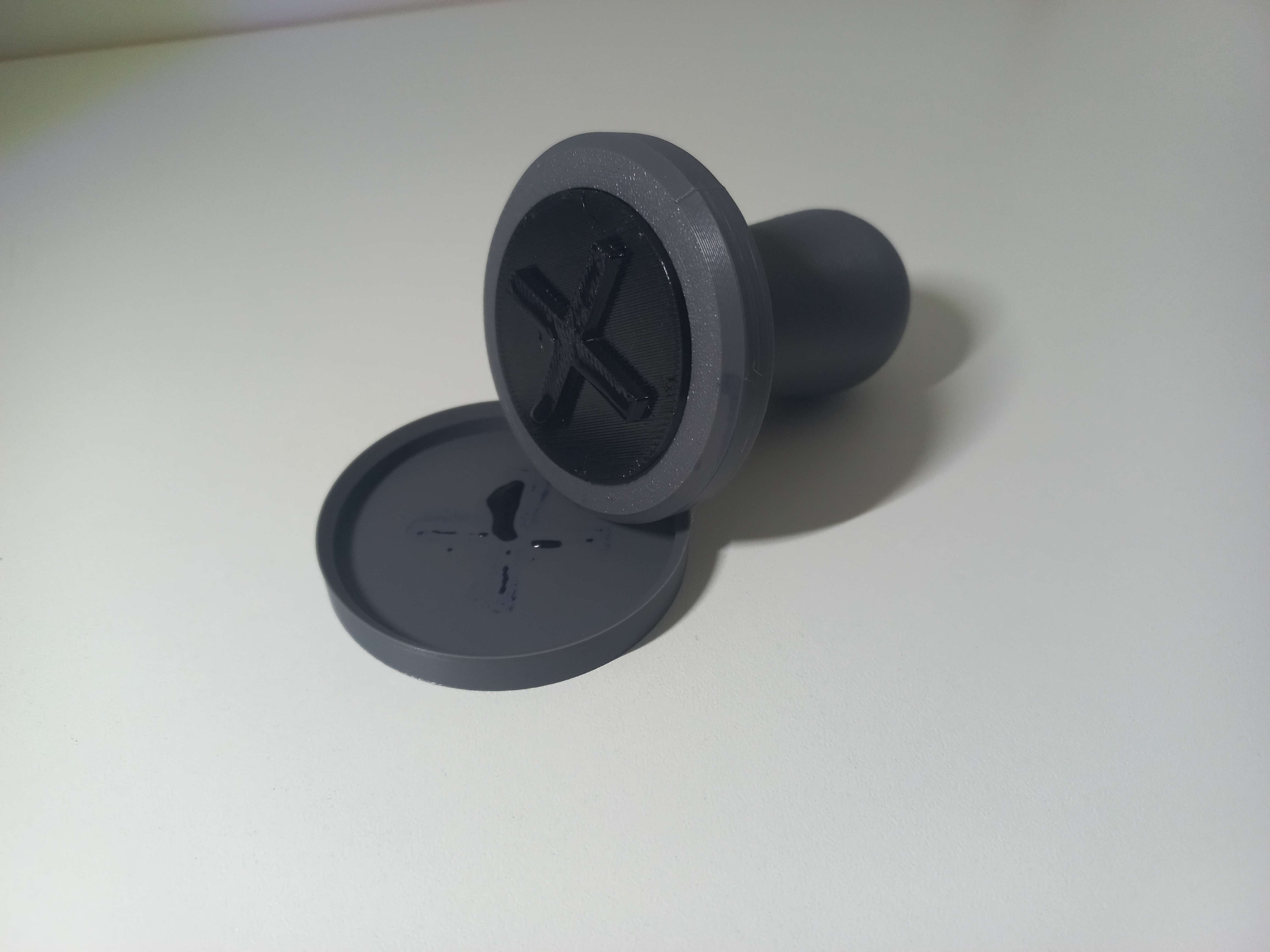

Lúc đầu mình cắt một hộp mực (ink cartridge) cũ mình có sẵn để làm, nhưng ra kết quả khá lem (xem bản in màu xanh) vì thường bị ra quá nhiều mực. Quét mực lên insert bằng vật gì đó thì đỡ hơn nhưng không tiện, nên mình mua luôn một cái inkpad giá 2 euro. Cách này cho nét đóng dấu sắc hơn nhiều (xem bản in màu đen).
Hình mũi tên vòng tròn lấy từ arrows trên shareicon.net (https://www.shareicon.net/rotating-circular-arrow-curve-arrows-curve-arrow-circular-arrows-arrows-rotate-653467)
Erratum (07/05/25): Thêm insert và bản make inkpad/stand
Erratum (10/05/25): Thêm file OpenSCAD để làm insert dựa trên SVG cho dễ
