Bento Box Slim – Bộ lọc khí siêu mỏng cho máy in 3D

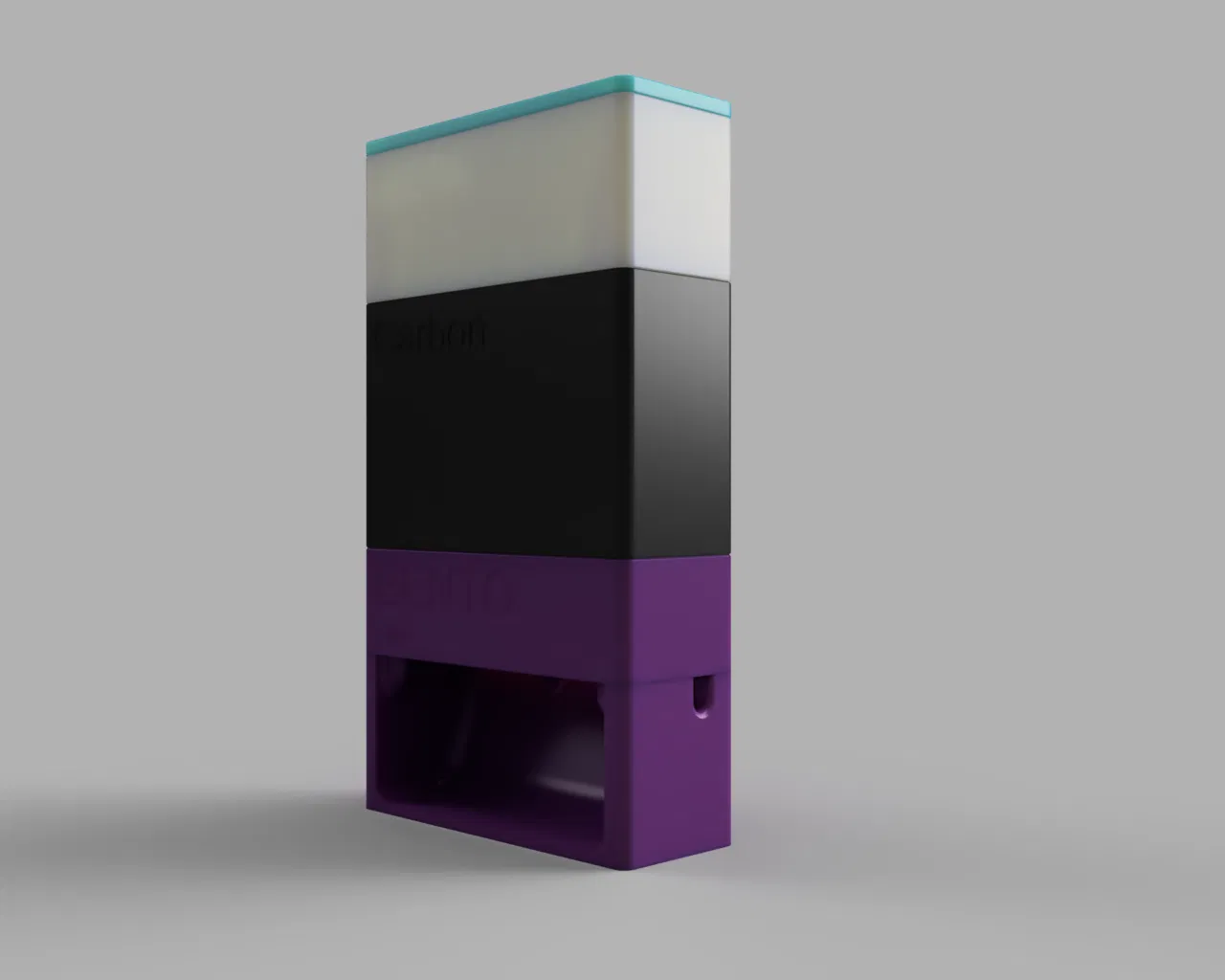

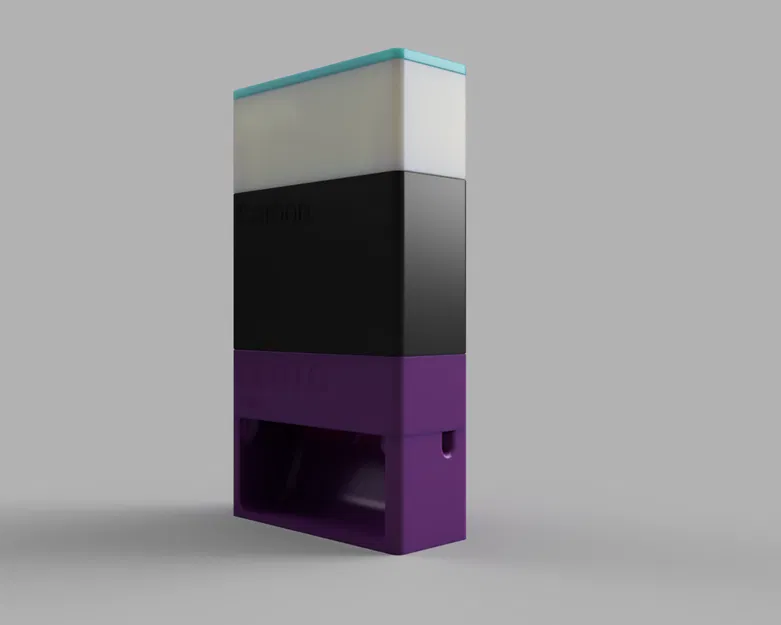

Bento Box Slim dùng lại linh kiện từ Bento Box v2, thiết kế mỏng để vừa khe giữa print bed và vách sau. Kích thước chỉ 45×116mm, hỗ trợ 2 quạt 4020/4028, có file STEP để chỉnh sửa và gắn cho máy in.
Mô tả

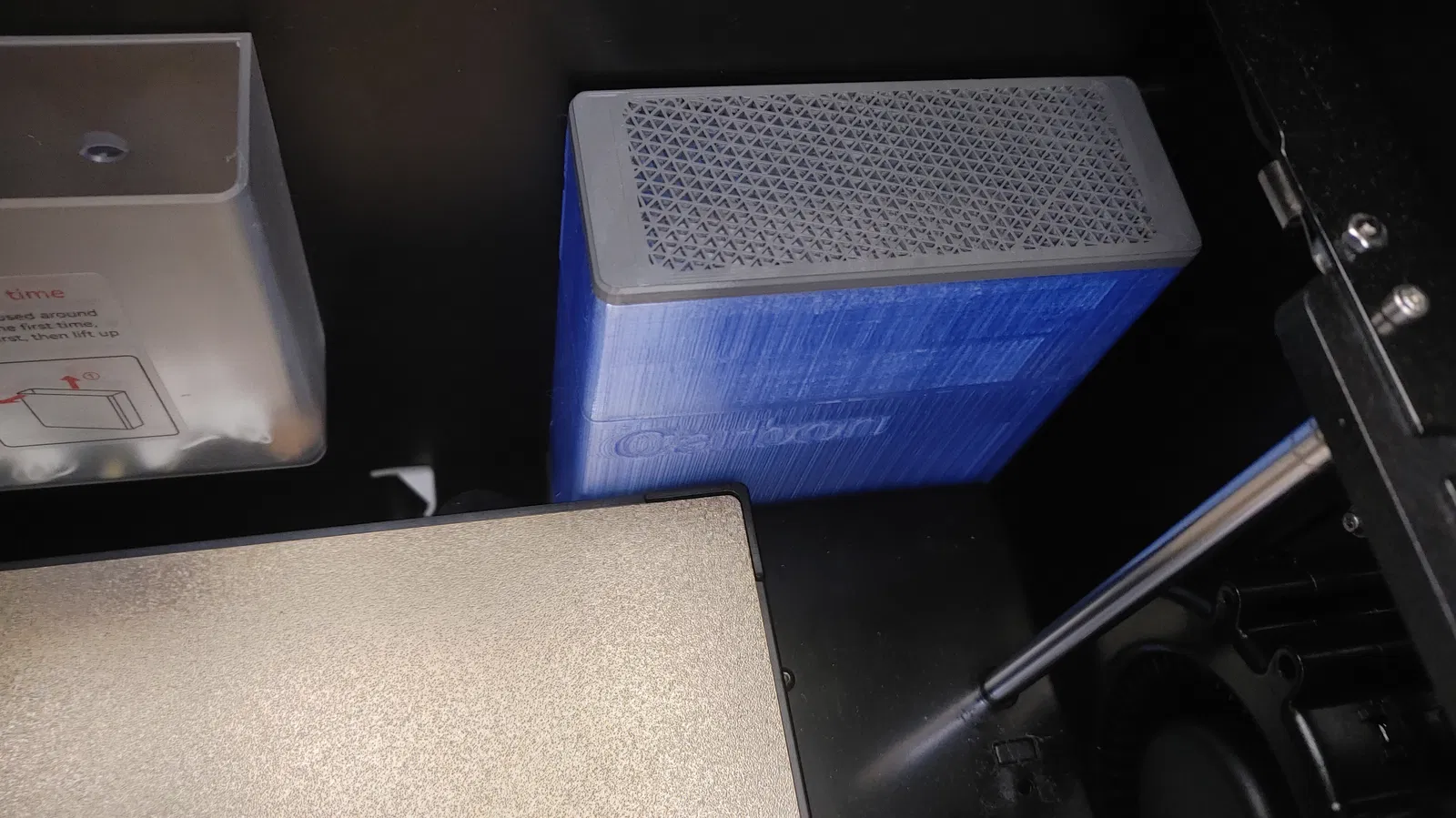

Mình muốn làm một bento box air filter cho máy in, nhưng không tìm được chỗ lắp phù hợp cho bản bento box gốc. Mình cũng muốn dùng chung linh kiện với một người bạn đang xài Bambulab. Vậy nên mình mở Fusion và thiết kế một bản có thể nhét vừa vào khoảng trống giữa print bed và vách sau. Điều này yêu cầu thiết kế mỏng hơn 48mm.

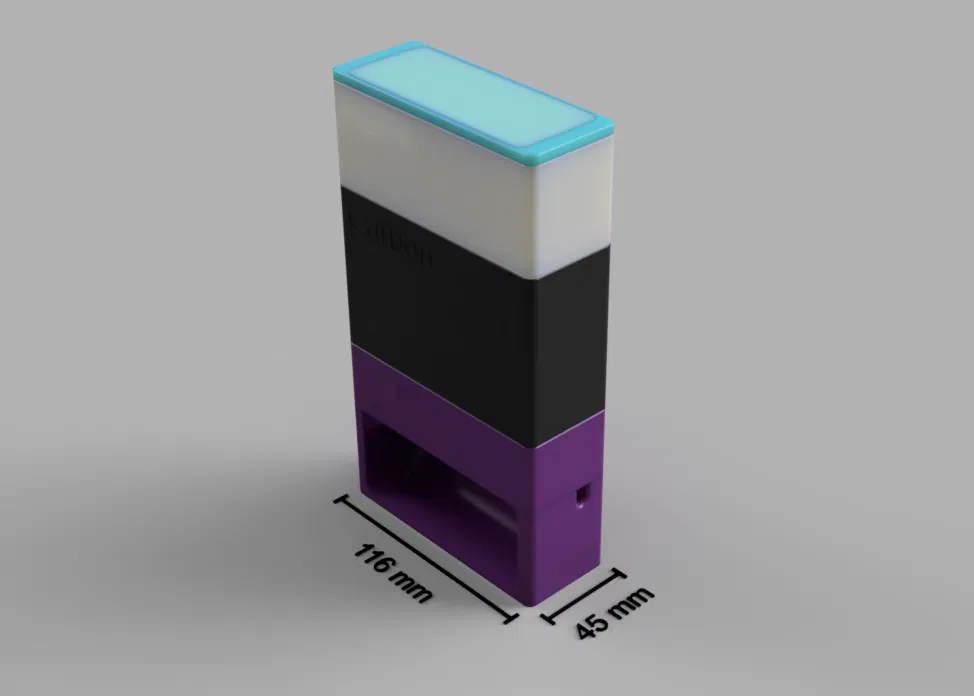

Thiết kế chỉ chiếm 45mm x 116mm không gian, nhưng vẫn giữ được “chất” bento box. Nó lắp vừa 2 quạt 4020/4028 rất dễ. Khi in, vui lòng tải file CMAG .STL từ nguồn gốc ban đầu.
Có kèm file STEP nếu bạn muốn chỉnh sửa thiết kế của mình hoặc thêm hỗ trợ cho máy in của bạn.
**Phần gá lắp cho Qidi Q1 dùng đúng ốc zin trên máy: 2 con ốc có thể với tới sau khi tháo nắp sau và 1 con ốc nữa nằm gần linear rod. Nếu máy bạn có chiều cao khác thì cần thêm washer. Mình đã tháo quạt xả, cắt dây quạt và bấm vào đầu JST XH (pitch 2.54mm), rồi cắm vào FAN-0.** Nhớ test độ hở bằng cách đẩy bed thủ công trước khi chạy bất kỳ lệnh in nào.
In bằng PETG, ABS, hoặc loại nhựa nào chịu được heated chamber. Không lẽ bạn muốn nó chảy ra à?
