The Fourth Bridge – Tàu bay cho Cosmere TTRPG (hoặc DnD)

“Cô ấy đúng là một con tàu kỳ lạ, khỏi phải bàn, nhưng theo cách riêng thì vẫn đầy vẻ uy nghi.”

- Kmakl, trích từ Rhythm of War của Brandon Sanderson

Tuyên bố miễn trừ pháp lý và ghi công

LƯU Ý: Theo quy định bản quyền của Brandon Sanderson, trong mọi trường hợp, các file này hoặc các bản in từ những file này không được dùng cho bất kỳ mục đích thương mại nào; tức là không ai được kiếm tiền từ chúng dưới bất kỳ hình thức nào.

Mẫu này dựa trên artwork của Kelley King. Không phải bản sao y hệt, nhưng rõ ràng là lấy cảm hứng rất nhiều từ đó. Mình phải chỉnh sửa một số chỗ để phù hợp cho in 3D và cho việc lắp ráp. Đáng chú ý là phần cửa không đi lên tới tận boong 3D (boong thứ ba). Mình đã phải làm các boong cao hơn rồi, và mình cần một cách để gia cố hai mảnh mũi tàu (bow-pieces) của boong thứ hai lại với nhau.

Mô tả

Làm cho hệ Cosmere RPG — làm theo chiều ngang đúng tỉ lệ cho Cosmere Miniatures. Mình phải làm nó cao hơn so với bản theo tỉ lệ chuẩn để cố gắng chứa được các model cao. (Cảm ơn nha, Skybreakers, làm hư hết cho mọi người. Đúng kiểu luôn.)

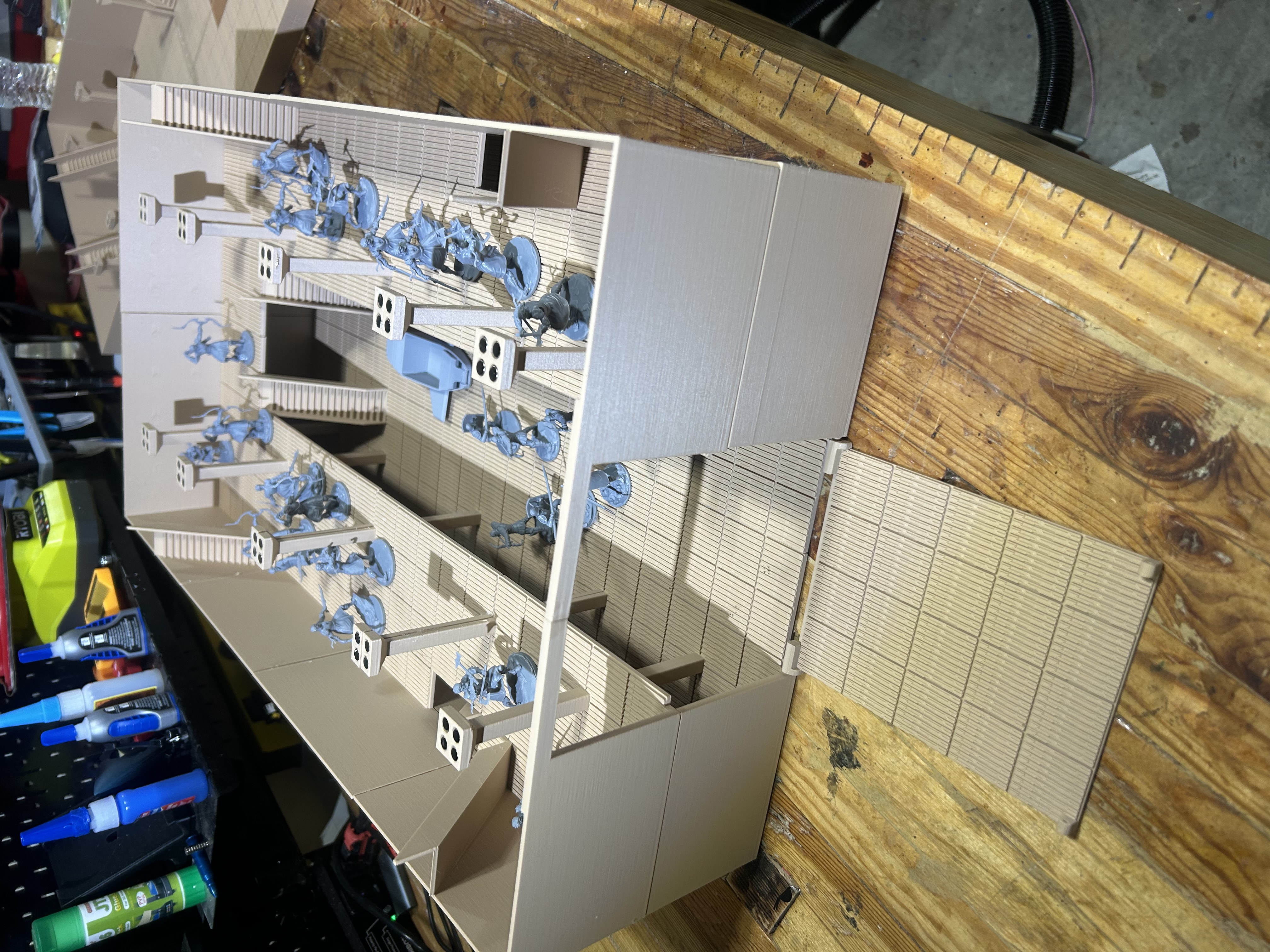

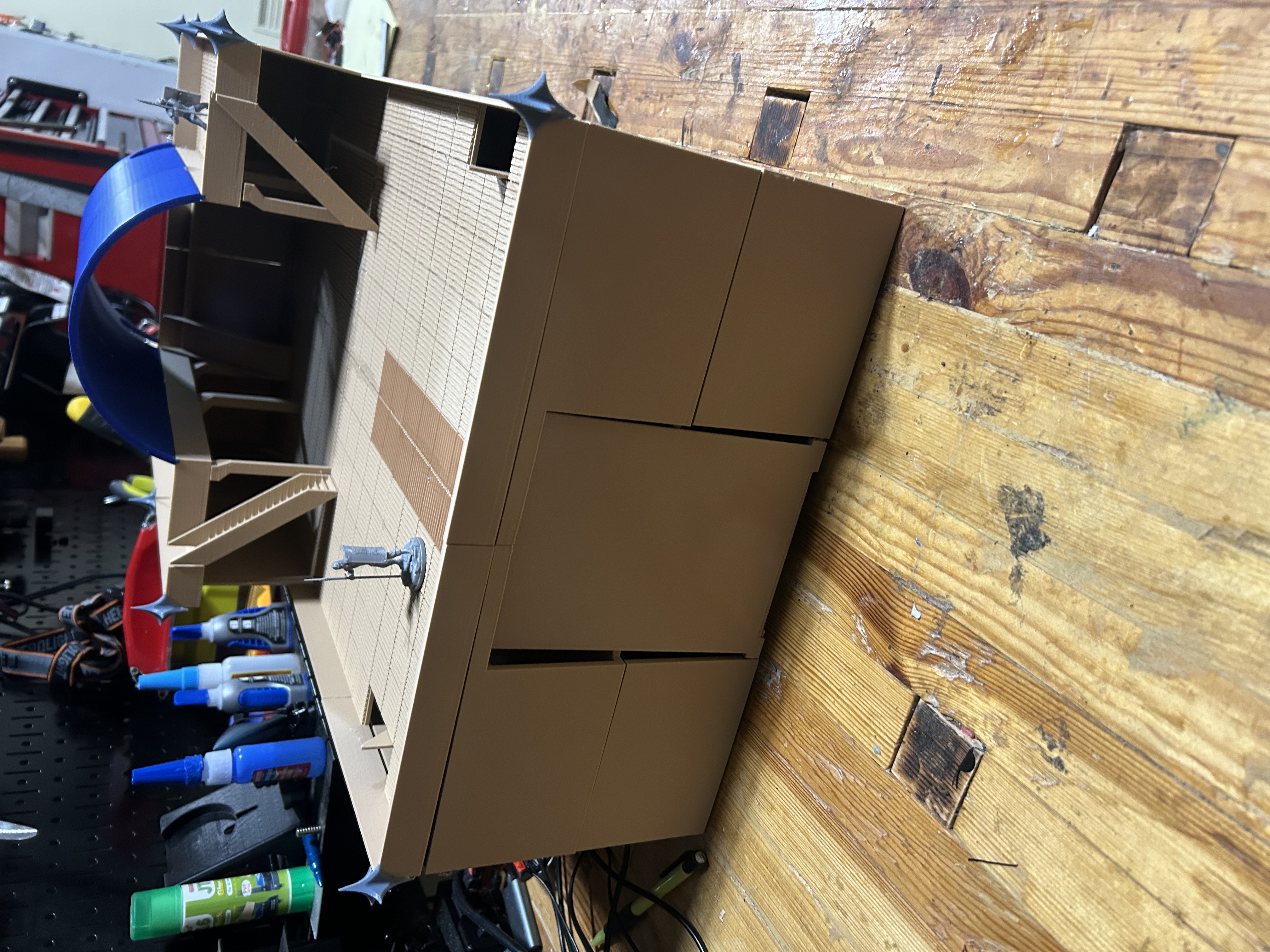

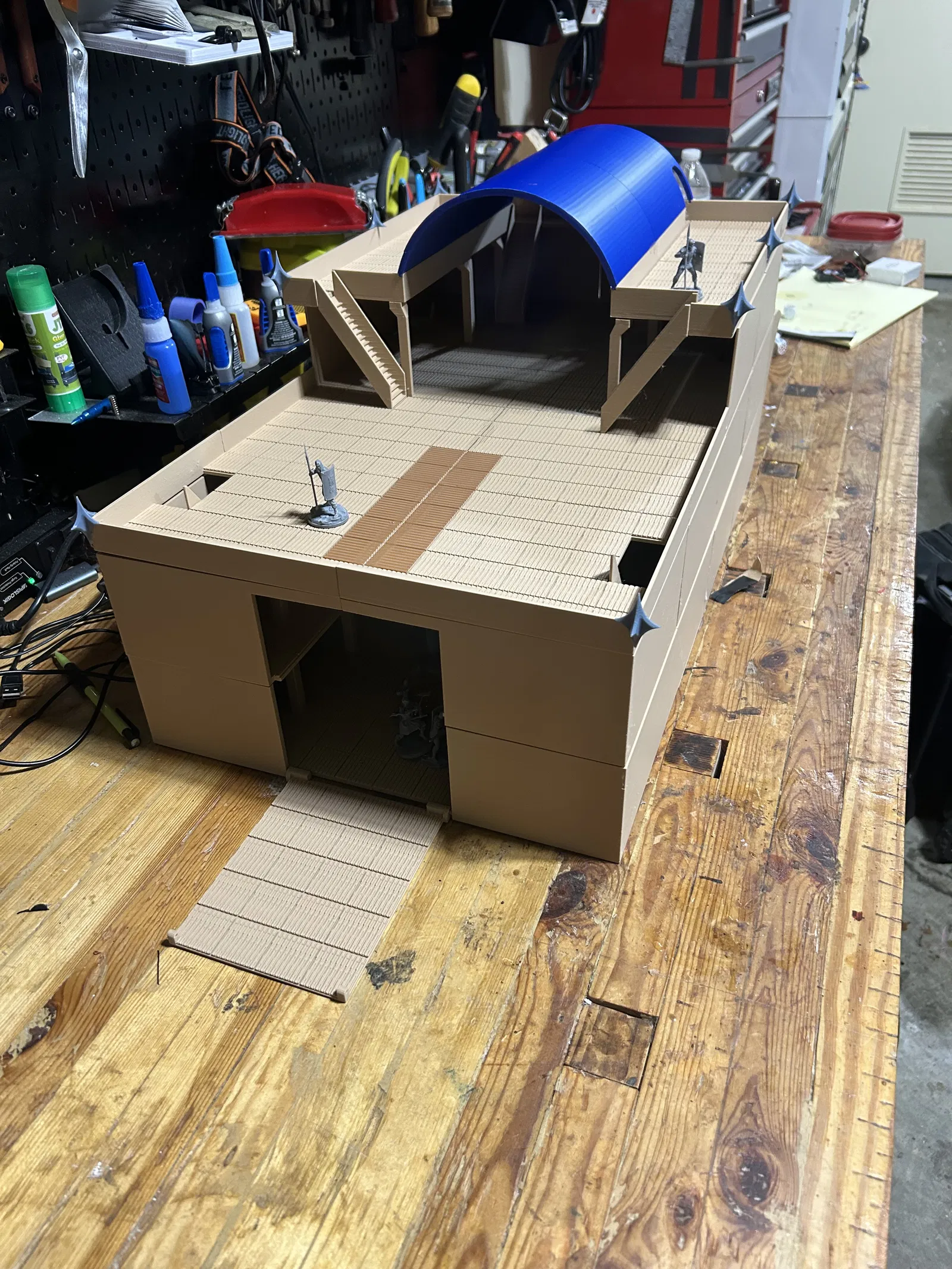

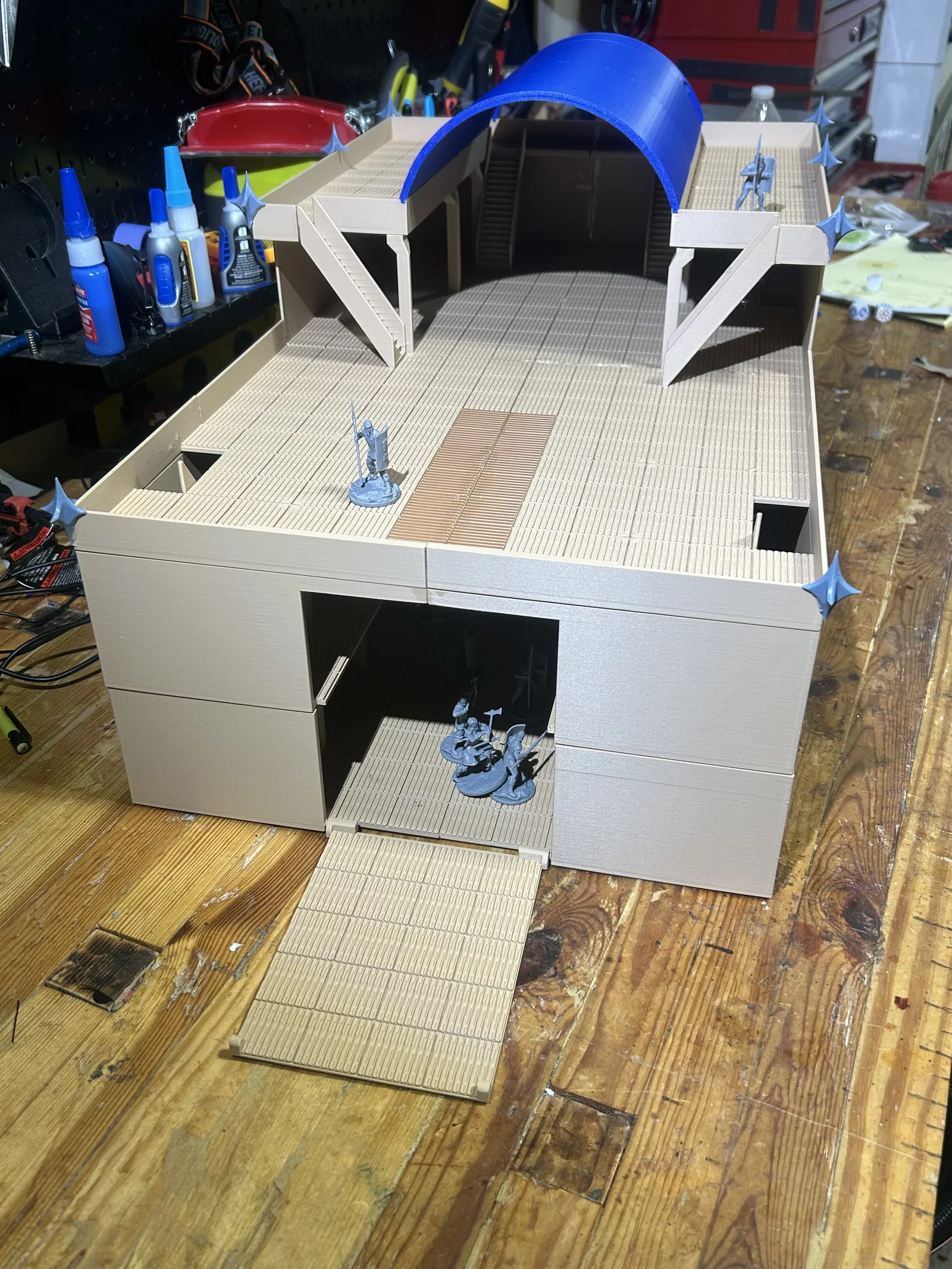

Tùy cách bạn lắp, bạn có thể ghép các mảnh rời trên bàn, hoặc làm nguyên từng boong có thể tháo ra để diễn ra hành động trên nhiều boong của airship, rồi lắp lại để di chuyển và trưng bày.

Dùng nam châm (magnets) sẽ giữ các phần dính với nhau rất ổn, nhưng nhớ canh đúng chiều cực để chúng hút nhau. Theo trải nghiệm của mình, dù có lỡ sai vài cái thì tổng thể vẫn giữ khá chắc.

Mình in mẫu này vui lắm — đây dễ là bản in lớn nhất từ trước tới giờ (và ngầu nhất), và mình tưởng sẽ dễ model vì “ủa nó là cái hộp mà.” Sai bét. Mình thêm texture ván sàn từ khá sớm, và việc copy chúng cho từng ô trên mỗi boong làm file nặng khủng khiếp, máy tính mình lần nào đụng vô cũng muốn khóc. Thêm nữa là phải thử đi thử lại nhiều lần để đảm bảo mọi thứ khớp đúng.

May là mẫu này có thể in được trên gần như mọi máy in. Mình thiết kế để vừa khay của A1 Mini/Prusa Mini.

Rất ít chi tiết được thiết kế kiểu “khít chặt”, nên bạn sẽ cần rất nhiều keo.

Khuyến nghị lắp ráp

“Bên mạn phải phía trước, cô nghĩ. Có nên dùng thuật ngữ hàng hải không? Nhưng đây đâu phải biển. Mình đang bay mà.”

-Rhythm of War, của Brandon Sanderson.

Câu hỏi hay đó, Navani Kholin.

“Có, Navani, bạn nên dùng thuật ngữ hàng hải. Vì mình đã dùng.”

-Mình, lúc thiết kế airship này trong Fusion.

Nếu bạn để ý tên các mảnh (nên để ý, vì có vài mảnh rất giống nhau nhưng không hoàn toàn y chang), thì cách đặt tên dựa trên:

• Mảnh thuộc boong nào:

  • First Deck ở dưới cùng, lên tới Fourth Deck ở trên cùng.

• Mảnh nằm phía nào của tàu.

  • Port — bên trái con tàu

  • STBD (Starboard) — bên phải con tàu.

• Mảnh thuộc “frame” nào (hoặc gần giống frame nhất mà mình làm được ở đây — mỗi frame hàng hải thật sẽ nhỏ hơn một ô vuông một chút, nên tham chiếu ở đây cũng không có ý nghĩa lắm)

  • Bow, 2nd Frame, 3rd Frame, Stern, theo thứ tự đó.

Các tên này nằm ở mặt dưới của boong 1 tới boong 3. Mình không làm cho Fourth Deck vì khá khó để lộn mấy cái đó.

Cách lắp ráp dự kiến:

Dùng các indexing squares cắm vào các lỗ vuông ở mặt dưới để canh thẳng hàng các mảnh, rồi dán keo dọc theo các cạnh cùng với indexing squares. Nam châm sẽ giúp ráp các boong lại với nhau.

• Lắp từng boong riêng, rồi dùng nam châm để giữ tại chỗ khi vận chuyển. Tháo boong khi cần để chơi.

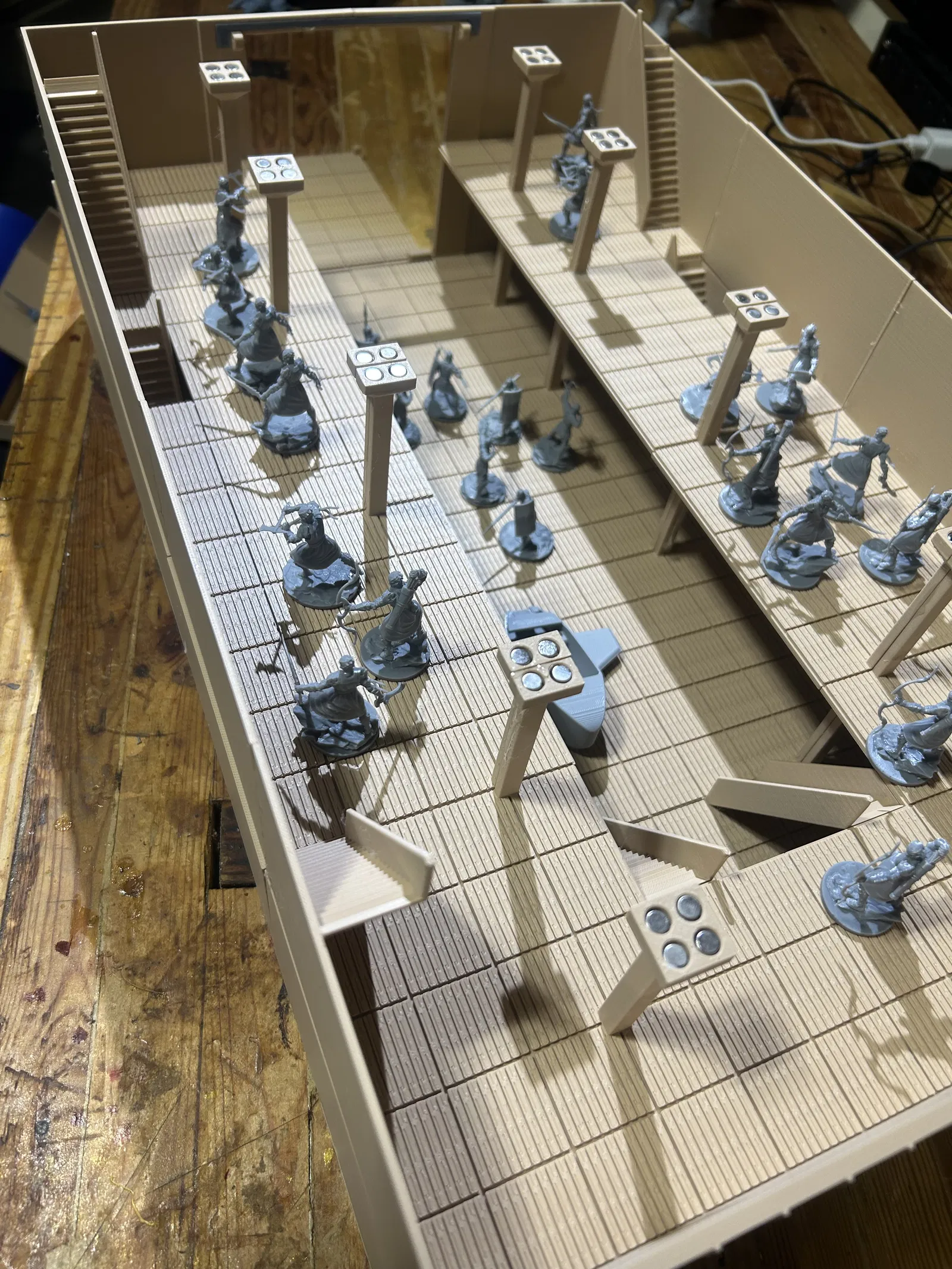

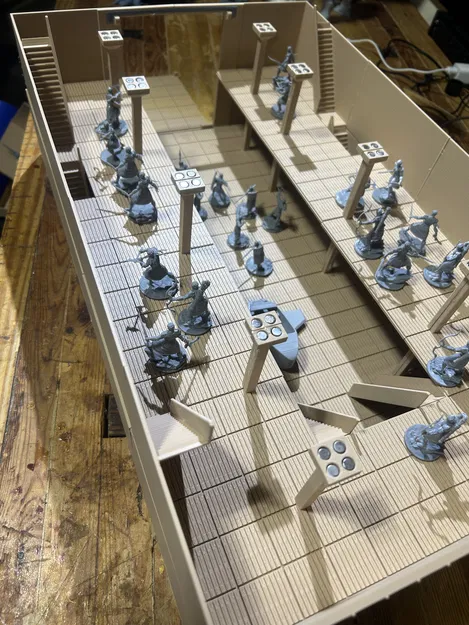

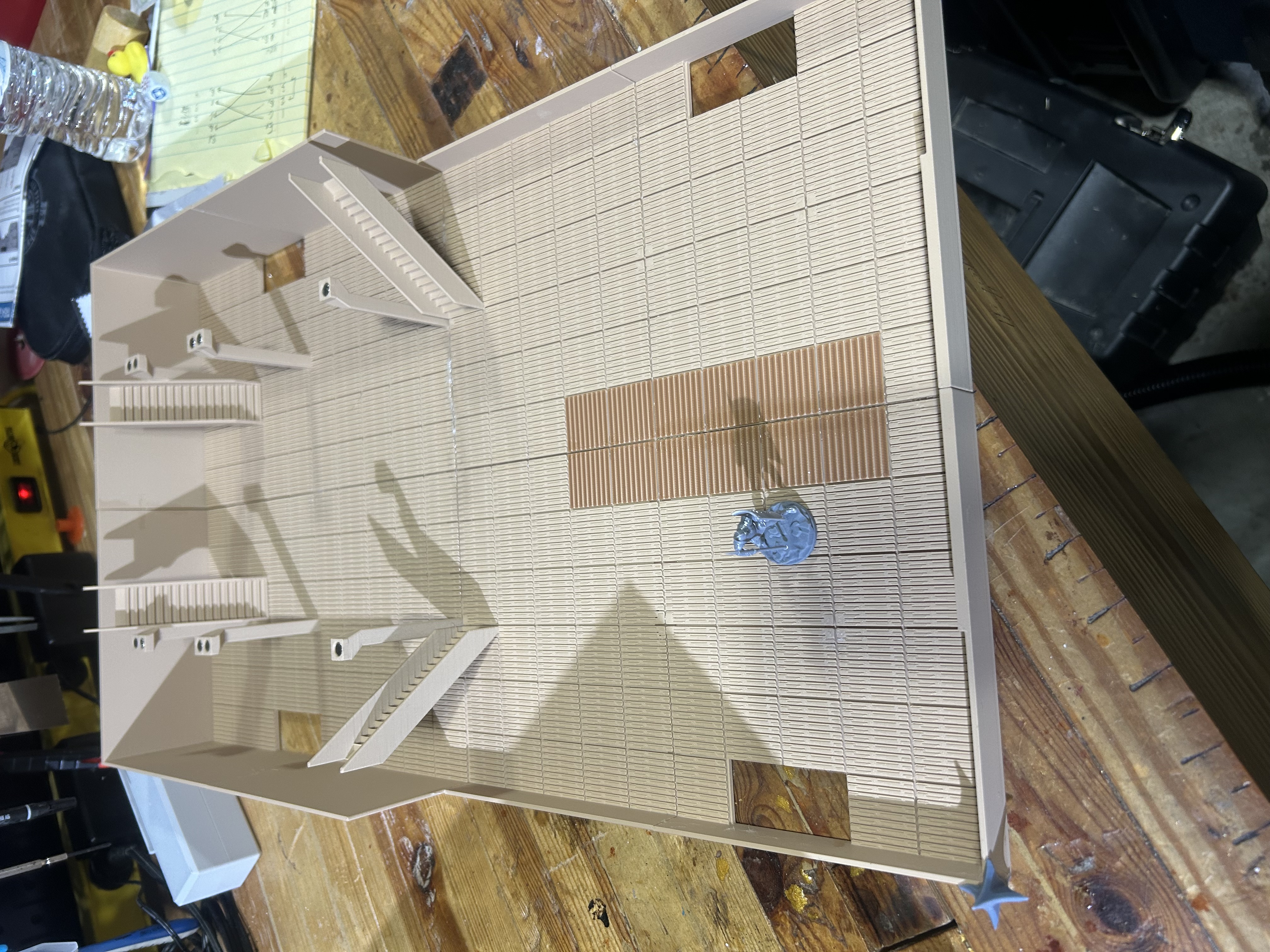

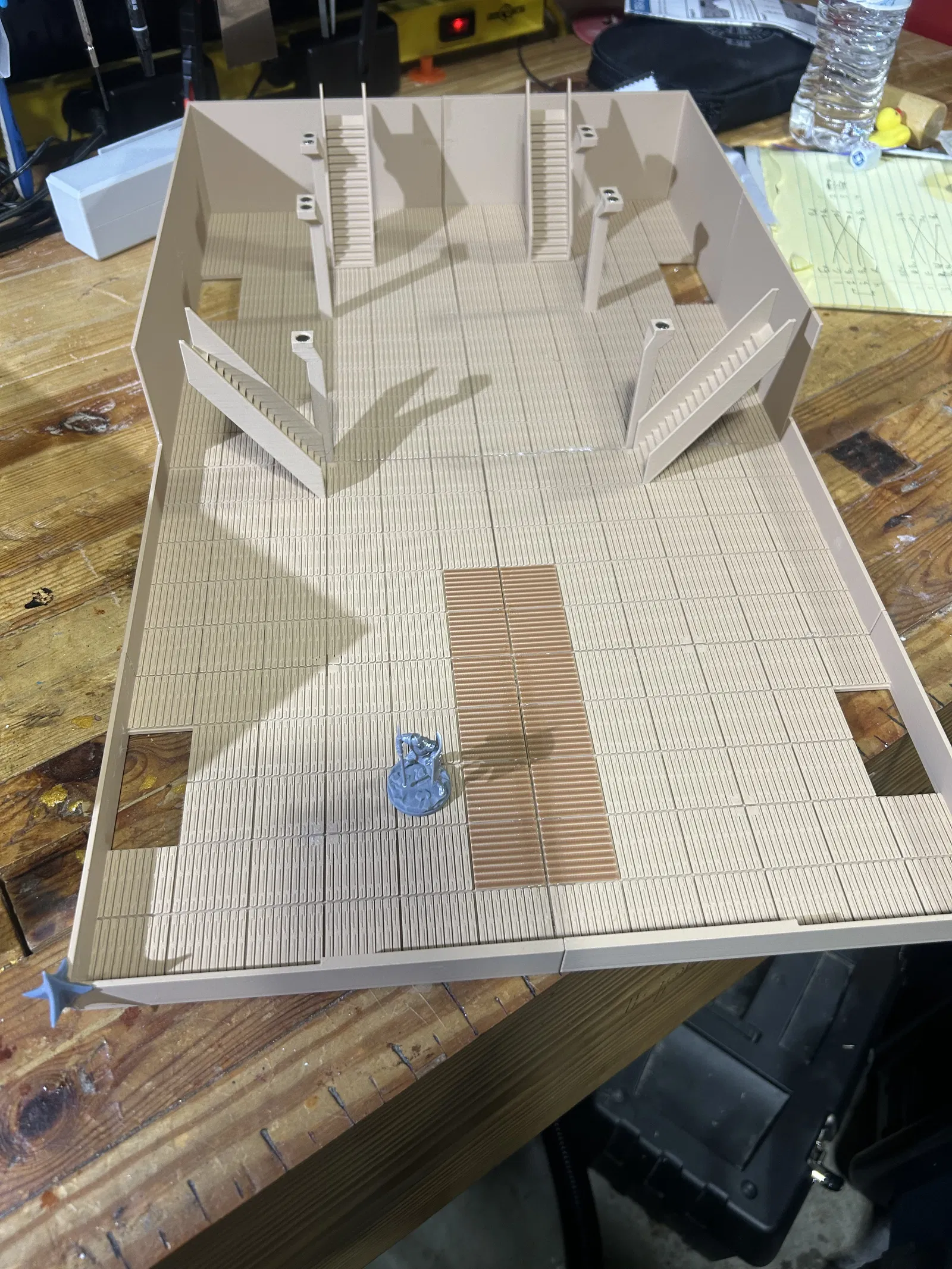

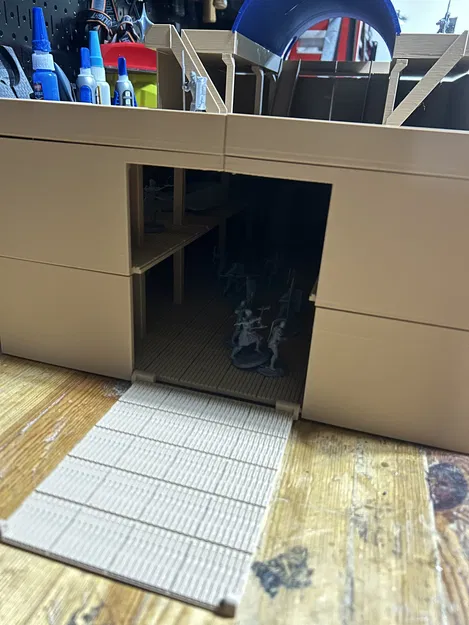

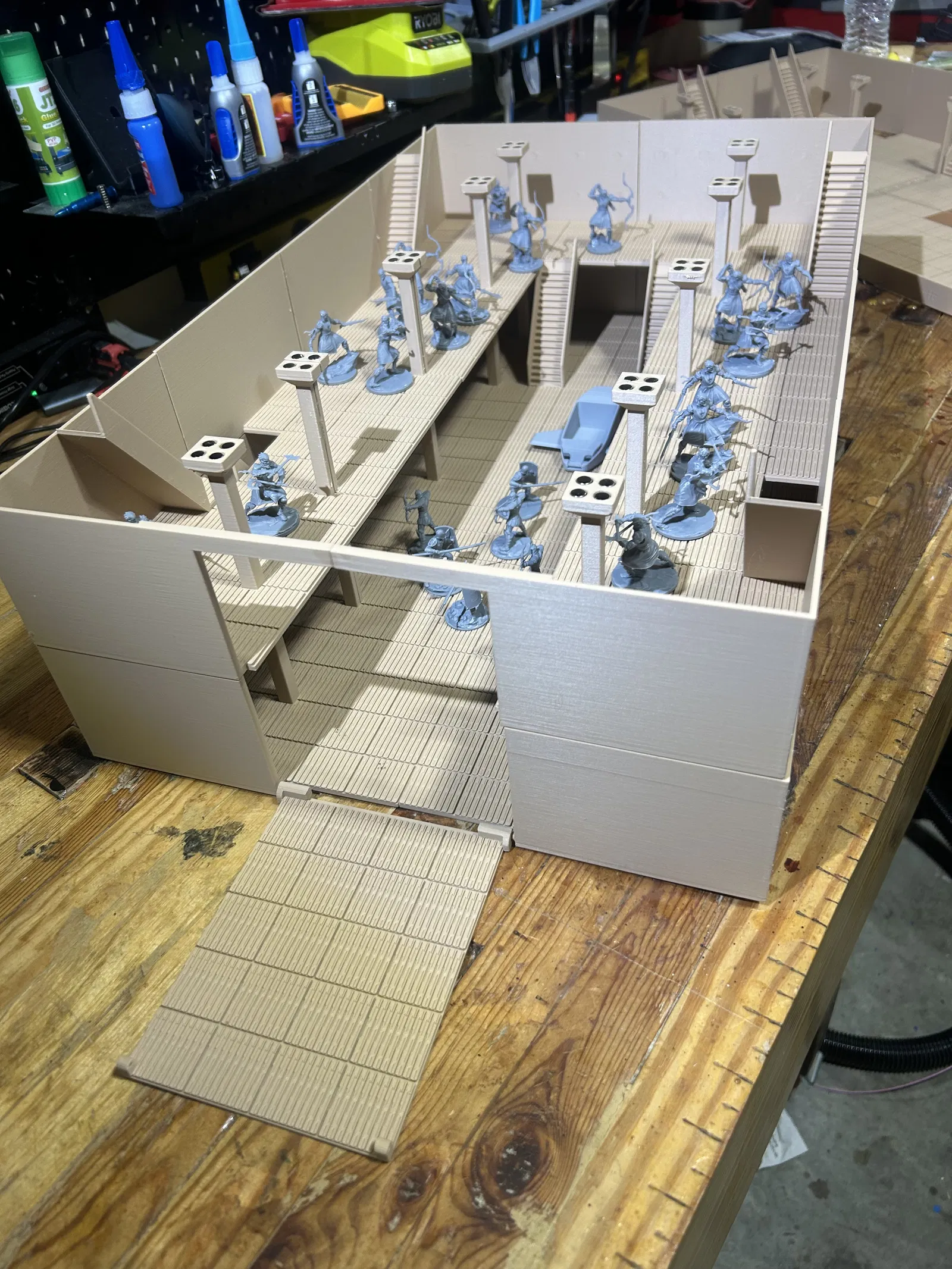

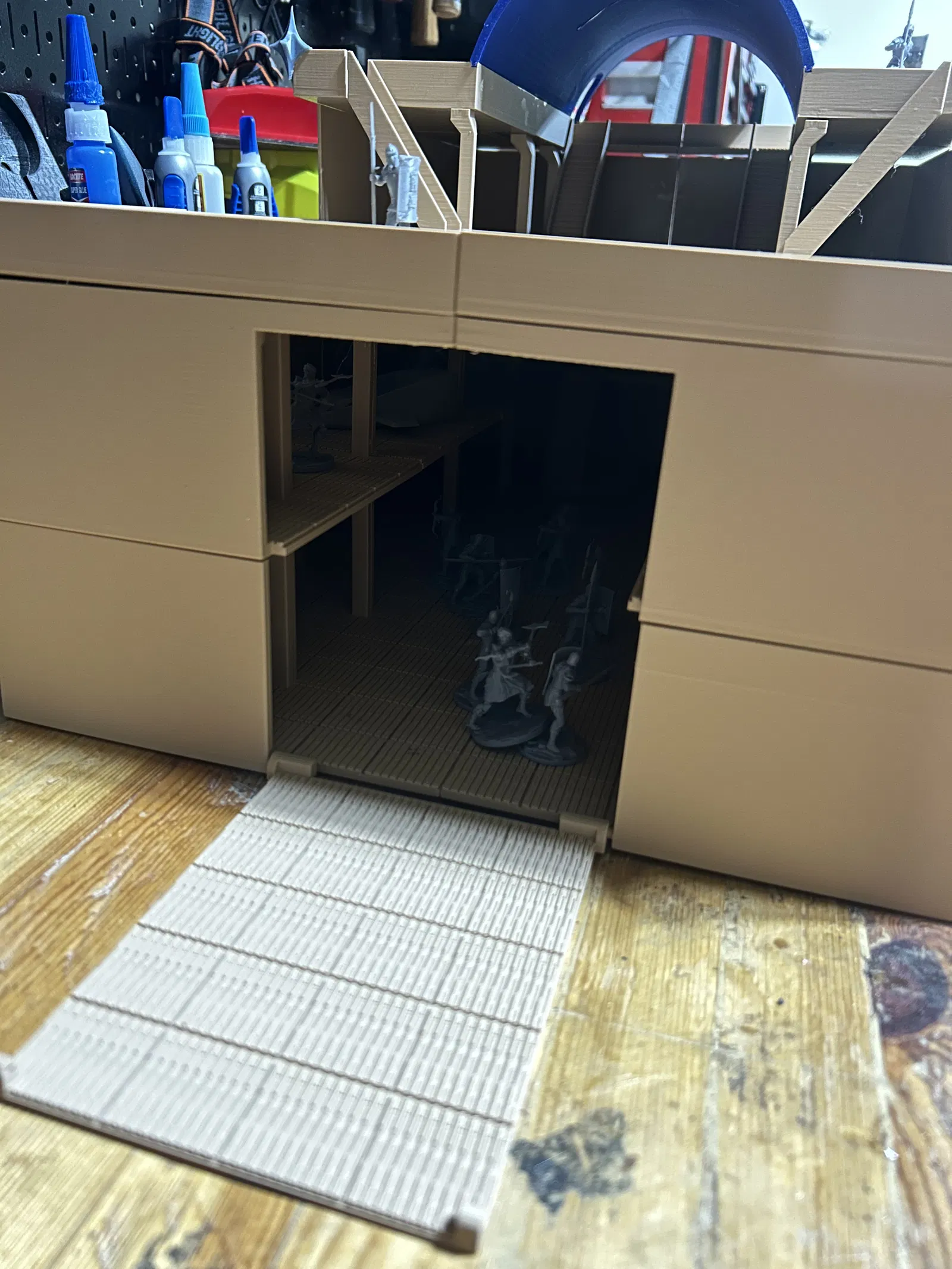

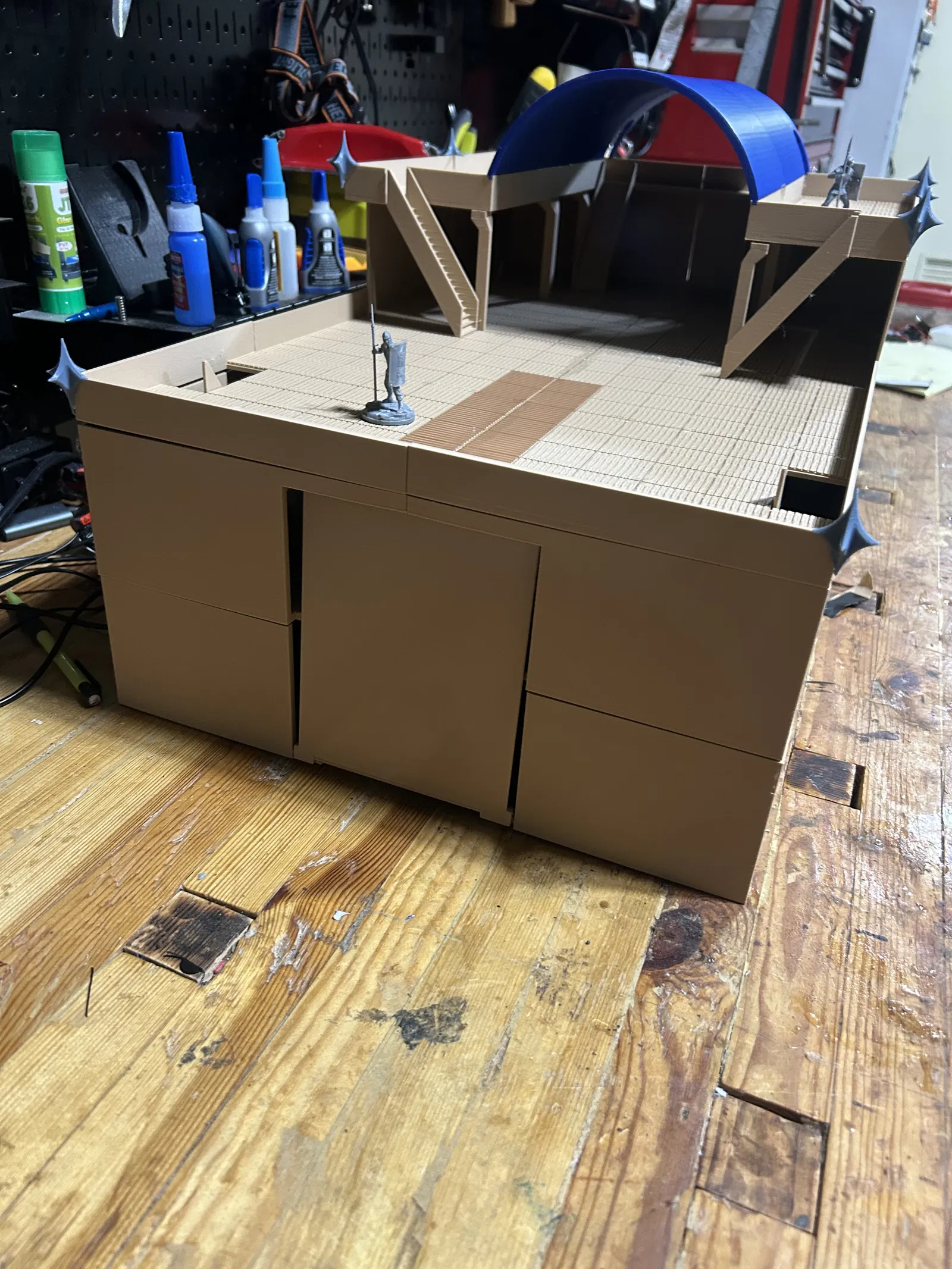

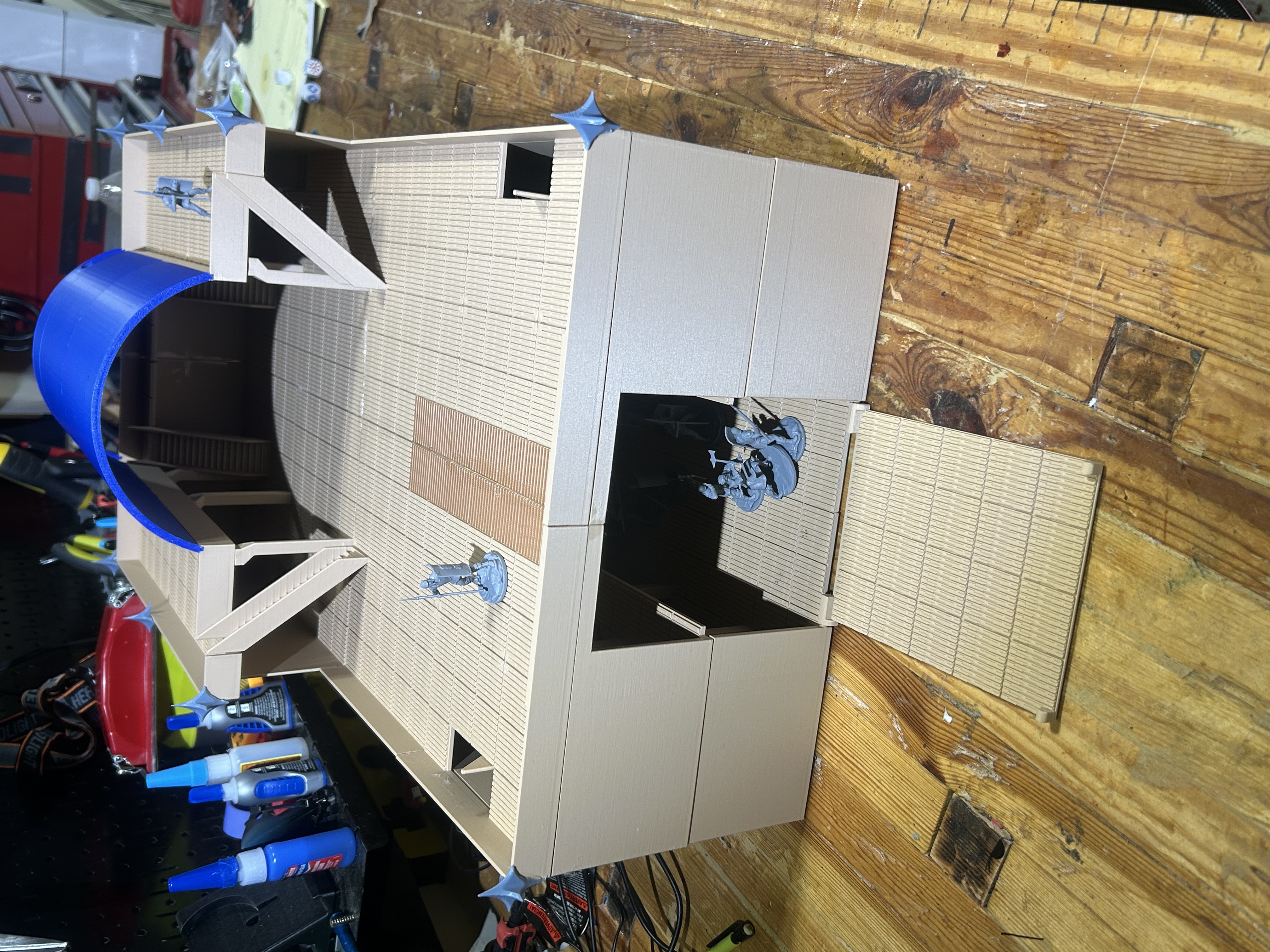

• Ở boong 1: Gắn cửa lên hai thanh rod của nó trên các mảnh bow trước khi dán keo các mảnh đó lại với nhau. Về lý thuyết thì nó có thể bấm “snap” vô đúng vị trí. Mình chưa thử vụ đó.

• Dùng kẹp gỗ (wood clamps) để giữ các mảnh lớn.

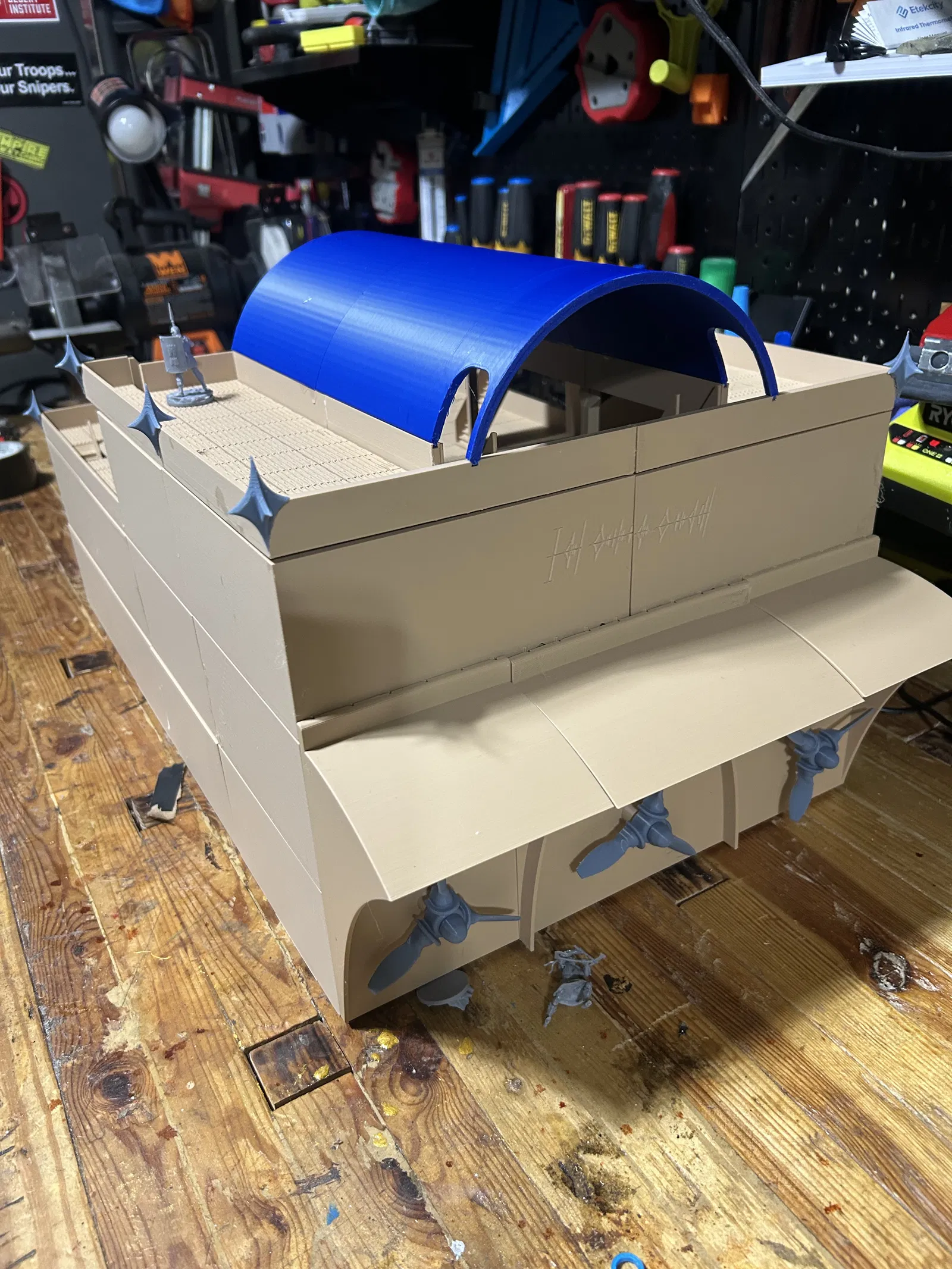

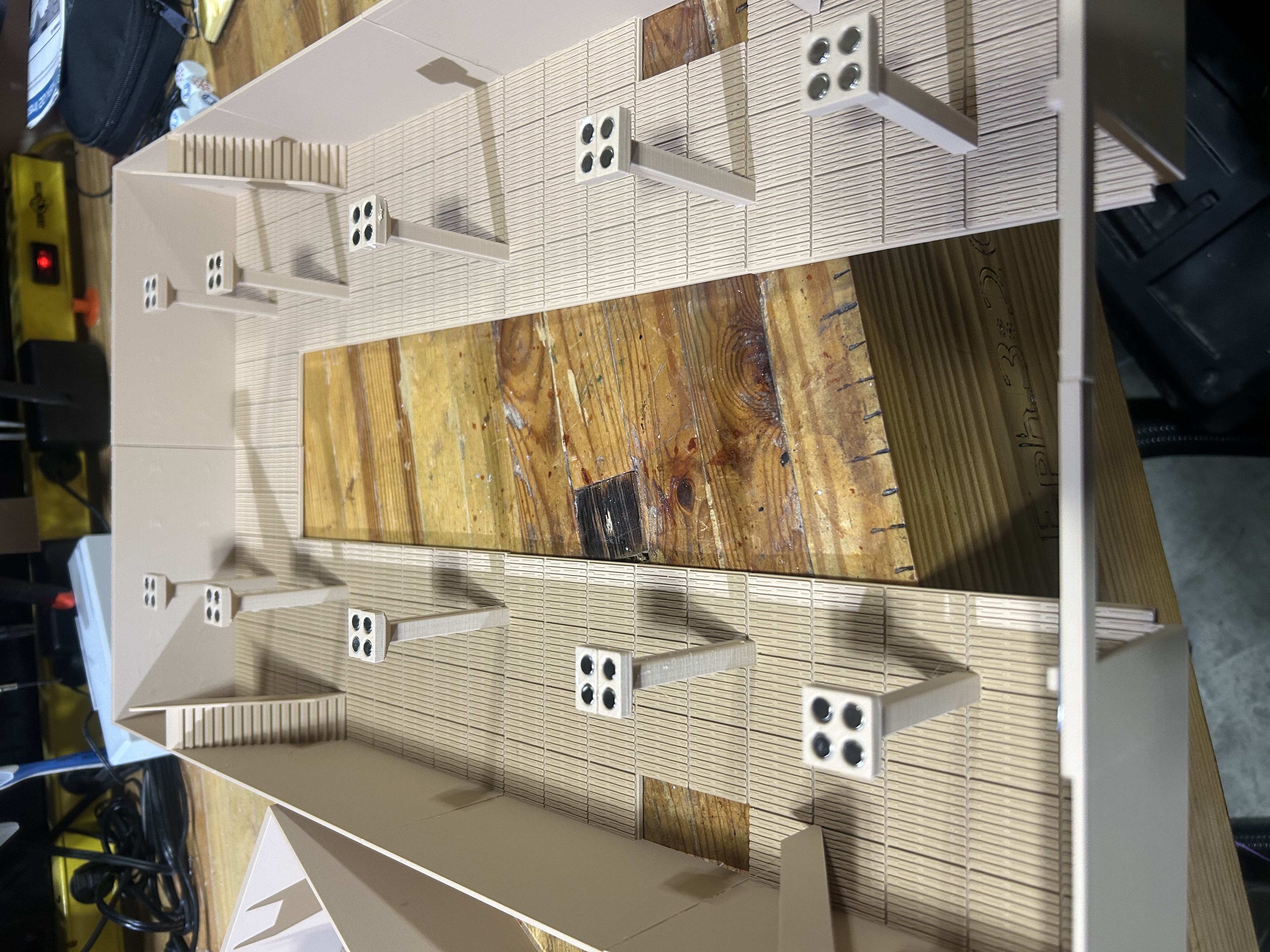

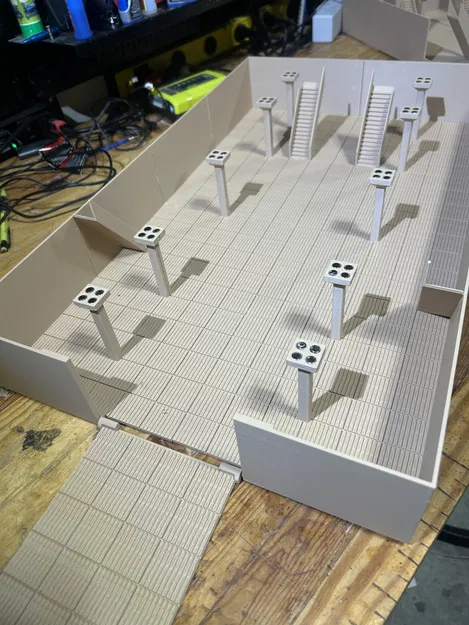

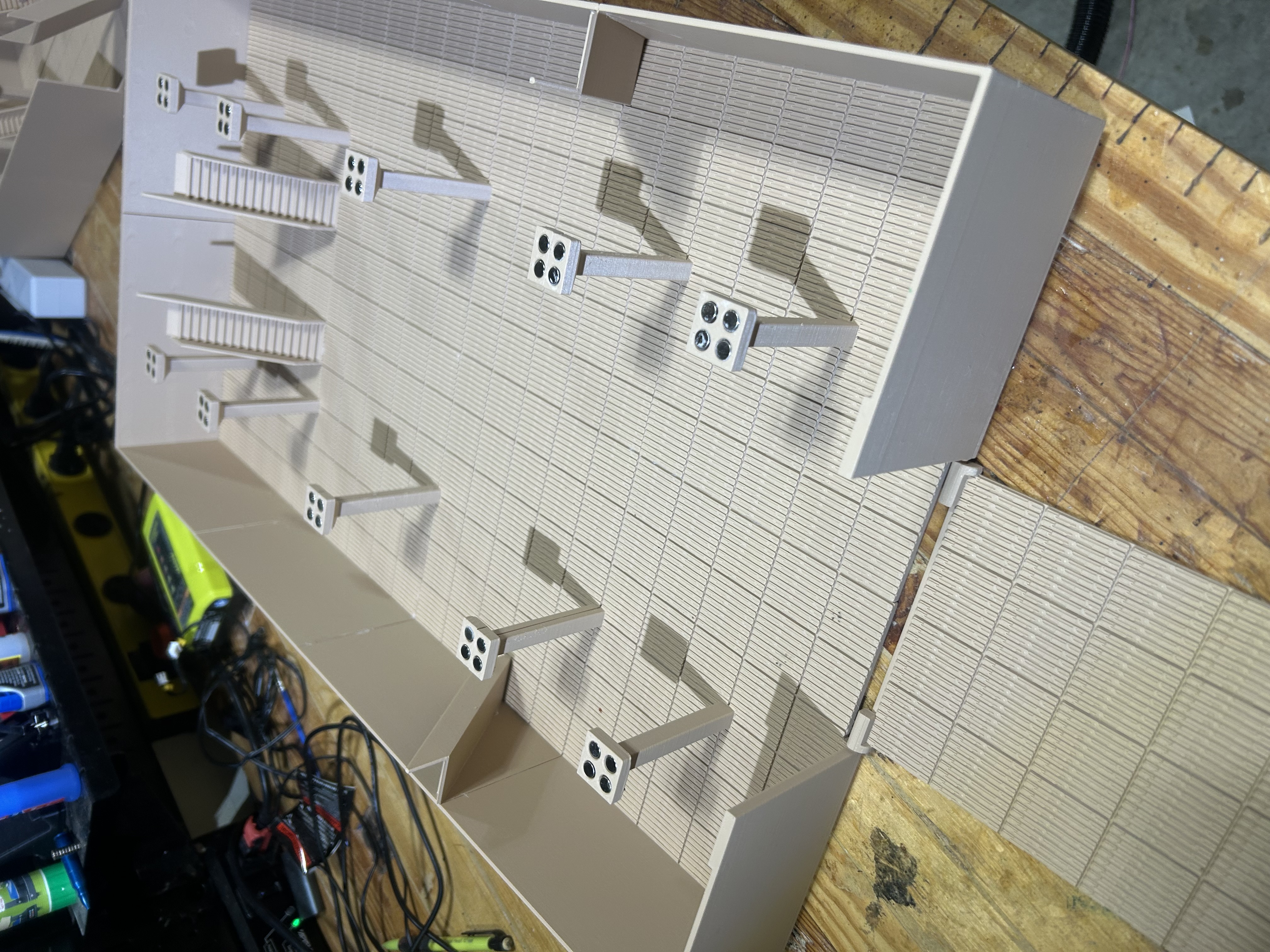

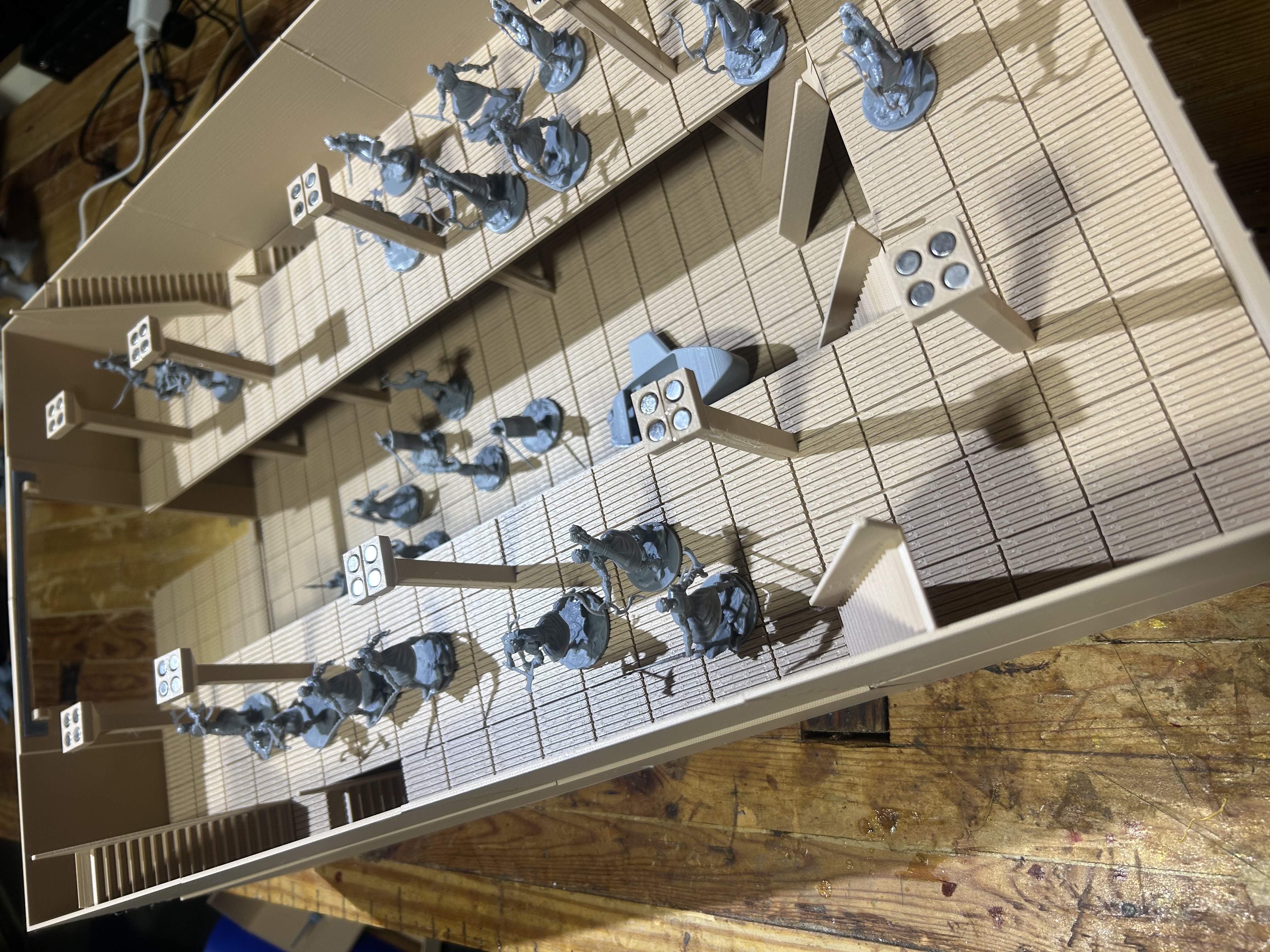

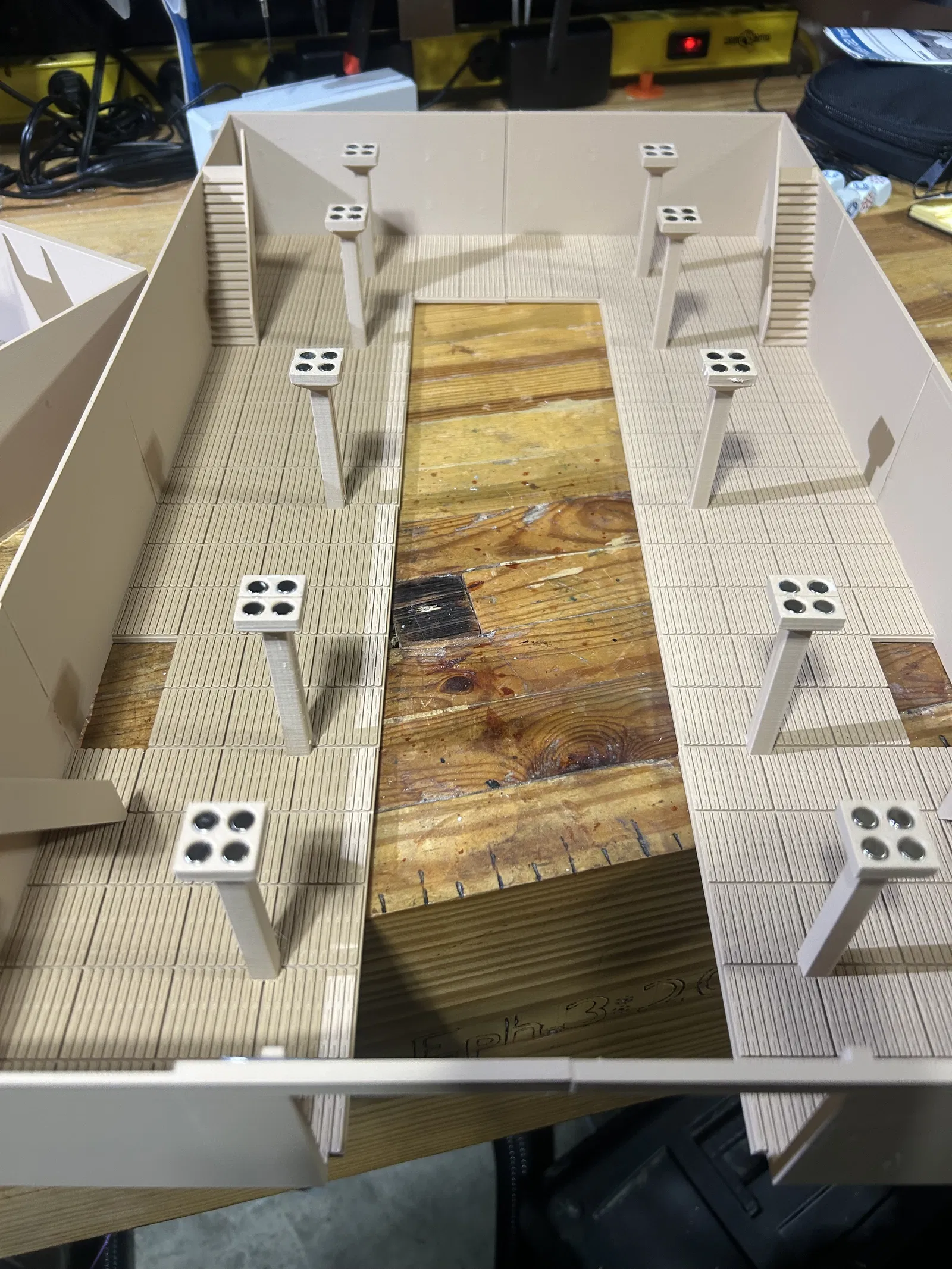

• Dùng kẹp nhựa nhỏ để giữ các trụ đỡ (support-pillars) lại với nhau. Với indexing squares và kẹp ở các trụ đỡ, việc giữ mọi thứ thẳng hàng trong lúc chờ keo khô cũng không quá khó.

• Dán keo cạnh và indexing squares cùng một lúc. Indexing squares không hẳn để chịu lực, mà để giúp canh thẳng hàng.

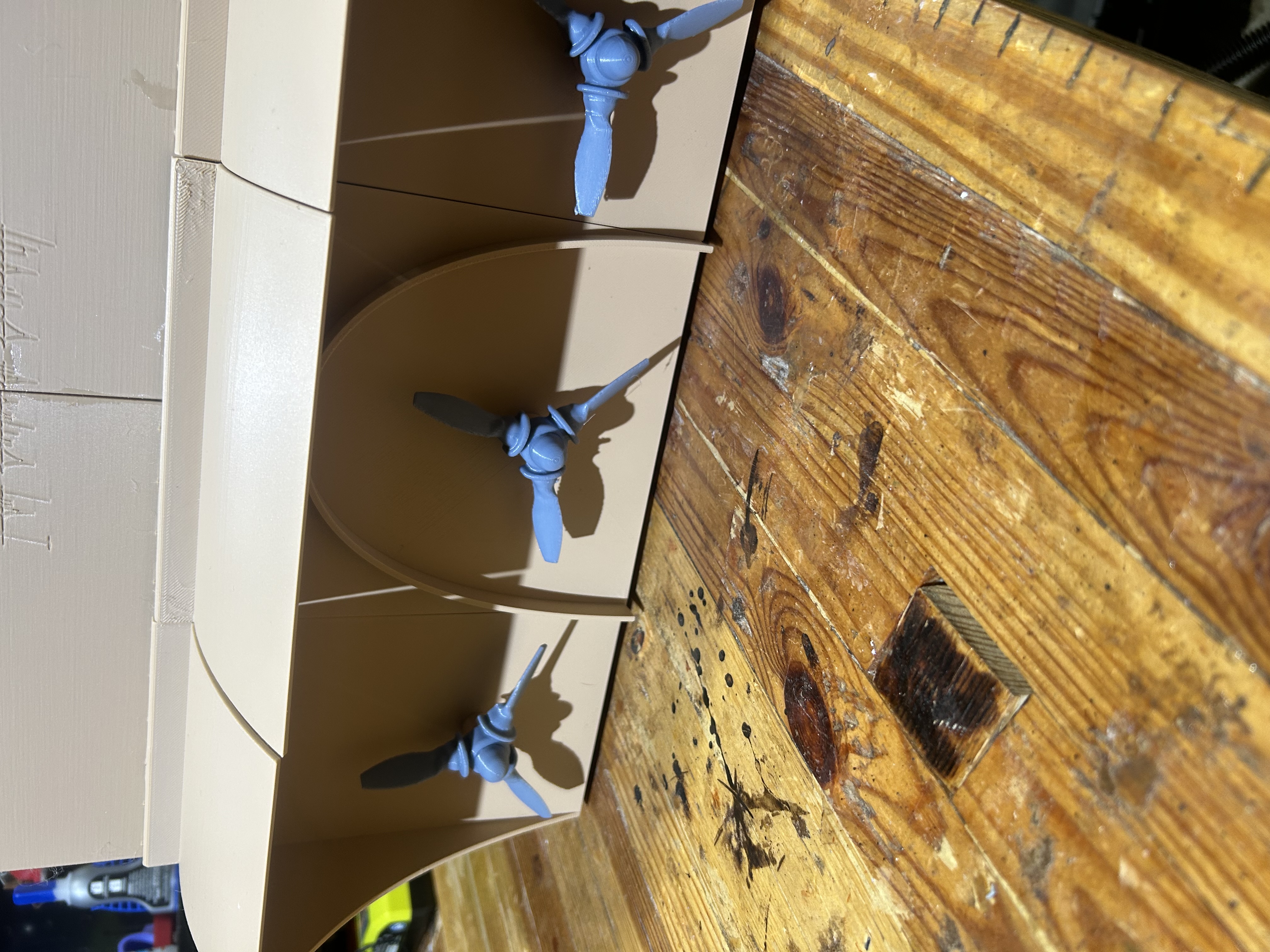

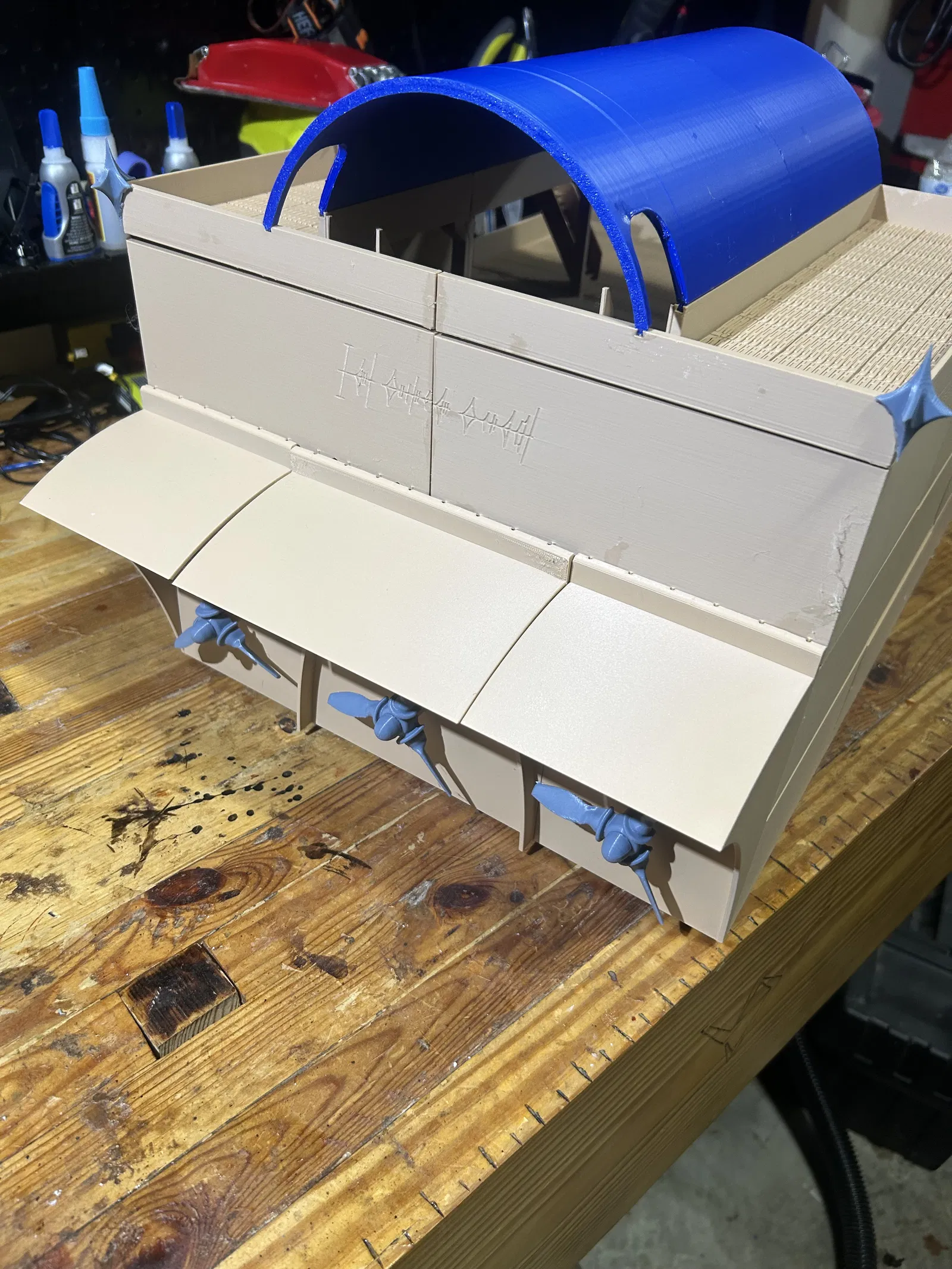

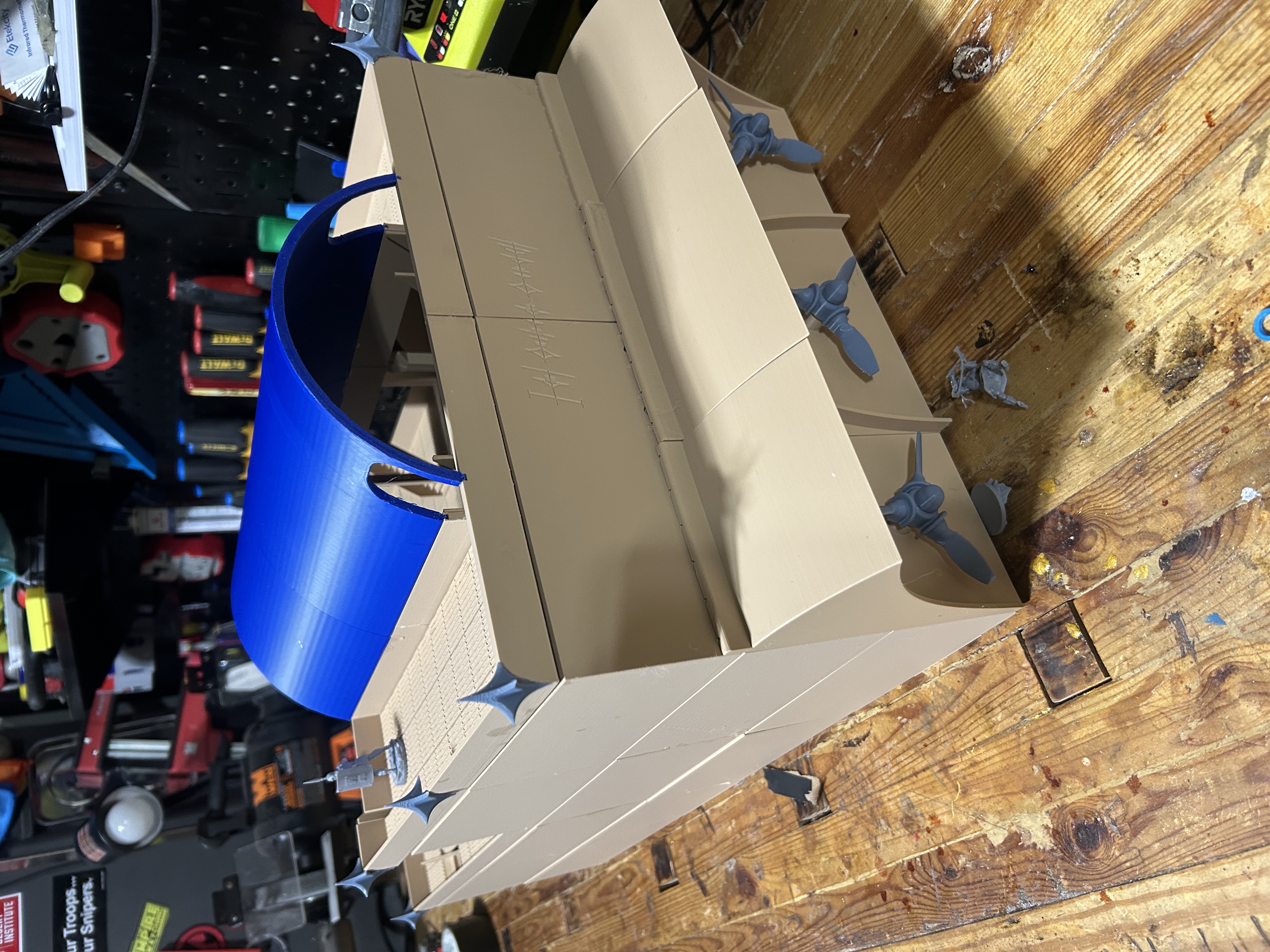

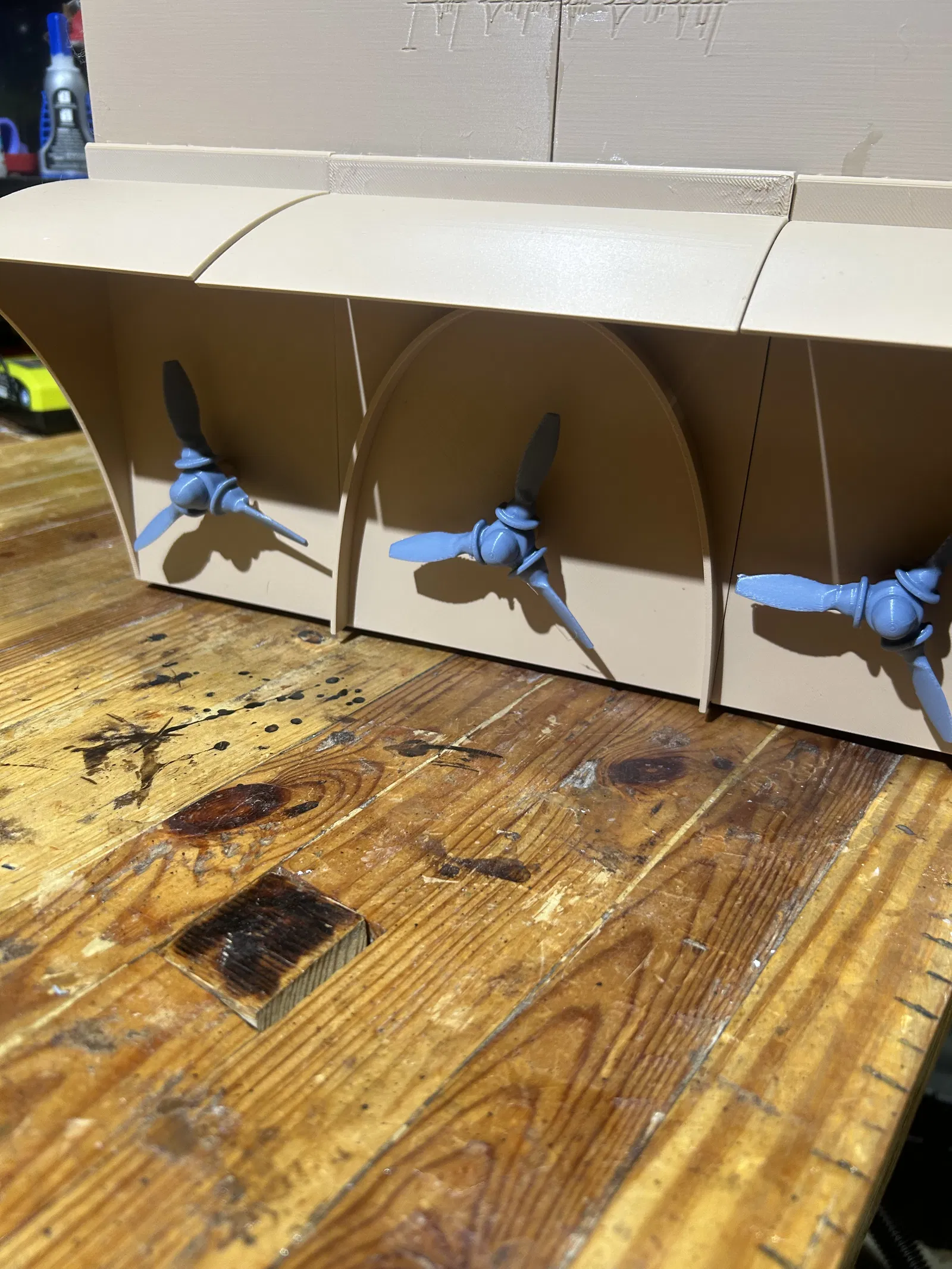

• Không dán các mảnh “Fan Body” phía sau vào bất kỳ mảnh boong chính nào. Khi dùng nam châm, chúng vẫn tạo được độ cứng ổn, và việc dán cố định có thể làm bạn khó tháo Boong 2 và Boong 3 ra.

Một số kiểu lắp có thể thử:

• Kẹp các tấm thép mỏng giữa các boong để tăng hỗ trợ thêm cho mỗi boong.

• Không dùng nam châm, mà dùng một loại board làm thủ công nào đó để dán các mảnh lên. Giữ từng boong riêng.

• Phương án tiết kiệm: Không lắp cố định gì hết, để tất cả trong hộp, tới lúc chơi thì bày các mảnh lên bàn theo đúng cấu hình.

  • Cũng đỡ đau đầu vì phải ngồi dán keo cả mấy ngày.

Khuyến nghị in 3D

• Dành sẵn một tuần để hoàn thành. Chỉ riêng trên P1S của mình đã là hơn 5 ngày in. Máy Tenlog của mình phụ in vài mảnh để rút ngắn thời gian chút.

  • Rồi còn thời gian dán keo nữa.

• Vệ sinh build-plate. Độ bám bed cực kỳ quan trọng ở dự án này.

• Vệ sinh máy in. Làm sạch, tra mỡ lại và làm mọi thứ cần thiết trước khi bắt đầu. Calibrate toàn bộ trước.

  • Hầu hết các phần được thiết kế có chủ ý để hợp với máy có độ chính xác/tolerance thấp hơn, nhưng nếu bạn đã đổ từng đó filament, thời gian và tiền vào cái này, thì làm cho đúng ngay từ đầu.

• Calibrate nhiệt độ filament. Đừng chỉ dựa theo thông tin trên hộp. Bạn sẽ cần làm bridging ở đây.

• Brim — Bạn sẽ cần cho tất cả các mảnh thân chính.

• Supports — Không cần cho đa số mảnh.

  • Nhưng các mảnh 2nd Deck Bow, Door, Aft Roof và Fabrial Housing (mấy phần nhọn) thì cần supports.

• Walls: 3

• Infill: 10–15%.

Bạn sẽ cần:

Sự kiên trì. Cái này thực sự chạm trần giới hạn plate trong BambuStudio/Orcaslicer.

Filament:

PLA

1. (3) cuộn 1kg PLA cho màu thân chính (base fuselage)

   1. 4 cuộn nếu bạn in lỗi hoặc bị warping.

2. (1) màu khác cho các mảnh phụ (Fans, Fabrial Housings, Indexing pieces, v.v.).

3. (1) màu khác cho mảnh mái (roof). Mình khuyên dùng xanh đậm hoặc Cobalt Blue.

4. (Tuỳ chọn) màu thứ ba cho Bridge Four multicolor với AMS (xem file .3mf)

Vật liệu khác:

• (240 đến 360) nam châm 6x3mm (dạng trụ) — bạn không cần nhét đủ mọi lỗ nam châm; tùy bạn. Bạn có thể dùng ít nhất cỡ 140 nếu không lấp đủ cả bốn cái ở mỗi vị trí “four-pack”.

  • 60–120 nam châm cho Rear Fan Body Mount (dùng 60 nam châm tổng vẫn ổn)

  • 0–60 nam châm cho First Deck Bottom (nếu bạn định gắn đáy lên một tấm thép)

  • 40 nam châm cho First Deck Top

  • 40 nam châm cho Second Deck Bottom

  • 40 nam châm cho Second Deck Top

  • 40 nam châm cho Third Deck Bottom

  • 10 nam châm cho Third Deck Top

  • 10 nam châm cho Fourth Deck Bottom

• Superglue — rất nhiều. Kiểu… rất rất nhiều.

• (Tuỳ chọn) dây để buộc cửa và kéo lên/xuống.

Dụng cụ:

• Deburring Tool

• Kẹp nhỏ (kẹp in 3D sẽ hợp nhất vì nhẹ)

• (Tuỳ chọn) kẹp gỗ lớn

• (Tuỳ chọn) 2 dụng cụ gắn nam châm (Magnet Insertion Tools — tool in được)
