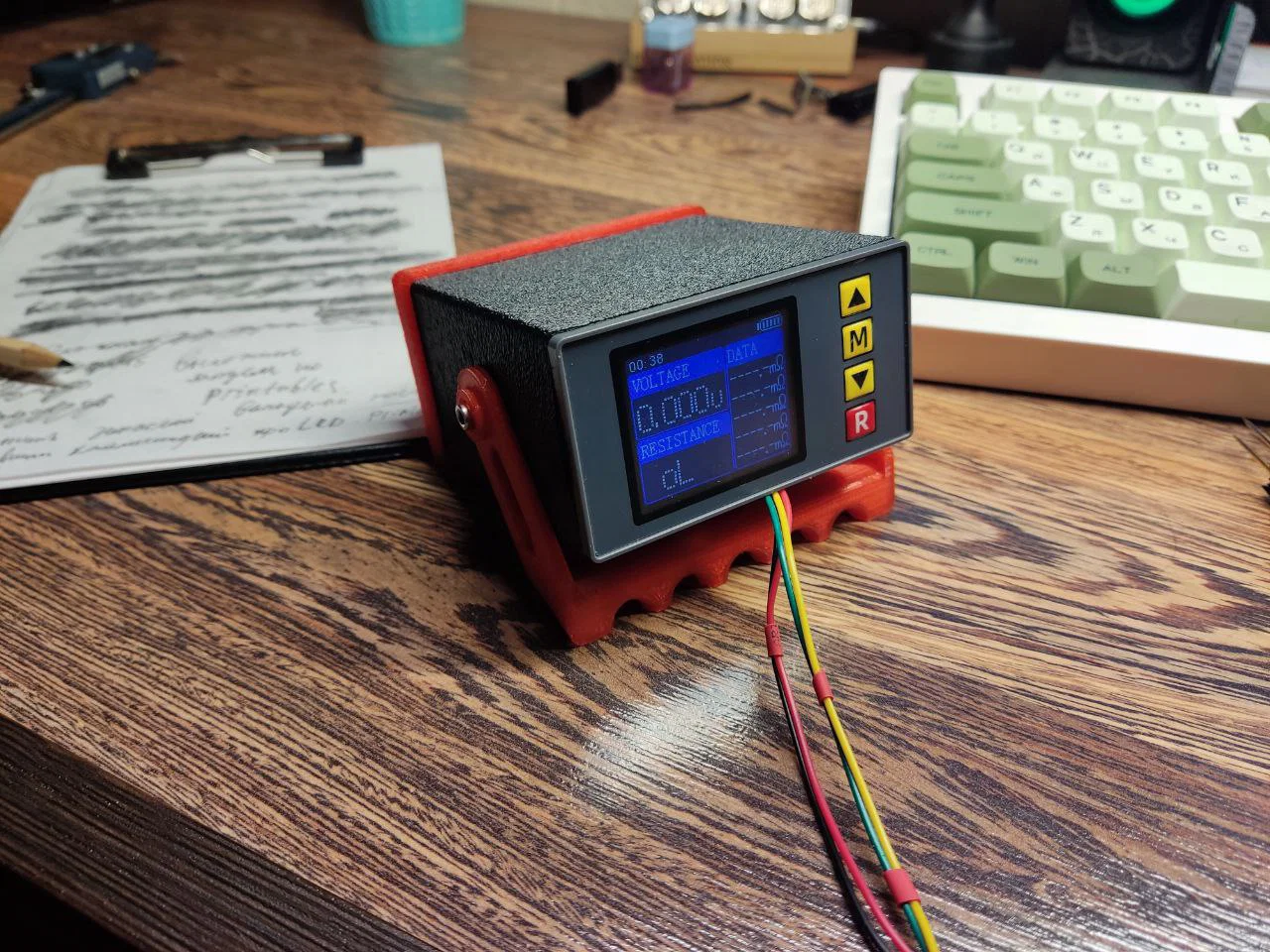

Vỏ hộp module đo mOhm TS457

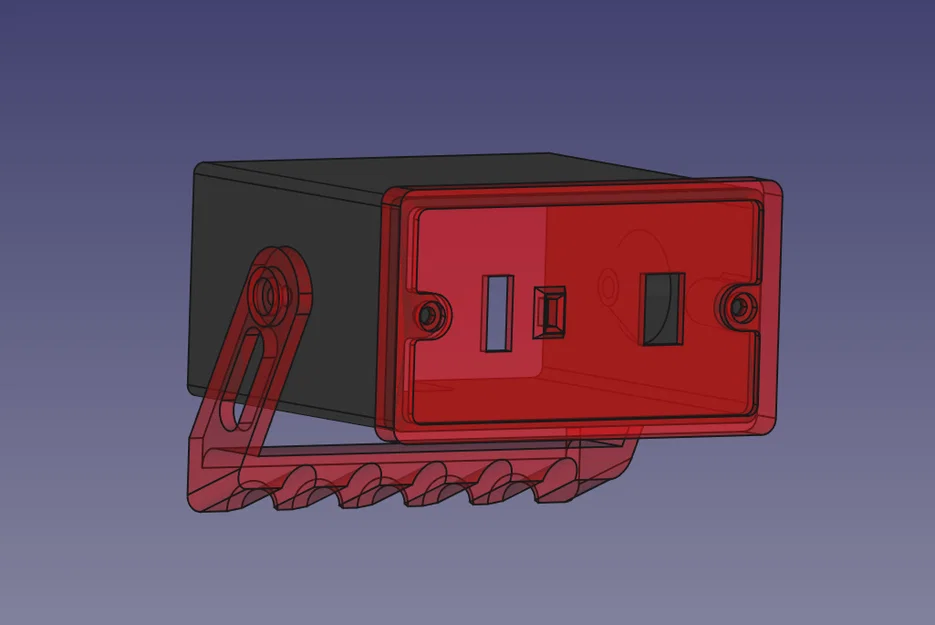

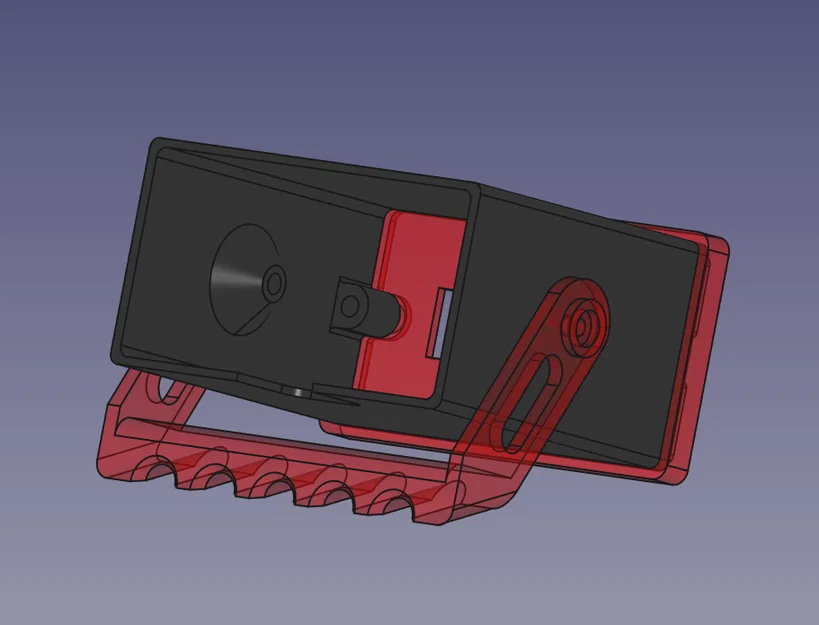

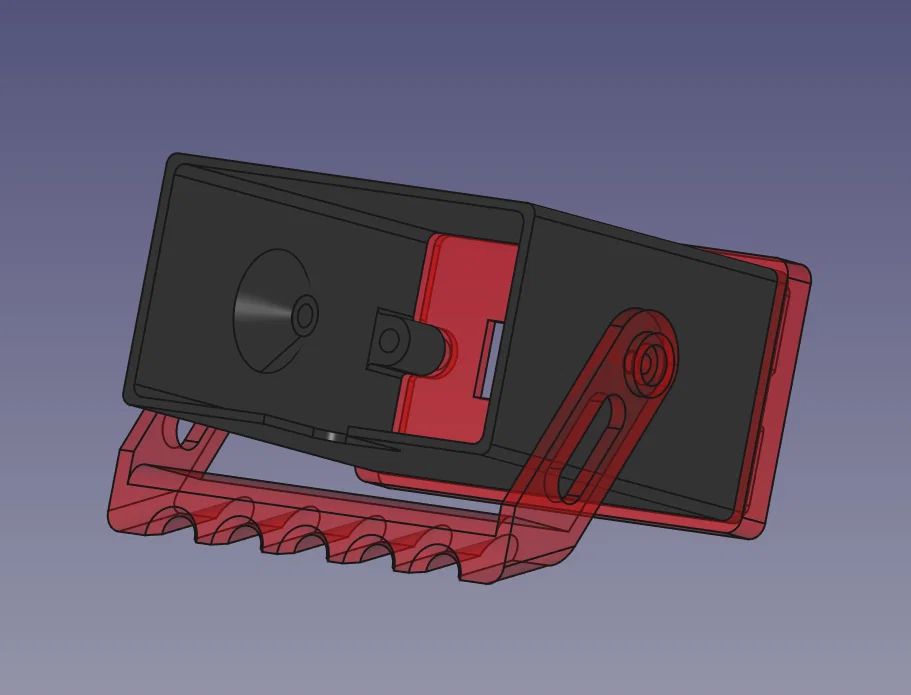

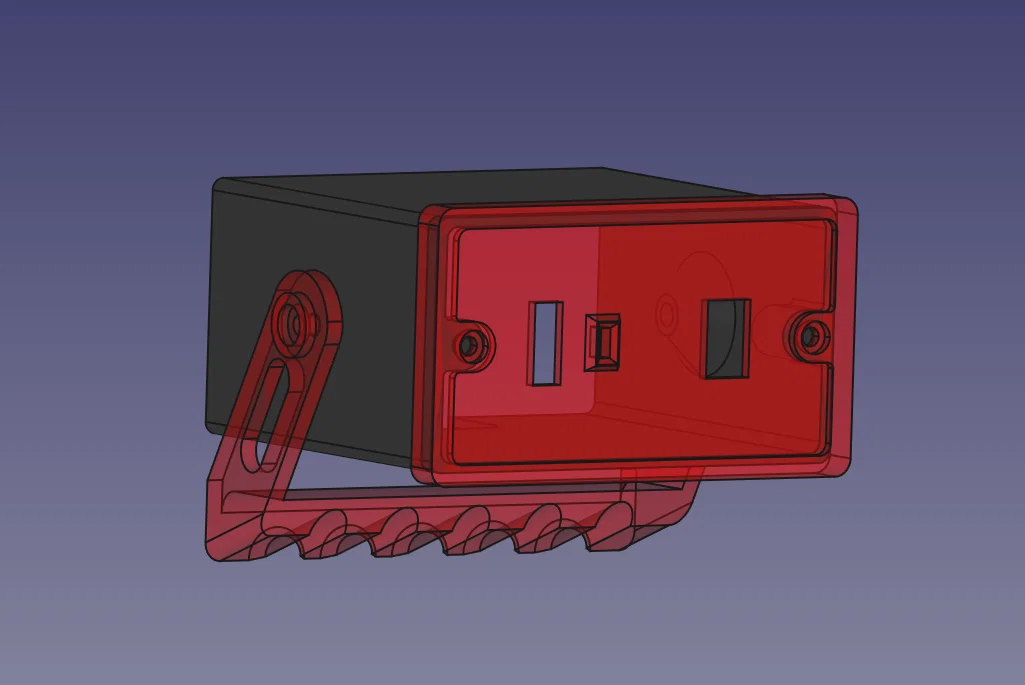

Vỏ hộp đơn giản, dễ in, có chỗ cho pin 18650, mạch sạc và LED báo sạc.

BOM:

+ LED lens vuông 2x5 (tùy chọn: dùng để thay LED SMD trên mạch sạc và gắn LED DIP vào trong hộp in 3D)

+ Module TS457

+ Pin Li-Ion 18650

+ Đai ốc insert đồng (heat brass insert nut) M3 (ưu tiên đường kính ngoài 4.2)

+ Đầu nối USB Type-C

+ Công tắc rocker mini 10x15mm

Với Part1 và Part2, có thể dùng Fuzzy Skin. (Point distance 0.3mm; Width 0.2mm)

Thiết kế bằng Freecad 1.0
