Adapter nối dài ống hút bụi Karcher WD3/WD4 có Swivel & nút khóa

Nới dài tầm với và chấm dứt tình trạng ống bị xoắn rối với adapter tuỳ chỉnh này!

Đây là một adapter nối dài ống hút bụi in 3D chắc chắn, thiết kế riêng cho Karcher WD3, WD4 và các dòng máy hút bụi ướt/khô tương thích. Mẫu này mô phỏng hệ quick-connect zin, nhưng nâng cấp điểm quan trọng: khớp xoay swivel quay tự do ở cả hai đầu để ngăn ống bị gập/kẹt khi sử dụng.

Tính năng nổi bật

***Dual 360° Swivel:** Cả hai đầu kết nối đều xoay tự do, giúp ống chính và ống nối dài chuyển động độc lập. Không còn cảnh ống bị vặn xoắn hay phải gồng kéo. ***Functional Locking Button:** Có nút khoá rời dạng lò xo, khoá adapter vào cổng máy chắc chắn như ống zin. ***Universal Hose Connector:** Một chi tiết connector dùng để chuyển ống mềm chuẩn 40mm sang hai đầu của hệ này. ***Perfect Compatibility:** male_body cắm vào máy, còn female_body nhận ống Karcher zin mượt mà. ***Modular & Printable:** Chia thành 4 phần hợp lý để dễ in, không cần support phức tạp.

Danh sách file & công dụng

File Name

Quantity Needed

Purpose

male_body.stl

1

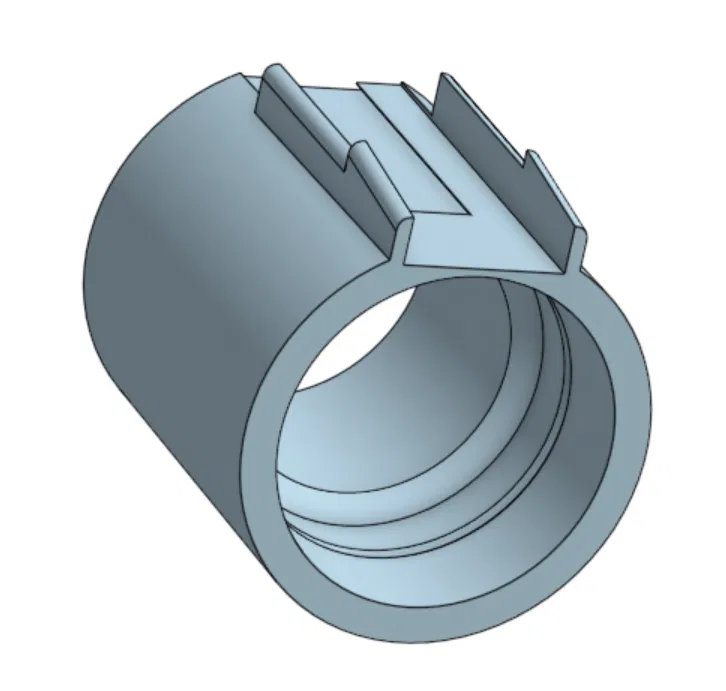

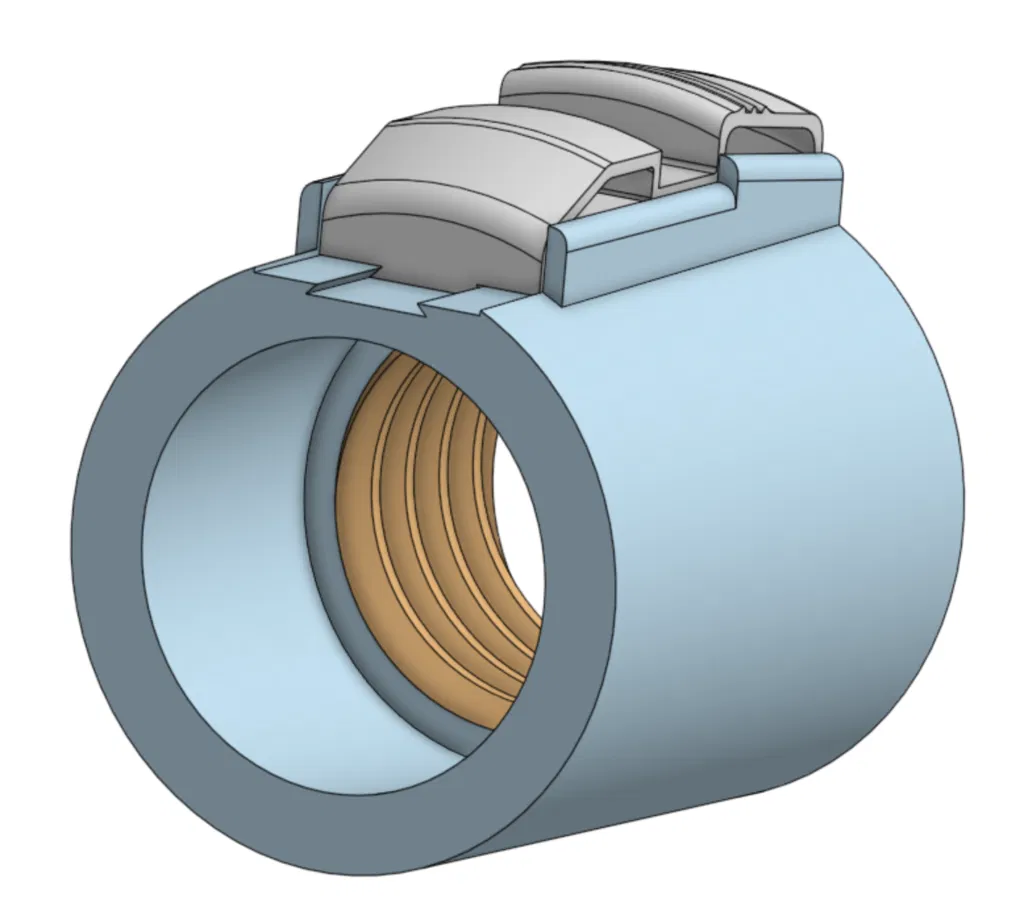

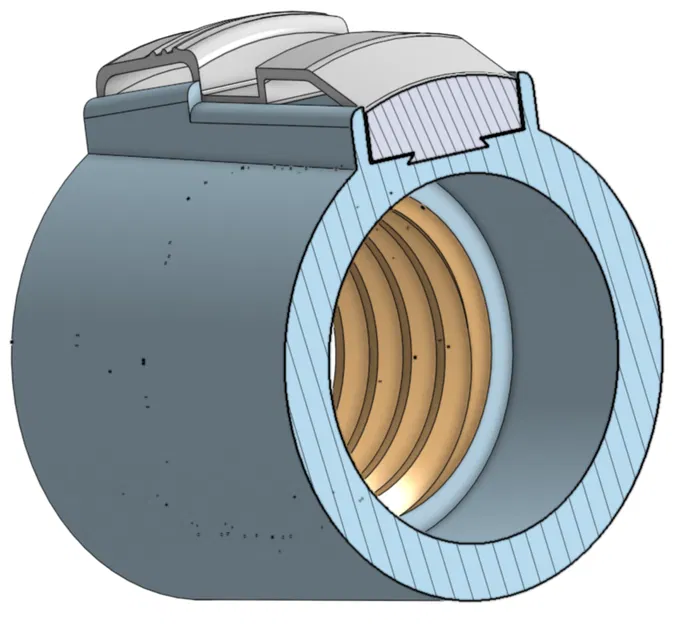

Phần đầu cắm chính đưa vào máy hút bụi. Có khoang chứa nút khoá.

button.stl

1

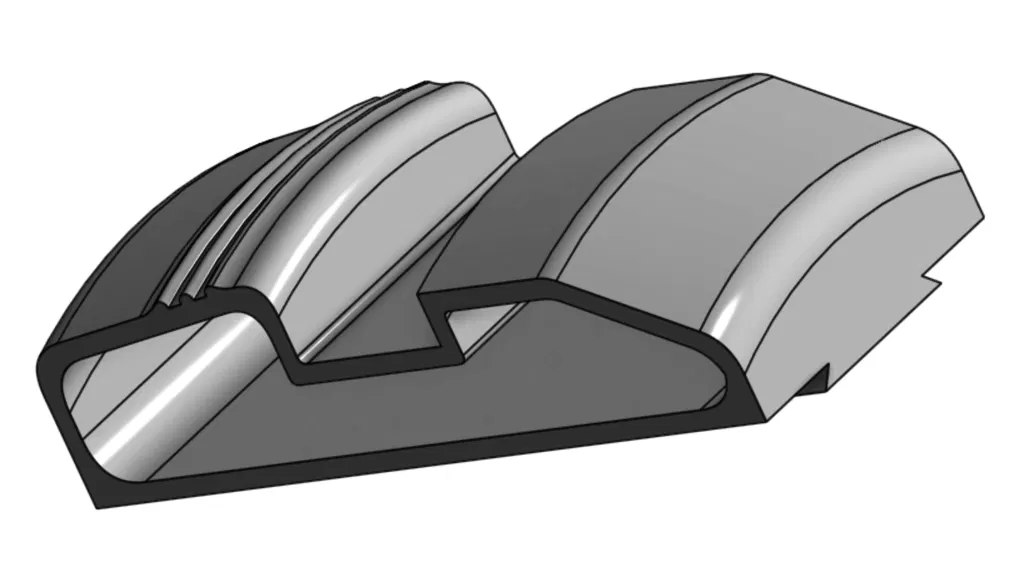

Nút khoá rời. In nằm nghiêng (on its side)!

hose_connector.stl

2

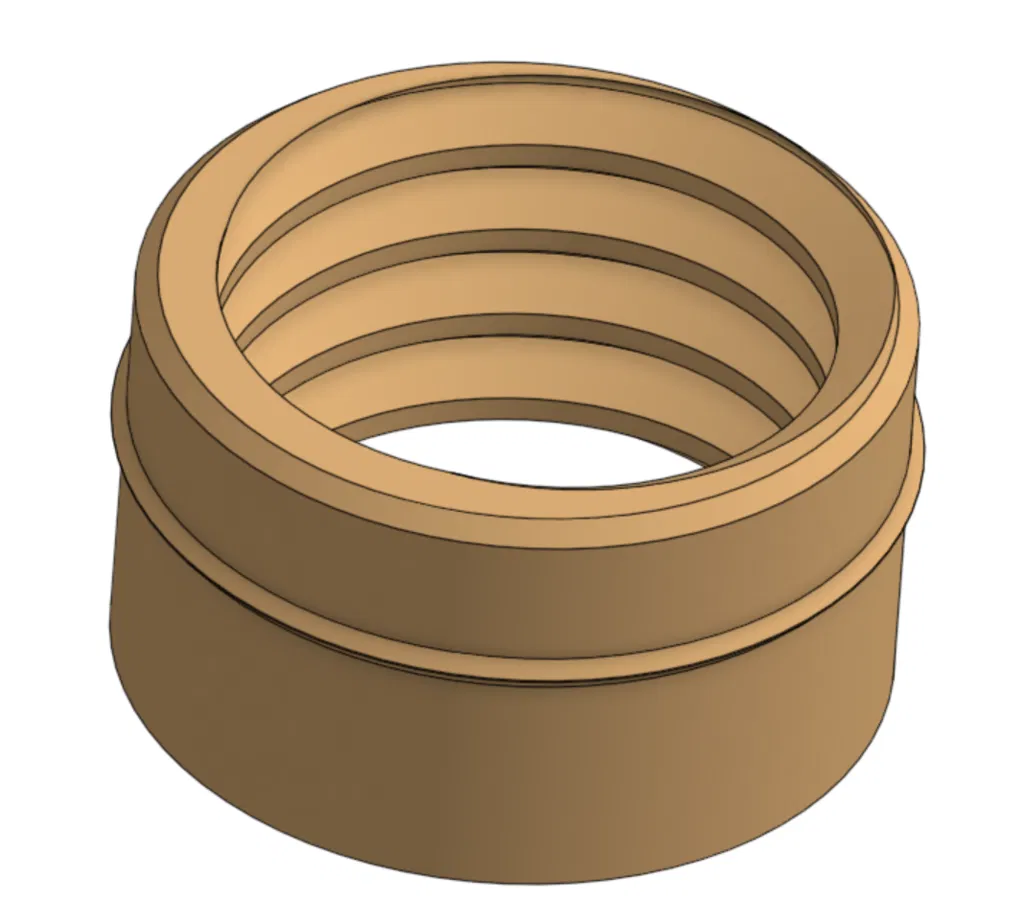

Adapter đa dụng vặn vào ống mềm 40mm. Mỗi đầu dùng 1 cái.

female_body.stl

1

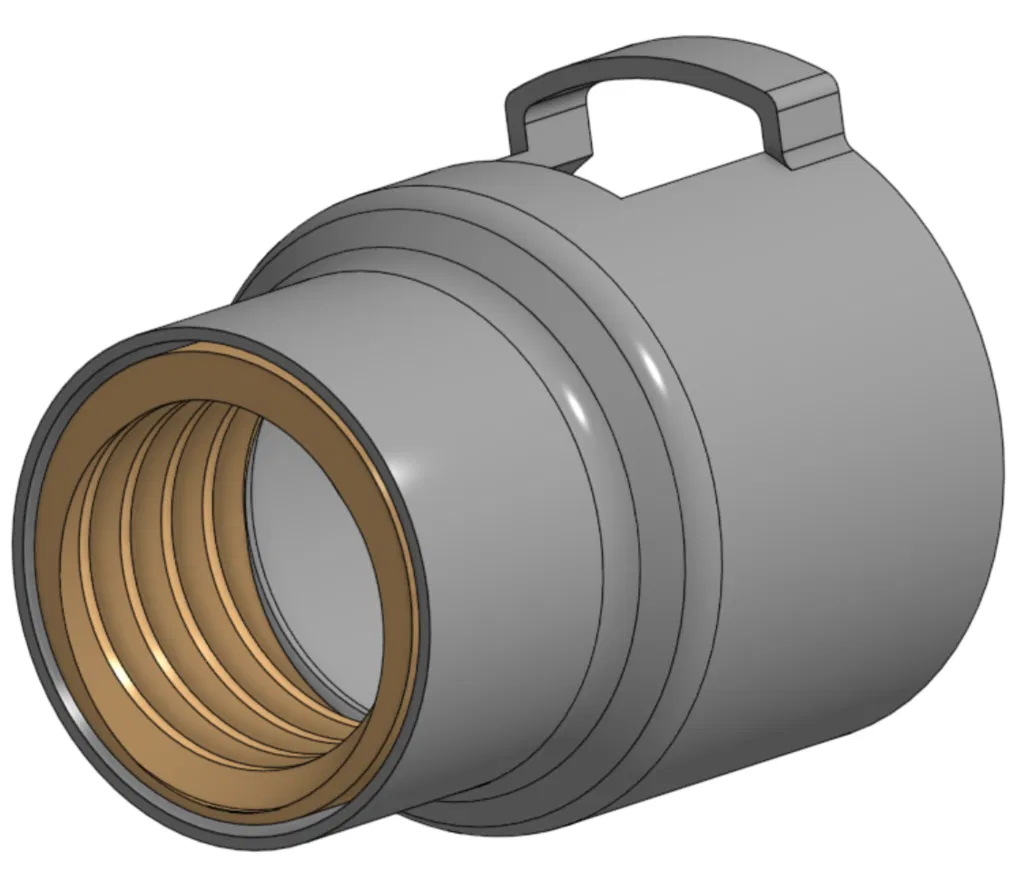

Cổng nhận cho ống Karcher zin. Có khớp swivel thứ hai.

Vật liệu

***Khuyến nghị dùng PETG.** PETG cân bằng tốt giữa độ bền, độ dai và độ mềm nhẹ, phù hợp để kín khí và giúp nút bấm hoạt động ổn.

Cài đặt in

***Layer Height:** 0.15mm ***Infill:** 15% cho tất cả các phần. ***Walls/Perimeters:** tối thiểu 2, mình dùng 3

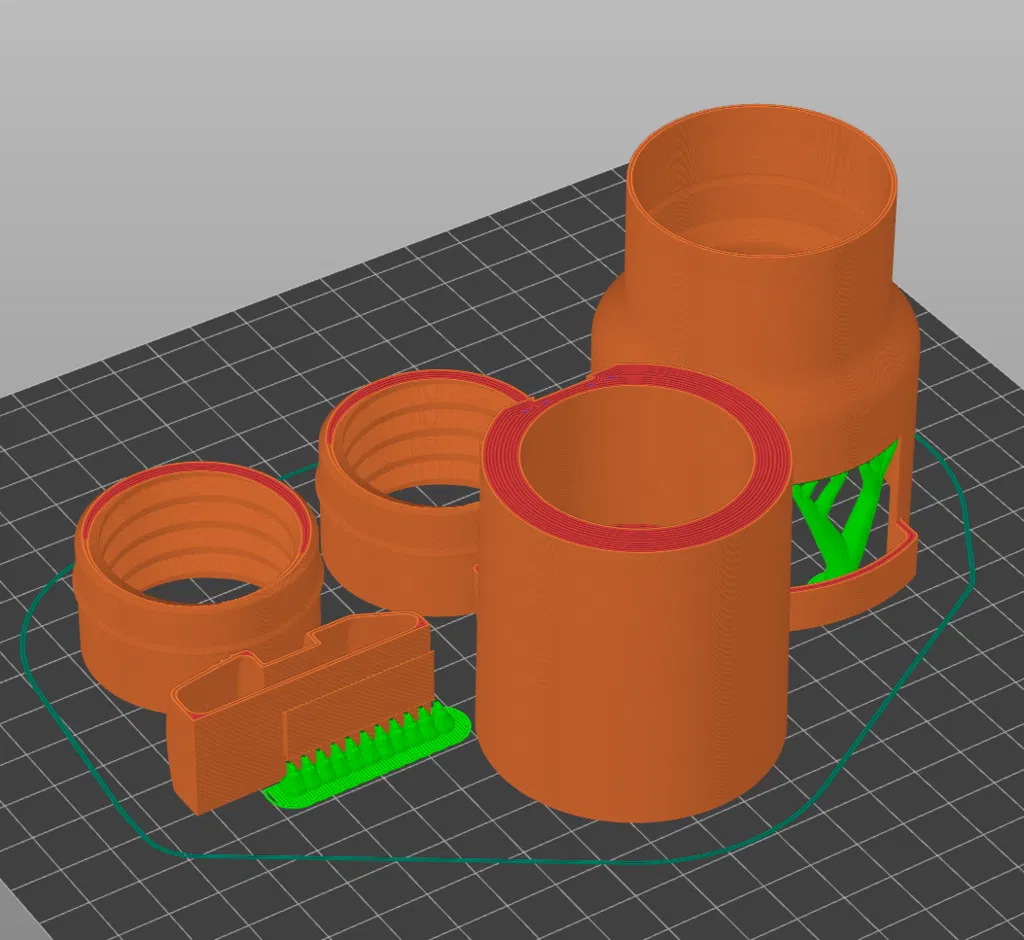

Hướng dẫn theo từng chi tiết & hướng in

Part

Orientation

Supports

Critical Note

male_body.stl

Để đứng (theo hướng trong slicer)

KHÔNG

In bình thường.

female_body.stl

Để đứng (theo hướng trong slicer)

CÓ (một overhang nhỏ)

In bình thường.

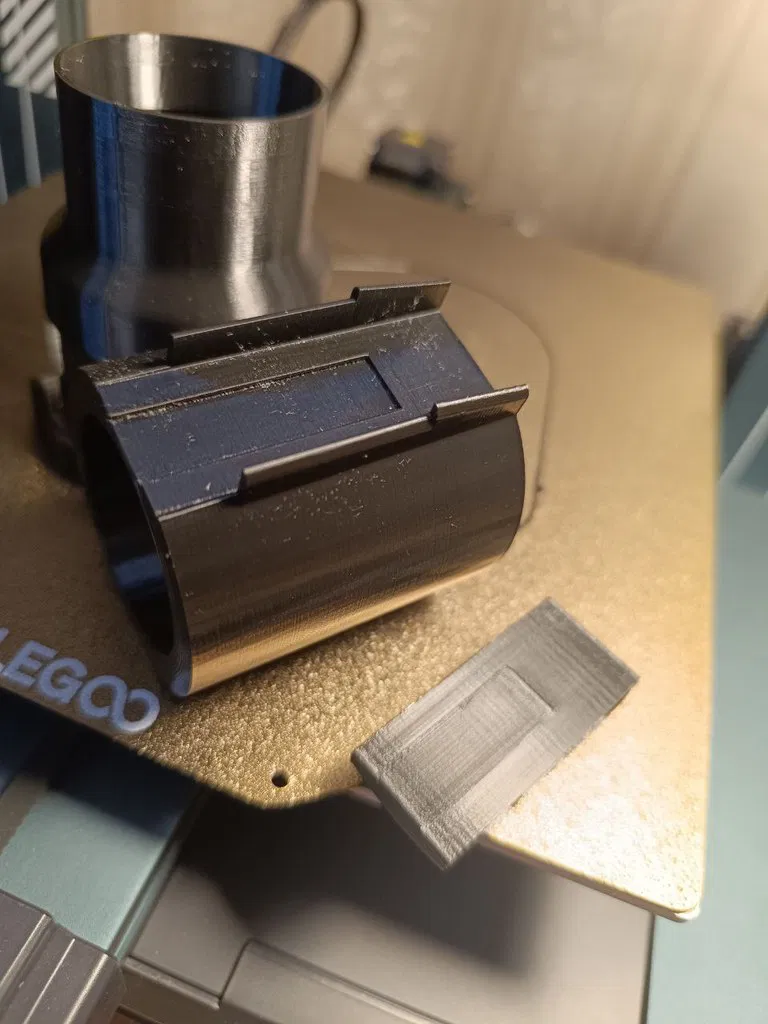

button.stl

IN NẰM NGHIÊNG (ON ITS SIDE)

CÓ

Cực kỳ quan trọng! Đường layer phải chạy dọc theo chiều dài nút để có độ dẻo.

hose_connector.stl

Để dọc (đứng trên phần flange)

KHÔNG

In bình thường.

Lưu ý về dung sai

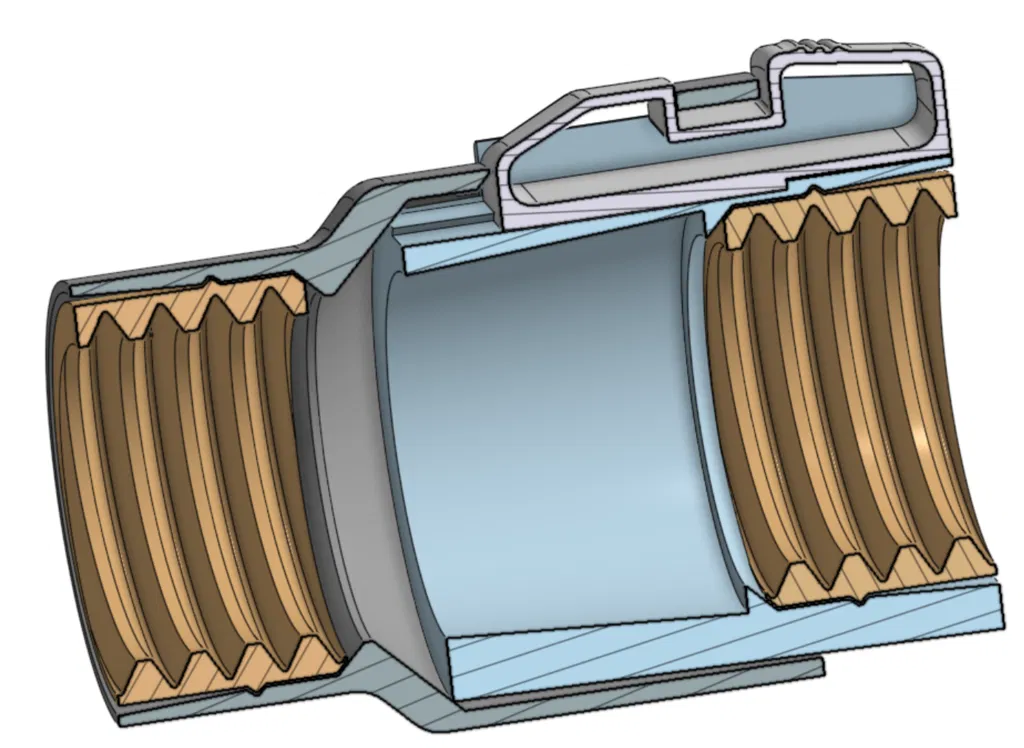

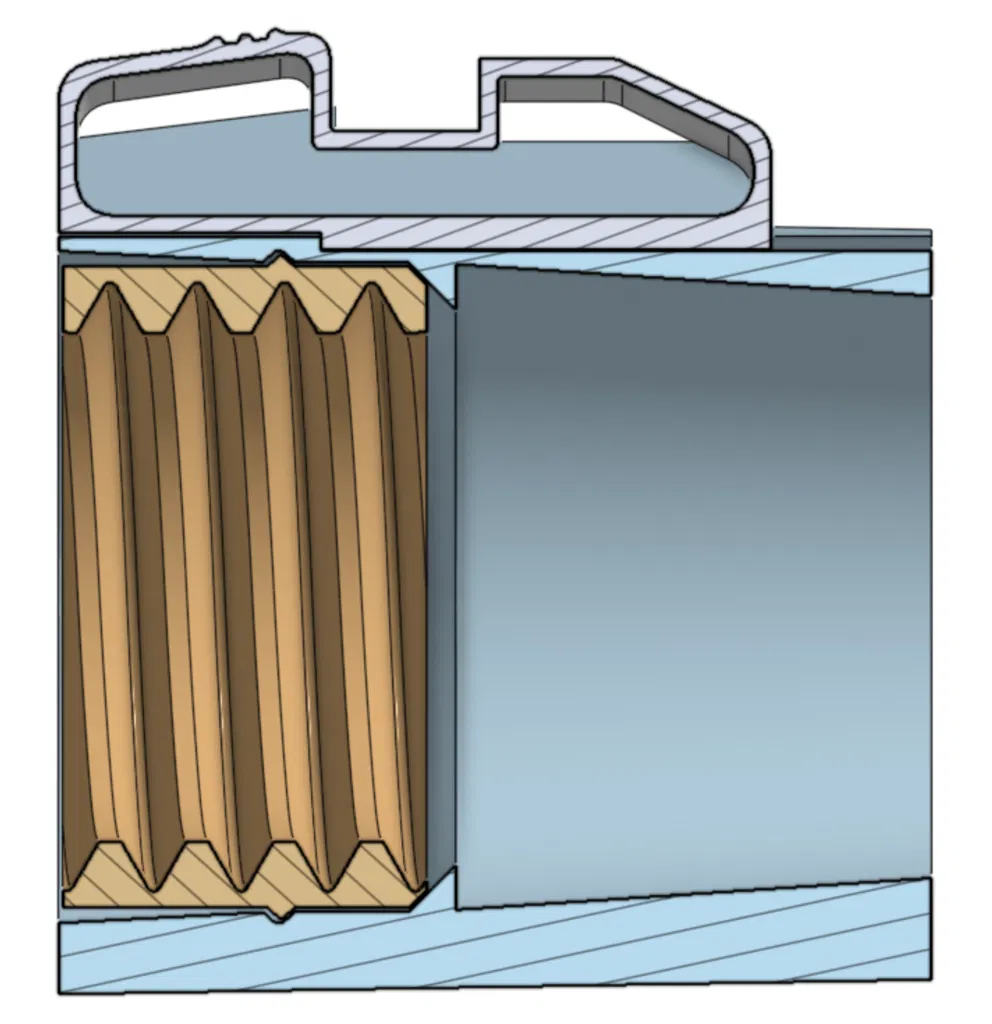

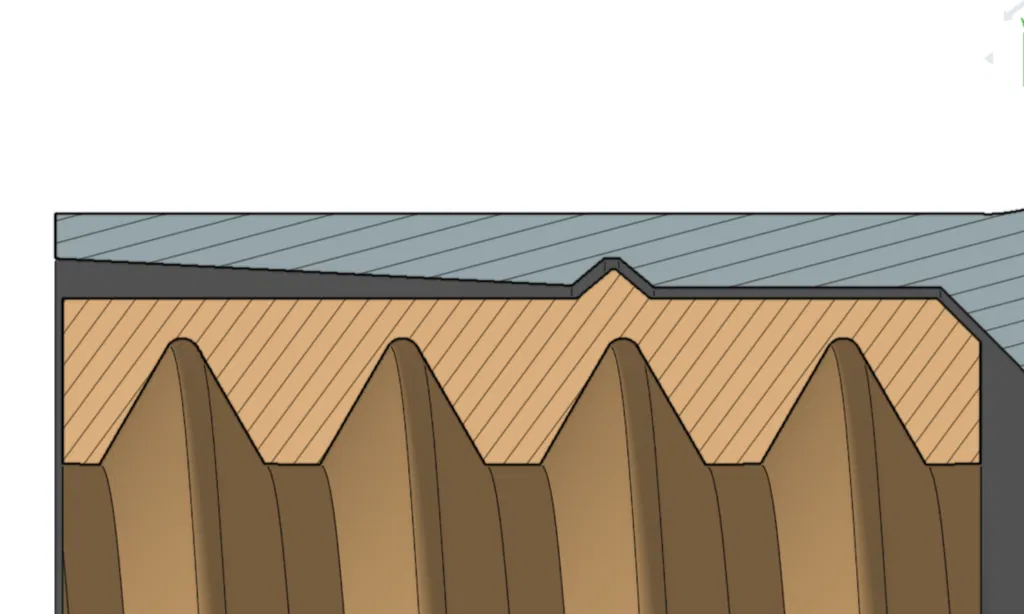

Các chi tiết hose_connector được thiết kế để ép vào cực khít (very tight press-fit) với thân chính (male_body và female_body) nhằm đảm bảo kín khí tối đa.

***Sẽ rất khít.***

• Dùng kẹp/ê-tô để ép lắp hoàn thiện là chuyện bình thường.

Chuẩn bị thêm

1. (Tuỳ chọn) Keo silicone để đảm bảo kín tuyệt đối.
2. (Tuỳ chọn) Kẹp (clamp) hoặc ê-tô có ngàm mềm để ép các chi tiết vào nhau.

Các bước lắp ráp

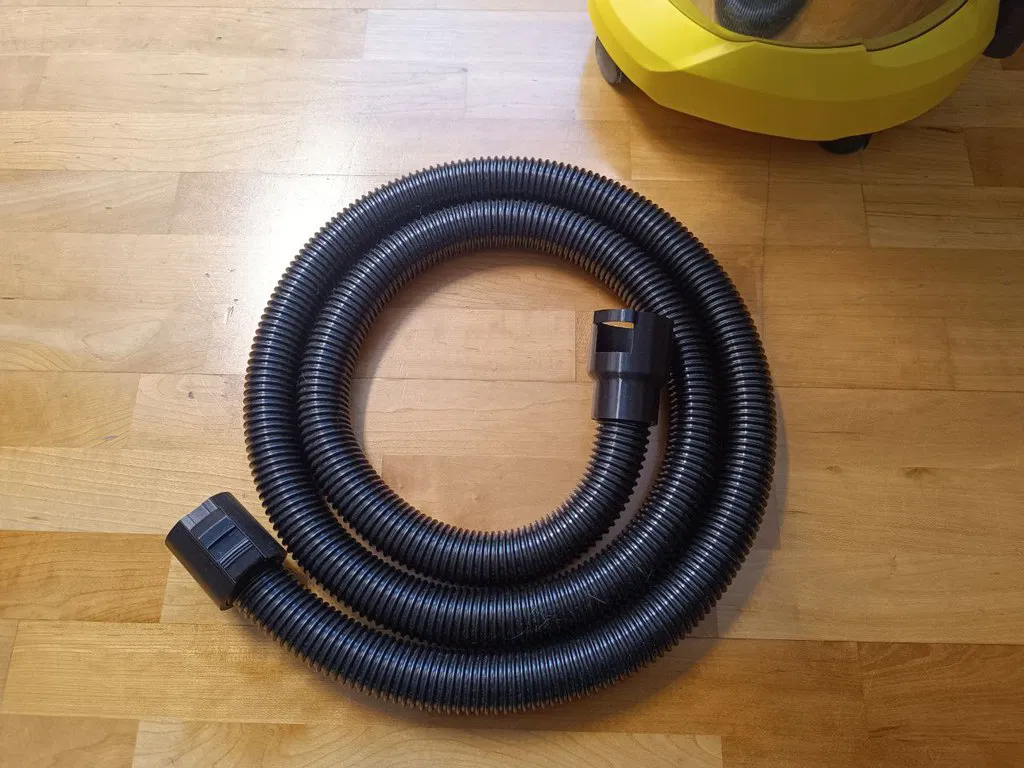

1. Chuẩn bị ống: Vặn 2 chi tiết hose_connector vào hai đầu ống mềm 40mm. Siết tay cho chắc.

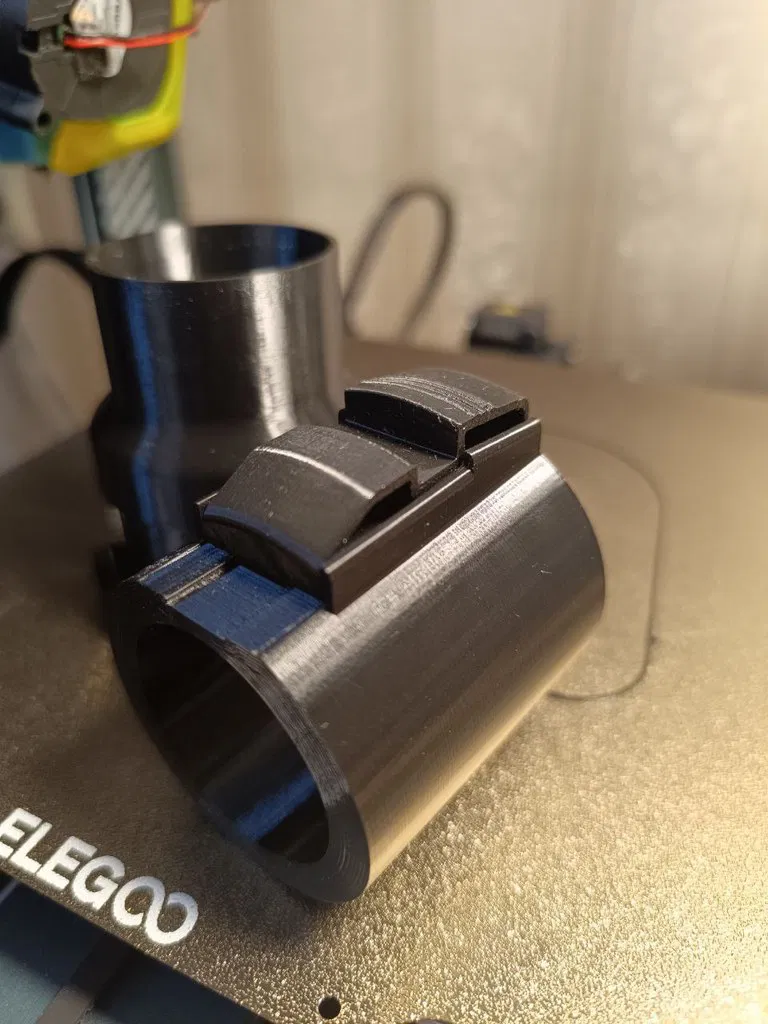

2. Lắp nút bấm: Trượt button vào rãnh dovetail trên male_body. Nên khít; có thể dùng chút keo để cố định.

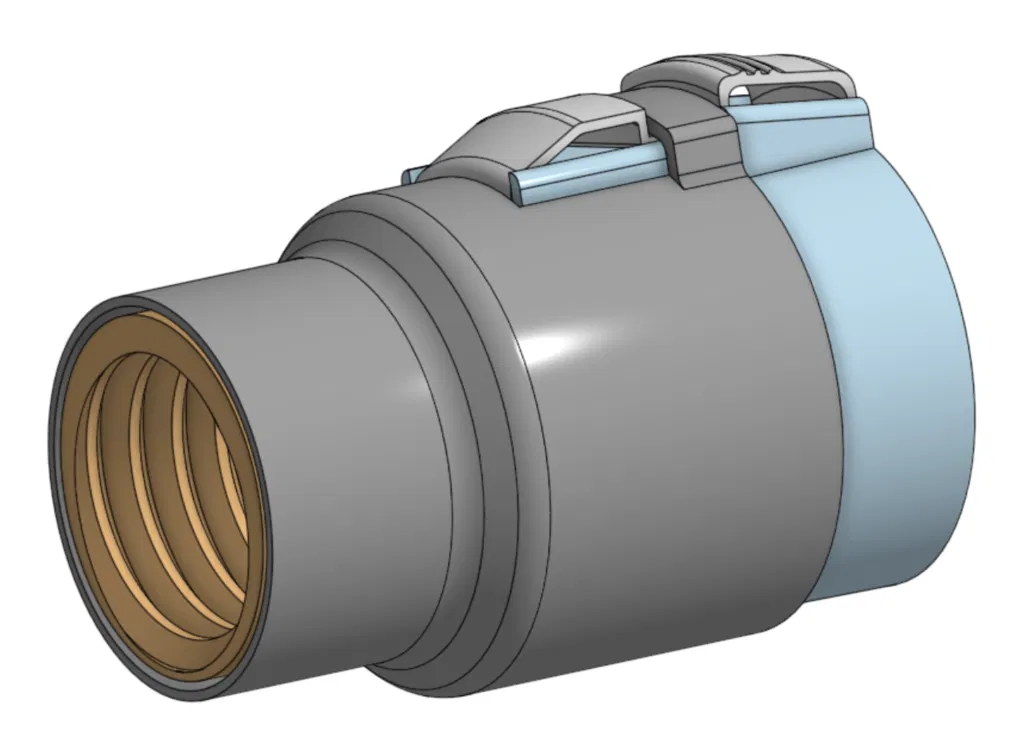

3. Ráp đầu male: Ép mạnh một cụm hose_connector vào male_body. Dùng kẹp sẽ dễ hơn nhiều.
4. Ráp đầu female: Lặp lại, ép cụm hose_connector còn lại vào female_body.

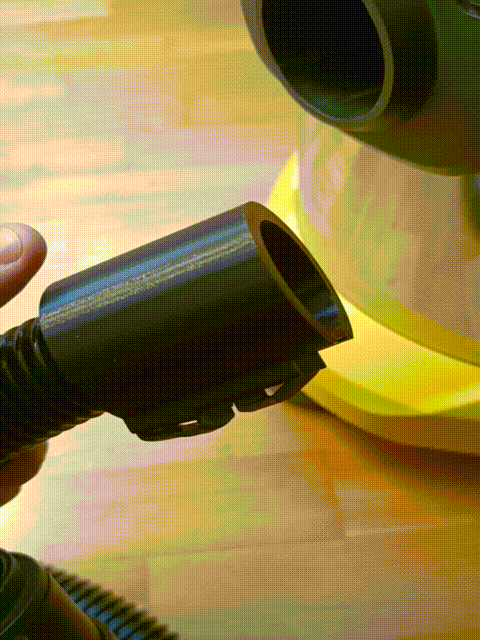

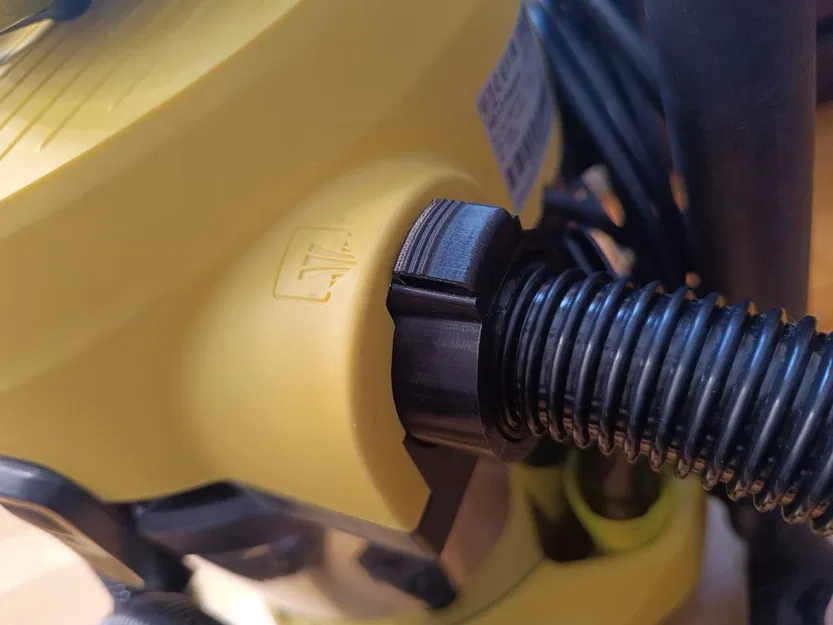

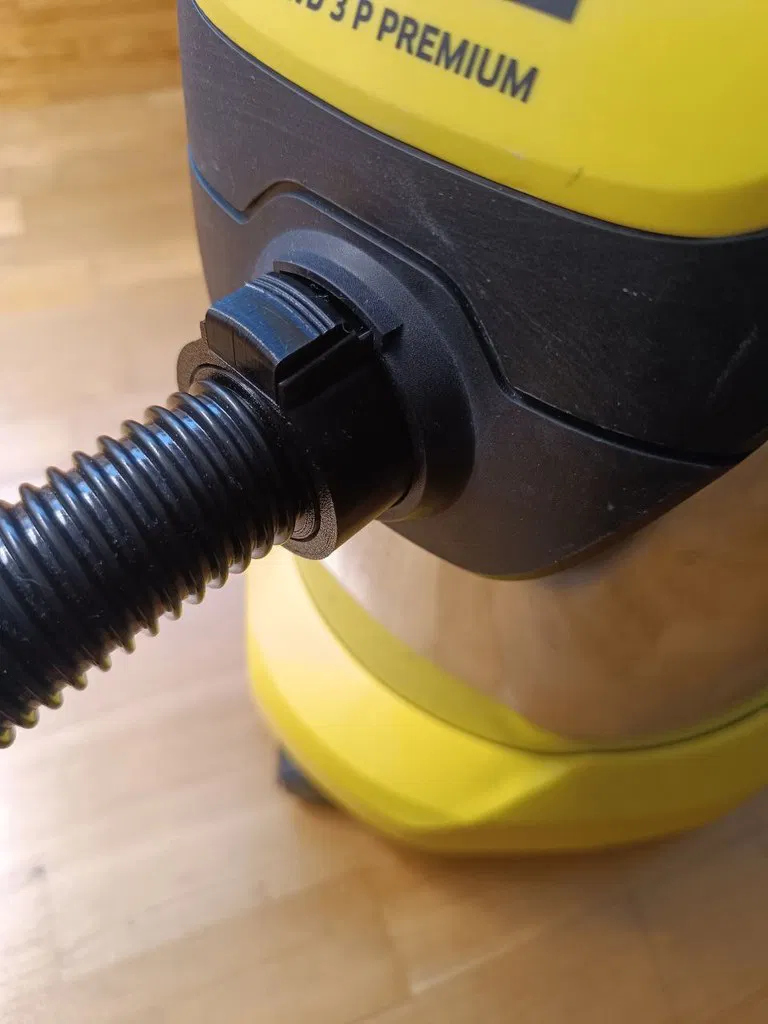

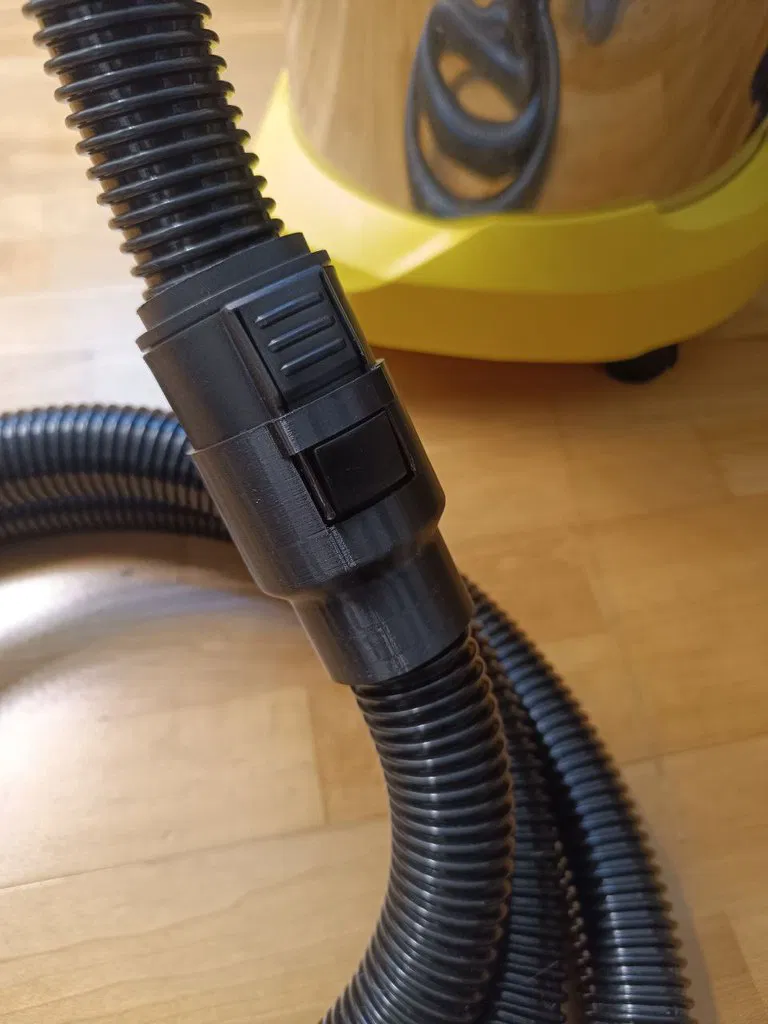

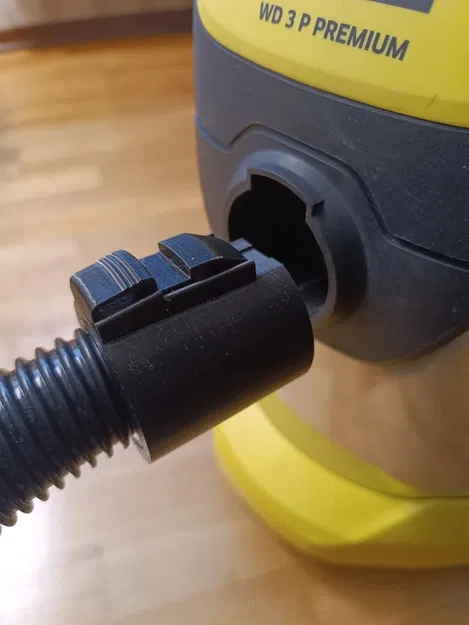

5. Kết nối cuối: Vậy là xong bộ nối dài! Cắm male_body vào cổng máy (sẽ nghe nút “click”). Sau đó cắm ống Karcher zin vào cổng female_body.

Chúc bạn in vui và dọn dẹp gọn lẹ! Mình rất trân trọng mọi góp ý và các bản makes của bạn.
