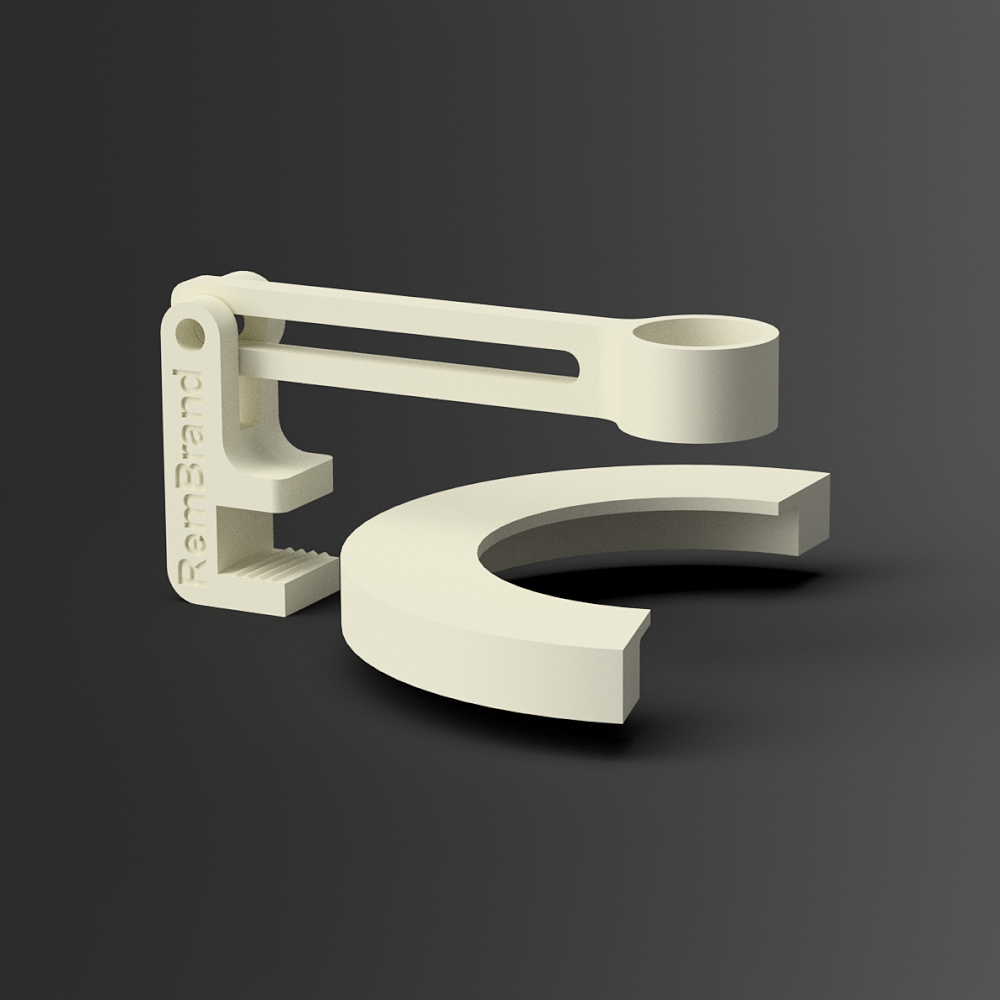

Giá đỡ proximity sensor LJ18A3-8Z/BX cho đồng hồ nước Sensus 620

Mục đích sử dụng

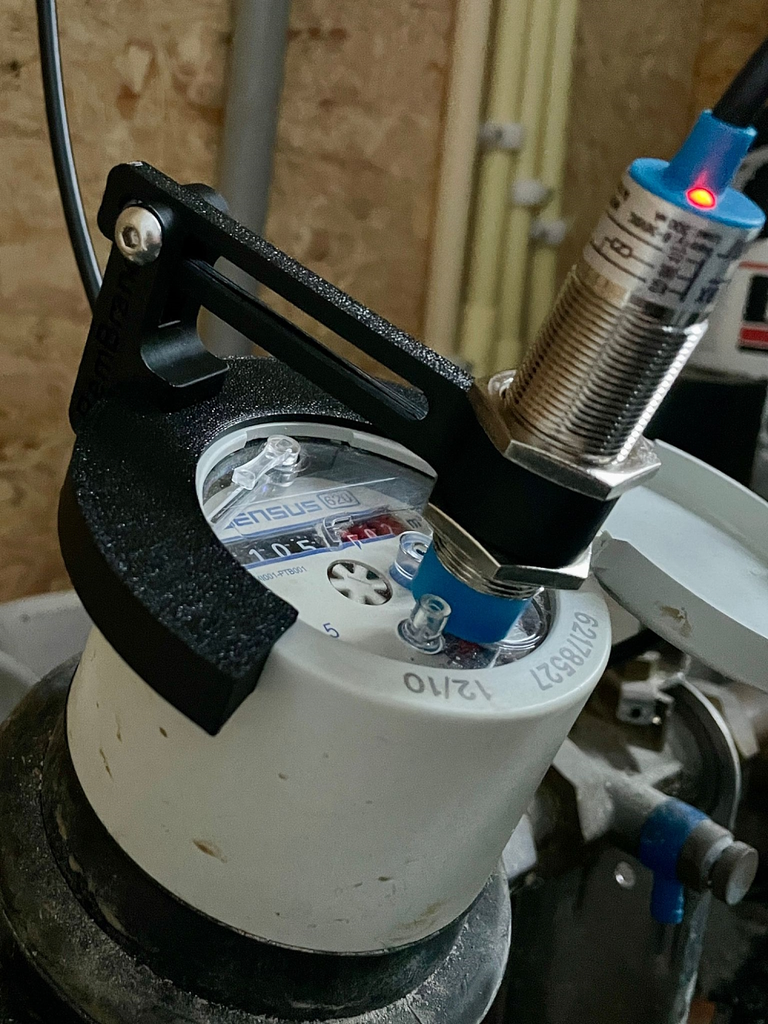

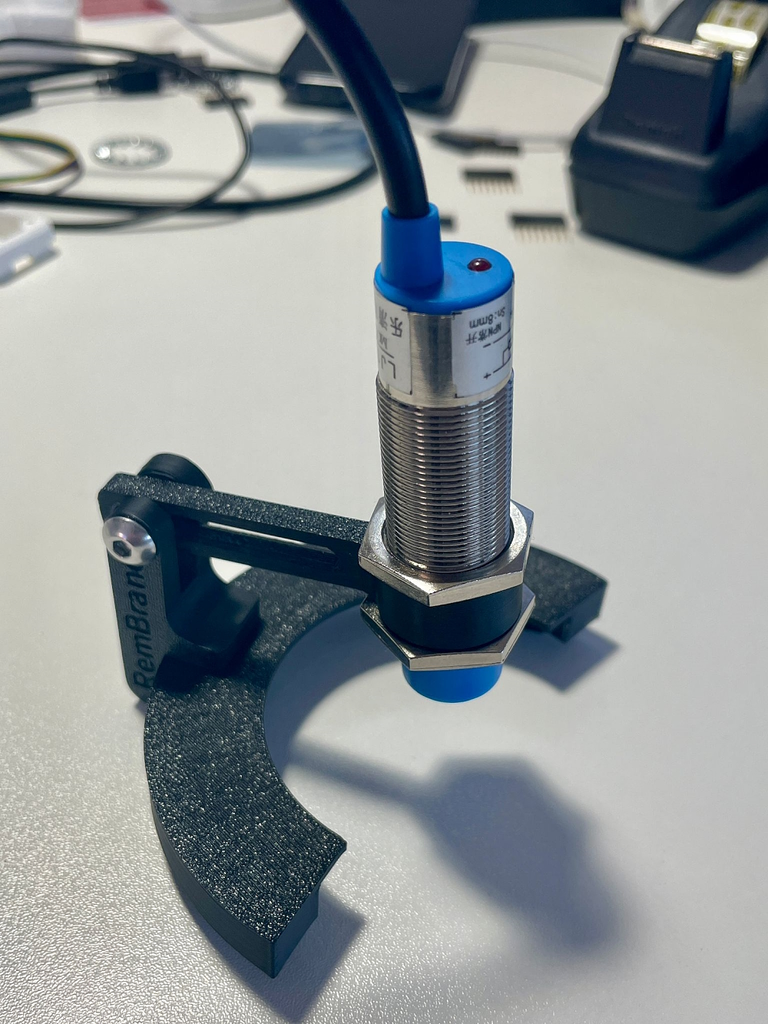

Trên mạng có nhiều mẫu rồi, nhưng không cái nào thật sự hợp với nhu cầu của mình nên mình tự làm mẫu này. Việc canh vị trí sensor cho chuẩn khá khó, nên mình thiết kế sao cho bạn chỉnh được cả độ cao lẫn vị trí đúng ý. Nhờ cái arm, bạn có thể dịch từ mép vào phía bên kia, tuỳ theo cần đặt ở đâu. Dùng hai con nut đi kèm với sensor là chỉnh được độ cao. Lắp xong siết chặt lại là xài ổn.

Mục đích của nó là dùng cho WeMos D1 mini không gắn headers, trong đó sensor được hàn trực tiếp lên board:

Tự làm (Build your own)

Mục tiêu ban đầu là:

• cái ring phải kẹp được vào thân housing 75mm để giữ chắc, nhưng vẫn xoay được

• trụ đứng (vertical stand) phải gắn được với ring mà không cần keo hay đồ hỗ trợ khác

• in được trên máy in entry level của mình với setting tiêu chuẩn

Nói chung mình muốn một món có thể cố định chắc tại chỗ, nhưng vẫn cho phép mình tự do hoàn toàn khi chỉnh vị trí cuối cùng.

Danh sách vật tư (Bill of materials):

• 1 con ốc M5 dài 16mm + 1 con nut để gắn arm vào trụ đứng

• máy in ;-)

4-2-2024: Theo yêu cầu, mình thêm luôn bản arm 12mm. Mình chưa tự in bản này, nhưng dùng đường kính 12.3mm để chừa dung sai.

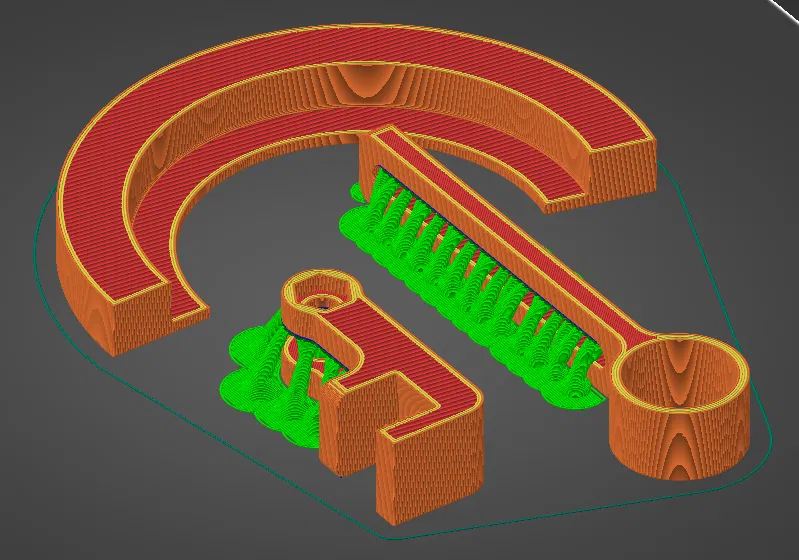

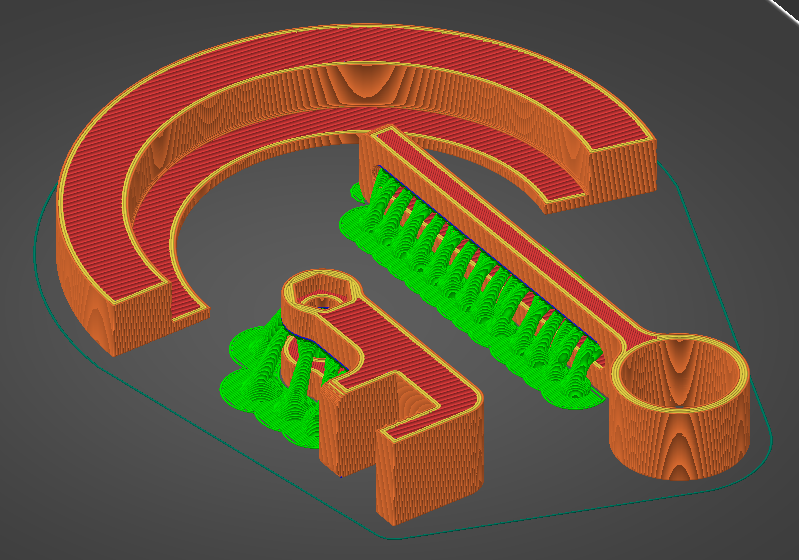

Mình có kèm hình cách mình in. Mình dùng PrusaSlicer với organic supports. In bằng PLA, nozzle 0.4mm và layer height 0.20mm.
