Hộp WeMos D1 mini – vỏ ESP8266 cho cảm biến đi dây

Trường hợp sử dụng

Khi mới bắt đầu làm home automation, mình khởi đầu bằng việc làm một cảm biến để đọc dữ liệu từ đồng hồ nước analog của nhà. Đây là sự kết hợp giữa một bo ESP (trường hợp của mình là WeMos D1 mini clone) và cảm biến tiệm cận LJ18A3-8Z/BX. Dùng thì vẫn ổn, nhưng giờ cái ESP đang treo lủng lẳng trong tủ, một đầu là dây nguồn, đầu kia là dây cảm biến.

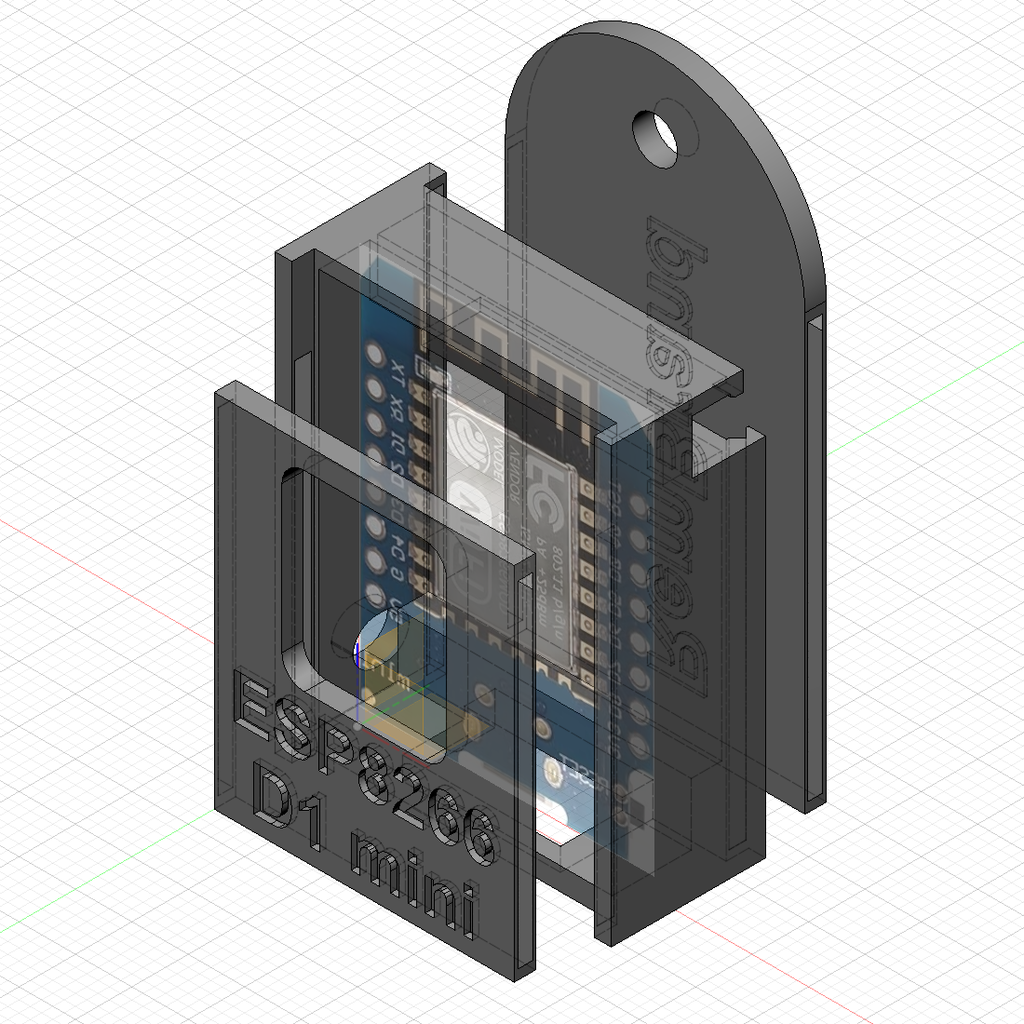

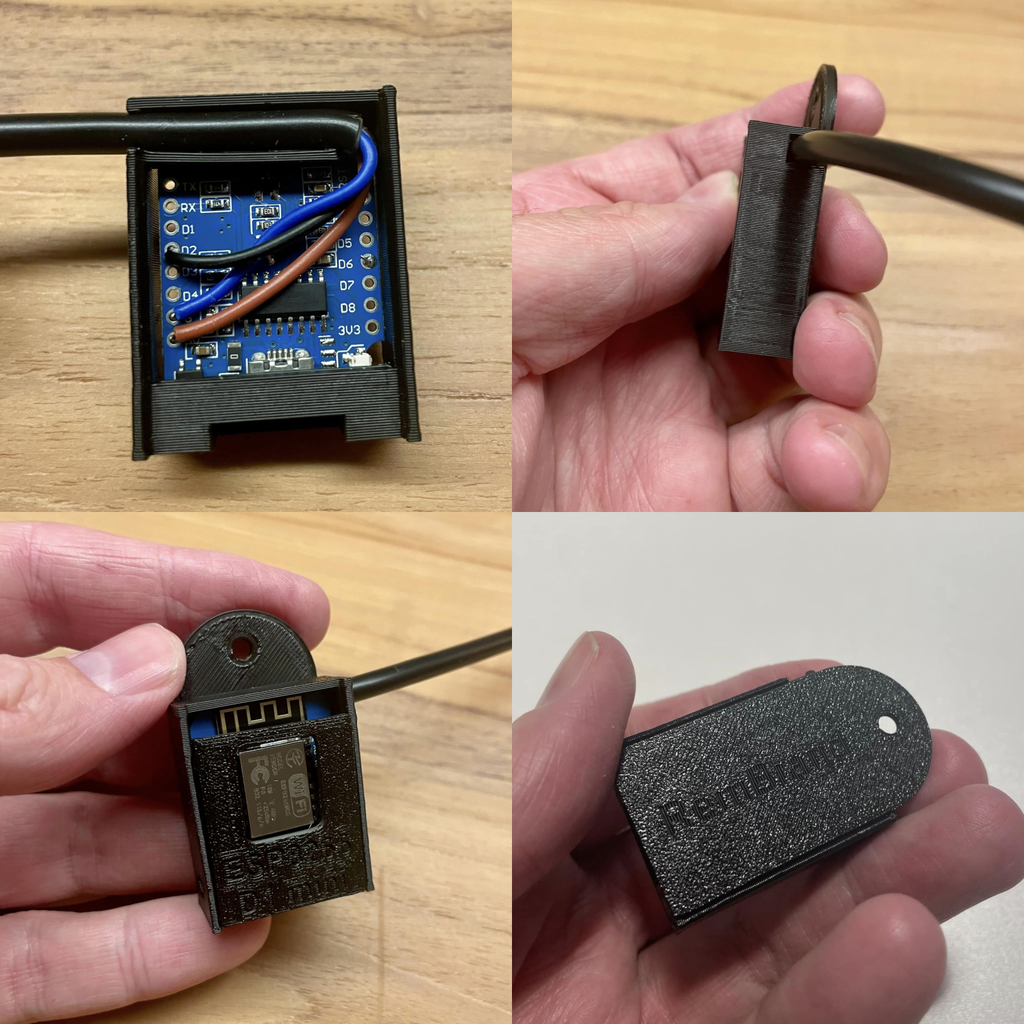

Thiết kế này nhắm tới WeMos D1 mini không gắn headers, nơi cảm biến được hàn trực tiếp lên bo (xem hình). Dù mình đang dùng cho cảm biến tiệm cận, nó cũng nên chạy ngon với các cảm biến khác có đường kính dây tương tự—đúng rồi, mình đang nhìn bạn đó DS18B20!

Tự làm

Dù ngoài kia có rất nhiều mẫu case, tự dựng từ đầu vẫn là một bài tập hay, nên mình làm luôn.

Mục tiêu là:

• dây cảm biến lắp kiểu friction fit

• nắp và tấm đáy snap-in

• có lỗ để bắt vít lên tường

• in được trên máy in “nhập môn” với setting tiêu chuẩn

Nói chung mình chỉ muốn một thứ bấm khớp vào nhau là xong, không cần thêm ốc vít hay đai ốc gì nữa.

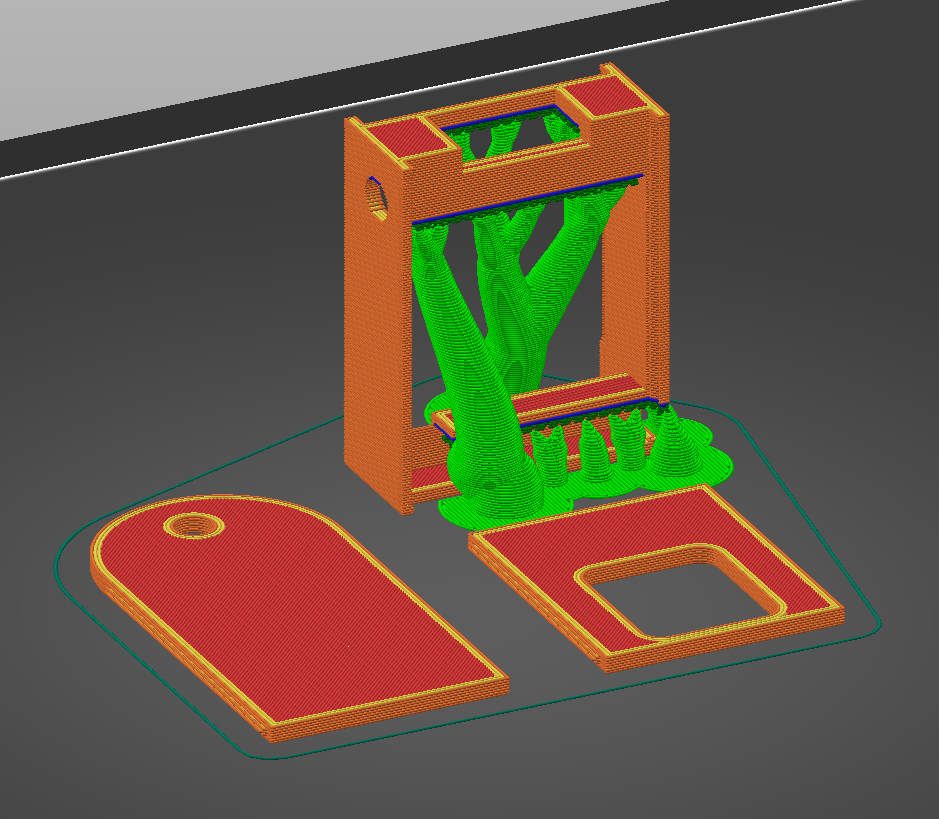

Chữ trên cả nắp và tấm back-plate nên đặt úp xuống mặt (PEI) plate của bạn, và nó cho biết mặt nào hướng ra ngoài. Phần thân vỏ chính mình in theo phương thẳng đứng, với mặt lớn nhất quay xuống dưới. Lý do là để các rãnh (slits) mà nắp bấm vào được cứng hơn. Xem hình thứ ba để thấy ví dụ.

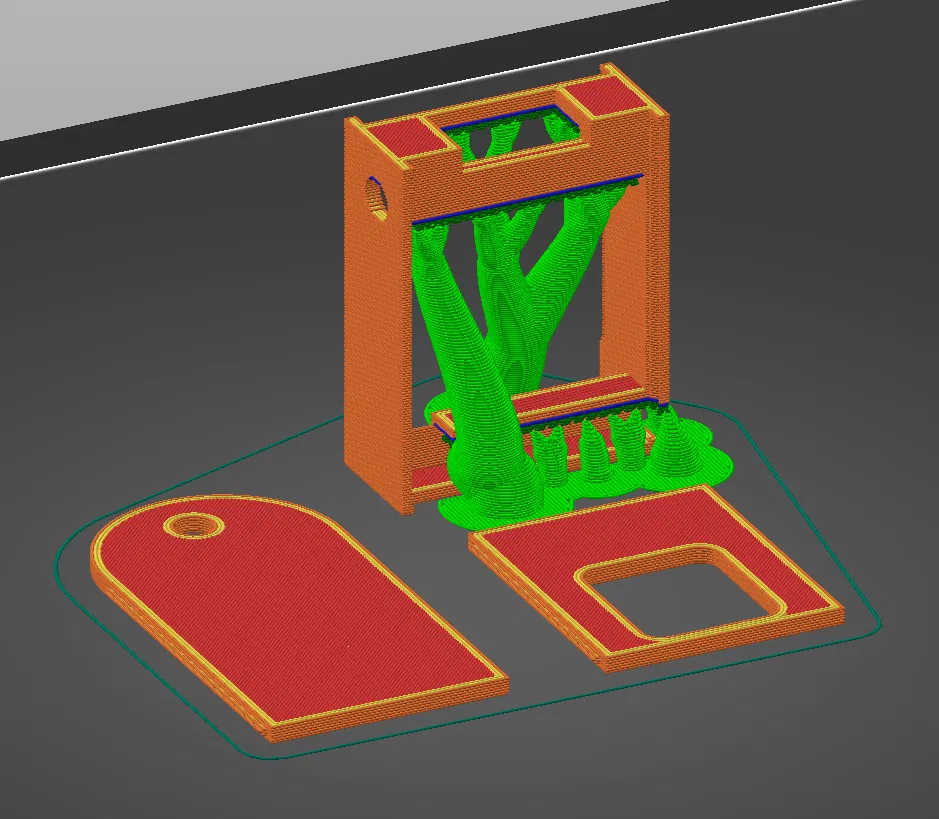

Mình dùng PrusaSlicer với organic supports. Mặc định Prusa có vẻ còn muốn dựng thêm một “cây” support cho lỗ nút reset. Mình đã block phần đó lại vì chỗ overhang đó chắc vẫn ổn.

Mình in bằng PLA với nozzle 0.4mm và layer height 0.28mm.
