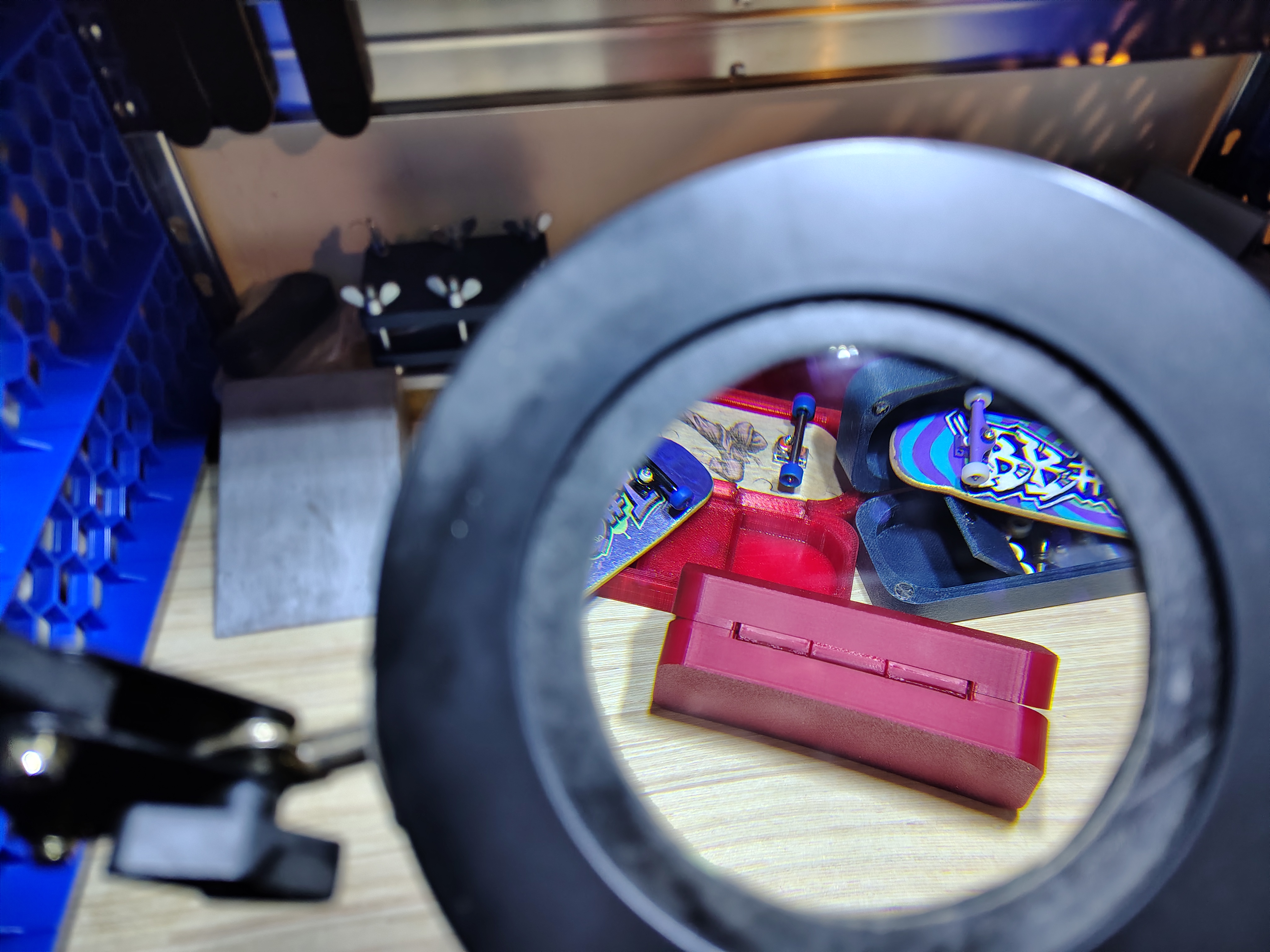

Hộp đựng Fingerboard PIP (Print-in-Place) – PIP Fingerboard Carrying Case

🛹 Fingerbox v1.0 - Hộp đựng fingerboard dạng Parametric

Đây không chỉ là cái hộp; mà là một hệ thống mang theo Print-in-Place (PIP) hoàn toàn parametric cho bộ setup bạn mê nhất. Dù bạn dùng deck tiêu chuẩn 32mm hay bản rộng hơn, bộ generator này sẽ đảm bảo vừa khít chuẩn.

Chỉ muốn in luôn?

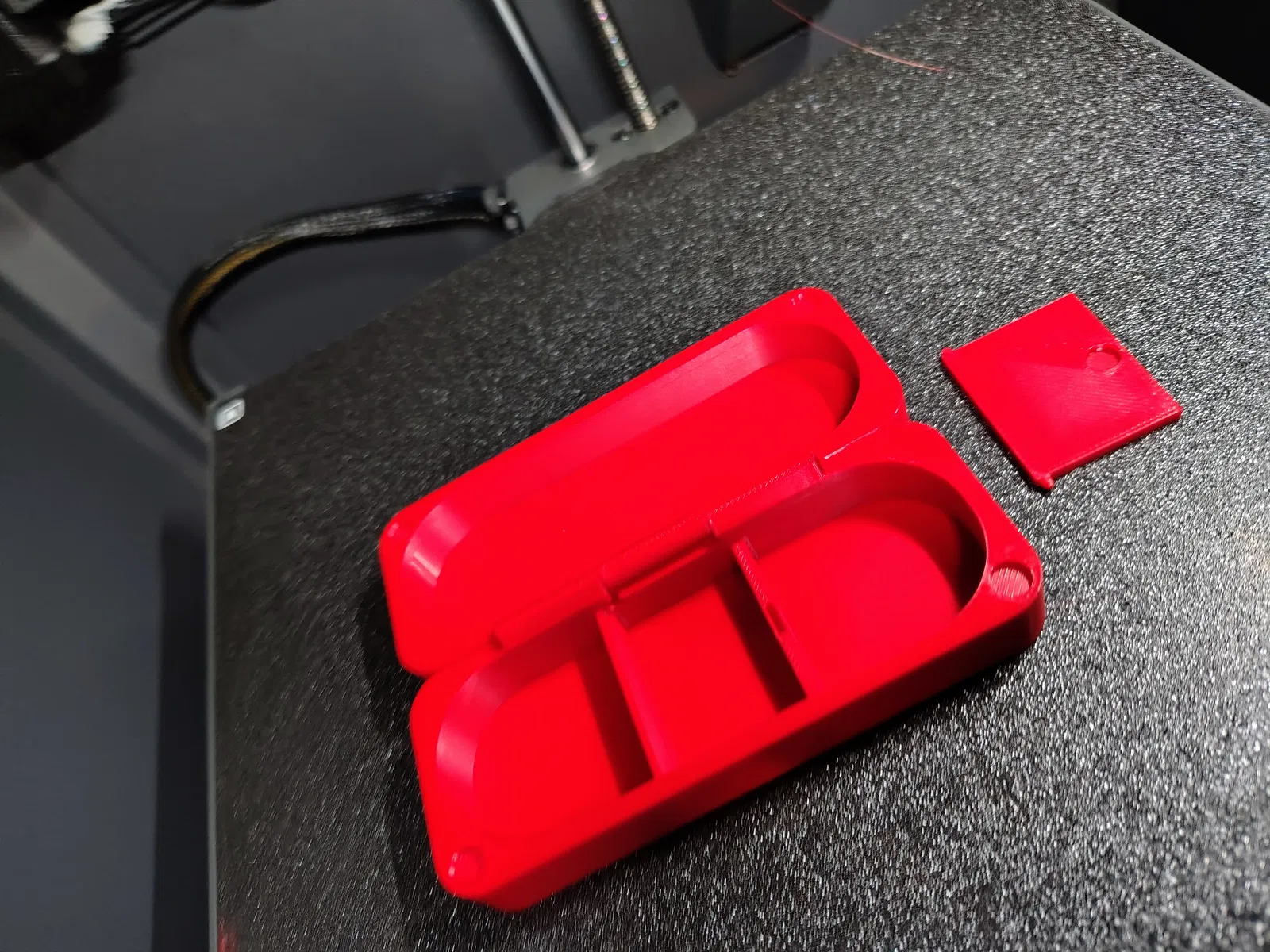

- Mình đã upload sẵn một file STL dùng ngay, dựa trên kích thước lòng trong linh hoạt 34.5 x 100 mm. Bản tiêu chuẩn này vừa hầu hết các deck chuyên nghiệp, in xong là dùng liền!

🌟 Tính năng:

- Kích thước tối ưu theo nhu cầu:

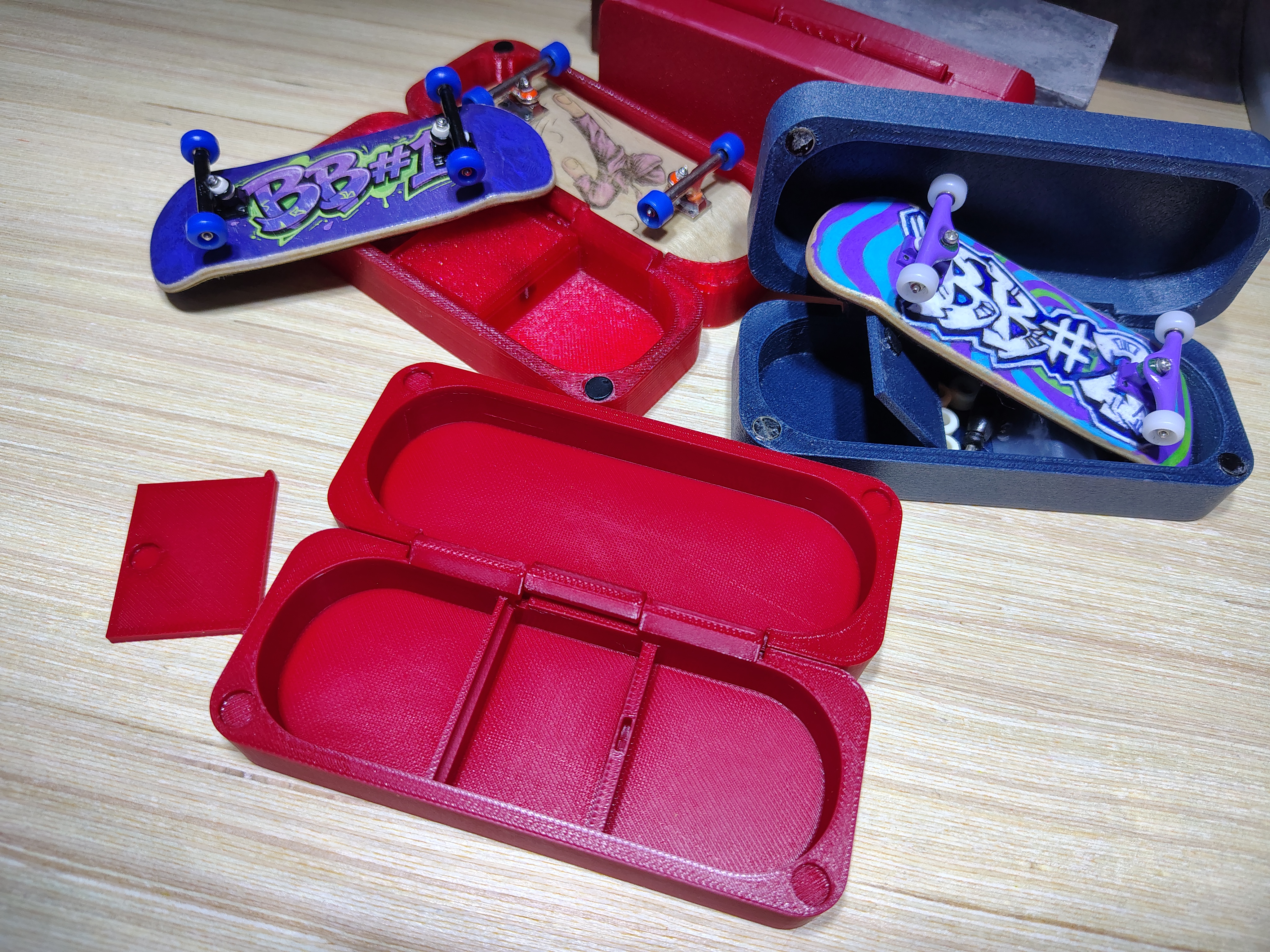

Được tối ưu để giữ chắc một bộ fingerboard hoàn chỉnh (đã gắn trucks và wheels).
- Ngăn phụ kiện tích hợp:
Có một khoang riêng kèm nắp snap-fit để cất đồ chỉnh (tuning tools), bushings dự phòng và đai ốc. Không còn thất lạc mấy món nhỏ trong balo nữa!
- Khóa nam châm chắc chắn:
Nam châm neodymium lực hút cao giữ nắp luôn đóng khi mang theo, giúp board và phụ tùng an toàn.
- Thiết kế gọn bỏ túi:
Bên ngoài bo tròn mượt, hình học không cần support nên cầm êm tay và in cũng dễ.

📐 Tùy biến Parametric:

Cần hộp cho board dài hơn hoặc deck rộng hơn?

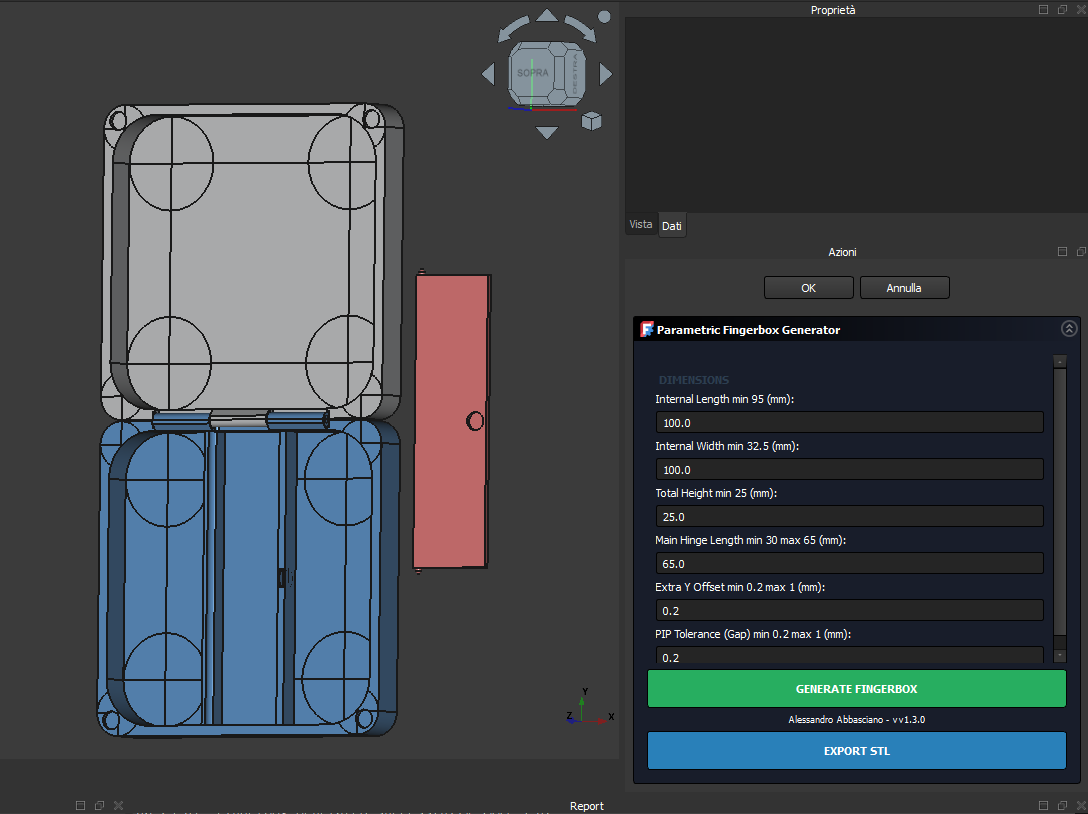

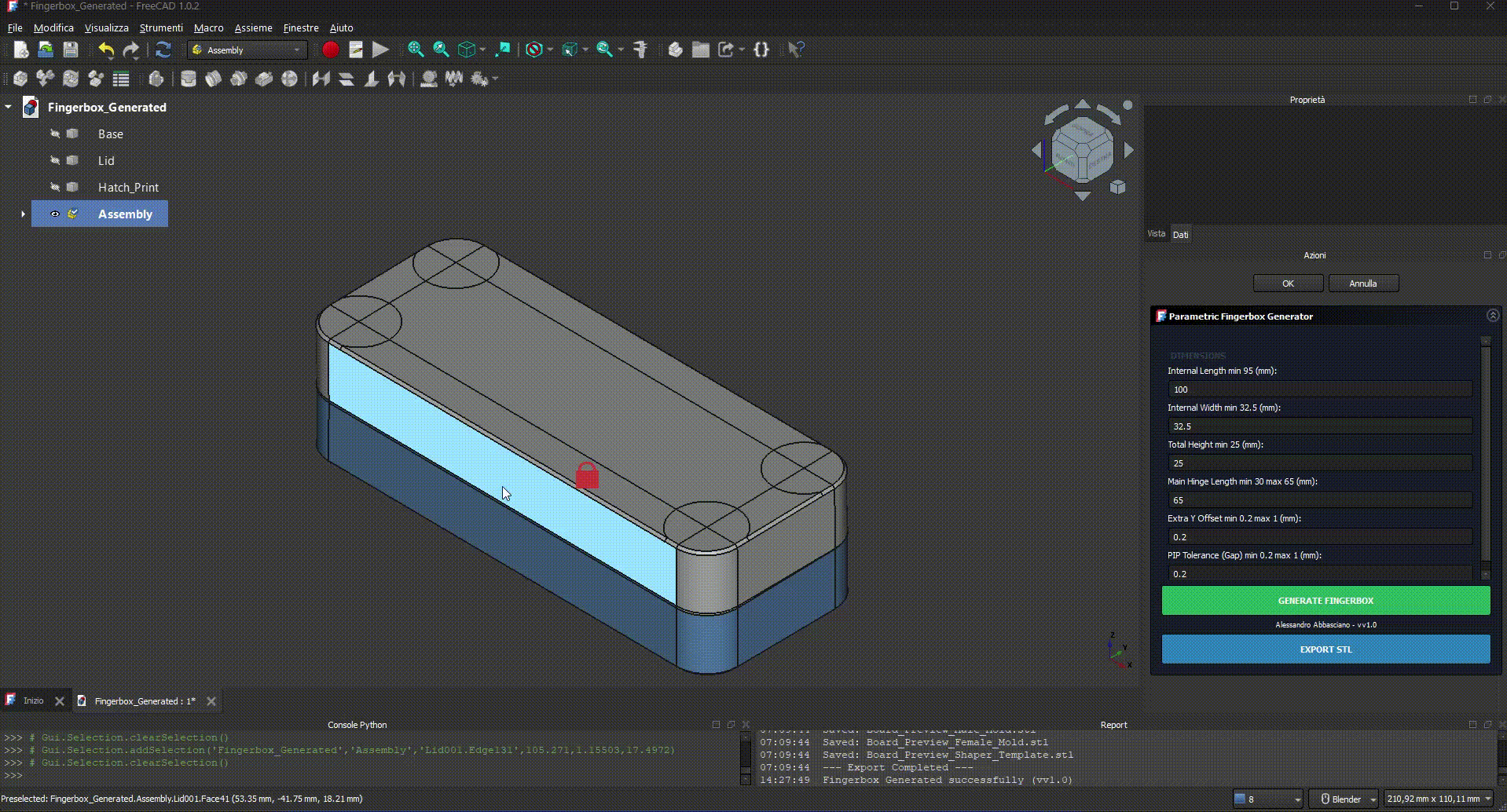

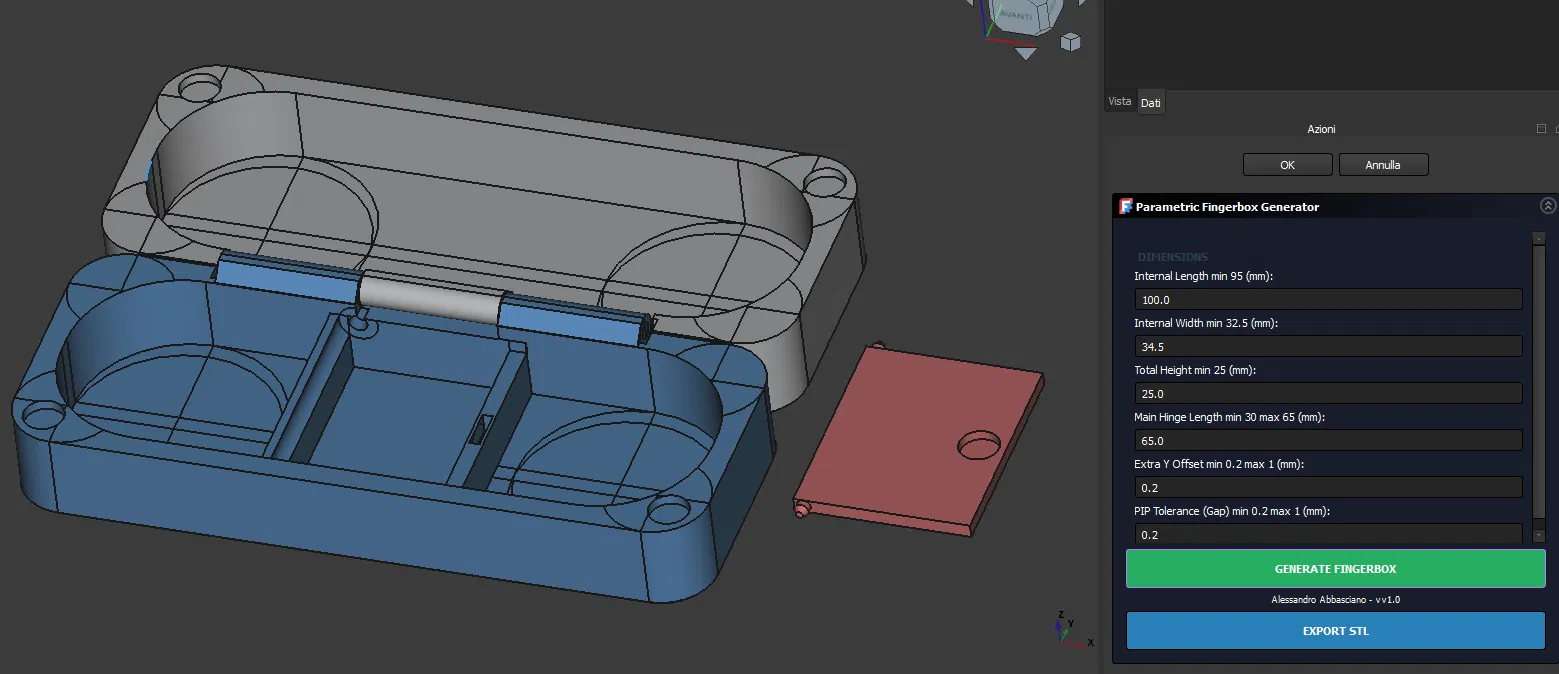

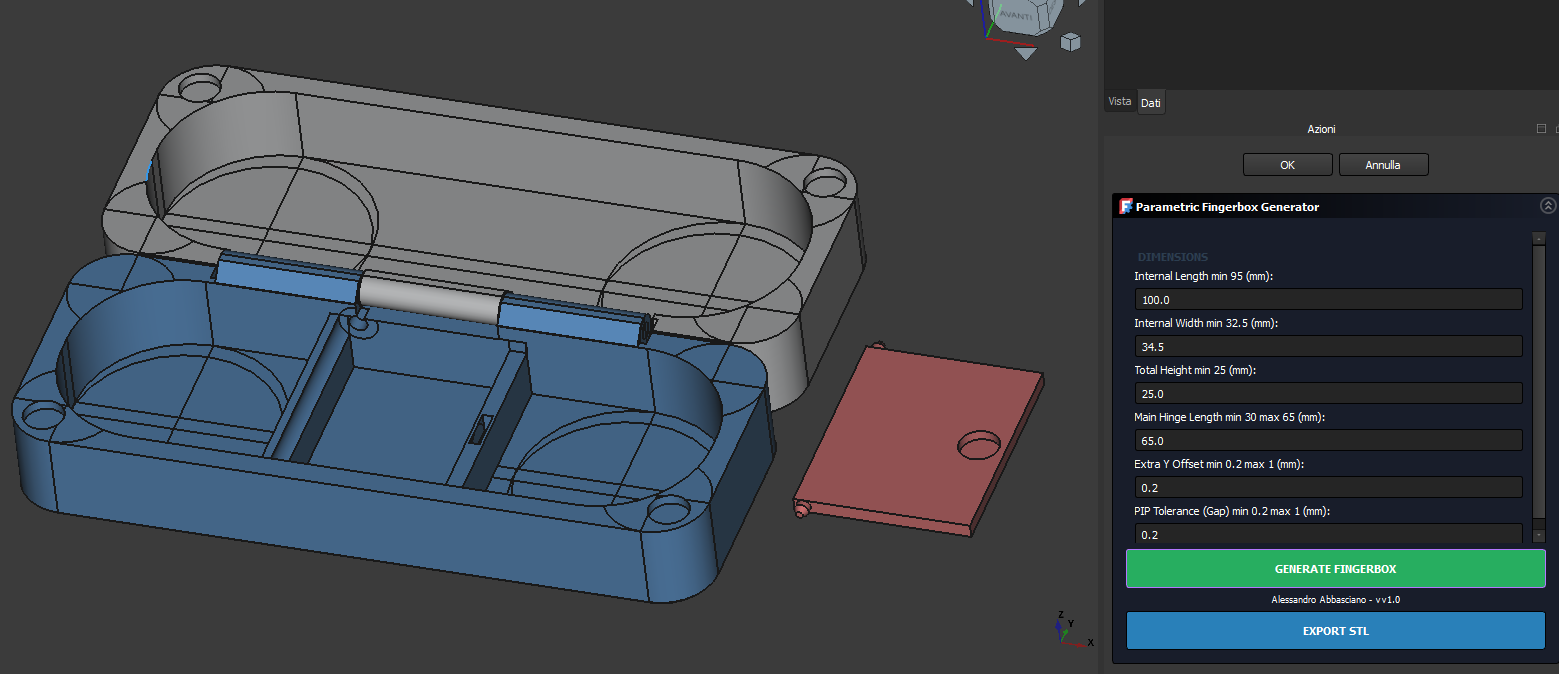

* Chỉ cần tải file .zip, mở macro FreeCAD đi kèm, rồi chỉnh “Internal Length” và “Internal Width” cho đúng.
Macro sẽ tự tính lại toàn bộ theo kích thước bạn chọn!

🛠 Thiết lập in & hướng dẫn lắp ráp

Làm theo các thiết lập này để ra kết quả ngon nhất:

🖨 Thiết lập slicer khuyến nghị

- Orientation:
Model đã được export đúng hướng in tối ưu. Đừng xoay (rotate).

- Supports:
KHÔNG. Model này được thiết kế để in không cần support.

- Layer Height:

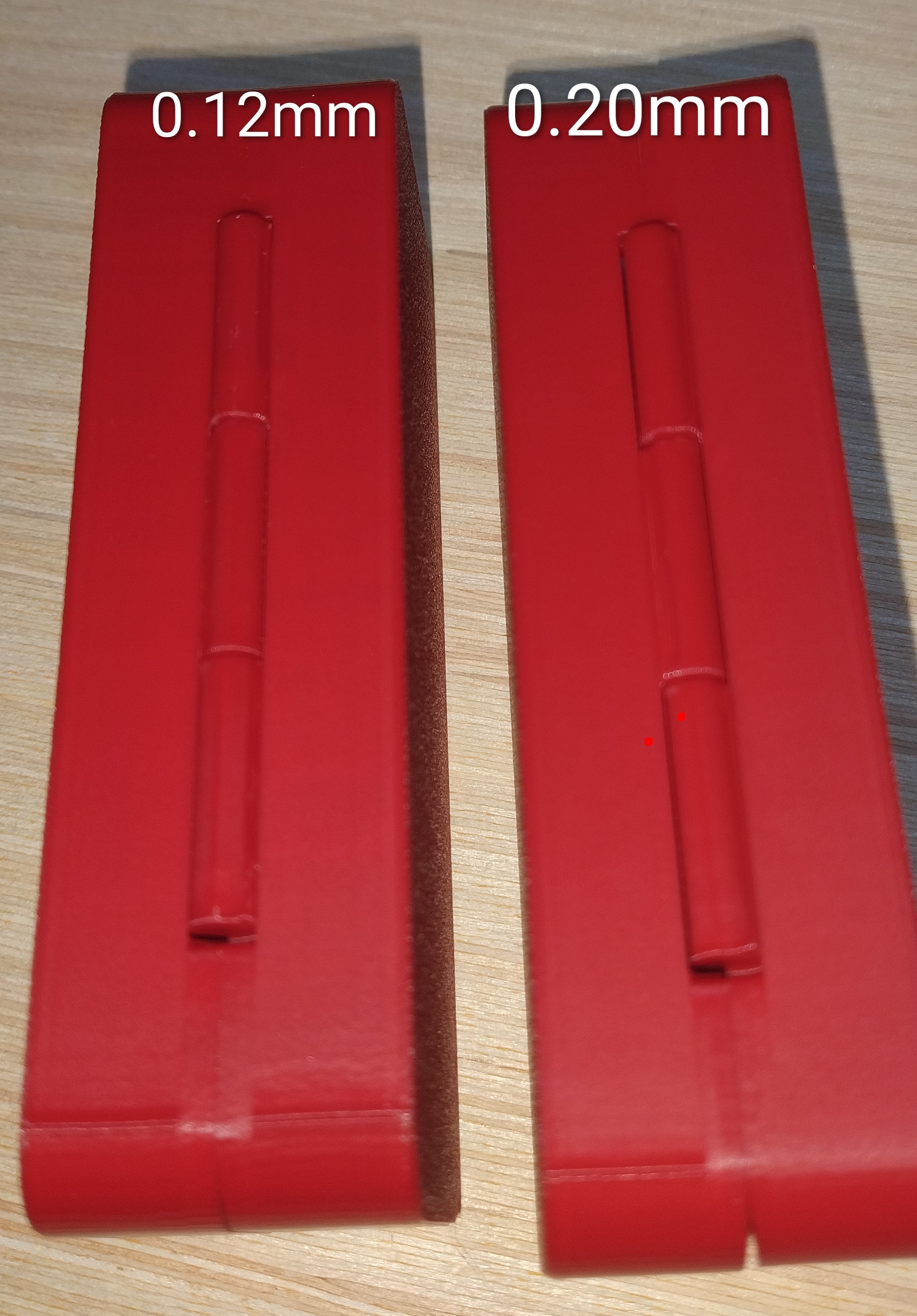

0.2mm (Tiêu chuẩn) hoặc 0.12mm (Mịn).

Lưu ý: Tránh dùng layer dày hơn 0.2mm để đảm bảo dung sai bản lề vẫn hoạt động.

- Wall Loops:
3 hoặc 4. Cái này rất quan trọng cho độ bền của các khớp bản lề và hốc đặt nam châm.

- Infill:
15–20% (khuyến nghị Gyroid hoặc Cubic).

- Top/Bottom Layers:
4 lớp để bề mặt kín, mượt và chắc.

🧩 Hướng dẫn lắp ráp

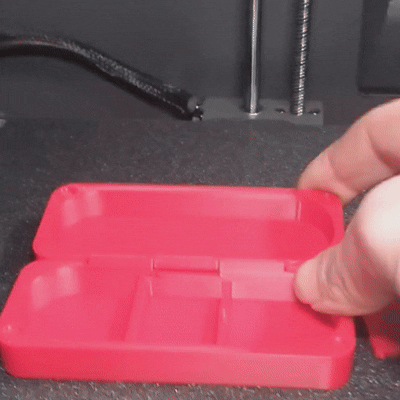

- Rà (break-in) bản lề:
Sau khi in xong, bản lề có thể hơi cứng do dung sai 0.2mm khá sát. Hãy nhẹ nhàng tác lực đều để xoay nắp. Bạn sẽ nghe một tiếng “tách” nhỏ khi các liên kết vi mô bên trong bị tách ra—điều này bình thường và xác nhận bản in PIP thành công.

- Nam châm:
* Thân chính: Cần 4 viên nam châm. Nếu lắp chưa đủ khít, chấm một giọt nhỏ keo 502 (superglue).

* Nắp khoang phụ kiện: Cần 2 viên nam châm. Một viên nằm phẳng trong nắp, viên còn lại được nhét theo phương dọc vào khe bên hông chuyên dụng trên thân chính.

* Lưu ý về độ khít nam châm: Hốc nam châm được thiết kế cố định 6.2 x 1.6 mm. Qua thử nghiệm, phương án cân bằng nhất là dùng nam châm 6x1 mm kèm một giọt keo 502 nhỏ. Cách này vừa khít mà không làm căng thành nhựa in 3D. Nếu muốn dùng kích thước khác, bạn có thể tùy biến tham số trong macro FreeCAD ở mục # --- GLOBAL SETTINGS --- .

- Lắp nắp phụ (hatch):
Bấm nắp nhỏ vào các chốt trong khoang phụ kiện. Thiết kế dạng snap-fit cố định lâu dài.

⚠ Xử lý lỗi

Bản lề bị dính (fused)?
Nếu bản lề kẹt cứng hoàn toàn, hãy cân chỉnh Flow Rate hoặc Pressure Advance, hoặc dùng macro để chỉnh “tolerance”.
Chỉ cần over-extrusion nhẹ cũng có thể bắc cầu qua khe 0.2mm.

Nắp phụ bị lỏng?
Đảm bảo “Wall Loops” ít nhất là 3 để các chốt đặc, không bị rỗng.

⚠ GIẤY PHÉP

Dự án này được chia sẻ theo CC BY-NC-SA 4.0.
Bạn cứ thoải mái remix và chỉnh sửa, nhưng vui lòng ghi credit cho tác giả gốc.
