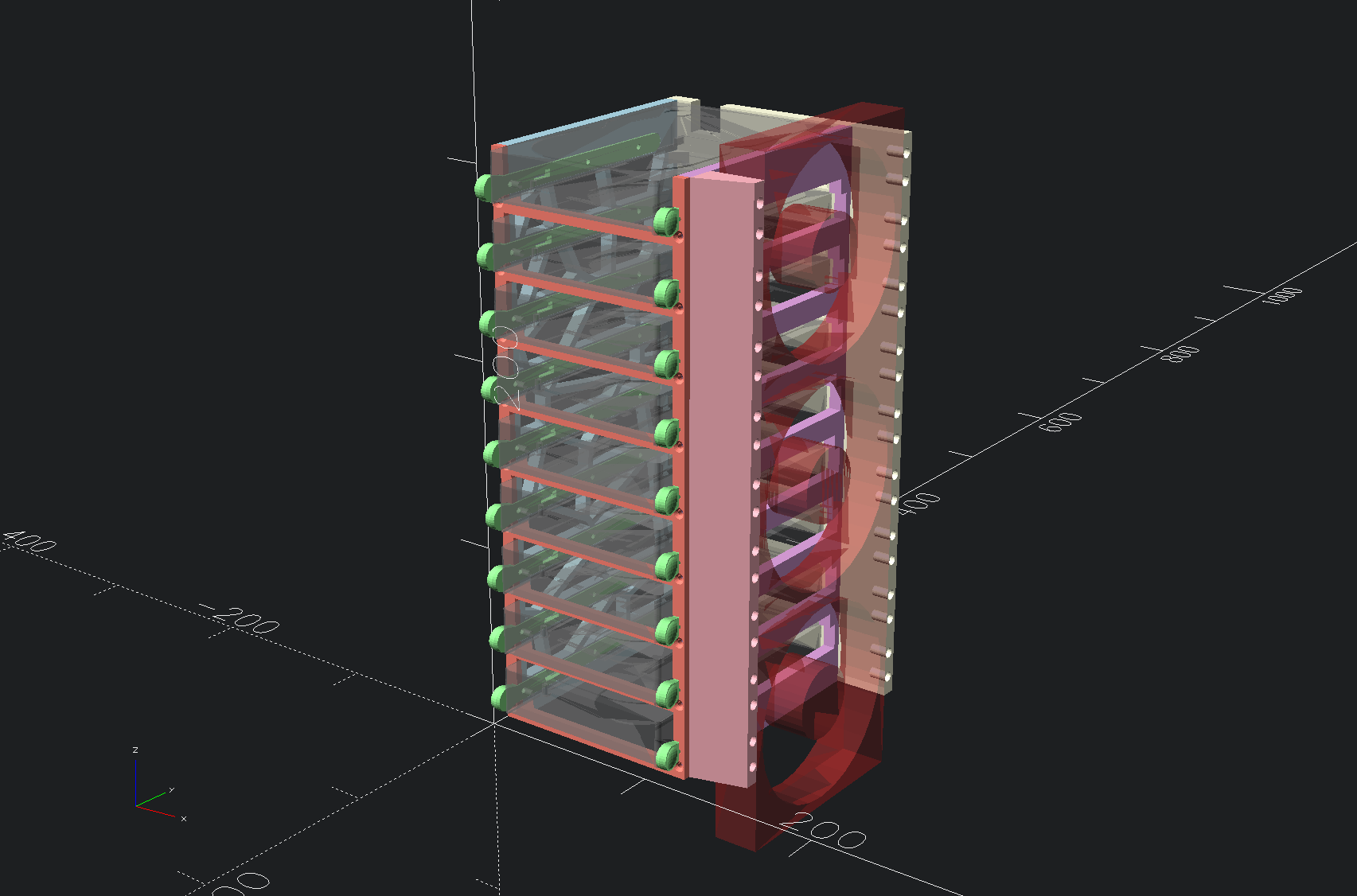

Khay HDD hot swappable (hot swappable HDD cage) dùng SATA panel mount

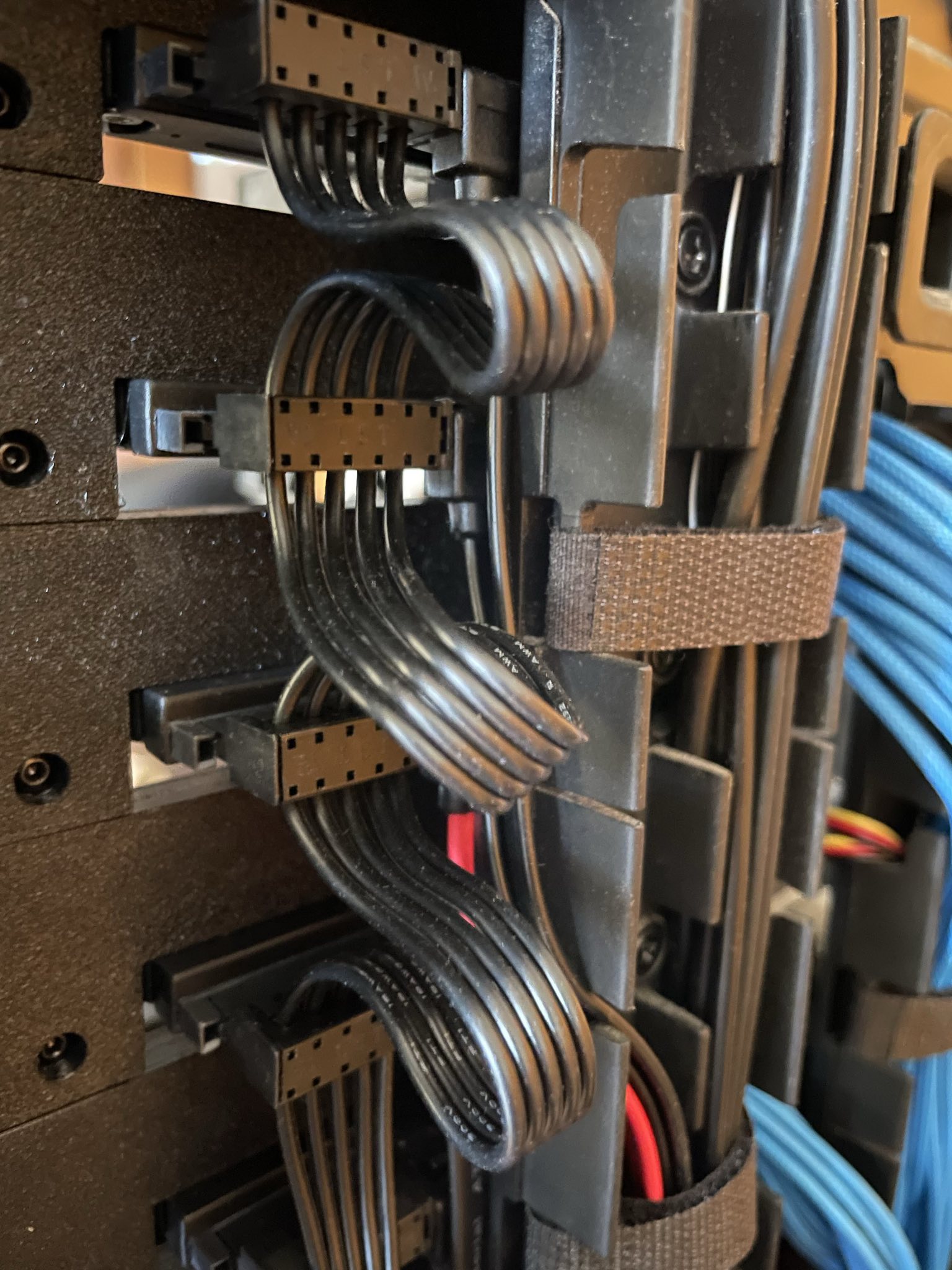

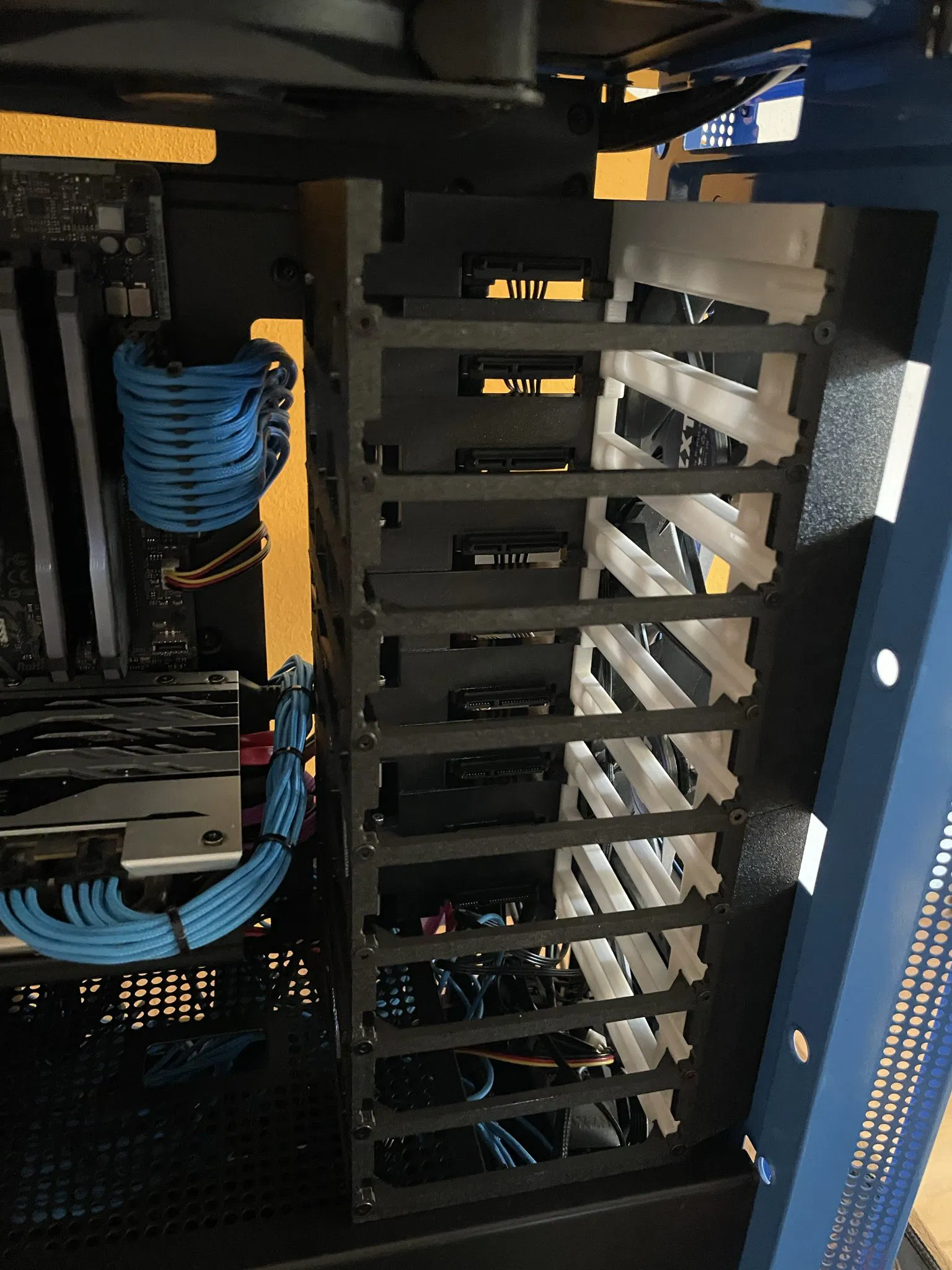

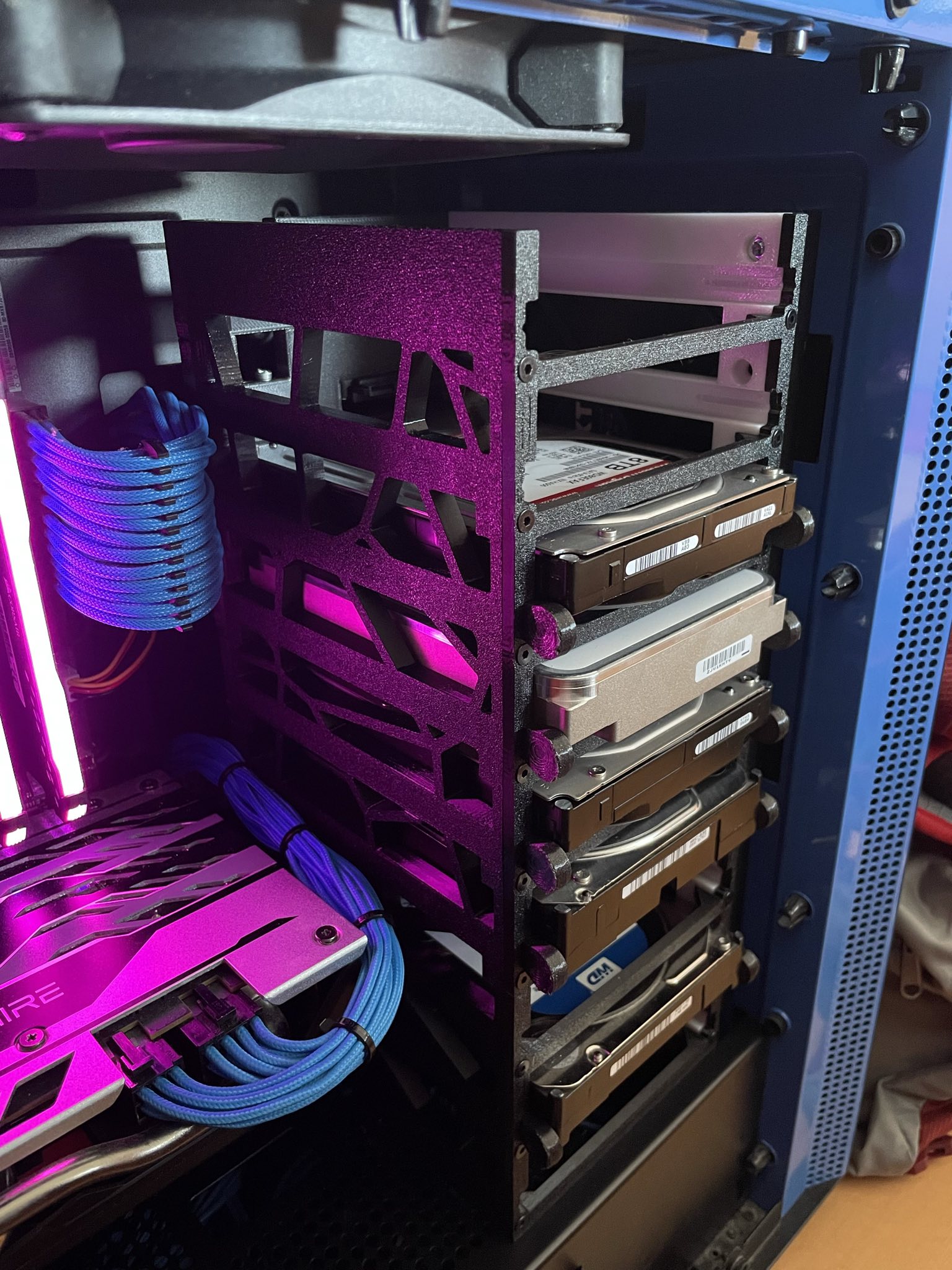

Mình làm cái cage này vì muốn tận dụng đống phần cứng cũ để làm NAS, nhưng cái case (NZXT H700) gần như không có đủ chỗ để gắn HDD. Với lại nếu có nhiều dây SATA data và dây nguồn vướng víu thì việc thay một ổ bị lỗi cũng khá cực, nên mình làm luôn kiểu hot swappable.

Cái cage này được thiết kế dựa trên những món mình đang có sẵn, nên mình cũng không chắc BOM có hữu ích không. Tuy vậy nó dùng khá nhiều heat insert M3 (và một ít M4) để làm kết cấu (vì mình không thể in nguyên khối vừa máy in), nên lưu ý chỗ này. Đại khái tính theo mỗi ổ sẽ cần: 4x M3 heat inserts và vít countersunk 8mm, 0-3x M4 heat inserts và vít countersunk, 4-6x vít bắt ổ, 1x SATA to SATA panel mount connector, 2x vít tự ren 3x10. Đây là SATA to SATA panel mount connector mình dùng: https://aliexpress.com/item/1005007461202952.html

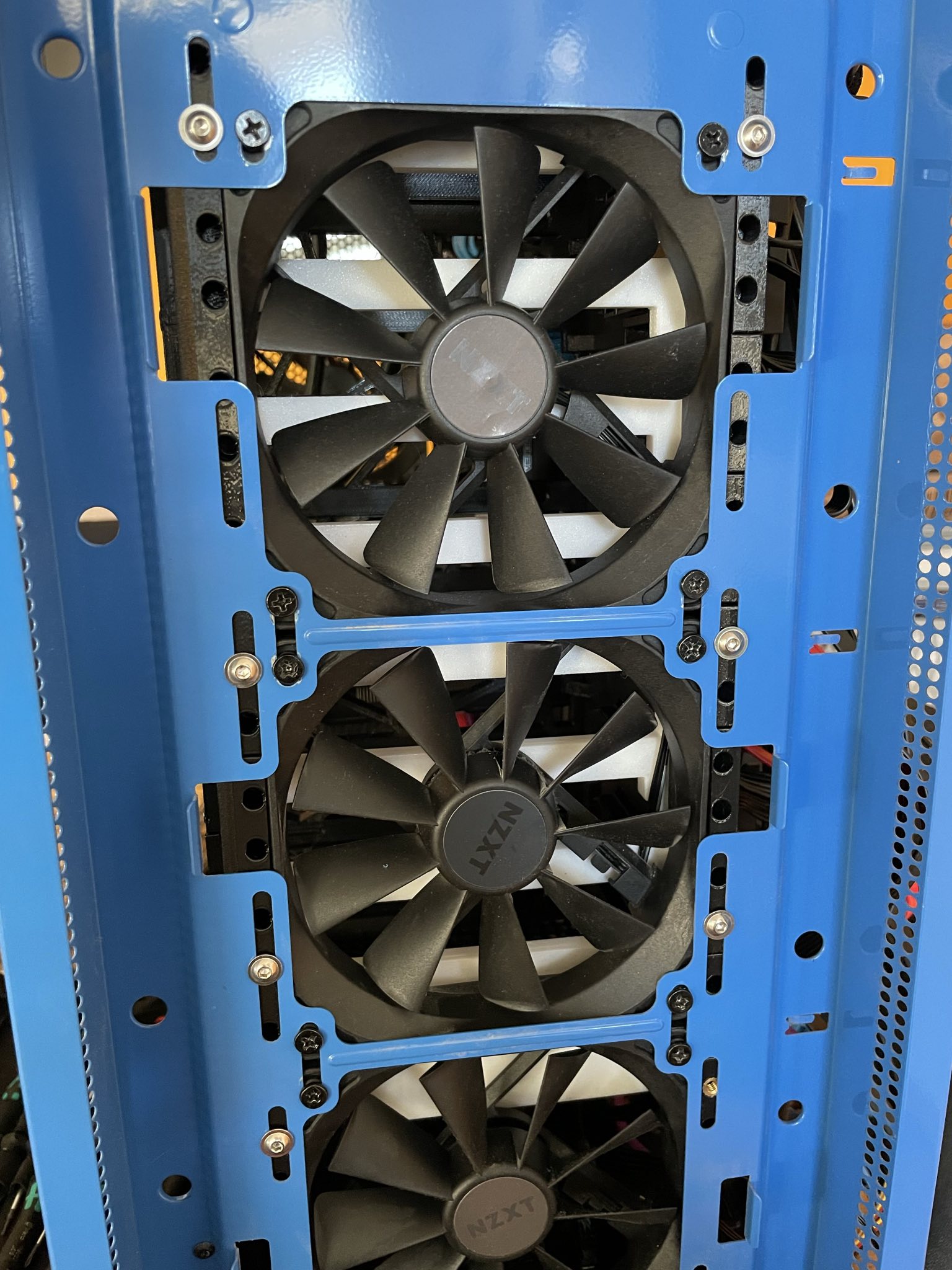

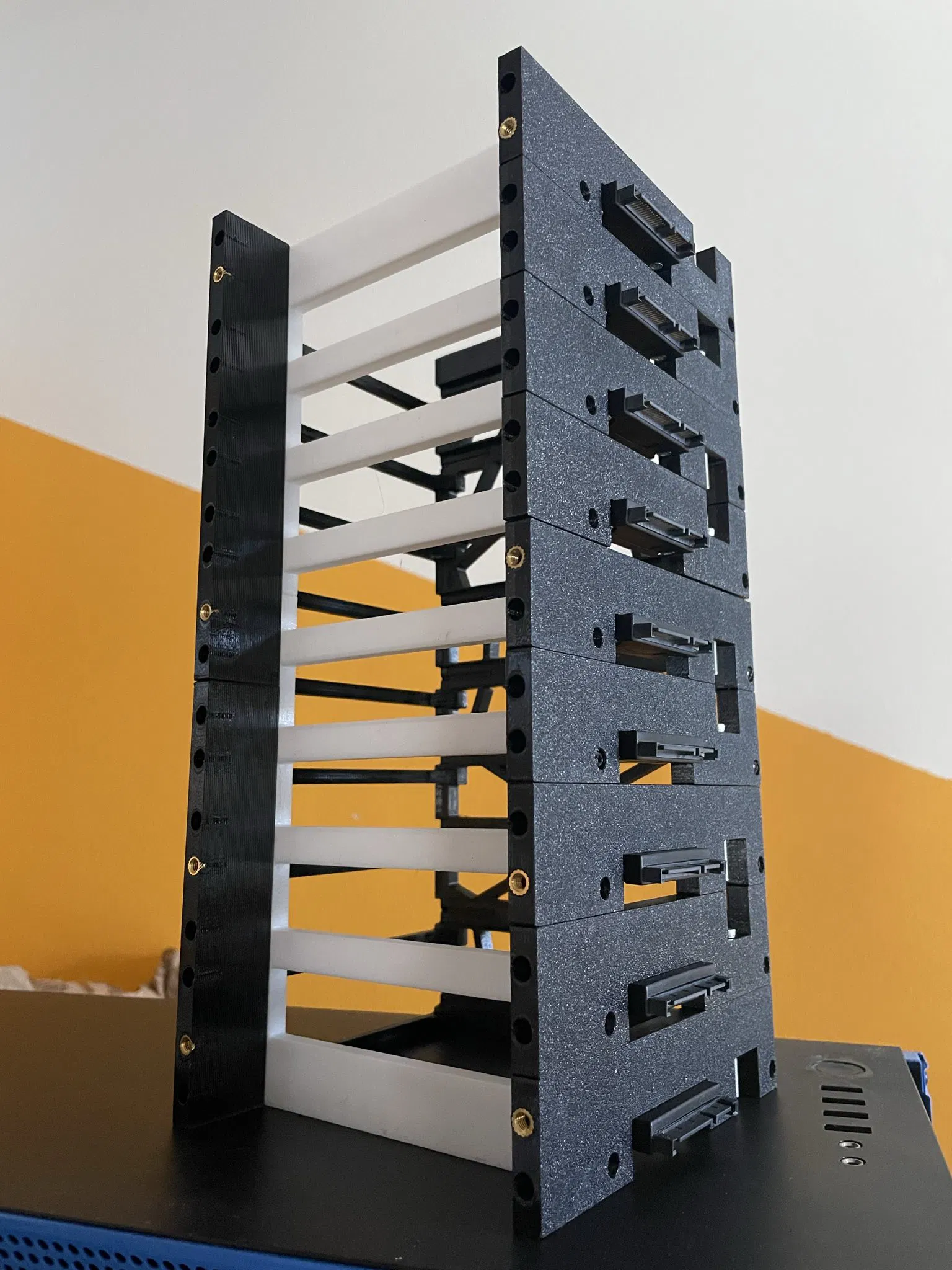

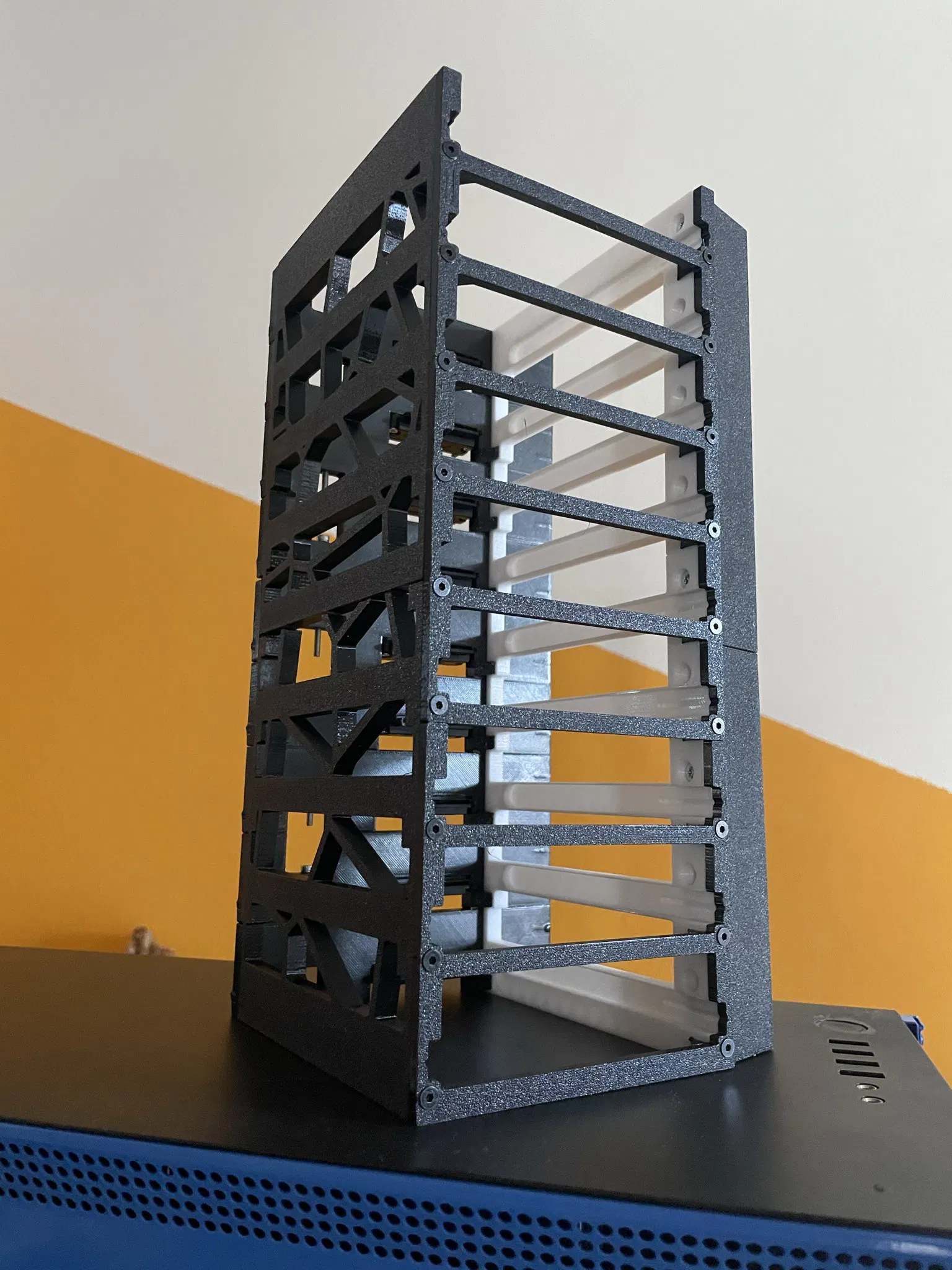

Vì nguyên cái cage không vừa máy in của mình, mình tách phần hông và panel trước theo kiểu so le thành 2 phần để đường cắt không nằm cùng một cao độ vòng quanh. Mình in tất cả bằng PETG vì trong case có thể tích nhiệt. Khi lắp, bạn nên ép heat inserts vào trước và gắn SATA connector trước. Mình có thử xem lỗ heat insert M4 nào canh được với các lỗ cutout quạt 140mm trong case của mình và chỉ gắn số lượng tối thiểu cần thiết.
