Vỏ ESP32-C3 SuperMini có nút BOOT cho Akszon LED Skaut
Vỏ cho ESP32-C3 SuperMini có cơ chế nút BOOT dạng bản lề giúp nạp firmware dễ hơn, kèm nhãn khắc “ESP32-C3 SuperMini” để khỏi nhầm board. Thiết kế cho Akszon LED Skaut nhưng dùng tốt cho dự án khác.
Mô tả
Vỏ cho driver của dự án Akszon LED Skaut

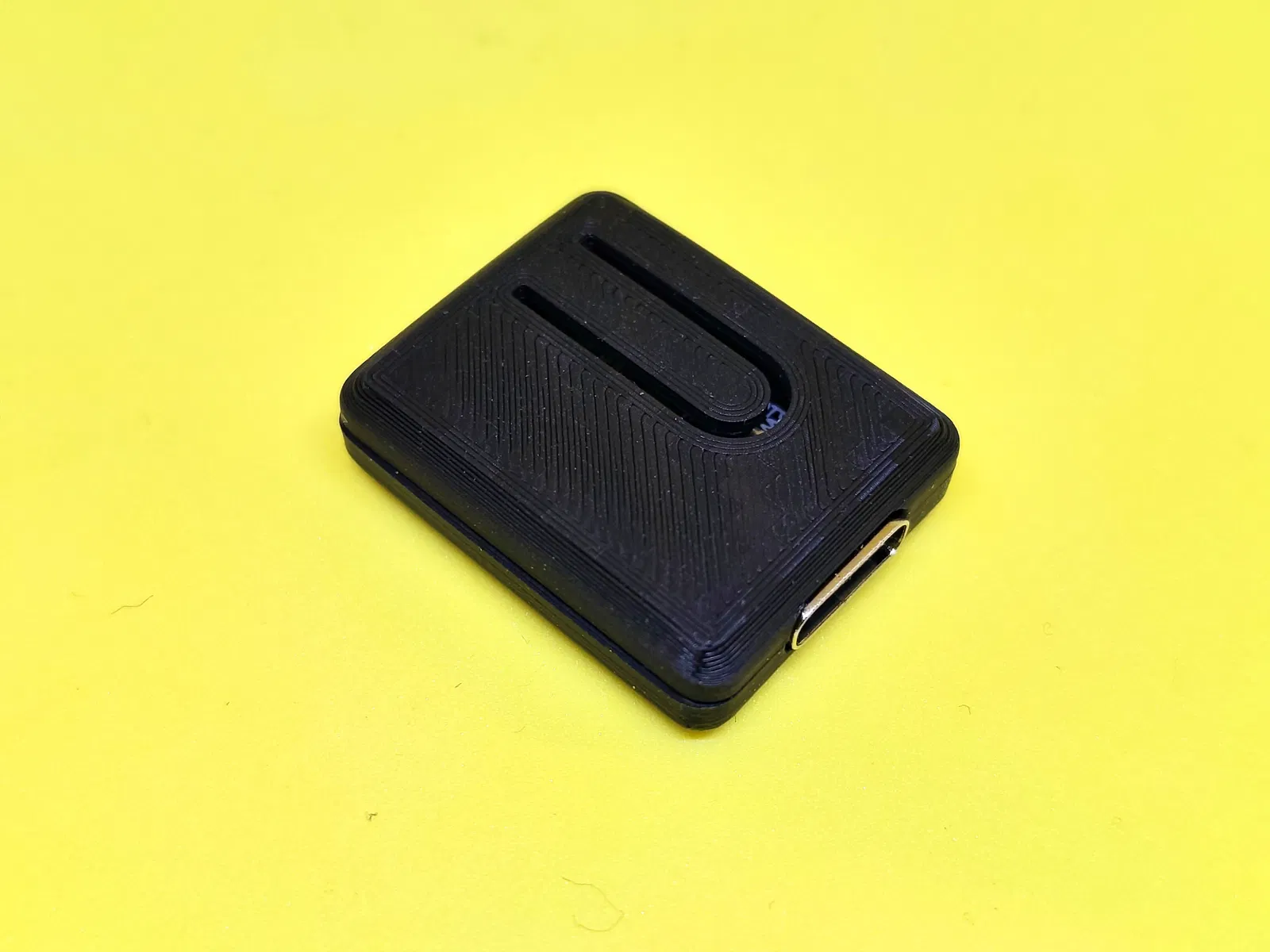

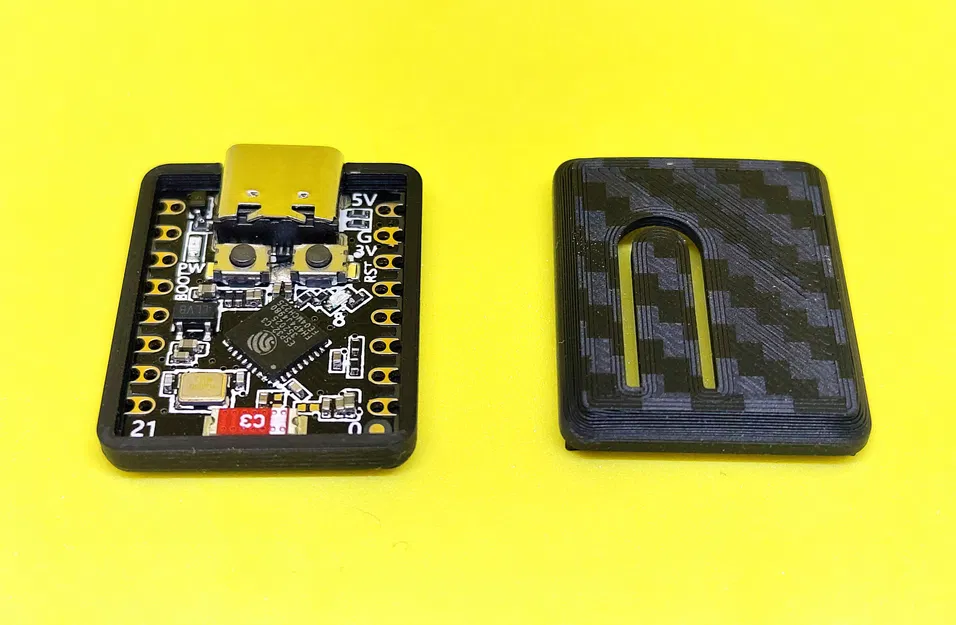

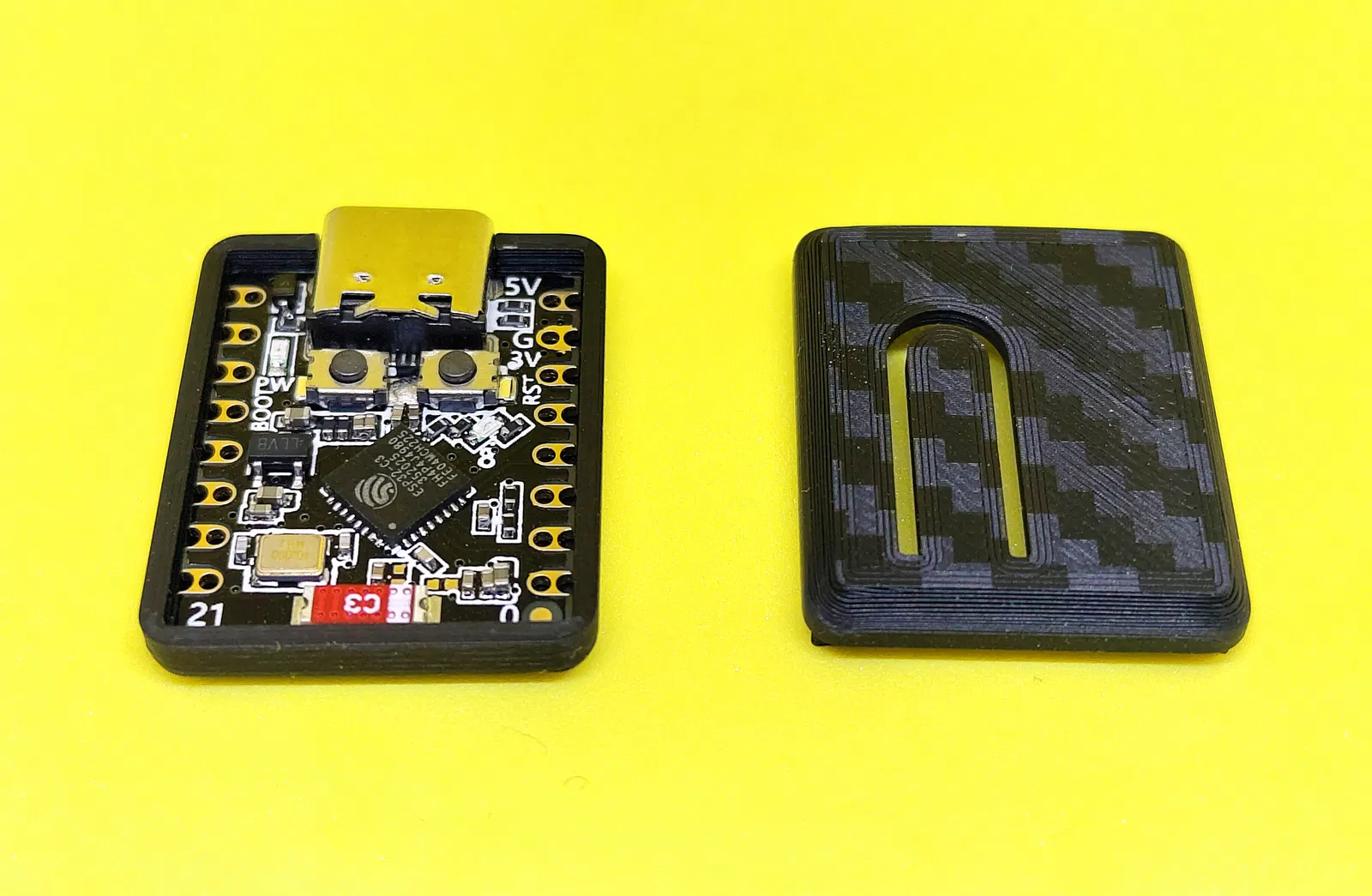

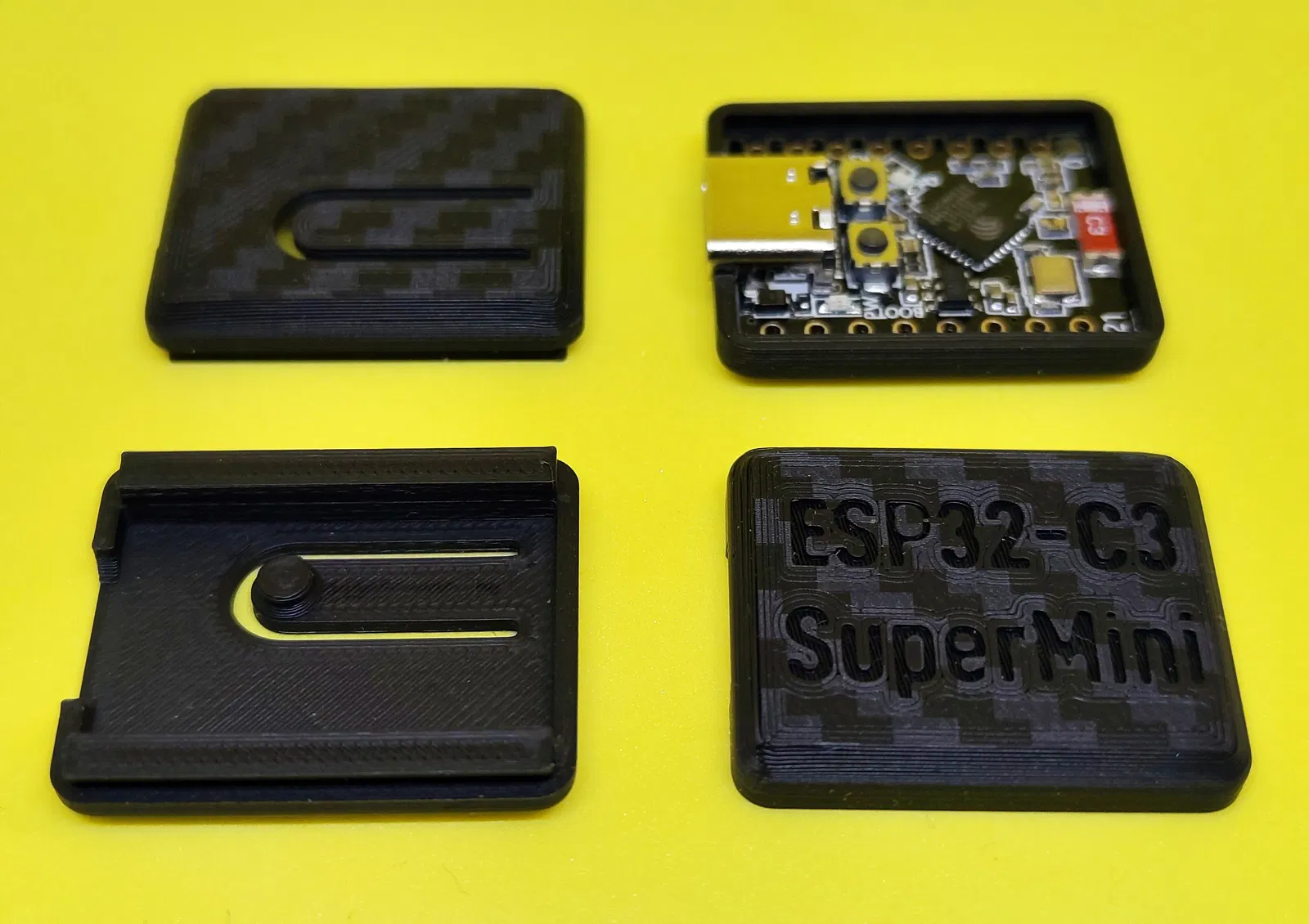

Đây là vỏ cho ESP32-C3 SuperMini. Bản remix để dễ nạp firmware hơn (nhờ cơ chế bản lề của nút BOOT tích hợp). Vỏ có khắc rõ nhãn “ESP32-C3 SuperMini” để phân biệt với các board khác được dự án hỗ trợ.
Thiết kế được chuẩn bị cho driver của Akszon LED Skaut, nhưng dĩ nhiên cũng dùng được cho bất kỳ dự án ESP32-C3 SuperMini nào khác :)
In 3D
Để chữ nổi dễ đọc nhất, mình khuyên dùng nozzle 0.25 mm và layer height 0.12 mm, nhưng cấu hình phổ biến nozzle 0.4 mm và 0.2 mm cũng chạy ổn. In bằng PLA.
Model khá khít, nên cần dung sai tốt để bấm khớp mà không bị kẹt. Với mình, in ở 101% rồi ráp từ đầu xa, xoay-đẩy hai góc phía sau vào rãnh, sau đó bấm khớp là được.
