Hộp MMU3 R4 có Vòng bi 608 - Bản đơn giản hóa

Đây là bản remix của mẫu gốc, mà tui rất thích và thấy nó được thiết kế rất ngon lành. Tui chỉ có vài điều chỉnh nhỏ cho phù hợp với nhu cầu sử dụng của bản thân hơn thôi.

🔄 Thay đổi so với mẫu gốc

• Chốt trung tâm giảm còn 7.9 mm → Việc này giúp lắp vòng bi (bearing) dễ hơn nhiều và tránh bị siết quá chặt.

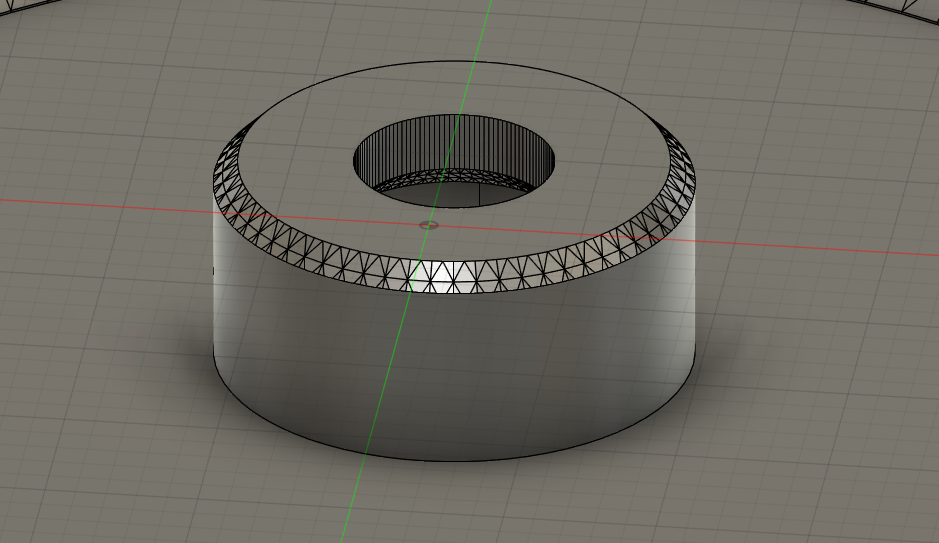

• Bỏ phần mặt phẳng (plateau) thấy trong hình ảnh gốc → Cá nhân tui thấy nó không cần thiết cho cấu hình của mình và thích hình dạng đơn giản hơn.

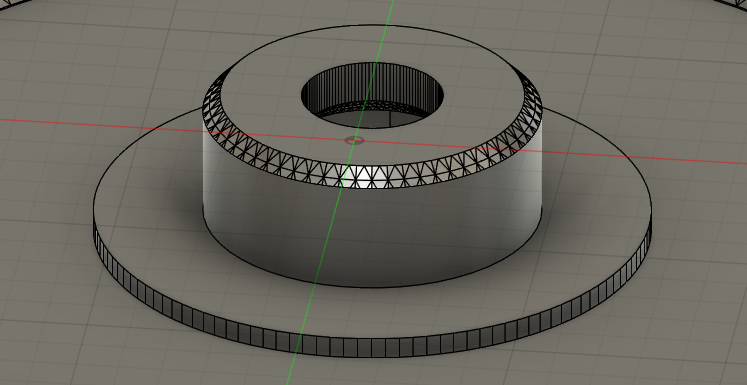

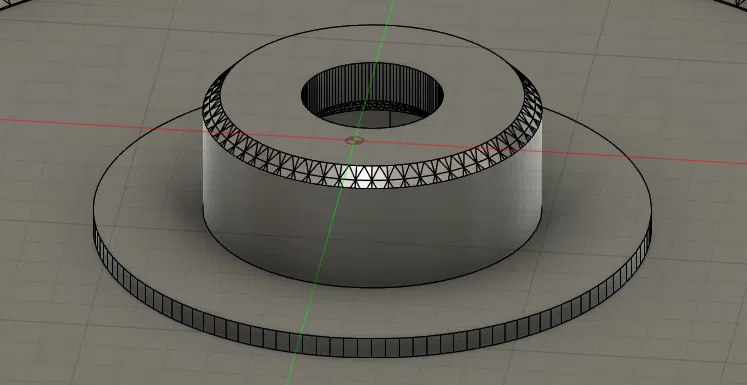

• Bánh xe được thiết kế lại thành một khối liền → Một mặt có phần phình ra nhỏ, mặt kia thì phẳng. Khi lắp ráp, mặt có phình ra đặt xuống dưới, tạo khoảng cách cần thiết, còn mặt phẳng giúp bộ phận trượt vào dễ dàng.

Nhìn chung, các thay đổi tuy nhỏ nhưng giúp cải thiện khả năng sử dụng và lắp ráp cho ứng dụng cụ thể của tui.

🖨 Cài đặt in đã sử dụng

• Vật liệu: Elegoo PLA+

• Đầu phun: 0.6 mm

• Chiều cao lớp in: 0.3 mm

• Thời gian in: 3 giờ 12 phút

• Supports: không có

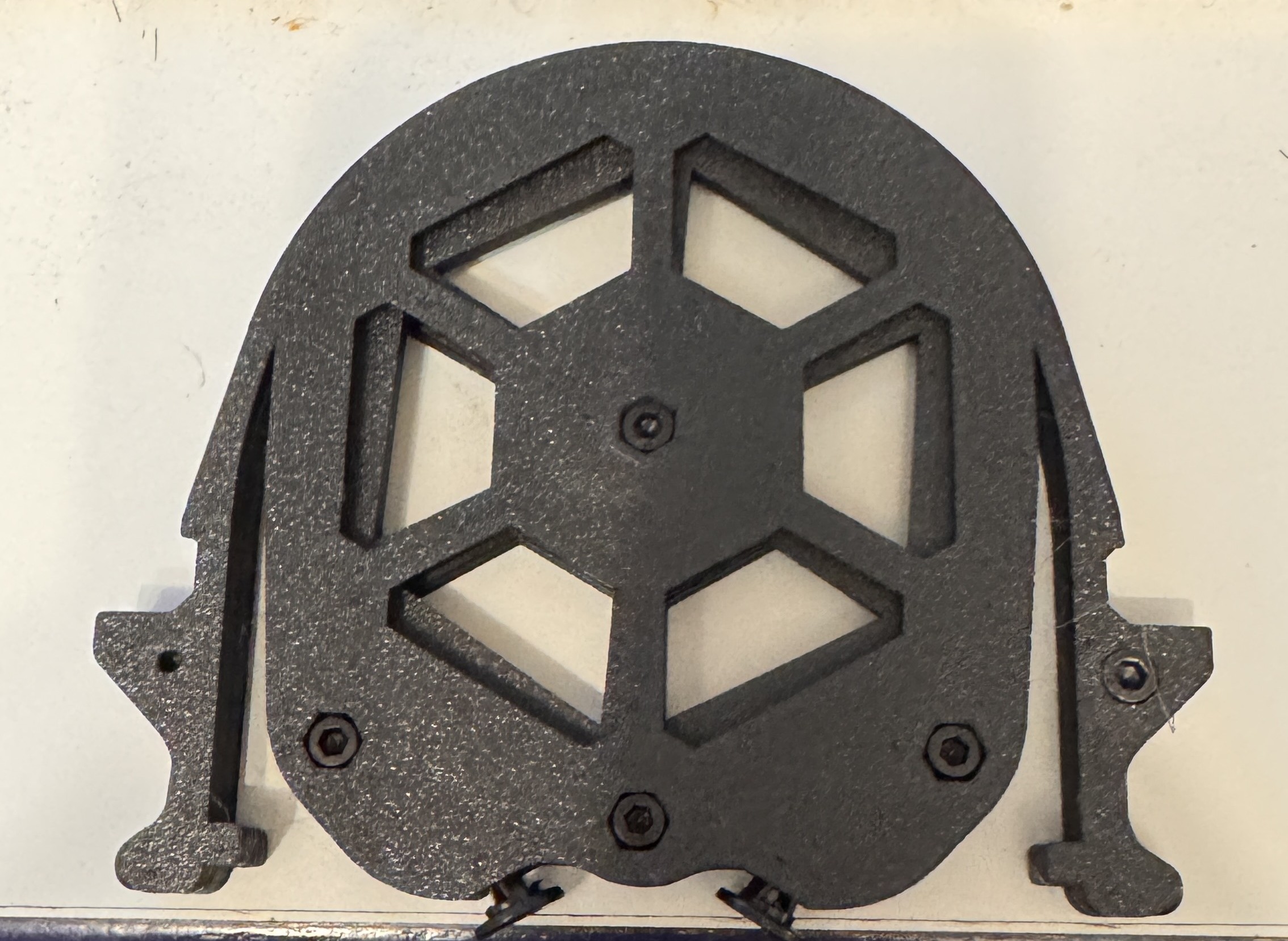

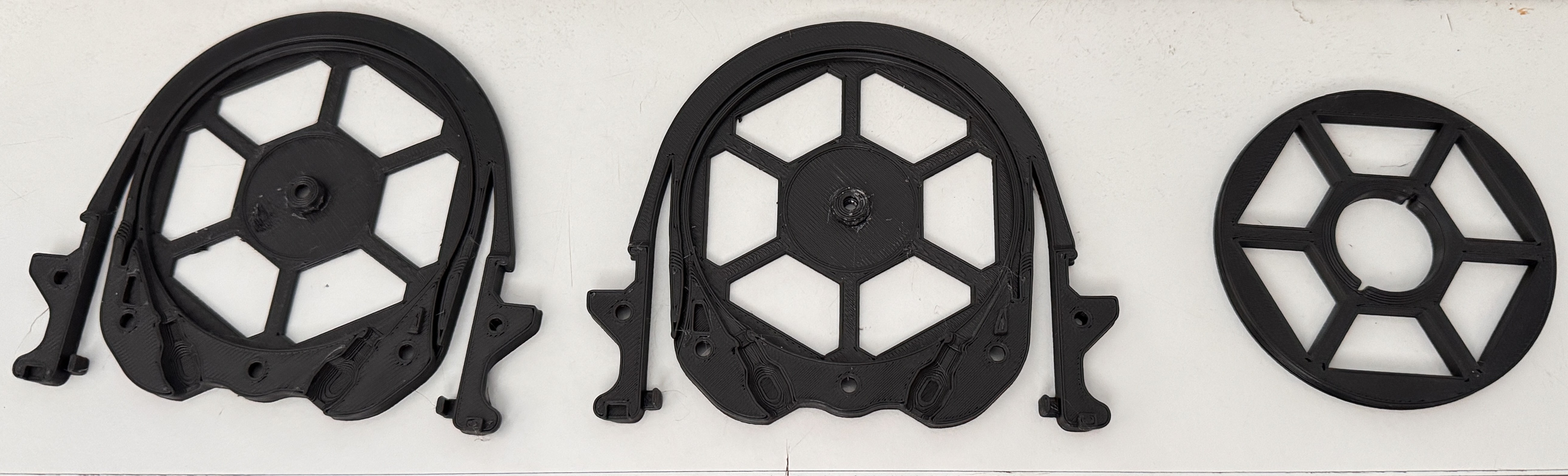

Mẫu in ra hoàn hảo không cần supports, không có vấn đề gì cả, và hoạt động đúng như mong đợi.
