Núm vặn đèn khẩn cấp cho máy kéo cũ / Warnblink-Knauf für alte Traktoren

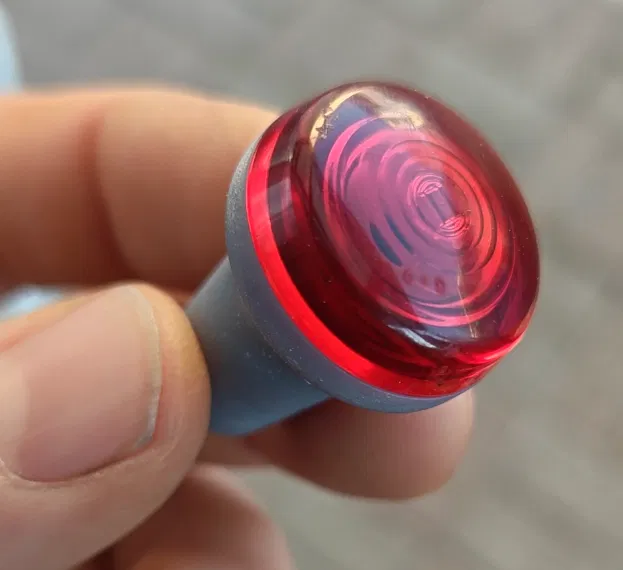

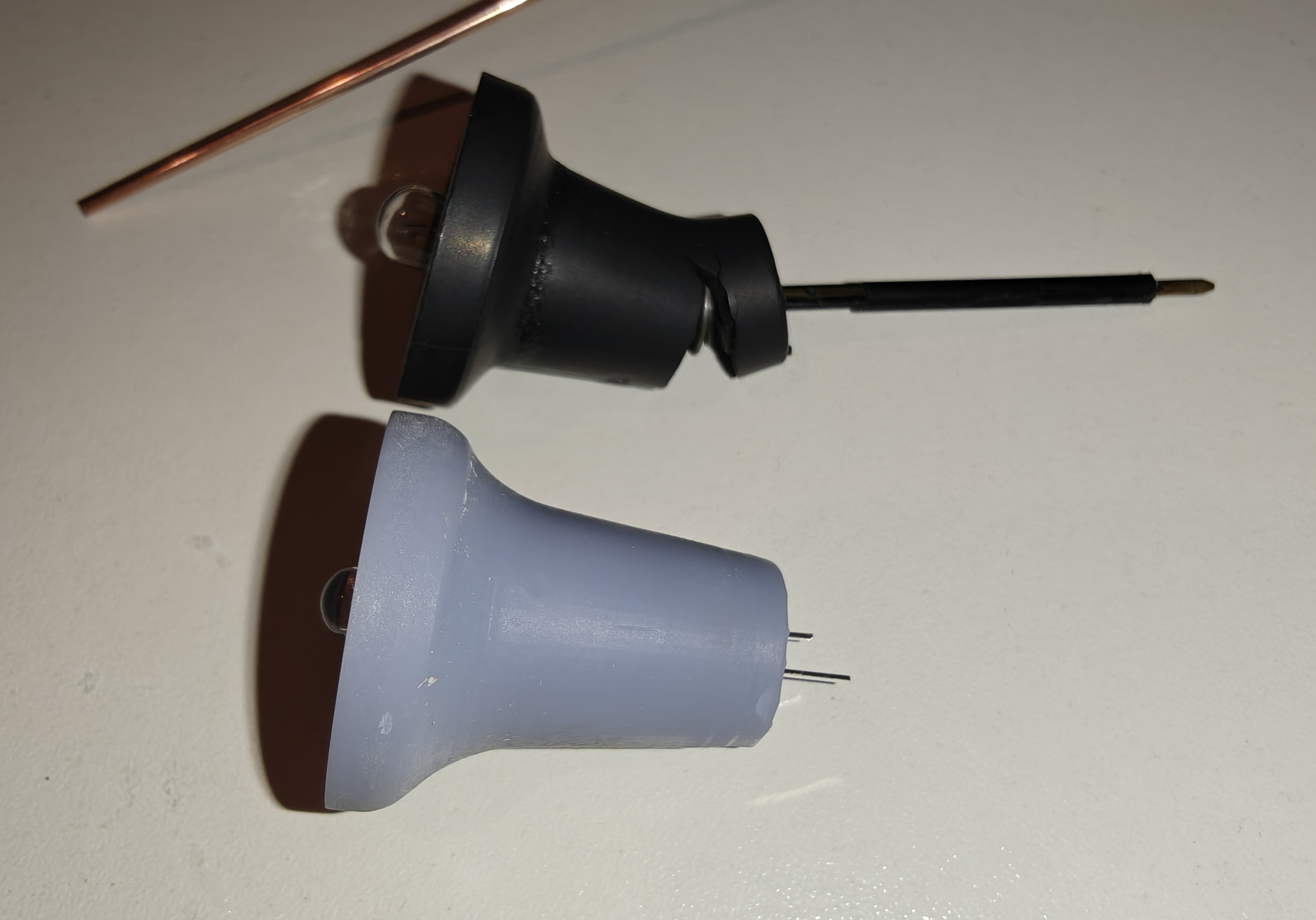

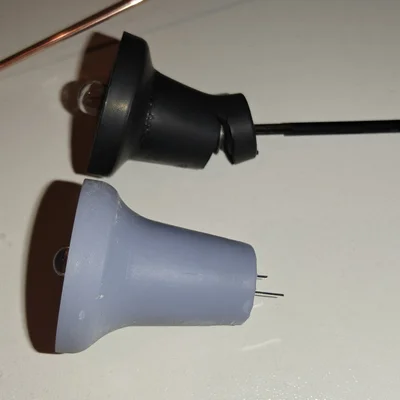

Một người bạn có chiếc John Deere Lanz 710 cũ gần đây bị hỏng cái núm vặn đèn khẩn cấp, nên tôi đã làm một cái thay thế cho ảnh.

Cái máy kéo này xài cái công tắc kéo hai mạch của BOSCH cho đèn khẩn cấp, loại này phổ biến lắm trên mấy chiếc máy kéo cũ, nên cái núm này có thể lắp vừa cho nhiều loại khác nữa.

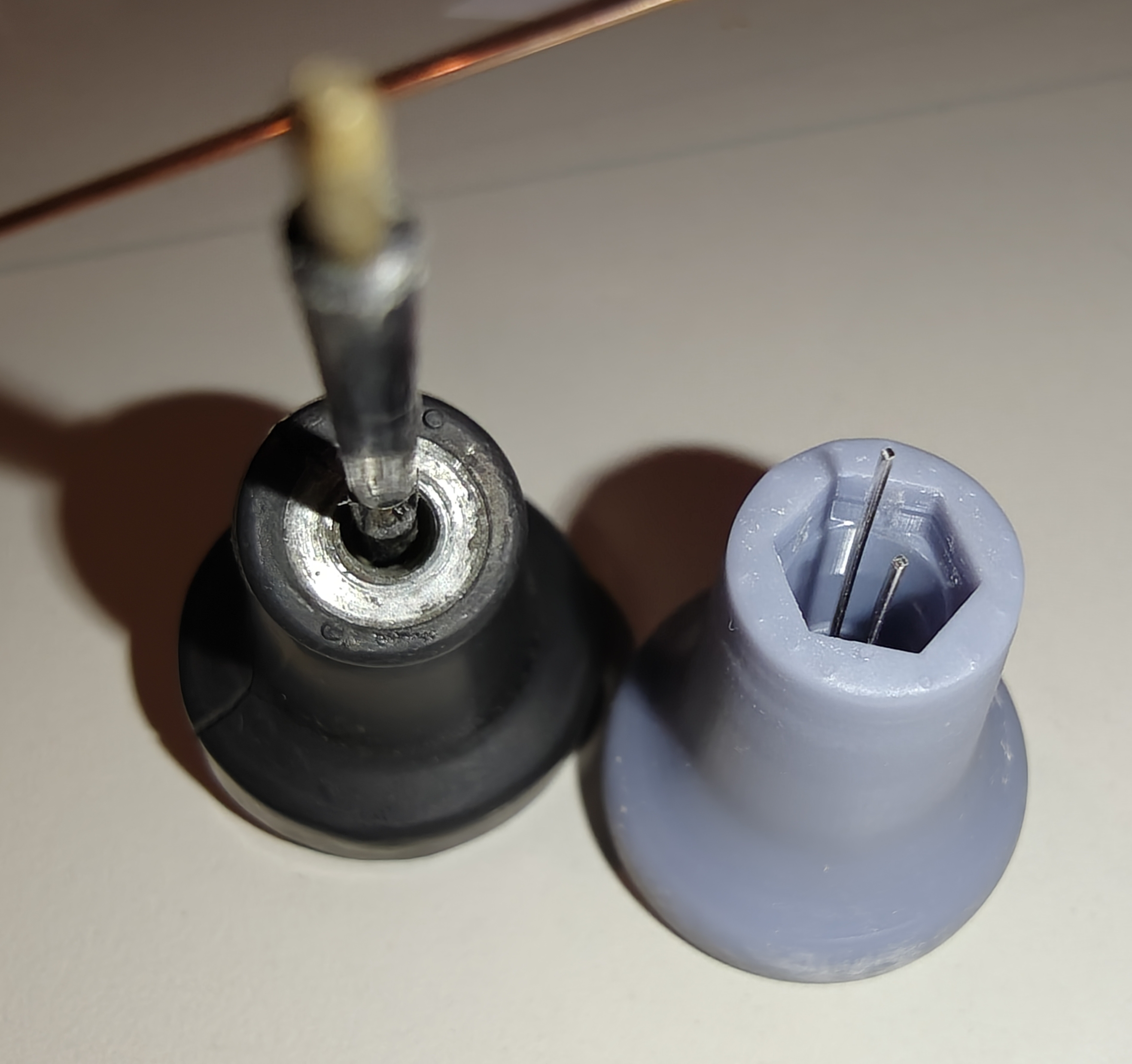

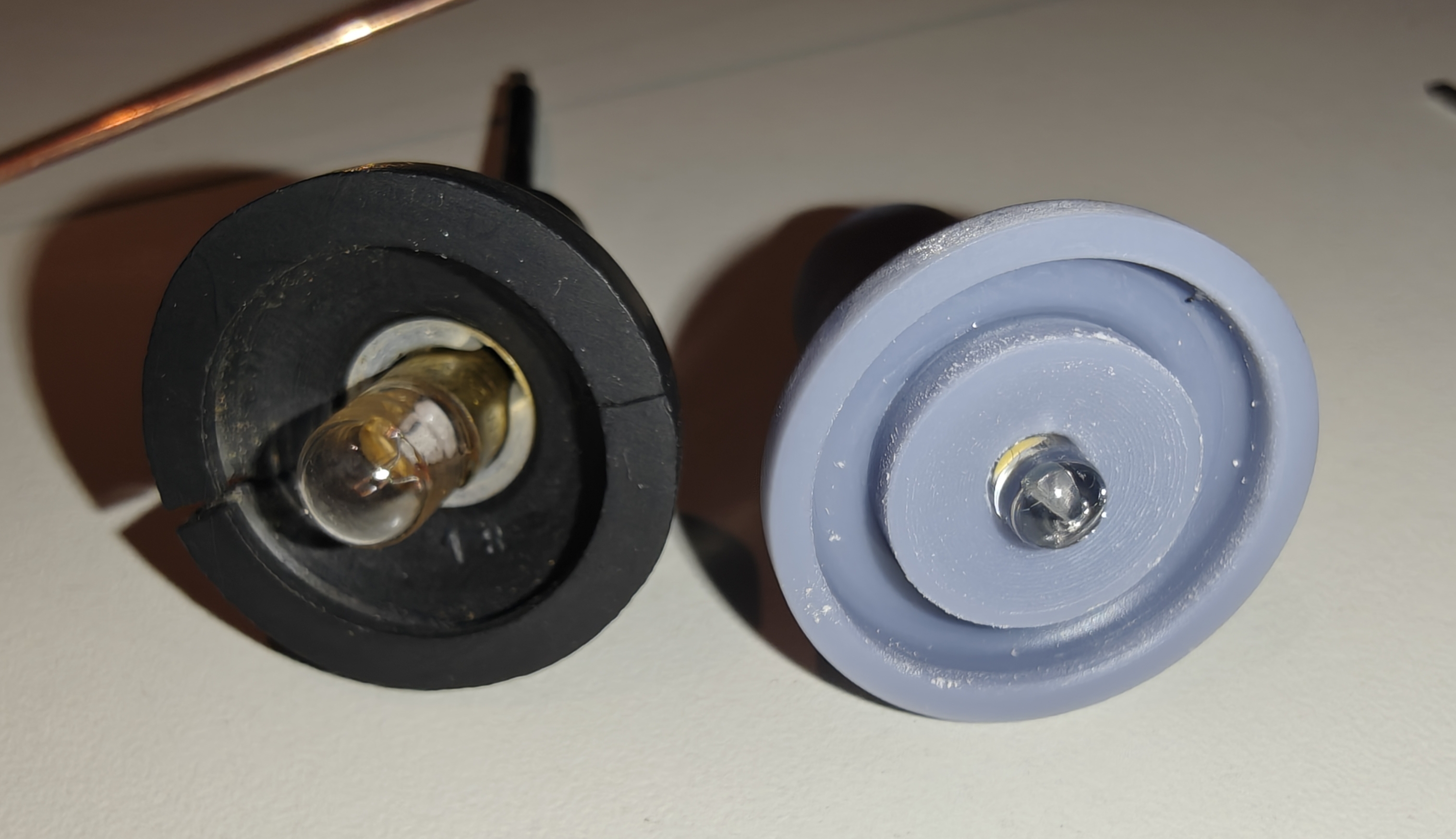

Thay vì dùng hai lò xo bên trong để cố định và tiếp xúc với cái bóng đèn nhỏ xấu xí và lỗi thời, tôi thiết kế nó để chứa một bóng LED 5mm 12V không cần thêm điện trở nào cả (chúng đã được tích hợp sẵn cho 12V).

Bạn có thể tìm thấy chúng trên amazon chẳng hạn, tìm kiếm "WTN-5-12Vw" cho loại tôi đã dùng.

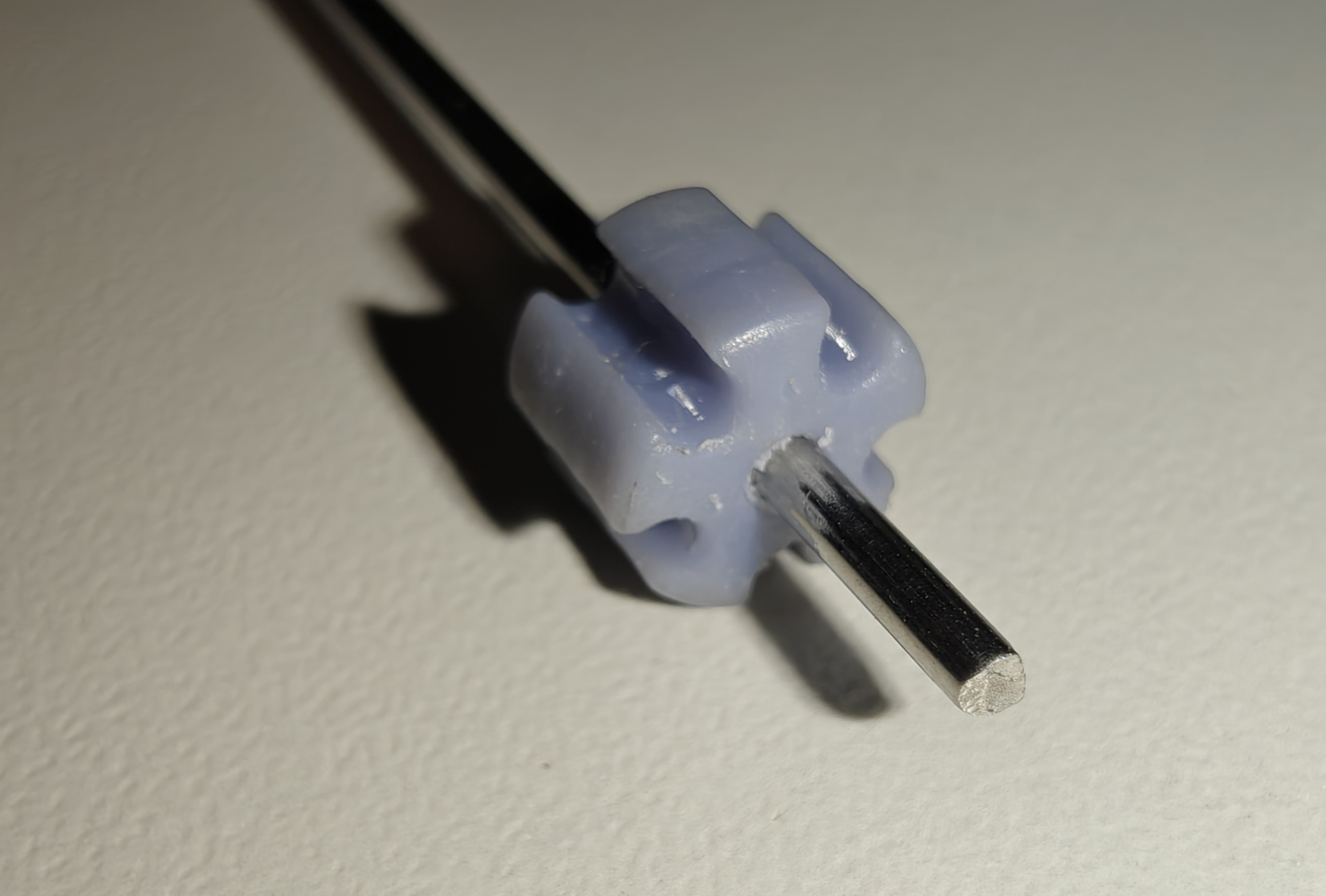

Cái miếng hình ngôi sao nhỏ sẽ định tâm và giữ một đoạn que hàn TIG 1.6mm (tốt nhất là dùng loại thép mạ đồng tiêu chuẩn để hàn chân VCC của LED vào).

Đai ốc M5 hình tròn ban đầu được lưu hóa vào cao su được thay thế bằng một đai ốc M5 tiêu chuẩn, bạn cần dán nó vào vị trí sau khi đã hàn chân GND của LED vào đai ốc.

Việc lắp ráp hơi khó để căn chỉnh đúng khoảng cách và bạn chỉ có một lần làm thôi. Một khi mọi thứ đã lắp xong và ấn vào, bạn chắc chắn sẽ không lấy nó ra được mà không làm hỏng cái gì đó. Tôi có lẽ sẽ làm thêm một cái nữa sớm và sẽ thêm hình ảnh, mô tả lắp ráp lúc đó.
