Vỏ (Enclosure) cho RF Filter AliExpress
Mẫu vỏ nhỏ gọn dành cho các inline RF filter bán trên AliExpress dùng đầu SMA. Kích thước tham khảo: cao 6.5 mm, lỗ SMA 6.4 mm, PCB dài 39.5 mm; nắp đậy khít. Nhớ label trong slicer để khỏi lộn input/output.
Mô tả

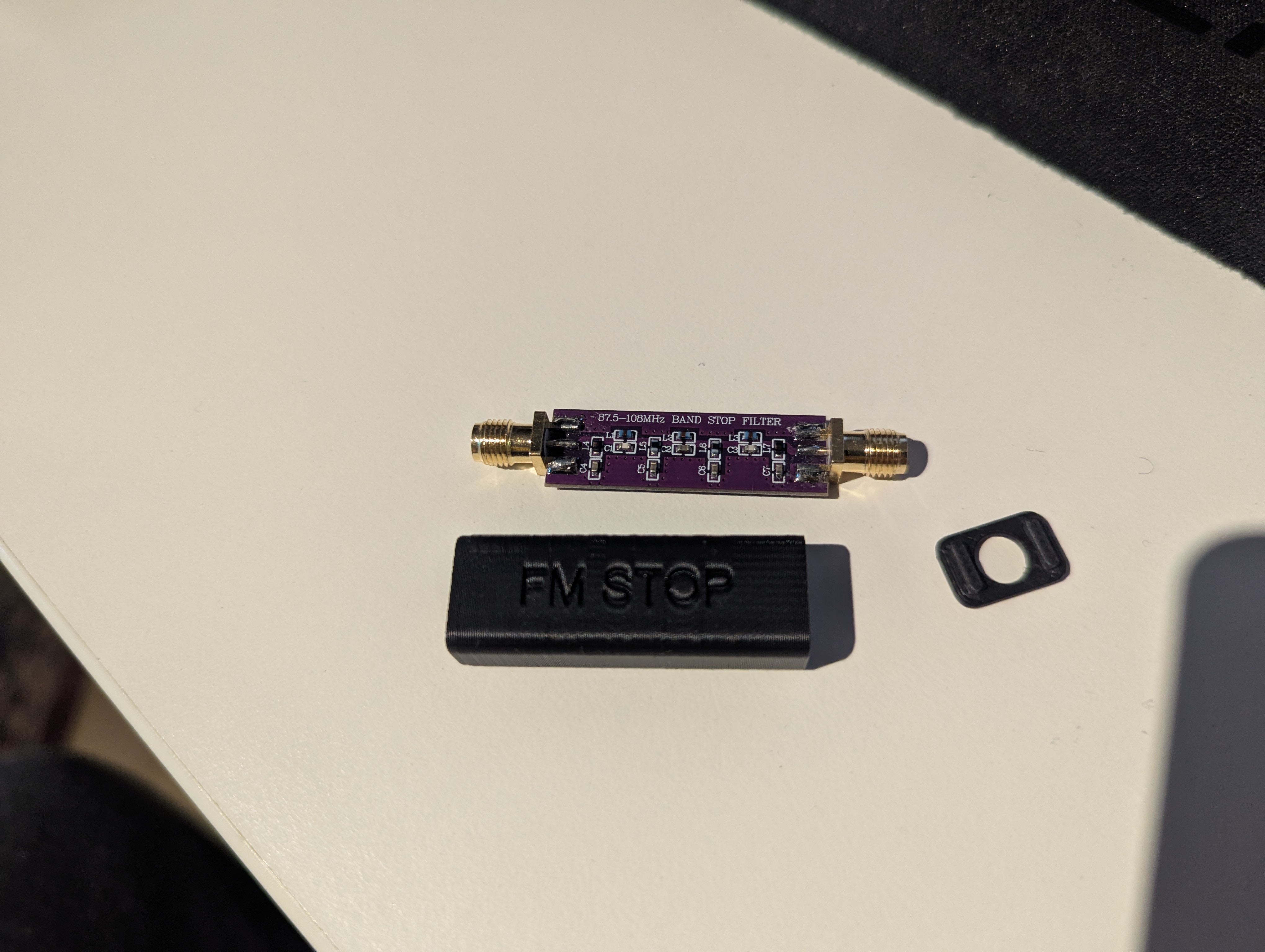

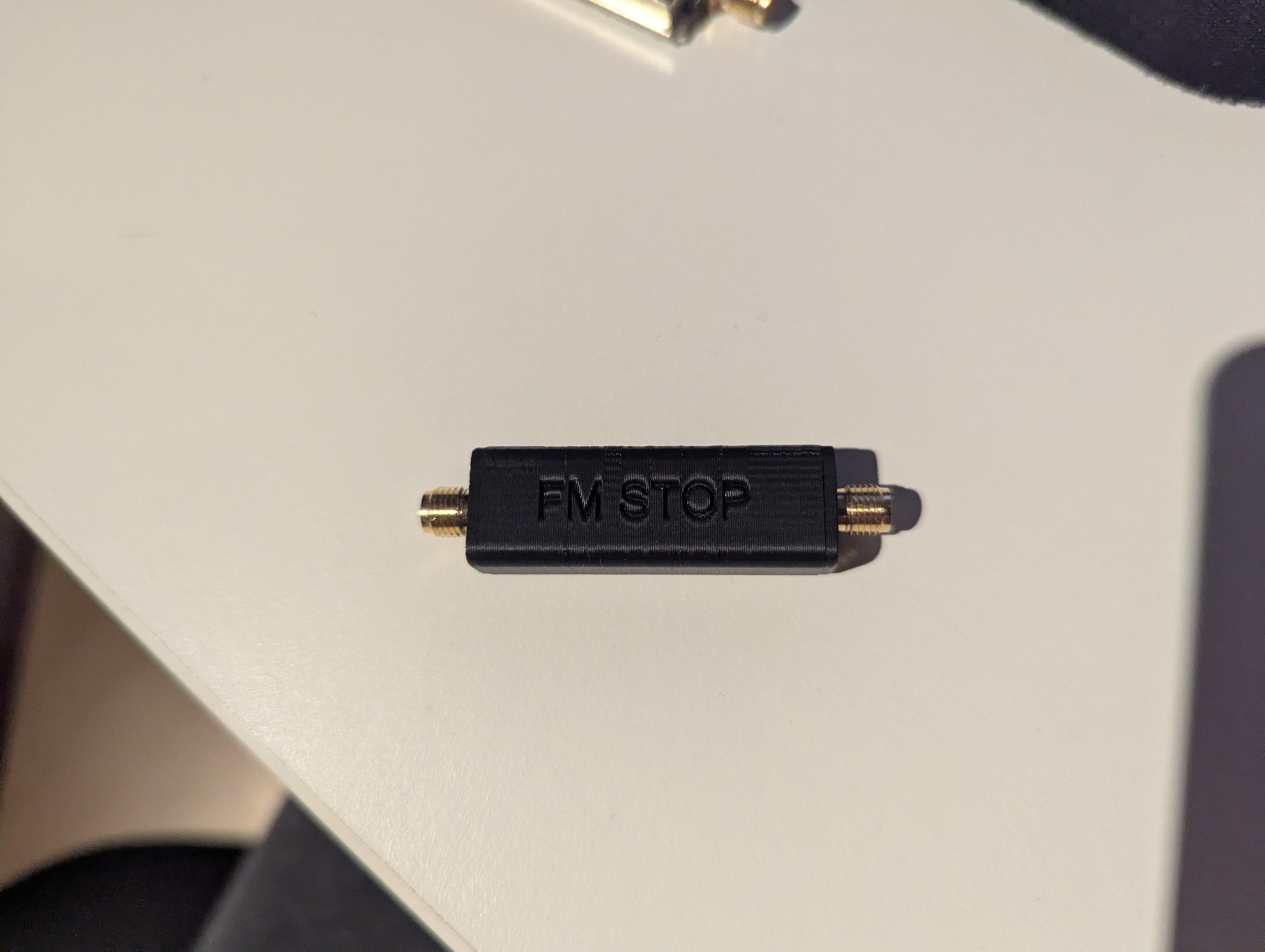

Hộp nhỏ này vừa với mấy loại inline filter phổ biến trên AliExpress, và có thể dùng được cho các thiết bị khác có cùng form factor.
Chiều cao là 6.5 mm, đường kính lỗ SMA là 6.4 mm (vừa với các đầu female phổ biến). Chiều dài PCB là 39.5 mm và nắp đậy khít.
LƯU Ý: Bạn cần gắn nhãn (label) cái hộp này trong slicer, nếu không thì sẽ không còn biết đúng hướng của filter nữa! Thường thì bên trái là input, bên phải là output khi đặt PCB theo chiều để bạn đọc được chữ in trên đó.
