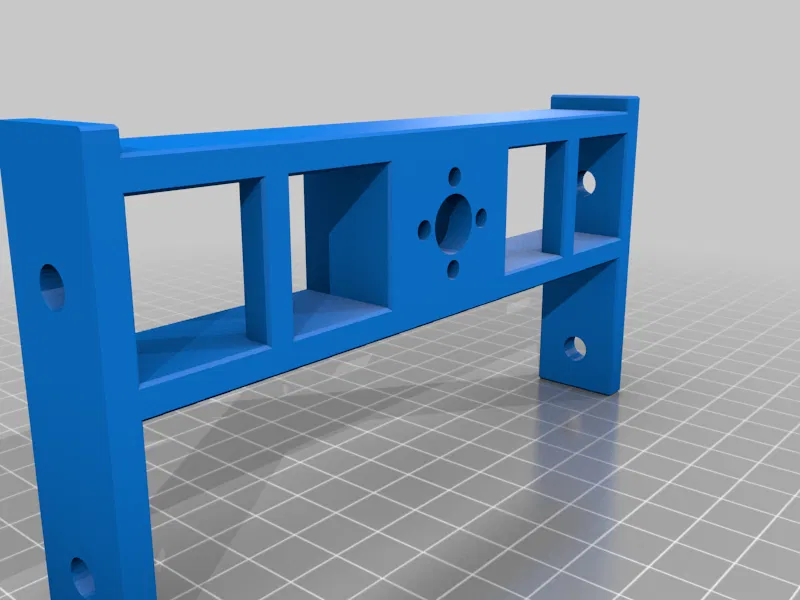

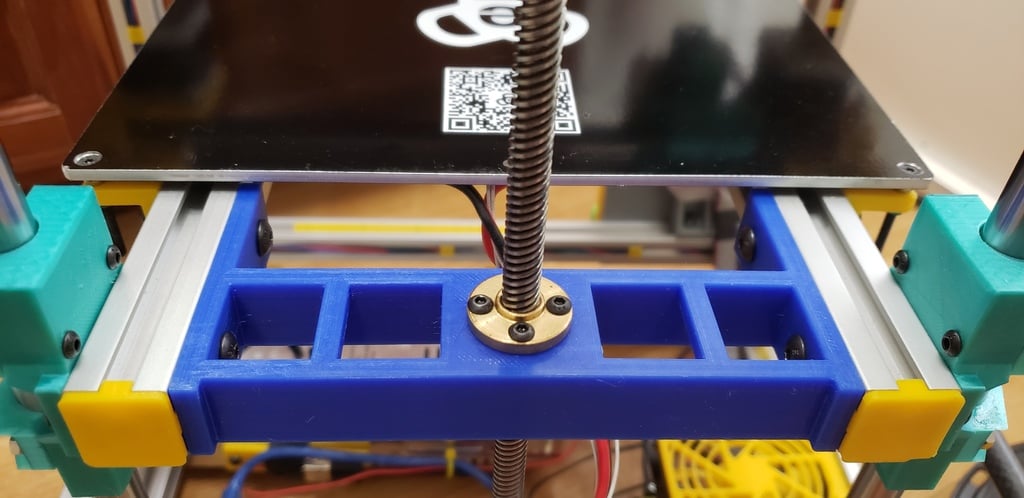

Giá đỡ bed phía sau Hypercube tích hợp ngàm đai ốc lead nut

Mình đã ấp ủ ý tưởng làm món này một thời gian. Sau khi mình nâng cấp ty trục Z trên Hypercube từ 8mm lên 12mm, mình nghĩ đã tới lúc làm luôn.

Món này làm được khá nhiều thứ:

• Giảm tổng số linh kiện phải mua
• Giảm tổng số điểm bắt từ 11 xuống còn 4
• Tăng độ cứng vững
• Căn thẳng đứng chuẩn các điểm gá bed theo cả lead screw và ty trục 12mm
• Giảm kiểu “đoán mò” khi canh chỉnh

Cách canh bracket:

• Đặt các thanh Y 2020 extrusion áp phẳng vào cuối bracket
• Đảm bảo hai đầu canh đúng vị trí
• Siết chặt lại
• Xong

Mình cũng đã làm thêm một bracket phía trước để canh vuông phần trước của khung bed. Nên dùng chung với cái này. https://www.thingiverse.com/thing:2247321

À, mình mới thêm bản này nữa: mình remixed cái z carriage để có một đầu phẳng. Như vậy sẽ dễ canh thẳng mọi thứ hơn. https://www.thingiverse.com/thing:4411536

Cảm ơn mọi người! Jae

Print Settings

Printer:

Hypercube

Rafts:

Không quan trọng

Supports:

Không

Resolution:

.15

Infill:

45

Category: 3D Printer Parts
