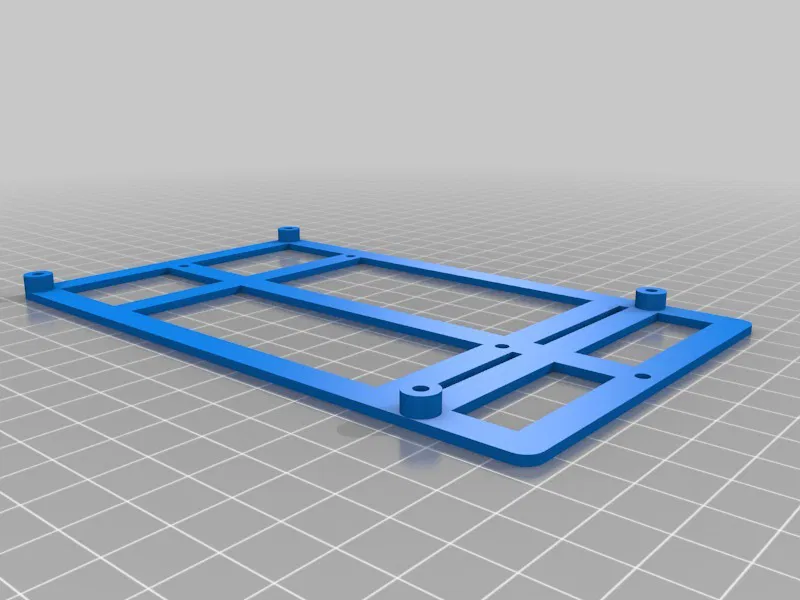

Bracket Meanwell SP-240-12 cho Wanhao i3 / Monoprice Maker Select V2

Đây là thiết kế thứ hai mình làm, nhưng bản này dành cho phiên bản 240W. Bản 350W xem ở đây: http://www.thingiverse.com/thing:2010282

Bạn sẽ cần: cái bracket này, 4 con bu-lông M3 đầu trụ (cap bolts) dài 8mm zin dùng để bắt cái bộ nguồn cũ xấu xí, và 4 con bu-lông M3 đầu trụ dài 5mm (mua hoặc kiếm).

Mình thiết kế để dời bộ nguồn SP-240 vào trong hộp điều khiển (control box) thêm 5mm, để có thể gắn quạt 25mm ở tấm sau (back plate) cho dễ và không bị ép sát vào bộ nguồn. Thiết kế để dùng chung với back plate này: http://www.thingiverse.com/thing:1472100

Print Settings

Printer Brand:

Wanhao

Printer:

Wanhao Duplicator i3 V2

Rafts:

No

Supports:

No

Infill:

75%

Notes:

Thiết kế này dùng bu-lông M3 đầu trụ để vặn trực tiếp vào bracket, nhằm bắt bracket xuống tấm đáy (bottom plate). Mình đặt đường kính lỗ là 2.9mm để khít.

Đầu tiên, dùng bu-lông M3 đầu trụ 5mm để bắt bracket này vào Meanwell SP-240, rồi bắt cả cụm xuống tấm đáy.

Category: 3D Printer Accessories
