Hộp Vặn Nắp Parametric (PSTC) - Bộ 25 + Tặng 5!

Bạn: “có stl không?”

Tôi: “Có, kéo xuống cuối.”

Mình đang cố nắm cho vững mấy mẫu thiết kế parametric. Giờ thì chắc cũng kiểm soát được rồi. Có một bài toán hay để giải lúc nào cũng giúp dễ vào guồng.

Nói đơn giản: bạn chỉnh các input parameters trong Fusion360 (.f3g được đính kèm bên dưới), là model sẽ tự cấu hình lại theo kích thước mới của bạn.

Muốn chỉnh sao thì chỉnh!

Với thiết kế này, mình bắt đầu từ mấy món đồ mình muốn bỏ vô hộp, rồi dựng ngược ra.

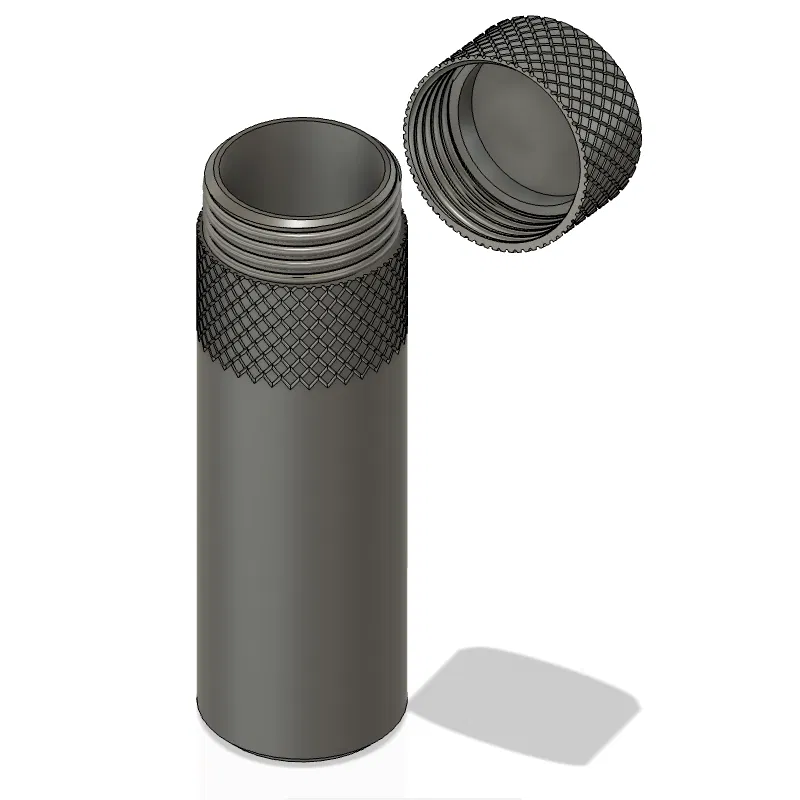

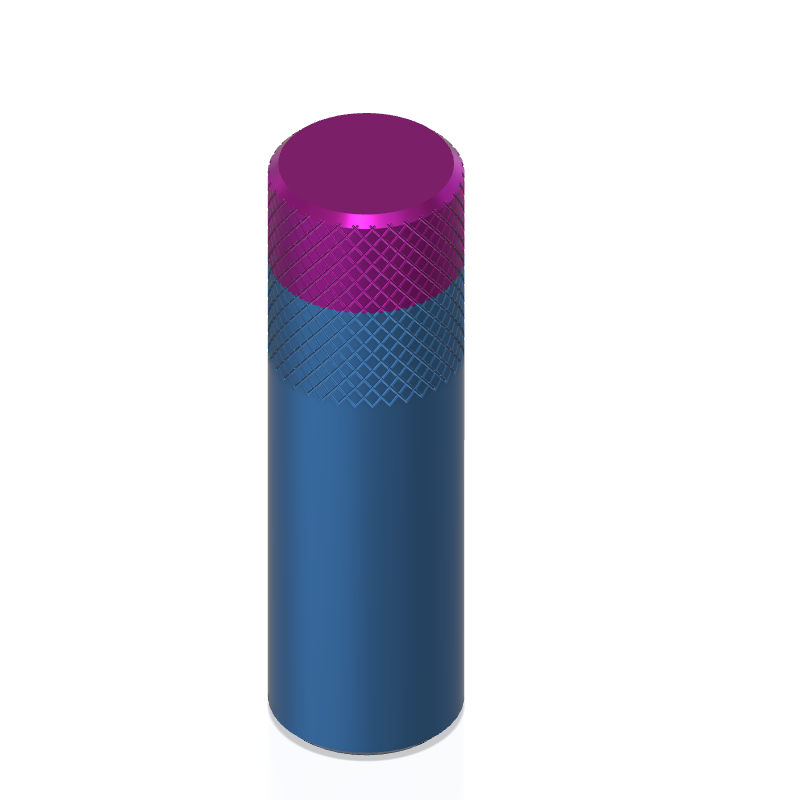

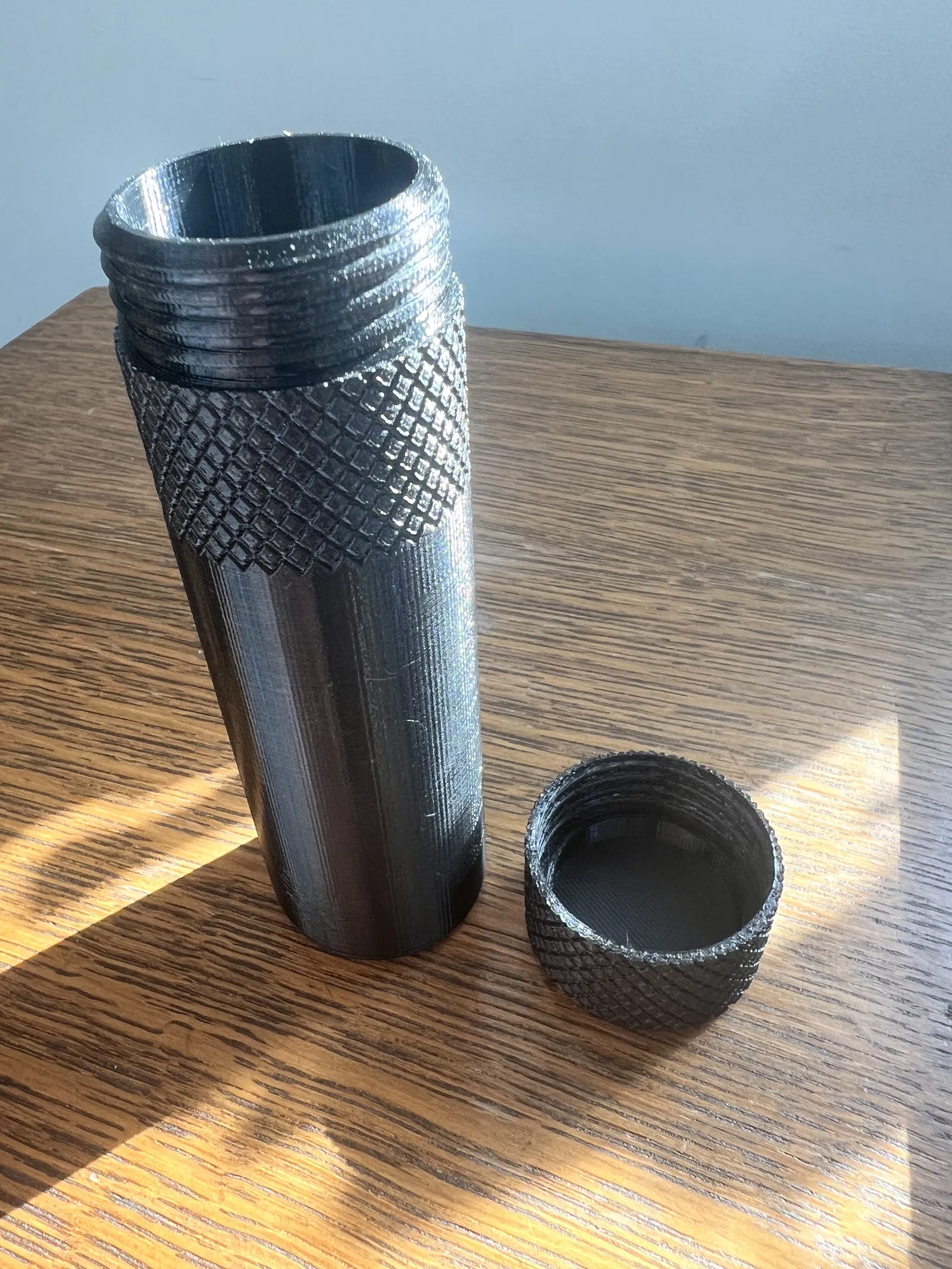

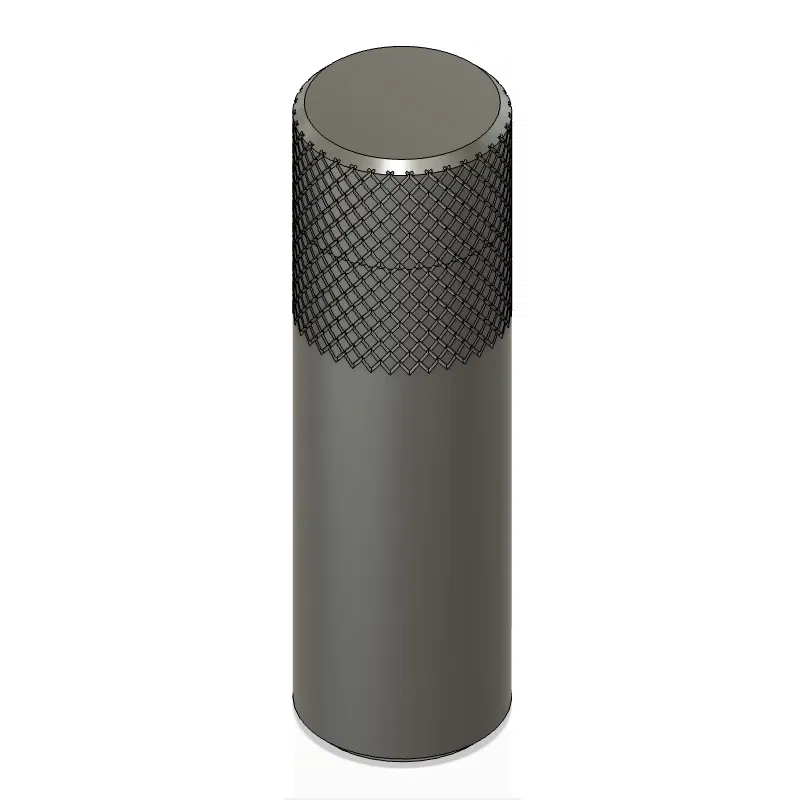

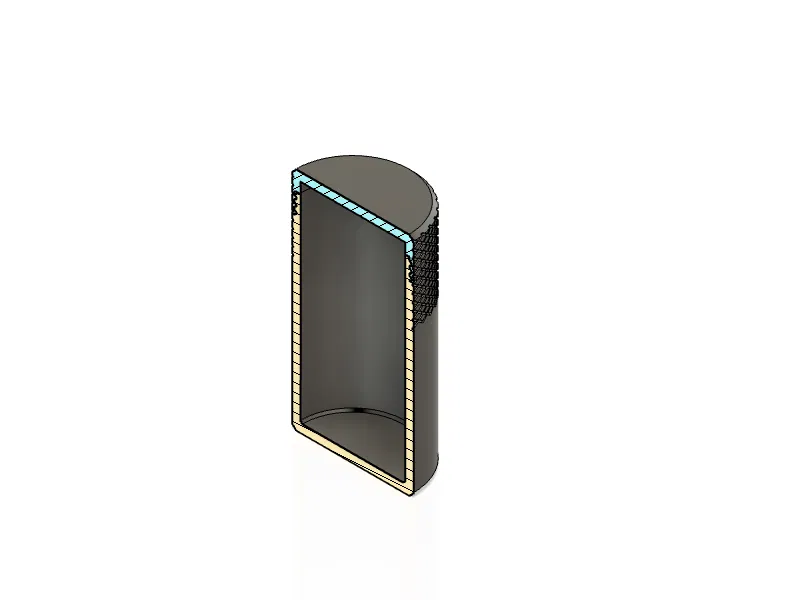

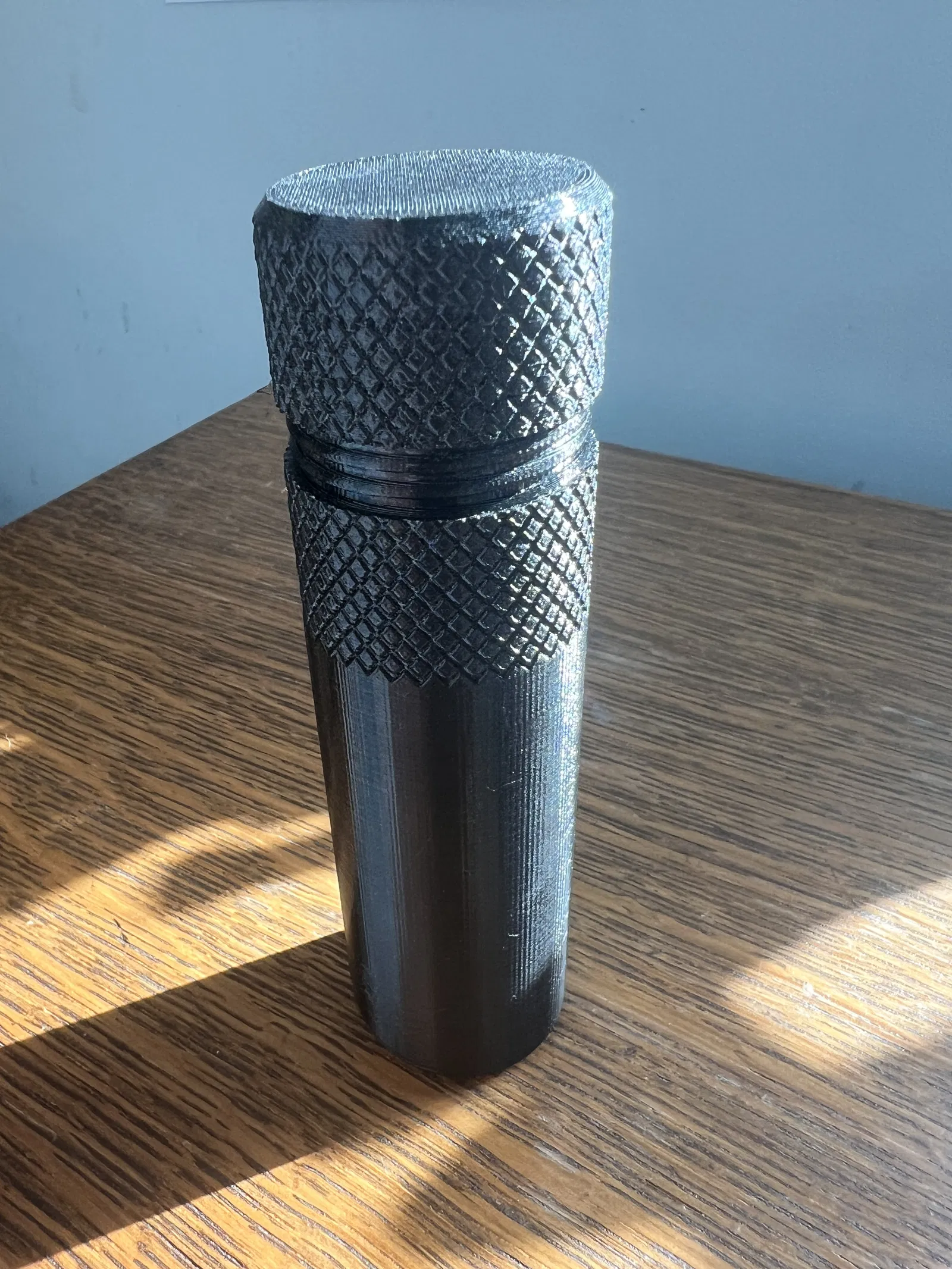

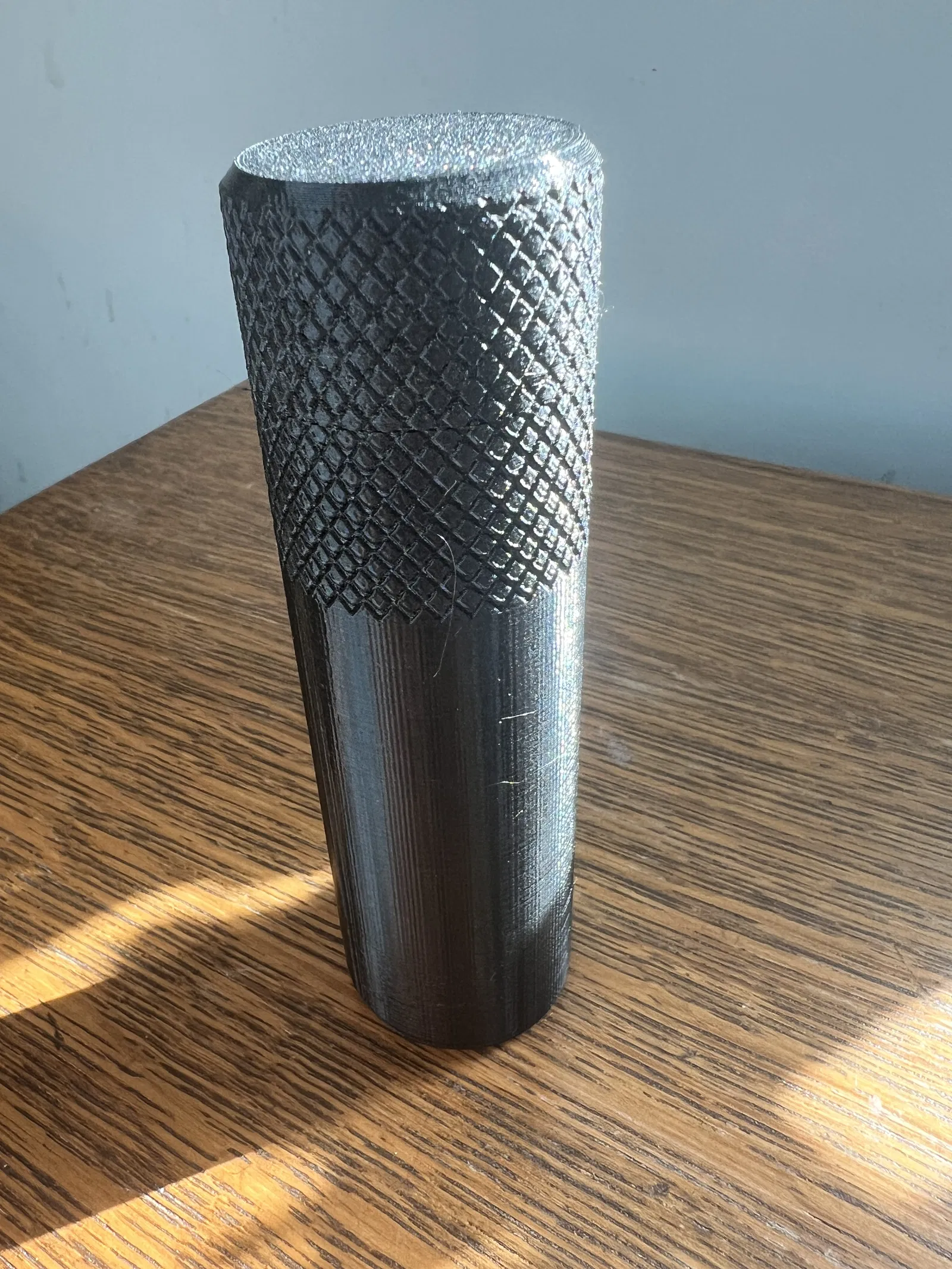

Mình cần 30mm x 120mm.

Model của bạn sẽ được rebuild theo kích thước đã cập nhật.

Rồi in thôi.

Cho mình biết bạn dùng có ổn không nha. Up một bản make, để lại bình luận, góp ý giúp mình chỗ nào làm chưa được hoặc không làm được.

Chúc bạn in vui.

-c

Hướng dẫn cấu hình (Configuration Instructions):

• Import Parametric Screw-Top Container.f3d vào Fusion 360.

• Sửa các trường cho phép người dùng chỉnh trong Change Parameters (Menu: Modify > Change Parameters).

• Mỗi lần bạn chỉnh, phần mềm sẽ bắt đầu tính toán theo thông số mới. Tùy máy, có thể mất vài giây. Fusion360 không hiển thị tiến độ rõ lắm. Cứ tính khoảng 3–10 giây cho mỗi lần đổi giá trị.

• Vậy là xong! Chơi thôi.

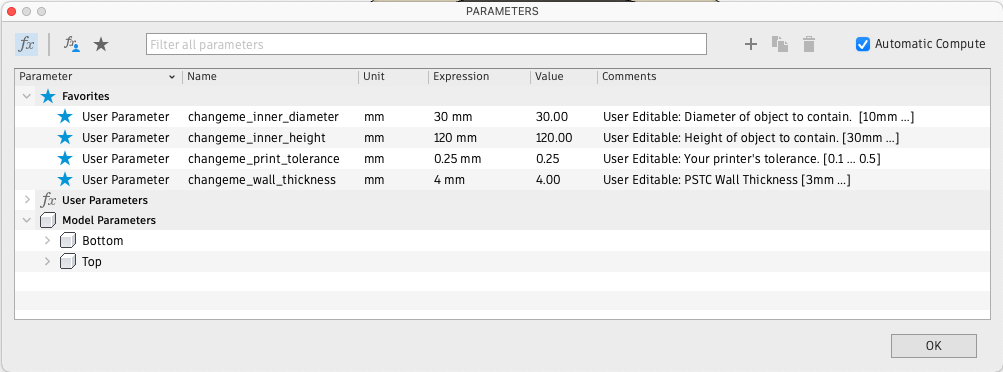

• Mình có làm vài bước để hạn chế bạn tự “vấp” — cứ nhập giá trị hợp lý. Để dễ canh, mình có thêm thông tin khoảng giá trị (range) trong phần Comments của hộp thoại.

Nó sẽ trông giống vầy:

Hướng dẫn in (Print Instructions):

• In với 3 perimeters, 10% infill (khuyến nghị gyroid), layer height 0.15mm, không cần supports.

• Mình thích in PETG hơn, nhưng đã test OK với PLA, PLA+ và PETG.

• Hướng đặt khi in: (xem: Print-Orientations.jpg)

  • PSTC WhatINeeded 30mm x 120mm - Top.stl - Lật ngược - mặt trên phải nằm trên build plate.

  • PSTC WhatINeeded 30mm x 120mm - Bottom.stl - Giữ nguyên như lúc import.

Hướng dẫn lắp ráp (Assembly Instructions):

1. Ờ… vặn vô nhau thôi.

2. Có lời?

Ví dụ “ngon” ("Good" Examples):

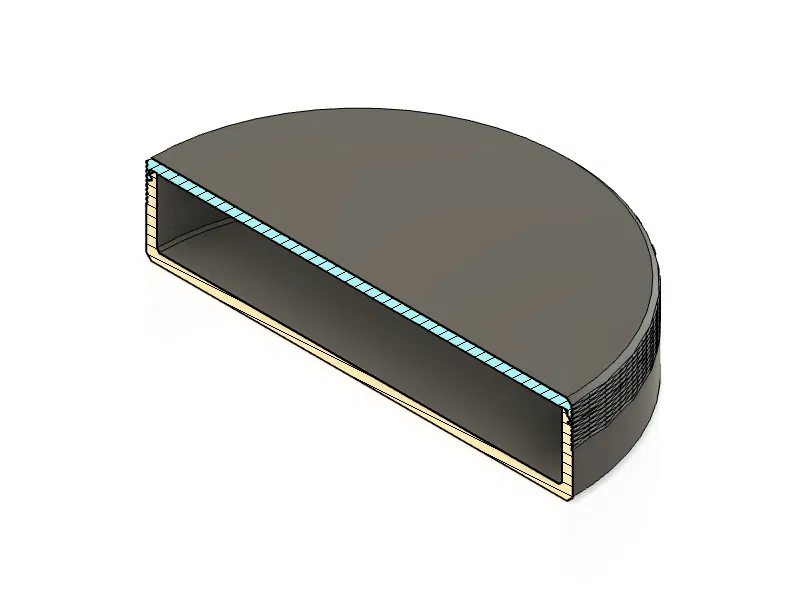

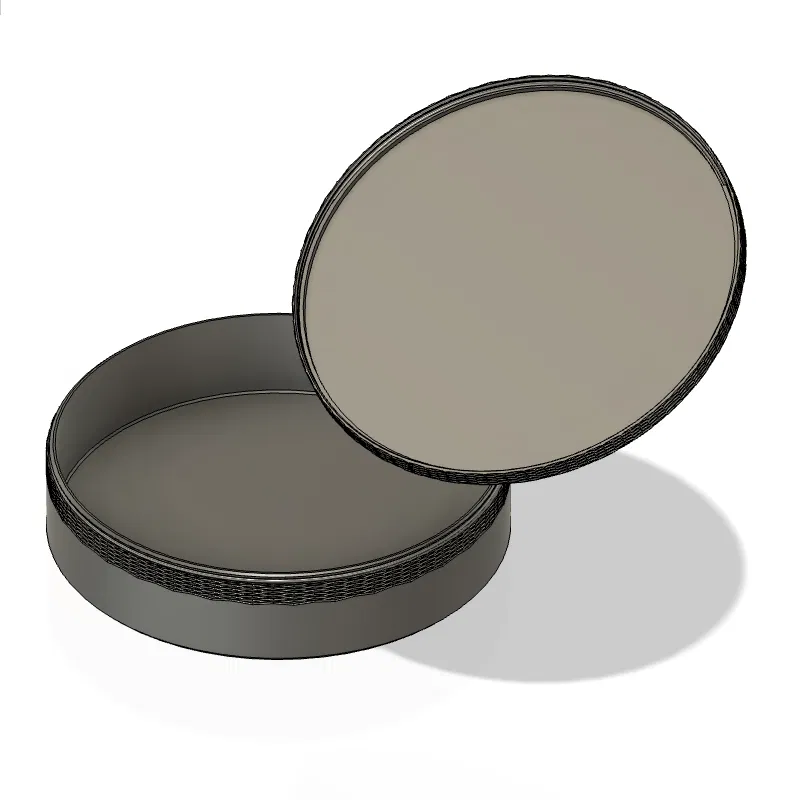

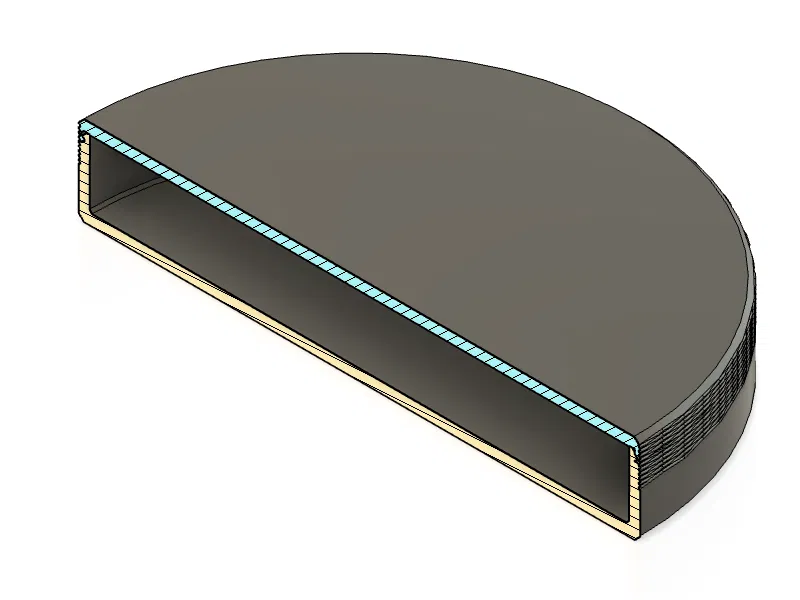

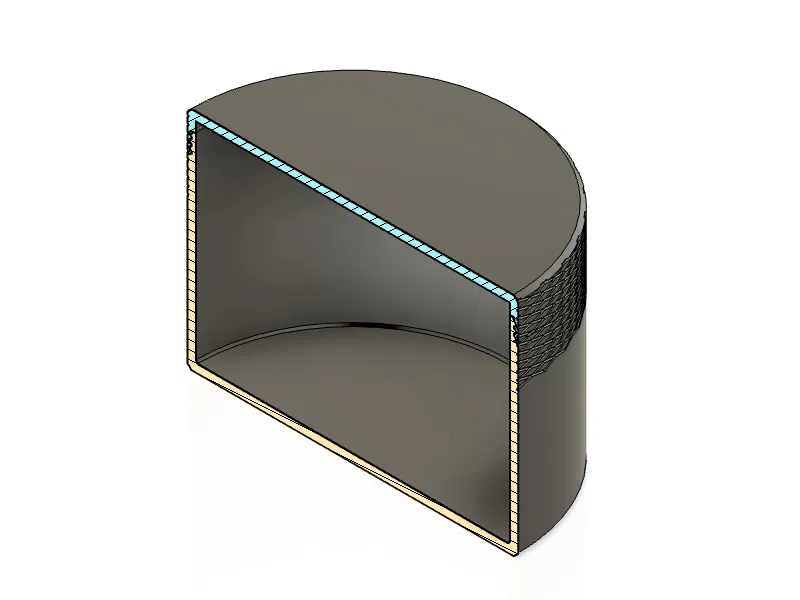

• Hộp để đựng mấy đĩa 45-Single Records! [Wikipedia]

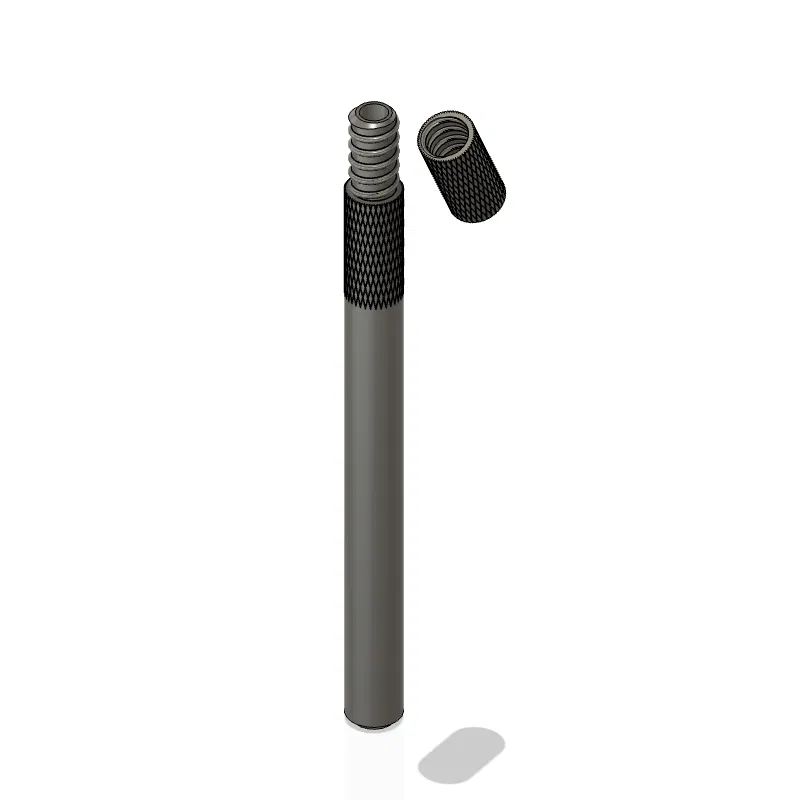

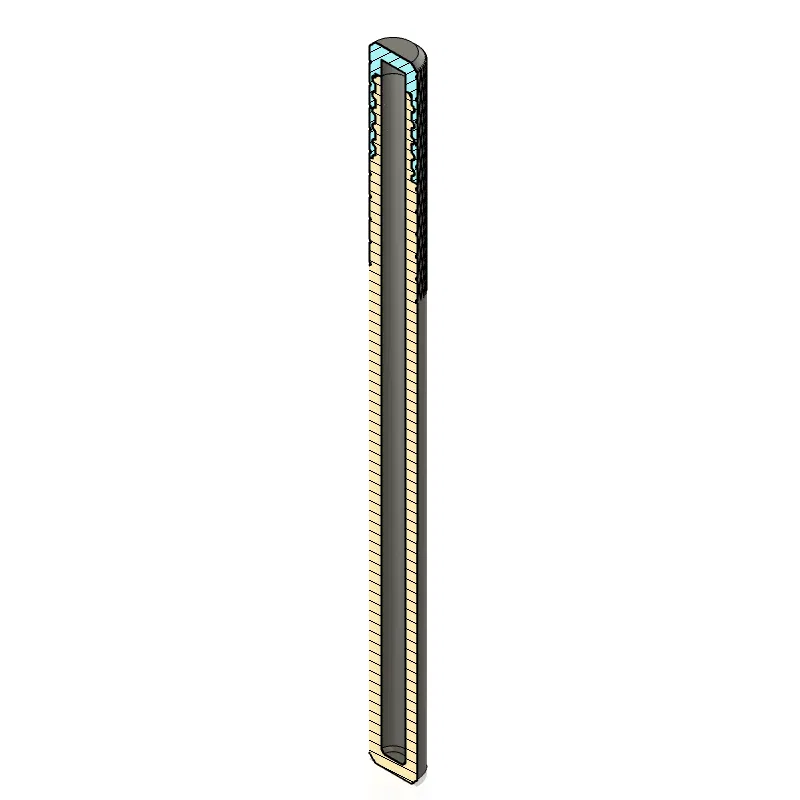

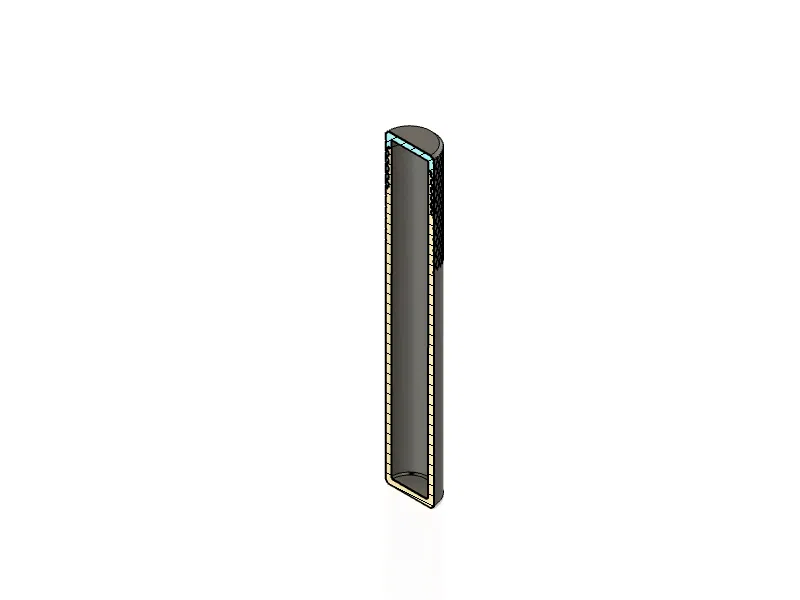

• Ống đựng #2 Pencil [Wikipedia]. Đảm bảo bạn sẽ làm bài thi đâu đậu đó nếu cây bút chì được cất trong này. Có trên mạng rồi nên, theo luật, chắc là đúng? Chúc may mắn. Nếu bạn kiếm được cây bút chì.

“STL Please!” / “STL?” / “có stl không?”

Mình có kèm 25 model nếu bạn chỉ muốn in luôn và không cần học Parameters trong Fusion360.

Mỗi bản in cần hai (2) file: Top và Bottom. Nhớ chọn đúng cặp tương ứng.

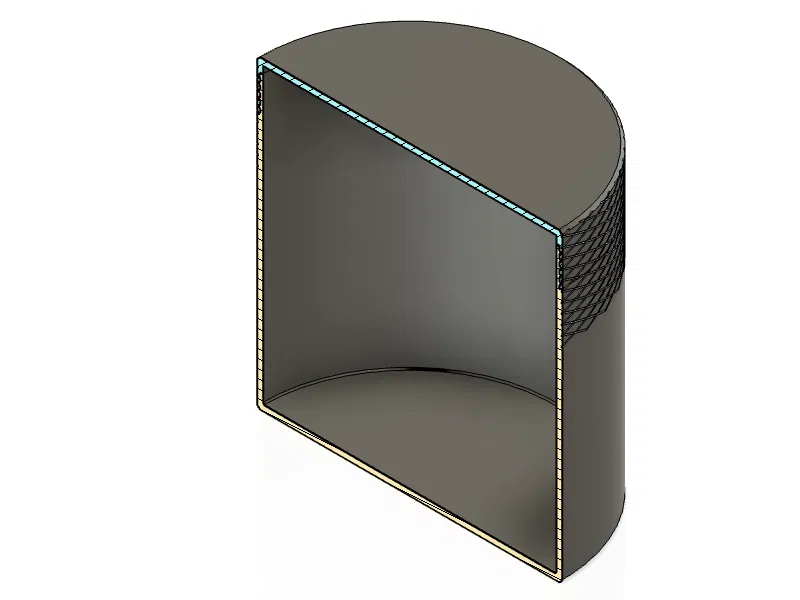

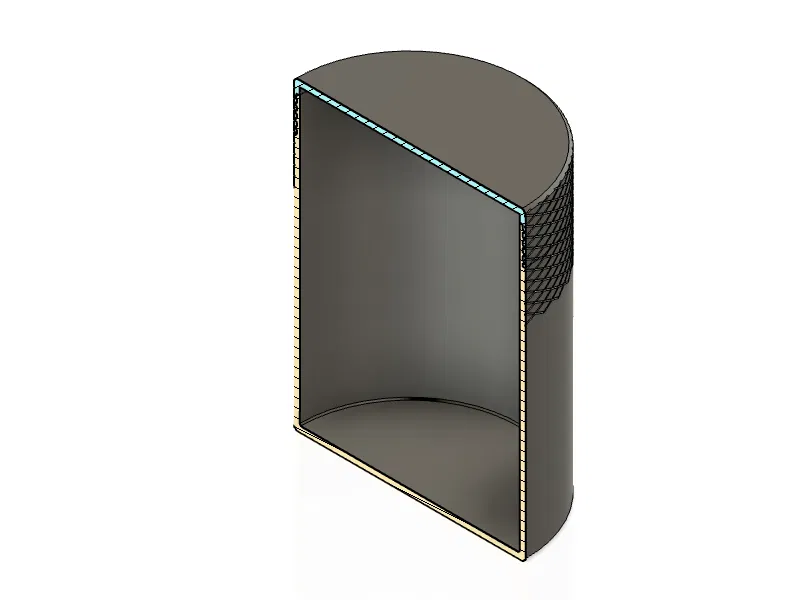

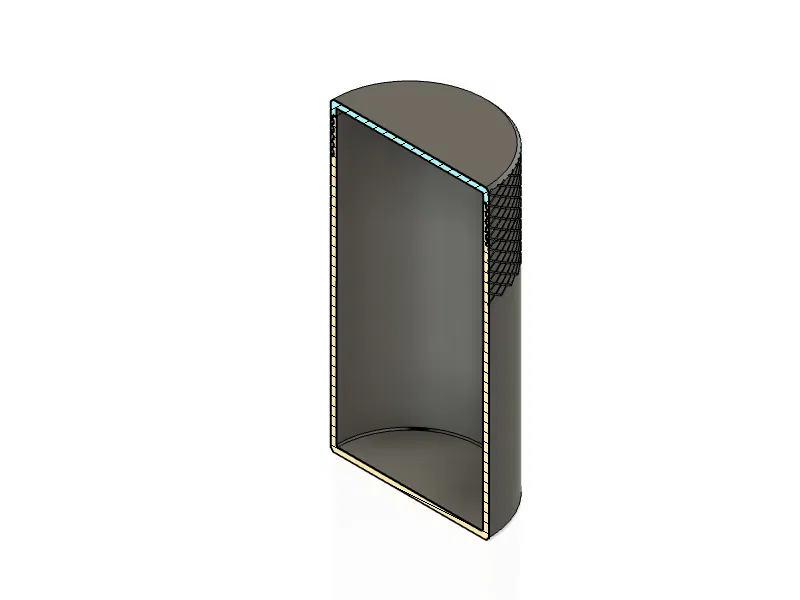

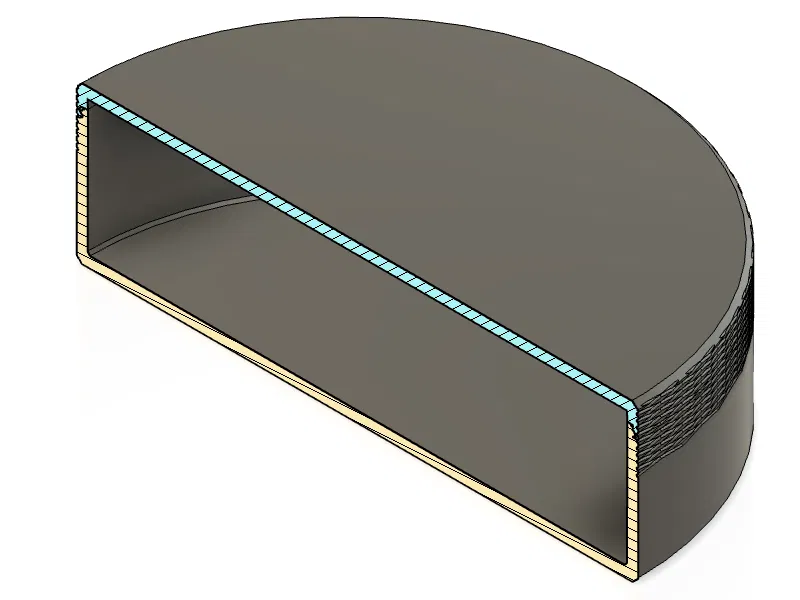

Nhớ là kích thước PSTC hoàn chỉnh sẽ cao hơn 8mm và rộng hơn 8mm so với kích thước bạn nhập. Mình đã canh PSTC theo đúng món đồ sẽ bỏ vào bên trong.

Mình cũng có kèm bản Pencil Holder, Record Tote, và đúng cái mình cần ban đầu.

Change Log:

• 2025-12-05: Cập nhật lại phần tính toán upper/lower bound cho độ dày thành ở khu vực ren (thread sections).

• 2025-08-10: Tăng độ dày thành tối thiểu từ 3mm lên 3.5mm. Mình đang test các trường hợp “góc cạnh” và in mấy cái này LIÊN TỤC. Thuốc mang đi du lịch. Bút máy. Và nếu bạn in loại thành siêu dày, 10–15mm, thì giữ nhiệt bên trong ổn một cách bất ngờ.

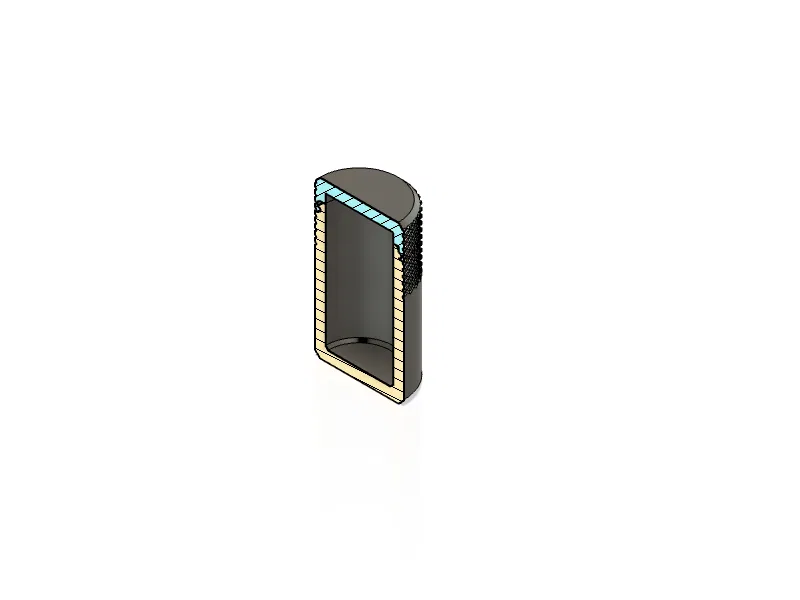

• 2024-06-18: Thêm model custom TallHoff (50mm x 250mm) và SquatHoff (75mm x 75mm).

• 2024-06-16: File .f3d, .step và .stl đều được thiết kế với print tolerance 0.125mm. Mình đã cập nhật .f3d và .step về mức phổ biến hơn là 0.250 cho người khác. Các model hiện tại là bản in dung sai cao: khít và ôm, nhưng có thể cần vài vòng vặn/ tháo để ren mượt hơn.

• 2024-05-15: Bản gốc.
