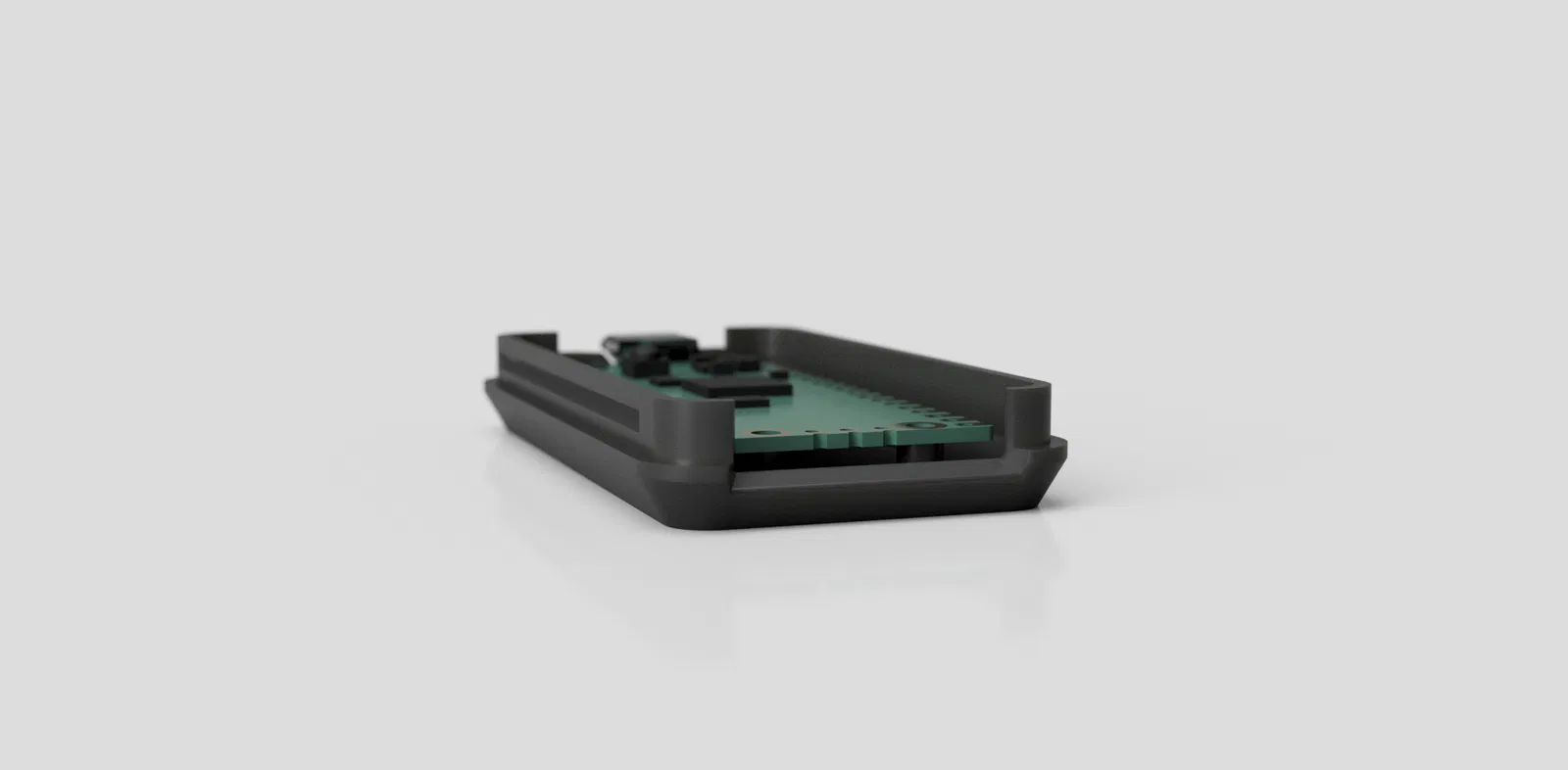

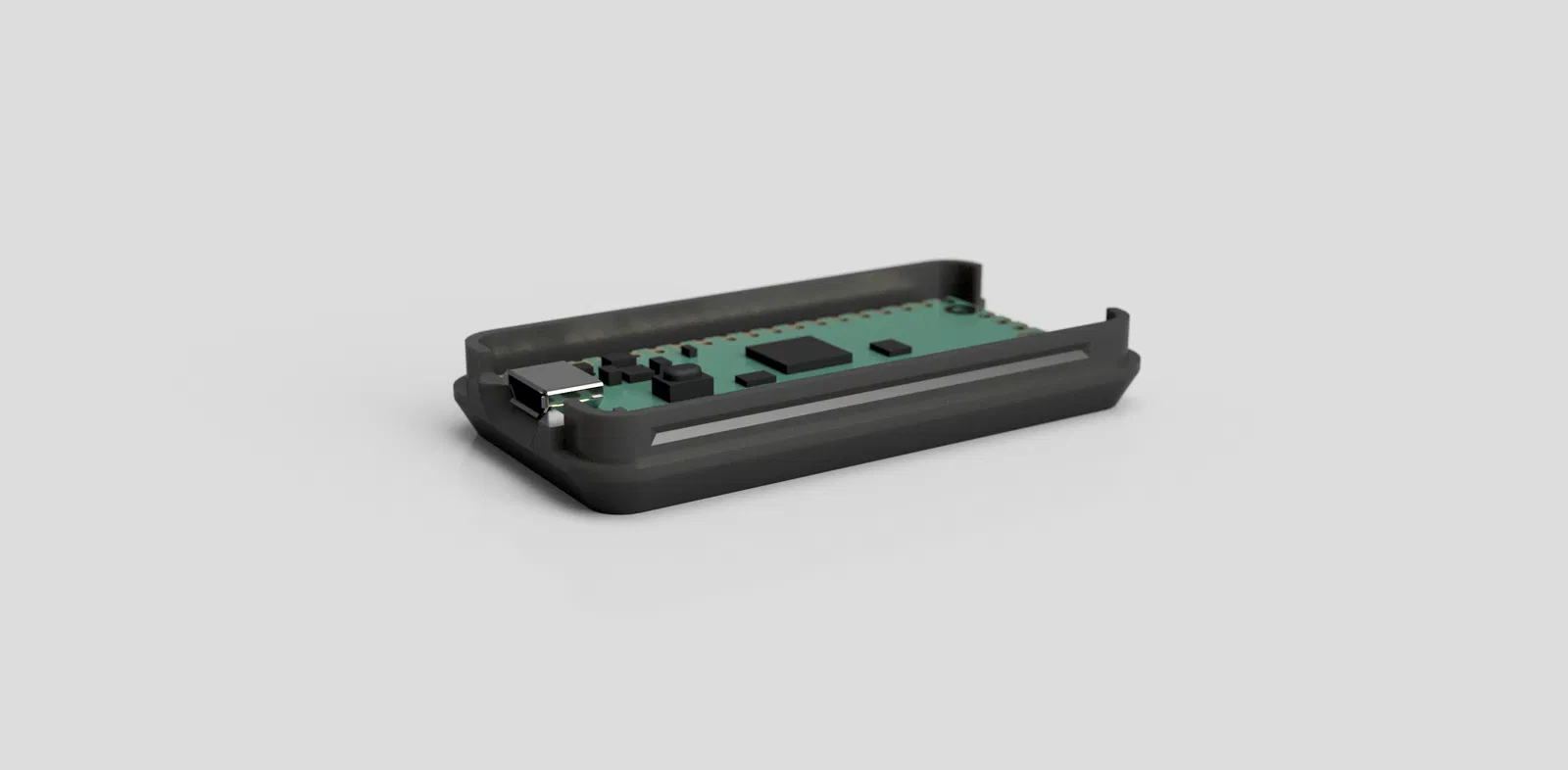

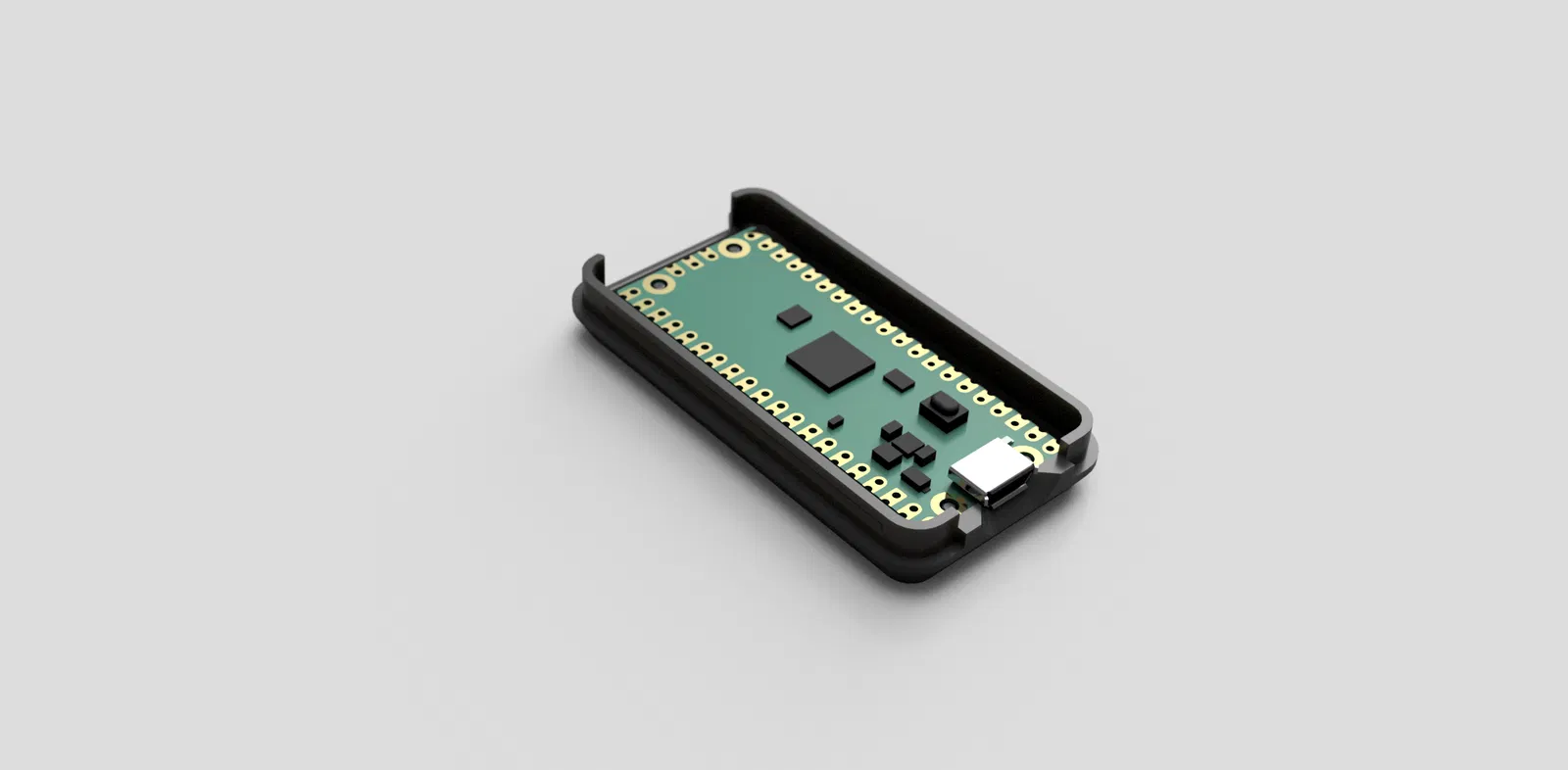

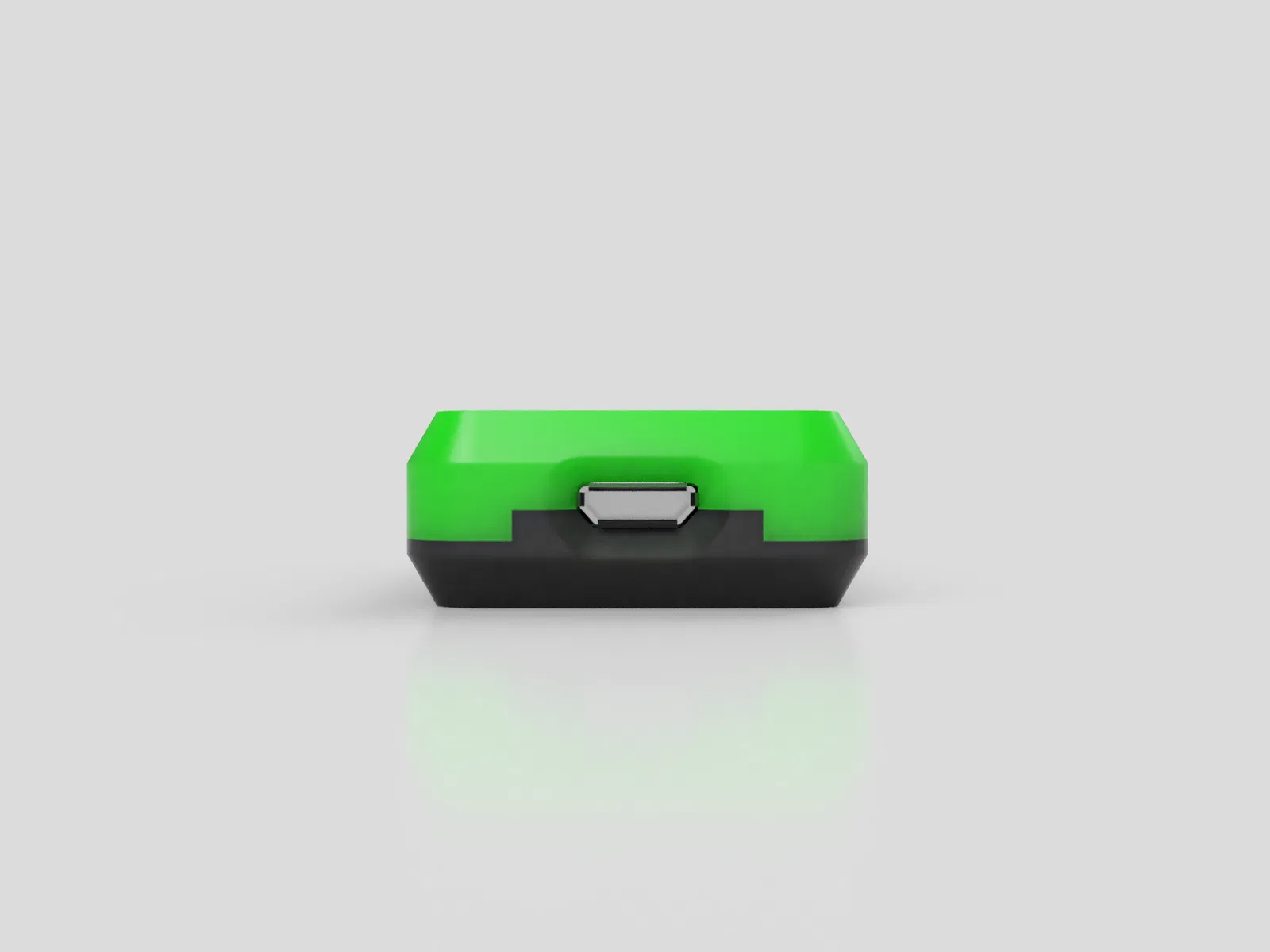

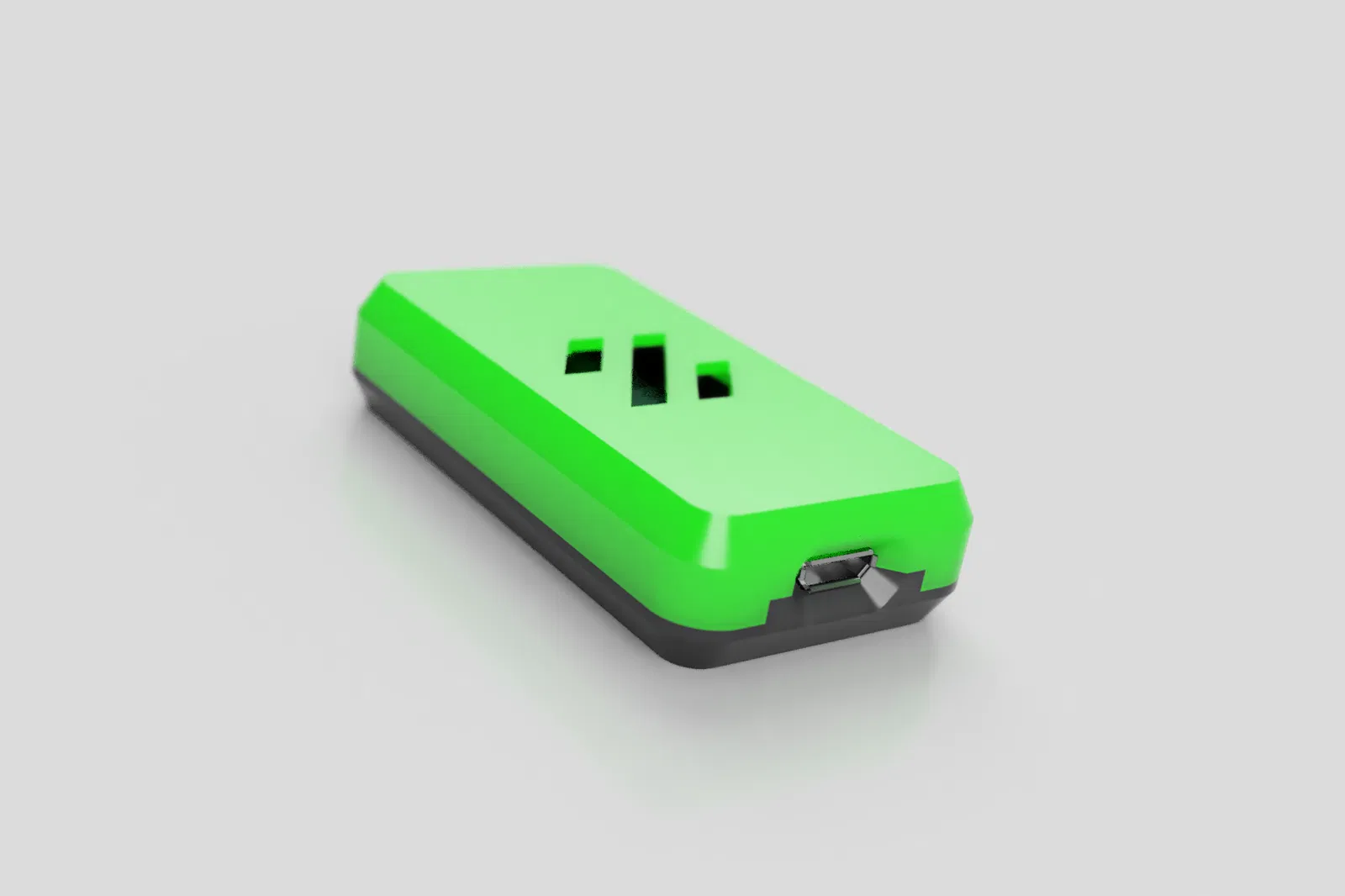

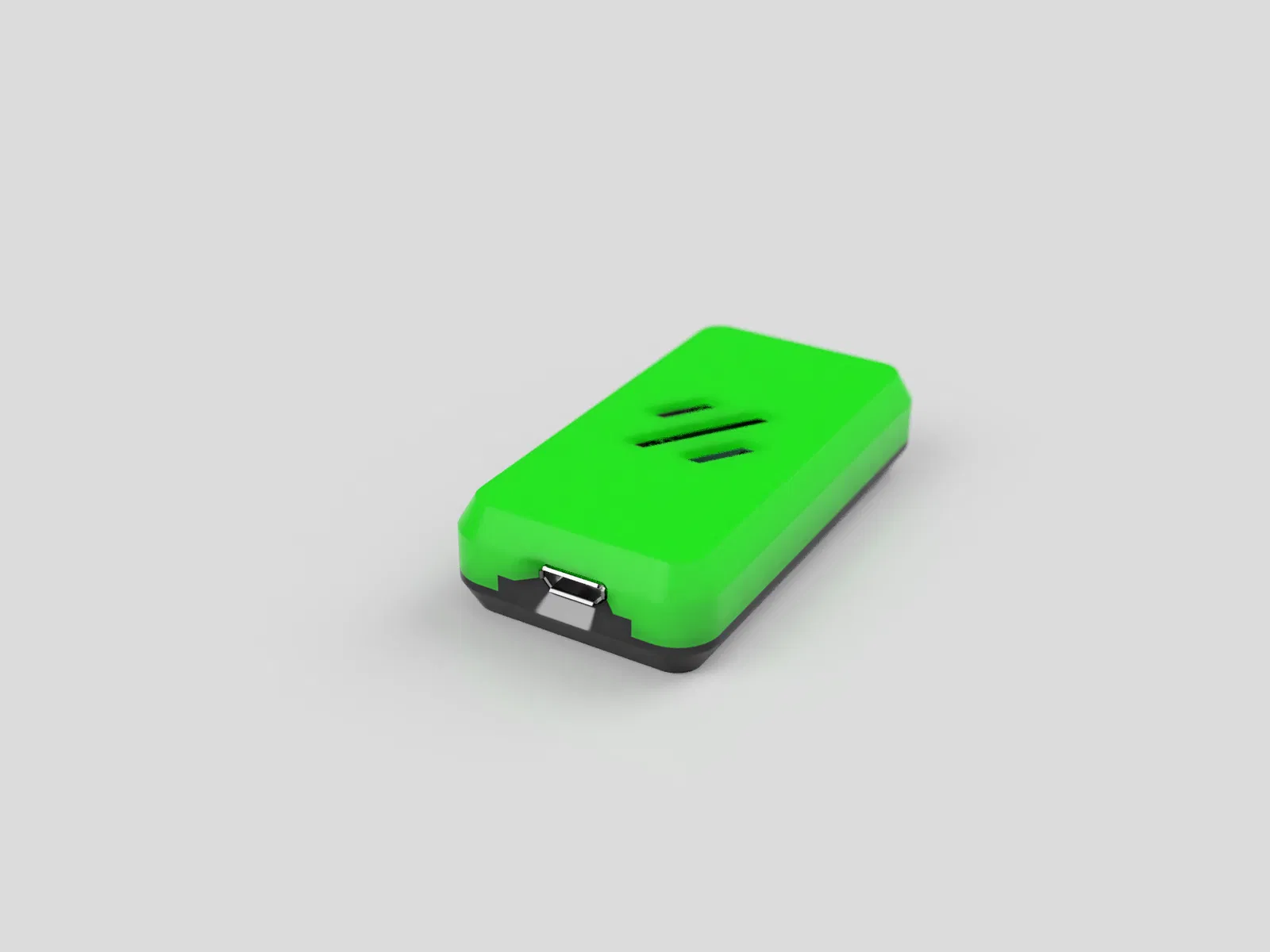

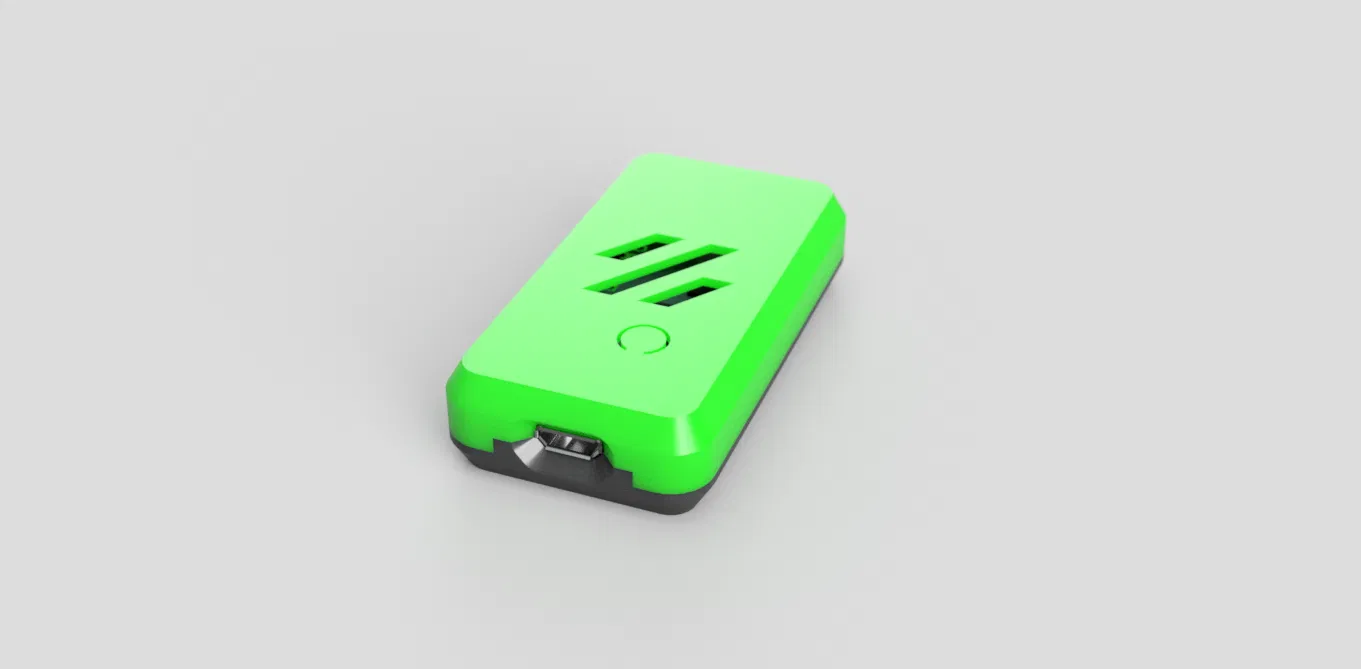

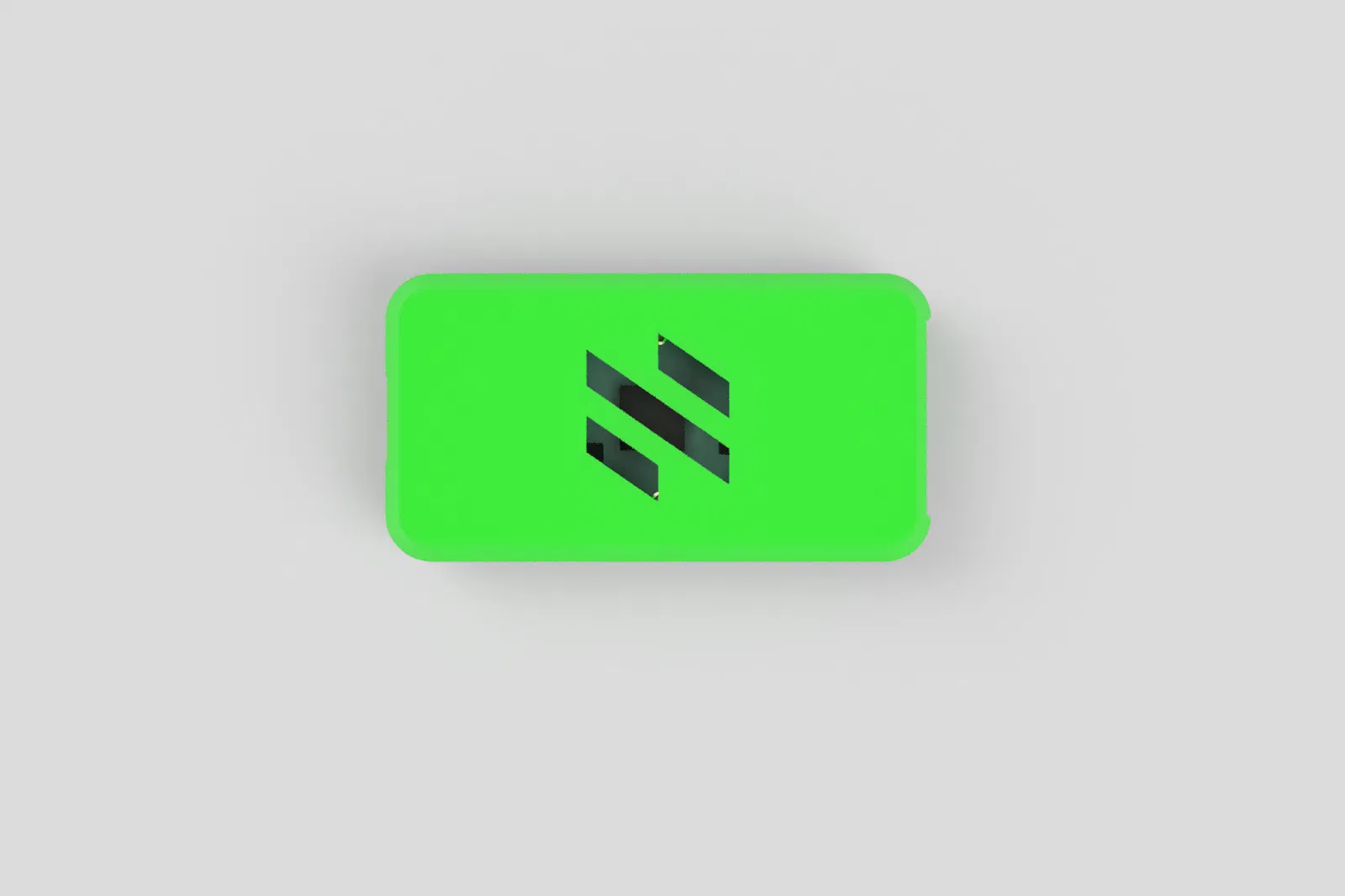

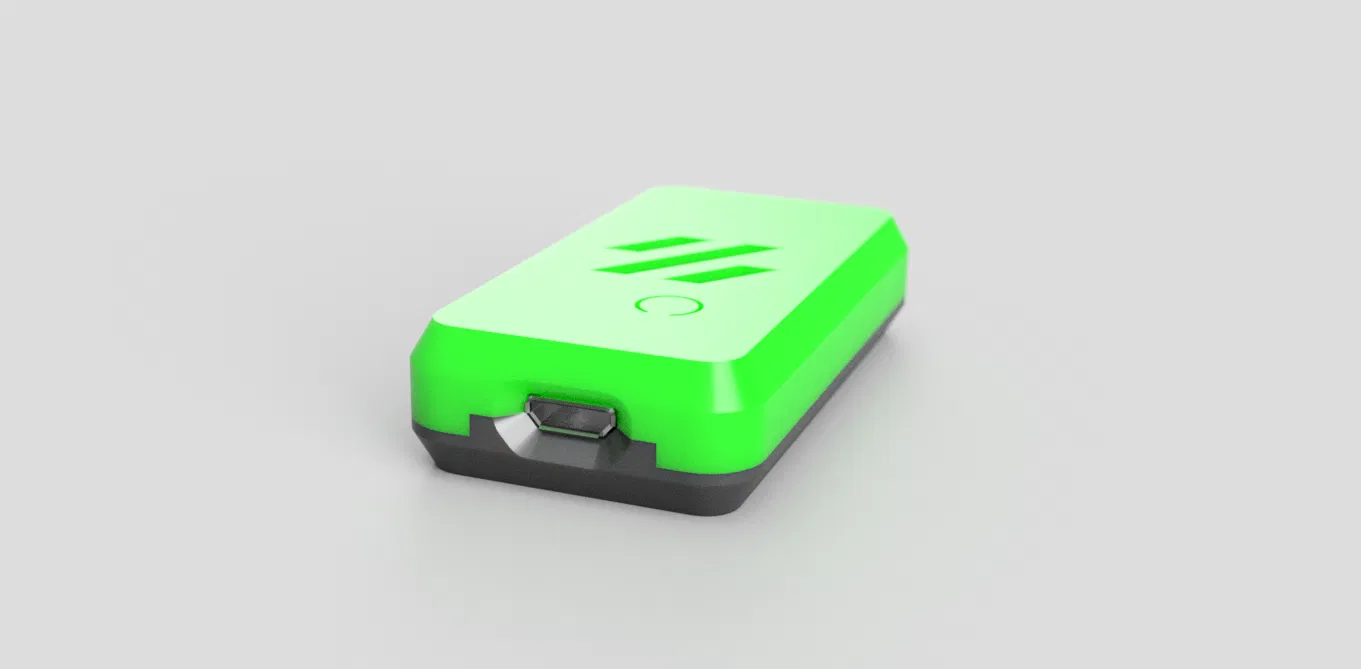

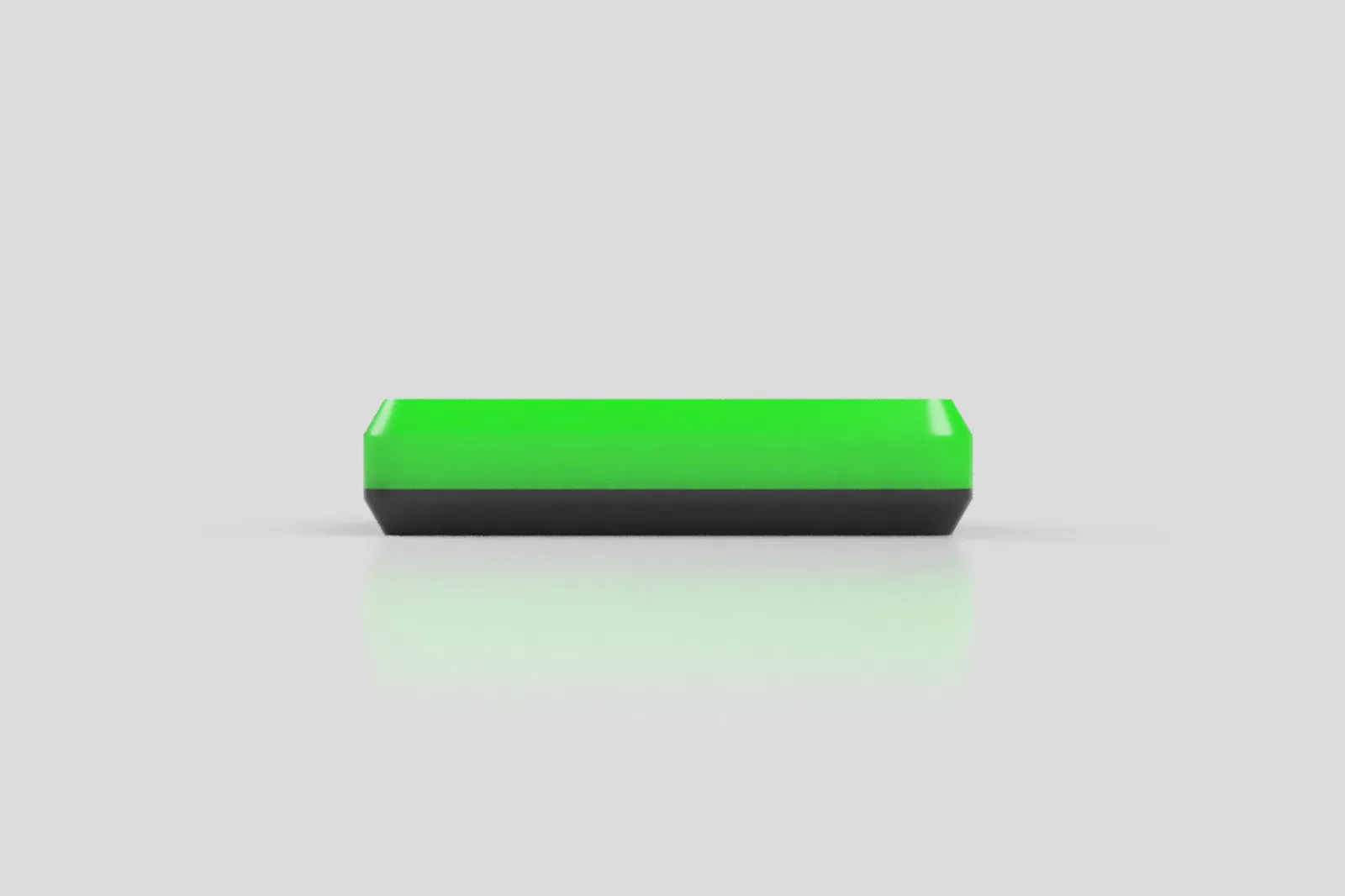

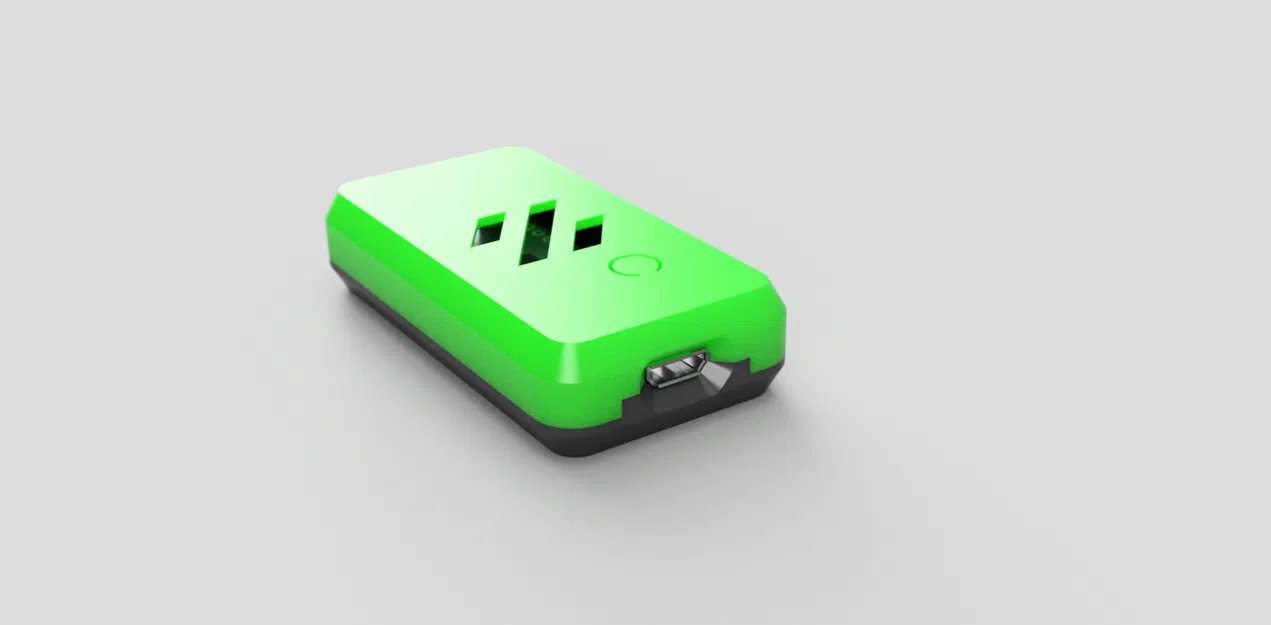

Vỏ Raspberry Pi Pico (snap-fit 2 mảnh, không cần ốc)

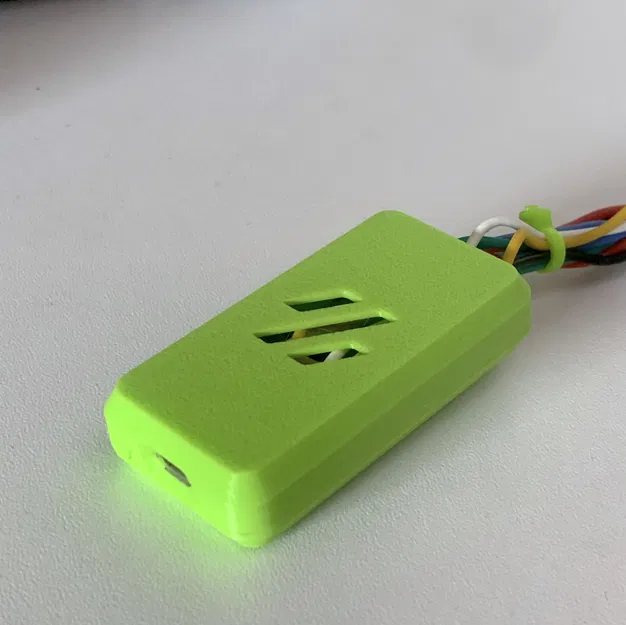

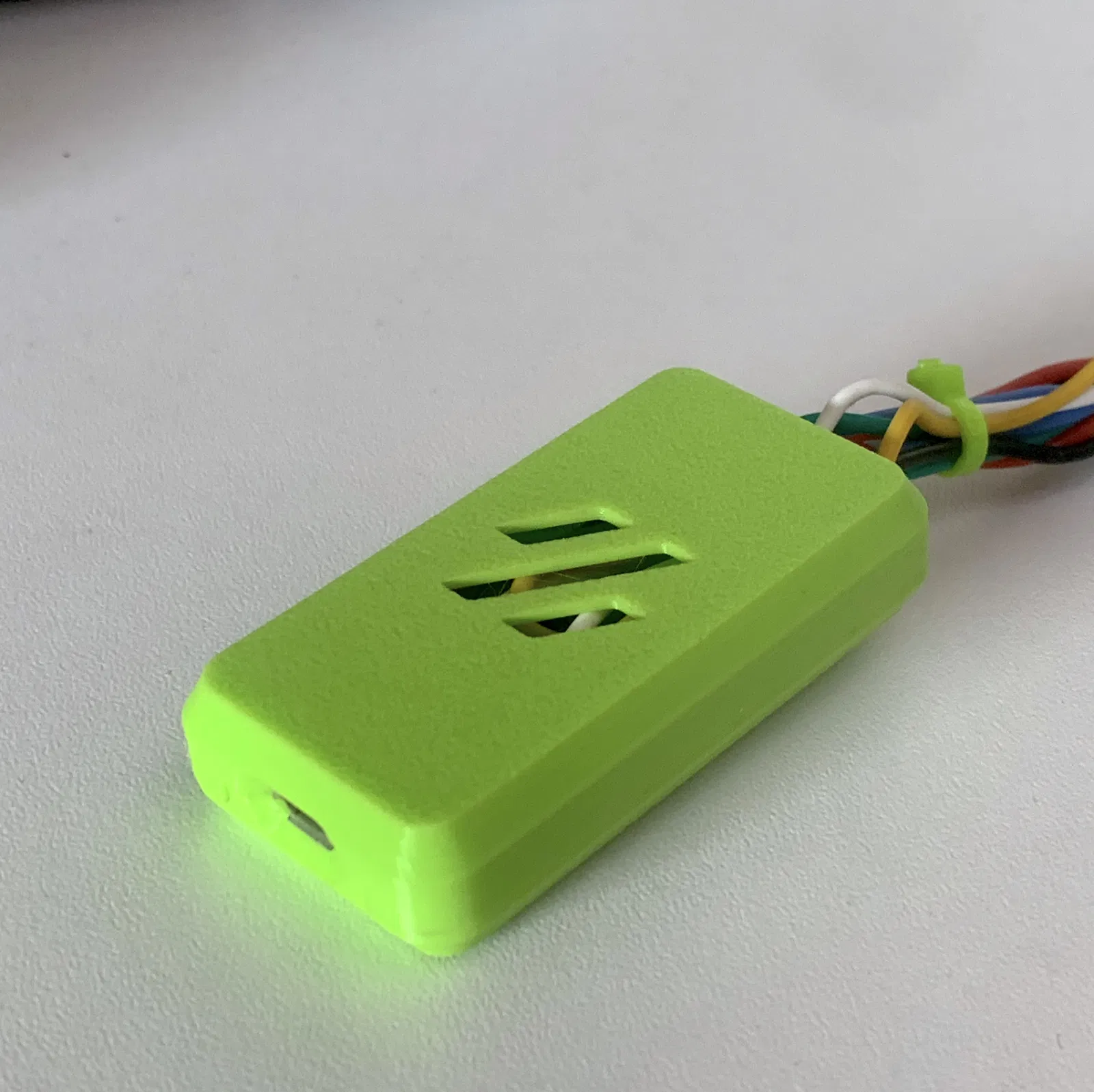

Một cái vỏ snap-fit đơn giản gồm 2 phần cho Raspberry Pi Pico. Không cần ốc. Mặt sau vỏ để hở để luồn dây. Mình dùng để nối 2 con ADXL345 và làm input shaper trong Klipper.

Print settings:

• layer: 0.16 hoặc thấp hơn
• perimeters: 3

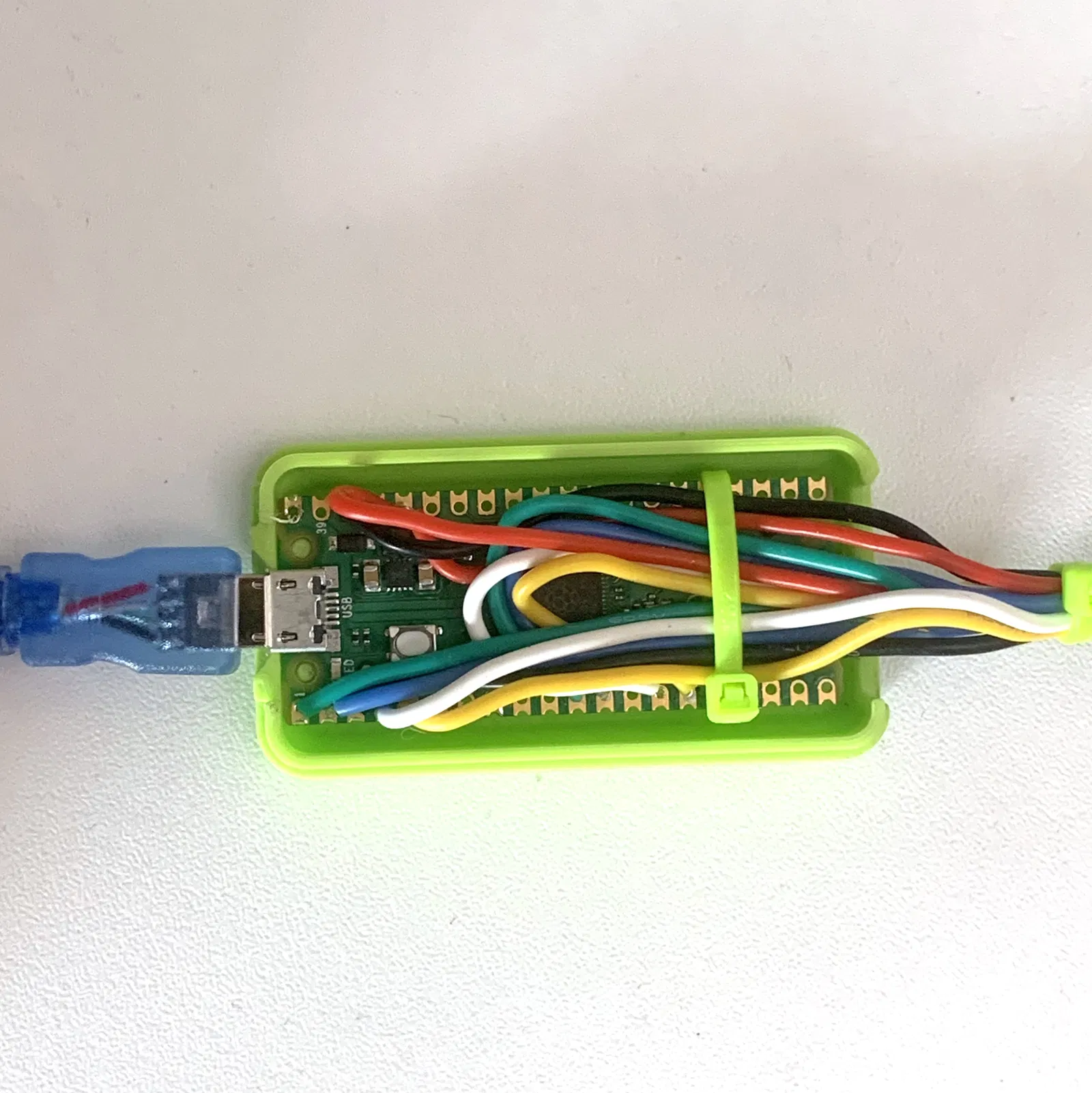

Để nối 2 ADXL thì dùng các chân như bên dưới. Với ADXL thứ hai, bạn cần dùng GPIO8, GPIO9, GPIO10 và GPIO11 theo đúng màu dây. Dây Đỏ và Đen dùng chung như nhau.

Klipper Configuration

[mcu pico_adxl345]
serial: /dev/serial/by-id/usb-Klipper_rp2040_use_your_id-xxxxx

[adxl345 head]
cs_pin: pico_adxl345:gpio1
spi_bus: spi0a
axes_map: -z, x, -y #update your axes mapping

[adxl345 bed]
cs_pin: pico_adxl345:gpio9
spi_bus: spi1a

[resonance_tester]
probe_points: 115, 115, 30 #update your position
accel_chip_x: adxl345 head
accel_chip_y: adxl345 bed

Nếu bạn cần một cái mount gắn ADXL cho bed thì xem thử cái này.

Cập nhật
21.11.2022 - Thêm sơ đồ chân và cấu hình Klipper

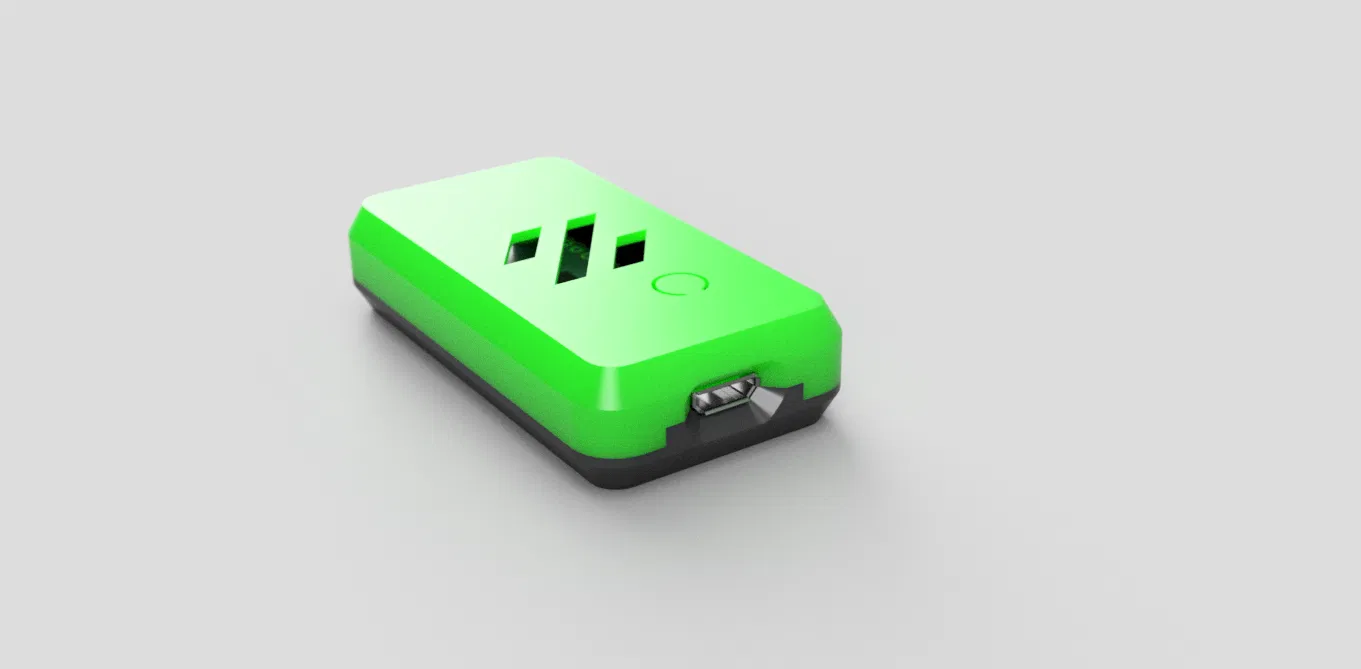

22.07.2022 - Version 2.1 - thêm khoét lỗ cho nút Bootsel.
12.07.2022 - Version 2 - thêm phần lõm để vỏ “bấm khớp” chắc hơn và tránh bị lỏng dần do mòn.
