Bảng báo máy rửa chén sạch/bẩn dạng trượt – đế nghiêng & phẳng

Giới thiệu

Đây là bản remix từ mẫu dirty/clean dishwasher sign rất hay của Printess. Điểm khác là phần đế được in theo phương đứng với hai màu filament, đổi màu giữa chừng ở khoảng 45mm. Nhờ vậy, các “mask” chữ Dirty và Clean có thể hiển thị font với màu khác nhau như trong hình minh hoạ ở đây. Thành ra nó là kiểu đa-màu nhiều lớp luôn :-). Ngoài ra, phần cover giờ che kín toàn bộ hai bên hông của đế để phần đế đa màu được giấu đi.

Nam châm

Mình đề xuất dùng nam châm N52 8mm vì loại yếu hơn có thể không đủ lực. Mình mua trên eBay tại https://www.ebay.com/itm/293630703557. Nhớ đặt đúng loại đĩa 8mm x 3mm N52.

In 3D

Mình in bằng filament PLA và PETG vì các màu mình muốn có sẵn theo cách đó. Tất cả chi tiết đều in với layer 0.2mm.

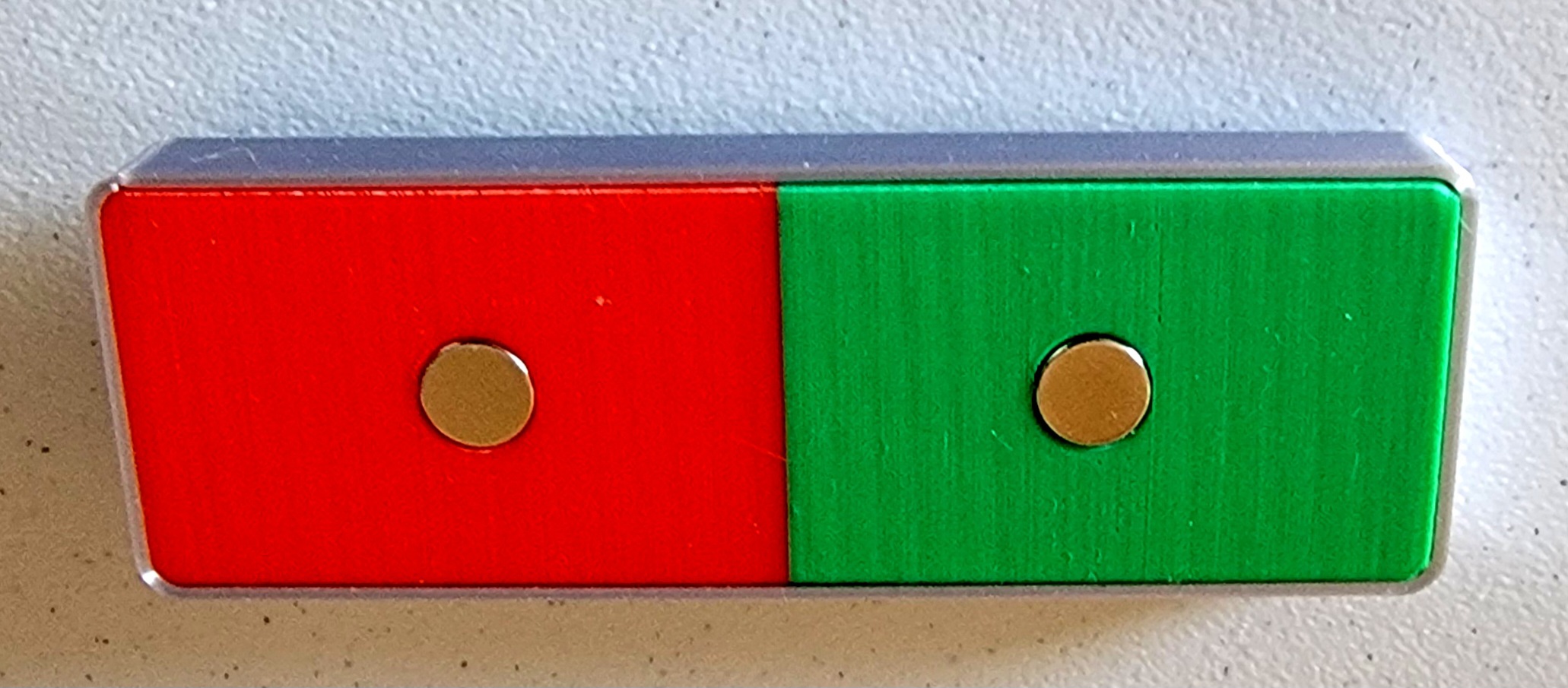

Với phần đế, mình in đứng, bắt đầu bằng màu đỏ rồi đổi sang xanh lá ở nửa chừng (45 mm). Dĩ nhiên bạn có thể chọn màu nào hợp nhu cầu của bạn.

Các phần còn lại thì mình in phẳng trên mặt bàn in, cũng chọn màu tuỳ ý.

Riêng các bảng chữ Dirty và Clean, mình thấy đặt úp mặt xuống cho nét sắc và nhìn đẹp hơn so với để ngửa.

Lắp ráp

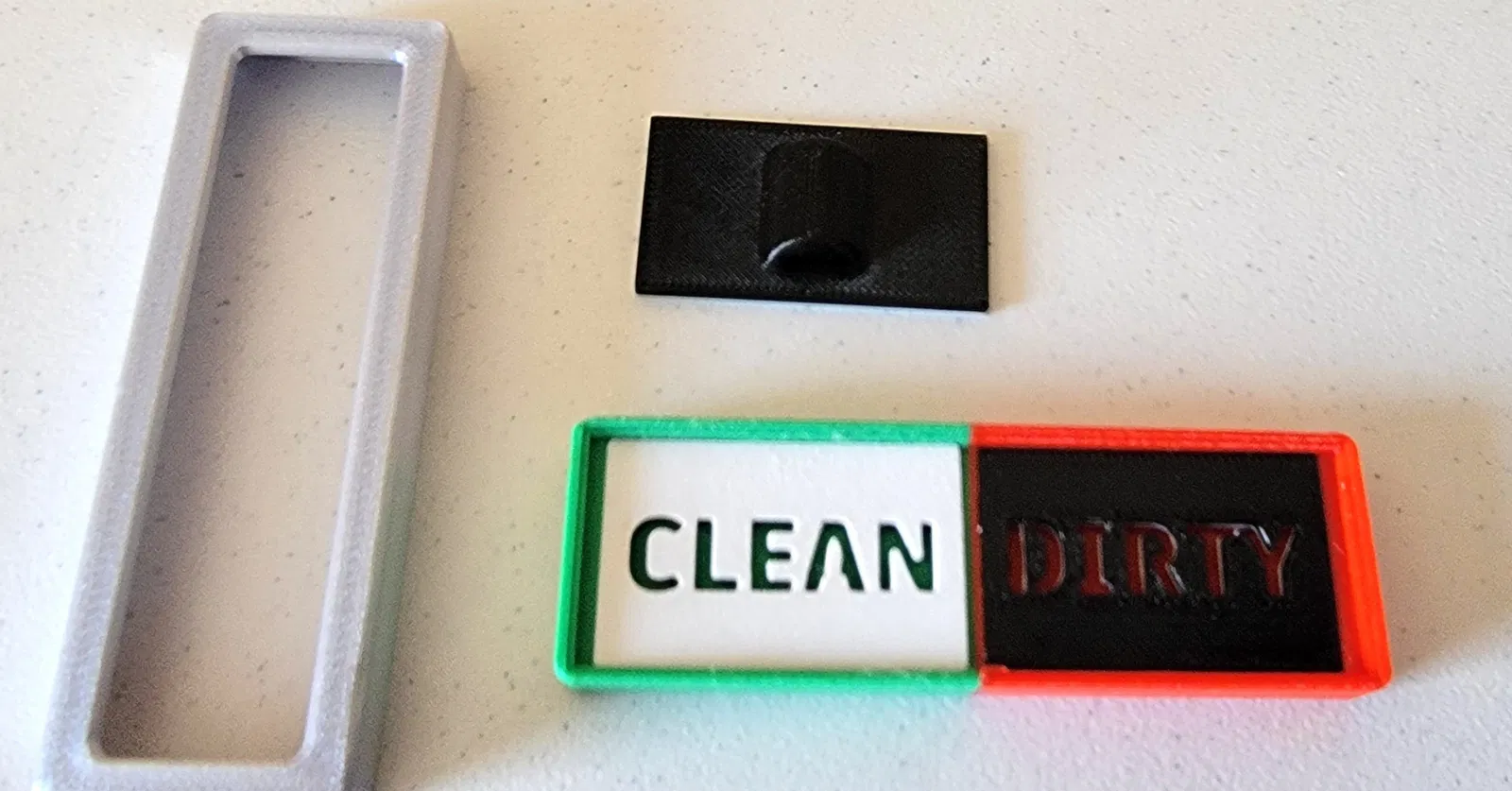

Các phần khớp với nhau khá khít và đặc biệt là hai “mask” dirty và clean có thể cần ấn thêm lực để ép chi tiết vào đúng vị trí.

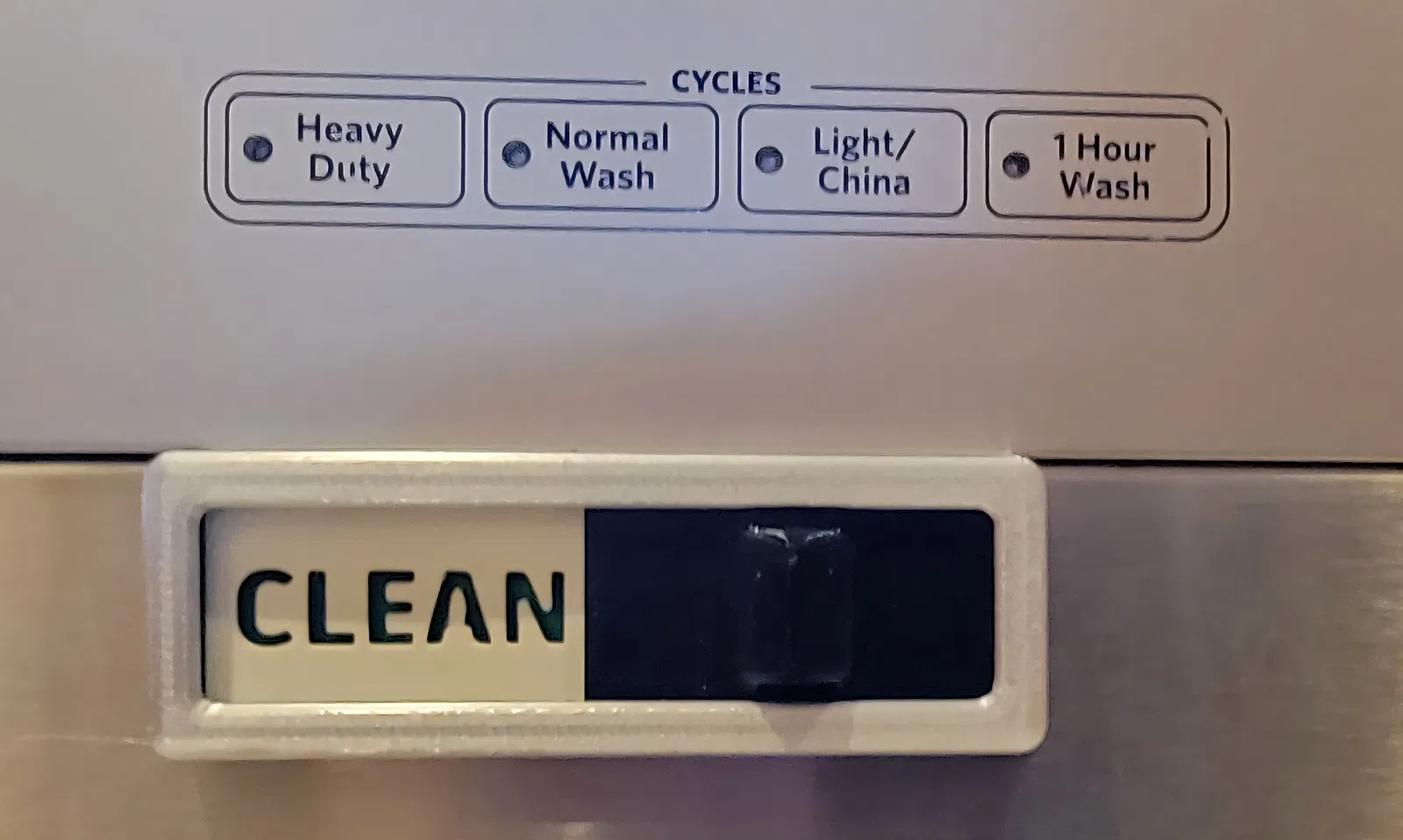

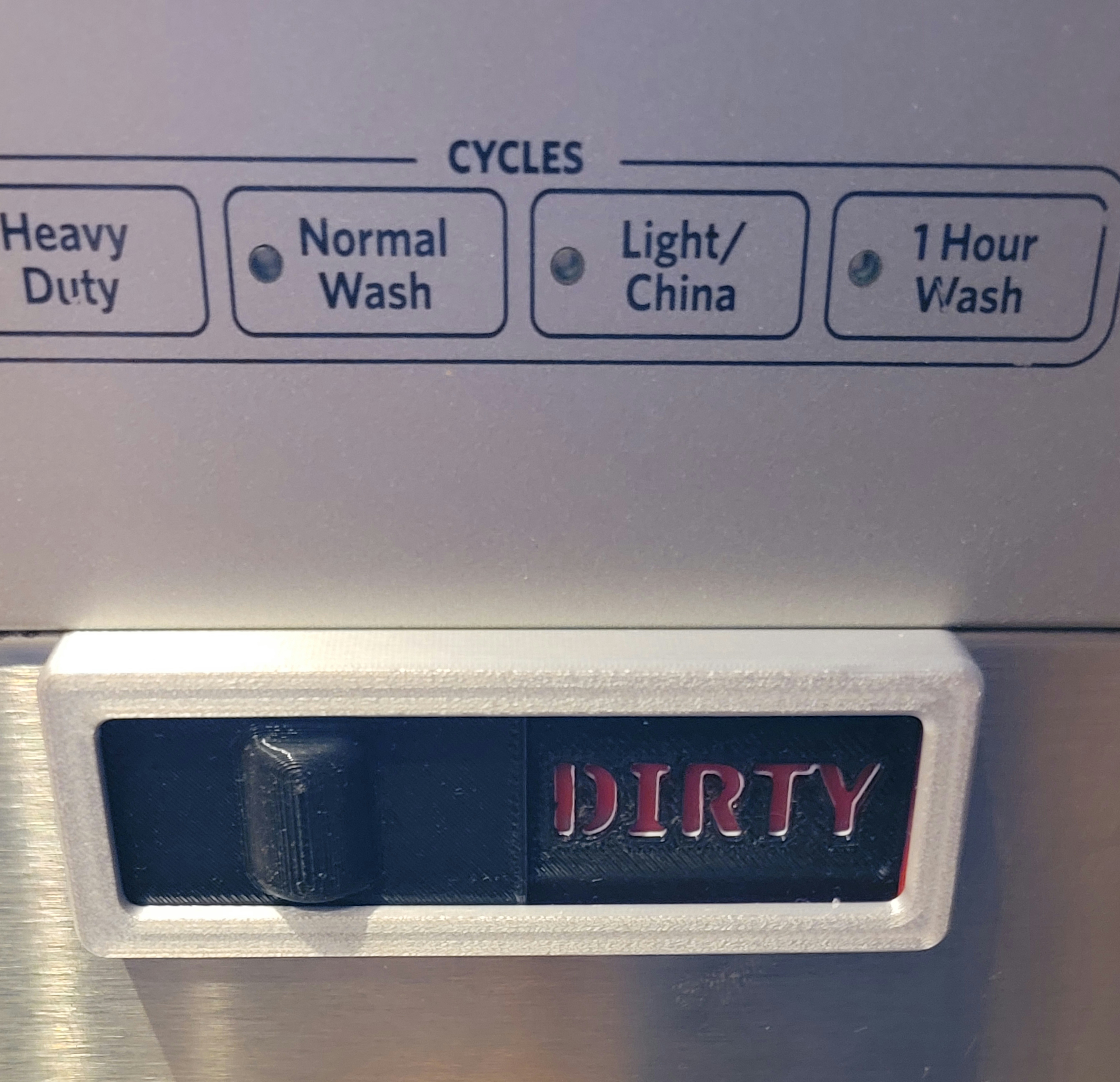

Với đế phẳng (flat base): ở 3 lỗ nam châm, trước tiên nhét mỗi lỗ 1 viên vào đế, canh cùng cực (polarity) cùng chiều để nam châm gắn trong slider sẽ bị hút giống nhau bởi cả hai nam châm trên đế. Sau đó đặt nam châm vào slider sao cho nó bị hút về phía nam châm trong đế từ phía mặt chỉ thị. Nam châm sẽ rất khít, có thể cần dùng lực mạnh hơn để nhét vào. Nhớ kiểm tra kỹ cực trước khi nhét vì gần như không thể gỡ ra.

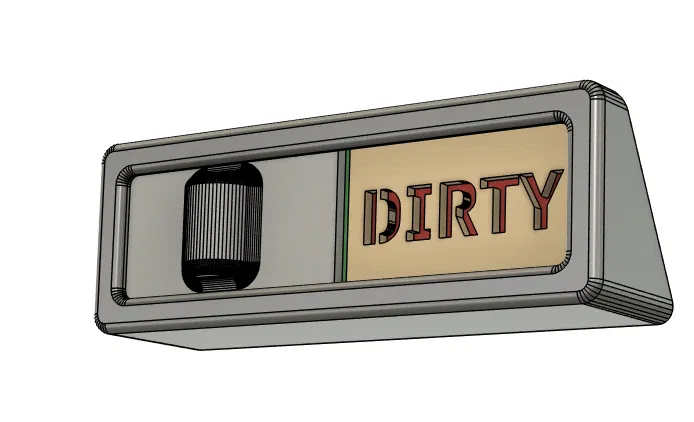

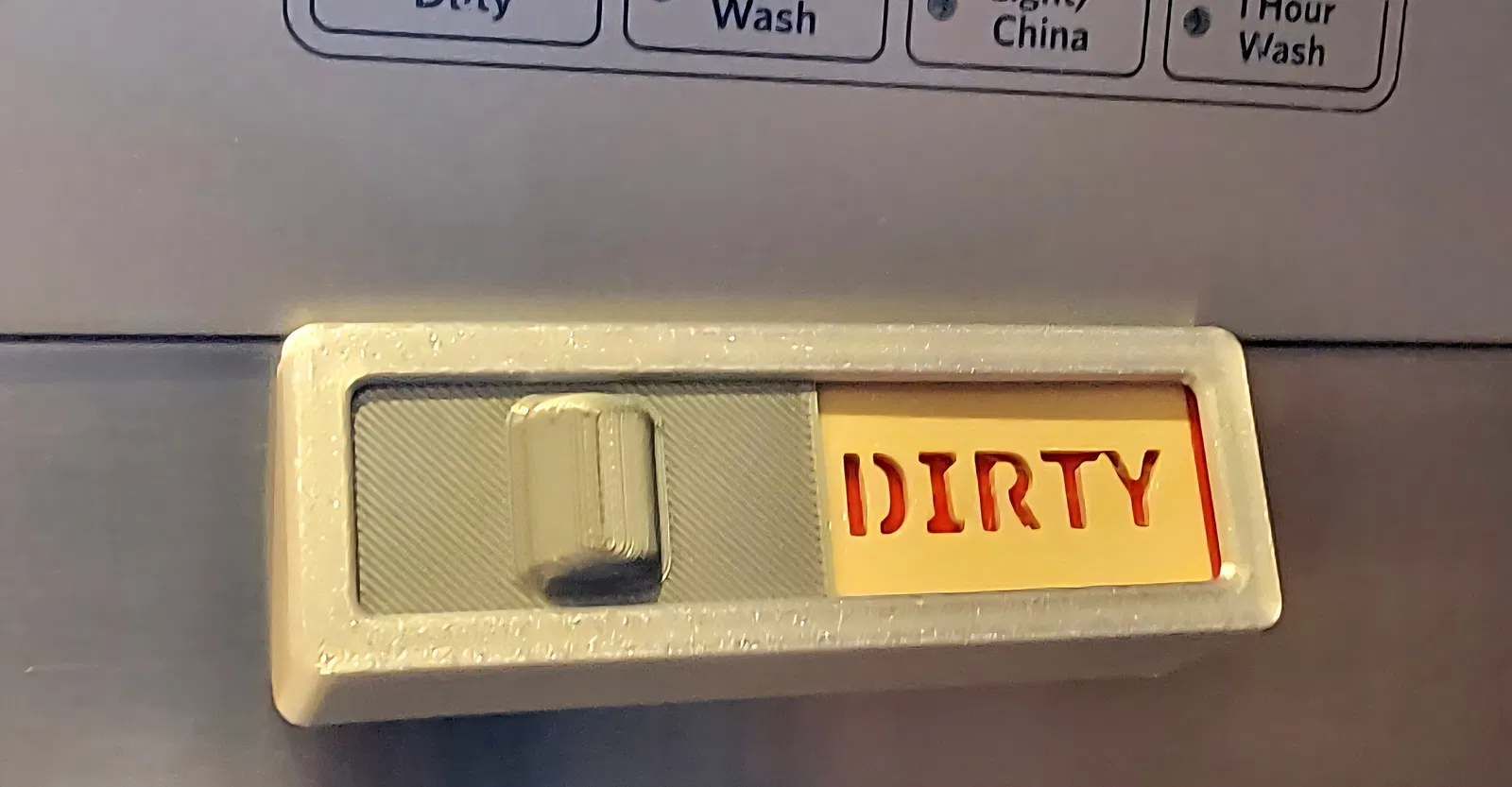

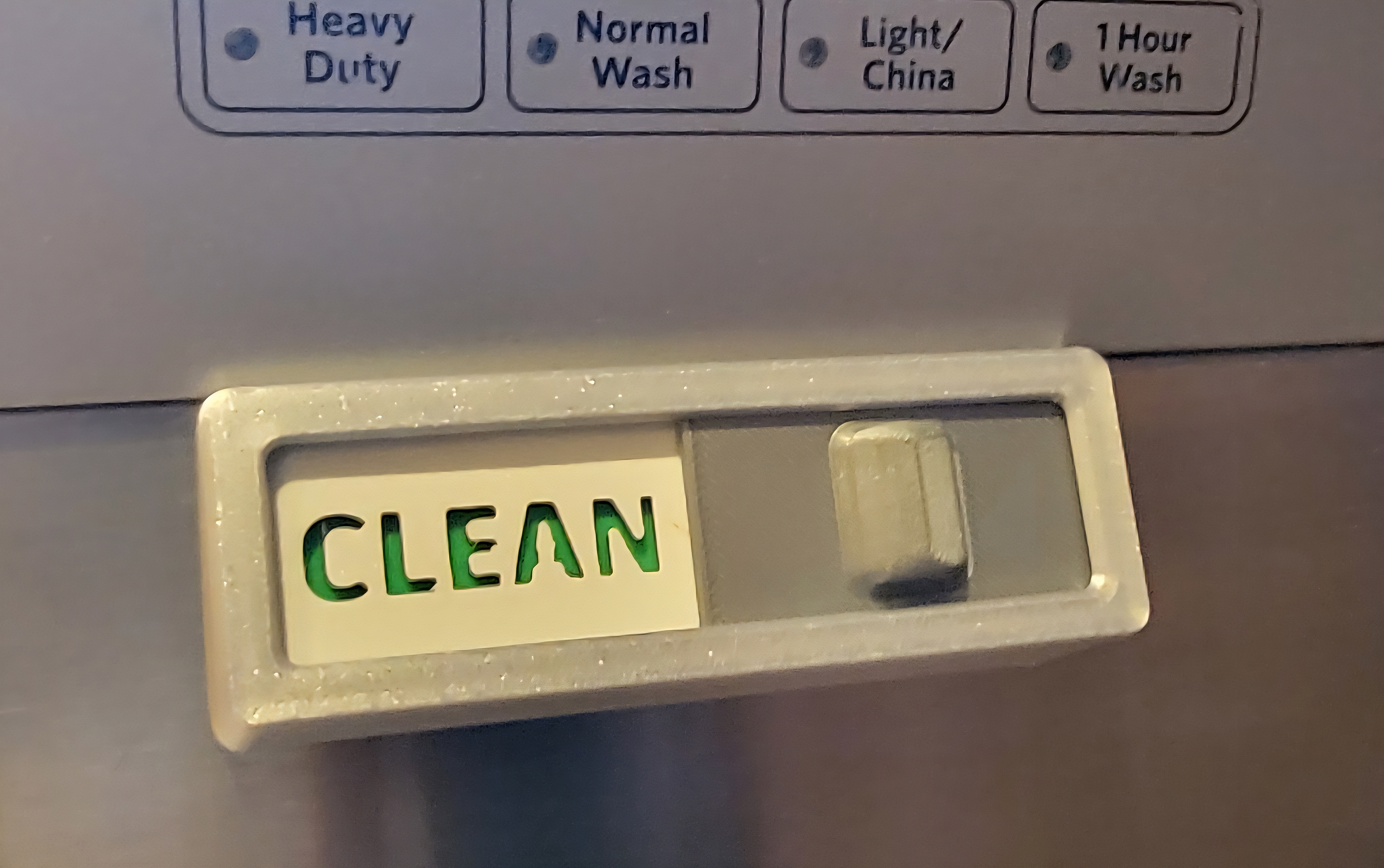

Với đế nghiêng (angled base): ở 3 lỗ nam châm, trước tiên nhét mỗi lỗ 2 viên vào đế, canh cùng cực (polarity) cùng chiều để nam châm gắn trong slider sẽ bị hút giống nhau bởi cả hai nam châm trên đế. Sau đó đặt nam châm vào slider sao cho nó bị hút về phía nam châm trong đế từ phía mặt chỉ thị. Nam châm sẽ rất khít, có thể cần dùng lực mạnh hơn để nhét vào. Nhớ kiểm tra kỹ cực trước khi nhét vì tháo ra sẽ khó. Nếu cần tháo, có các lỗ nhỏ để bạn đưa lục giác 1–2 mm vào đẩy nam châm ra.

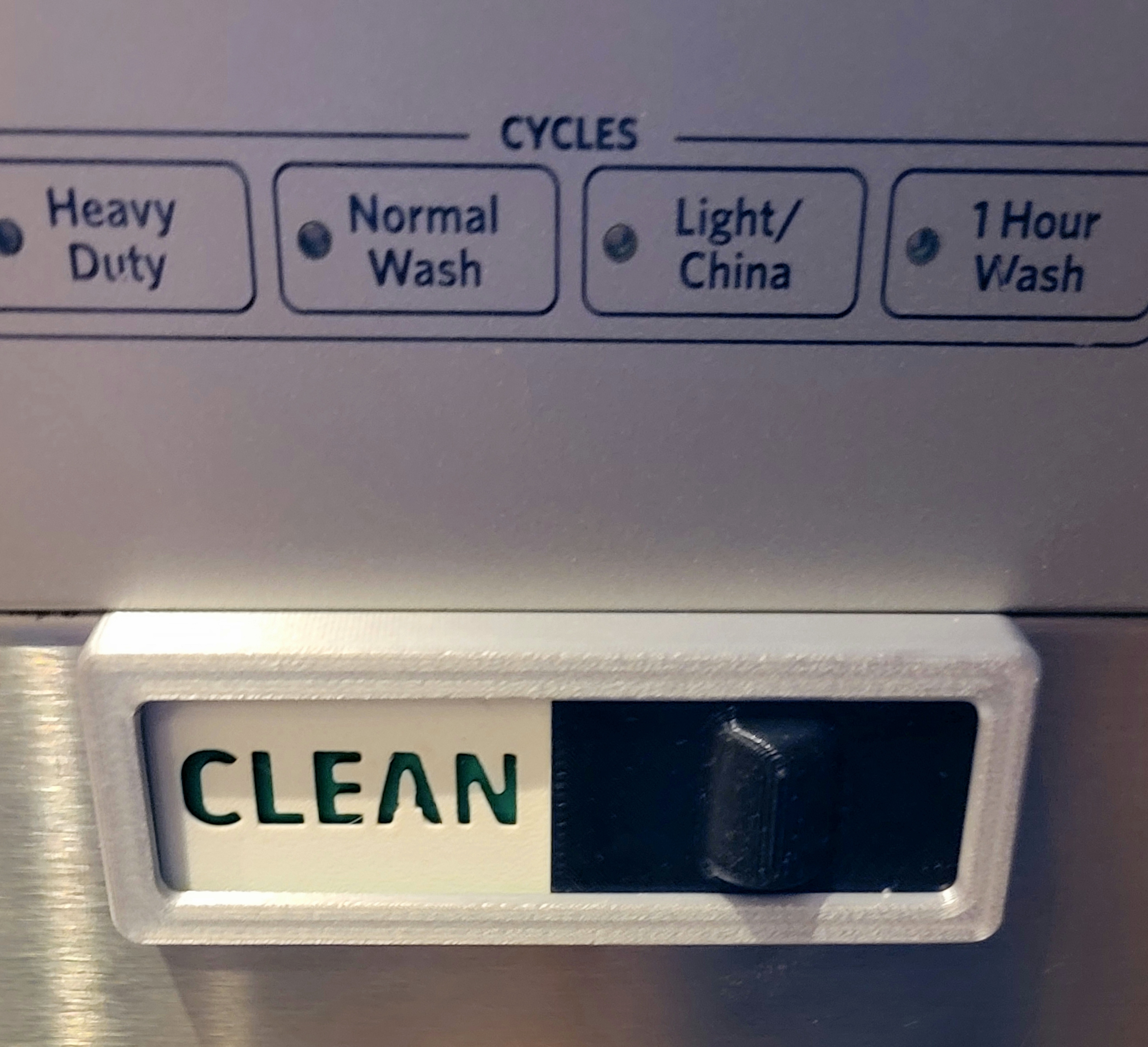

Lắp xong rồi thì chỉ cần chọn một vị trí trên máy rửa chén để gắn bảng chỉ thị bằng nam châm là được.

Chúc bạn in vui!
