Giá đỡ điện thoại cho máy in 3D (Phone Holder for 3D Printer)

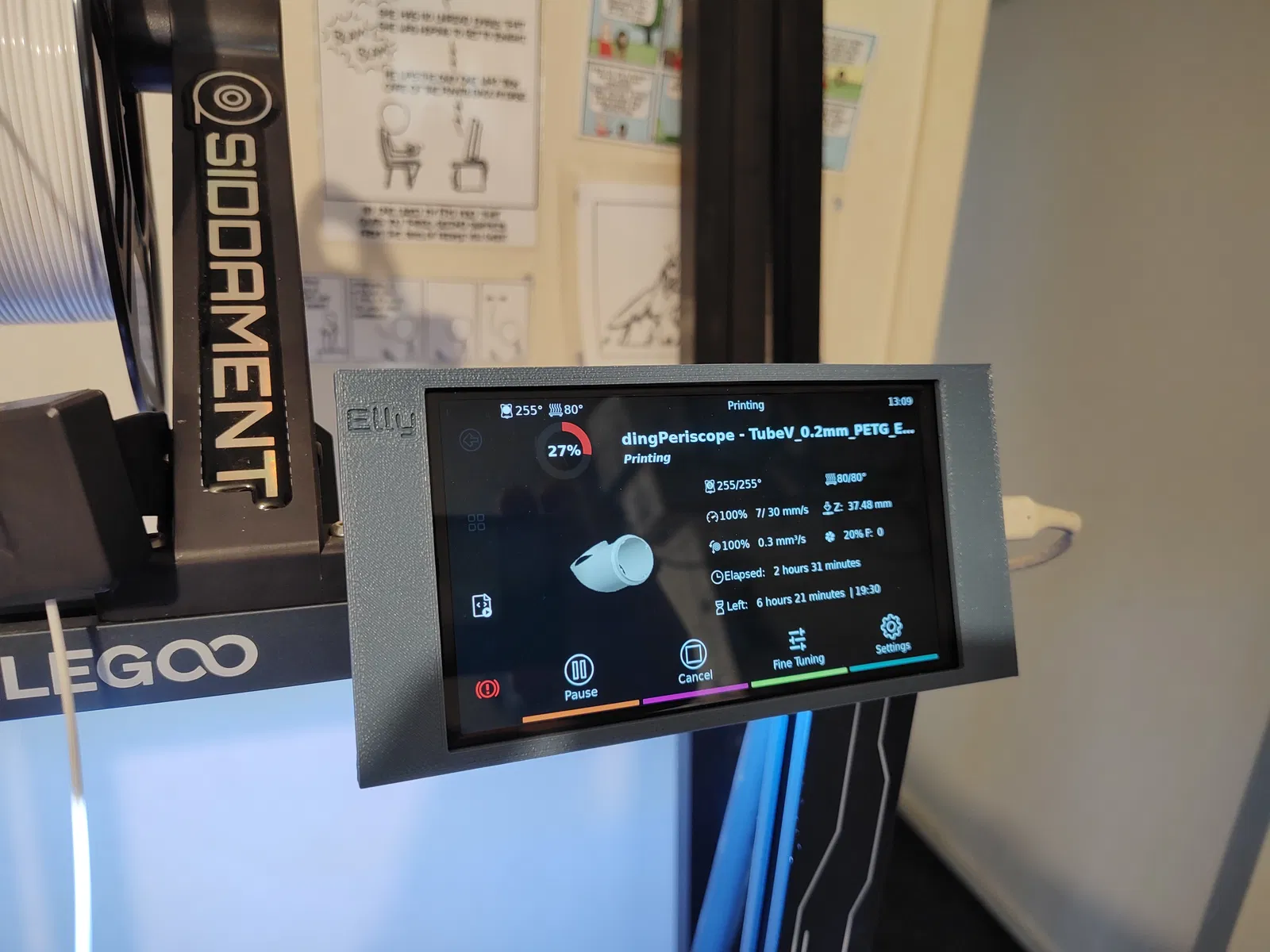

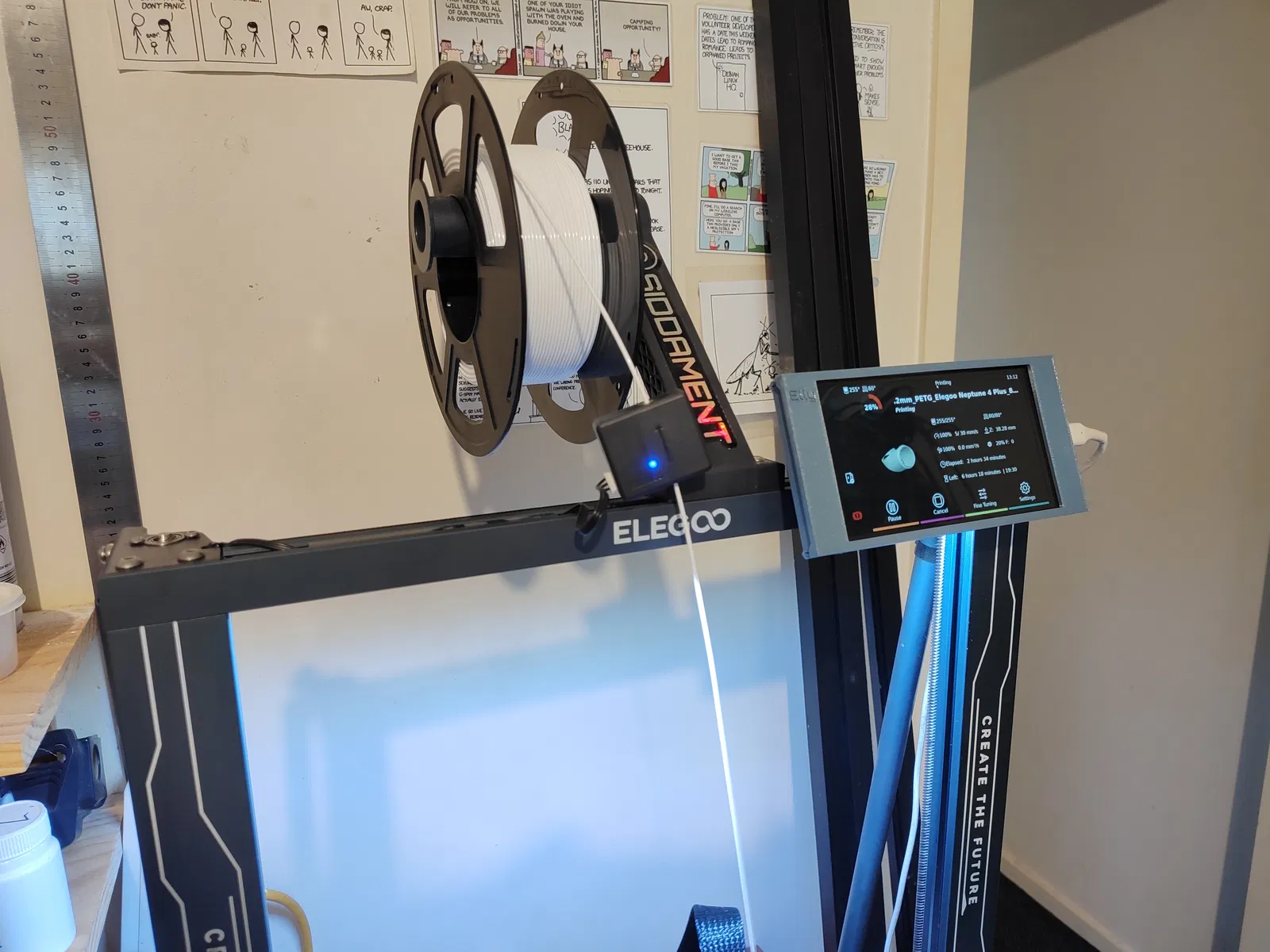

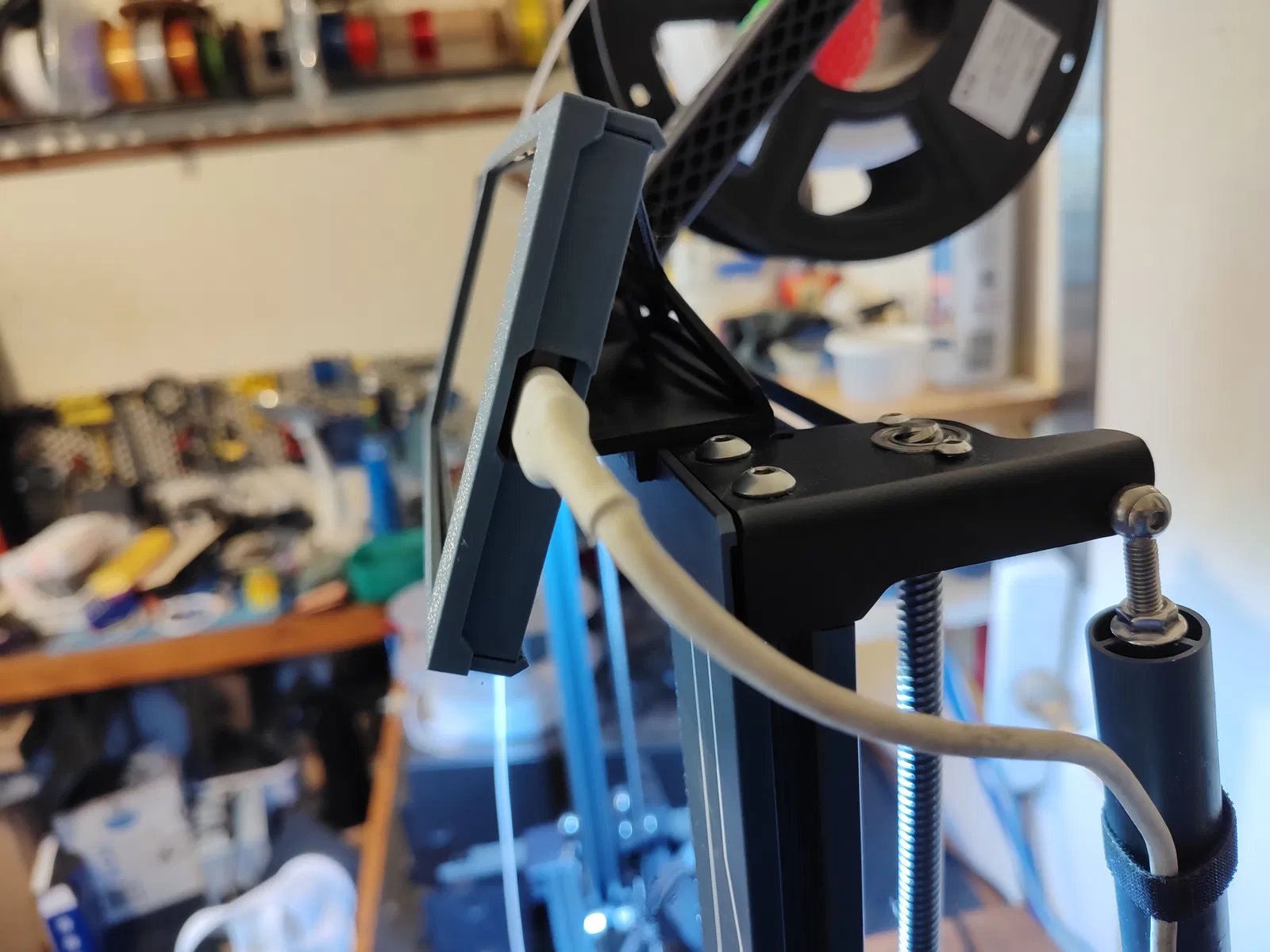

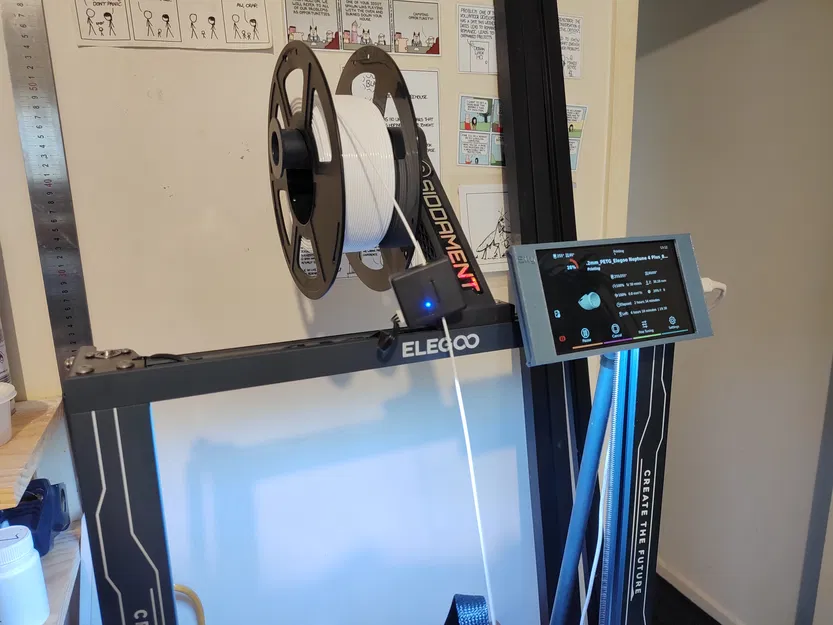

Mẫu này là một cái holder cho điện thoại cũ, có thể dùng với VNC và KlipperScreen để thêm một màn hình LCD điều khiển cho bất kỳ máy in nào có thanh nhôm định hình (Aluminium extrusion) ở phía trên. Các file được canh kích thước cho Pixel XL đời đầu và aluminium extrusion 20x20mm, nhưng mình có để kèm link OnShape CAD nếu bạn muốn chỉnh sửa cho hợp với điện thoại hay máy in của bạn.

Orientation and Supports

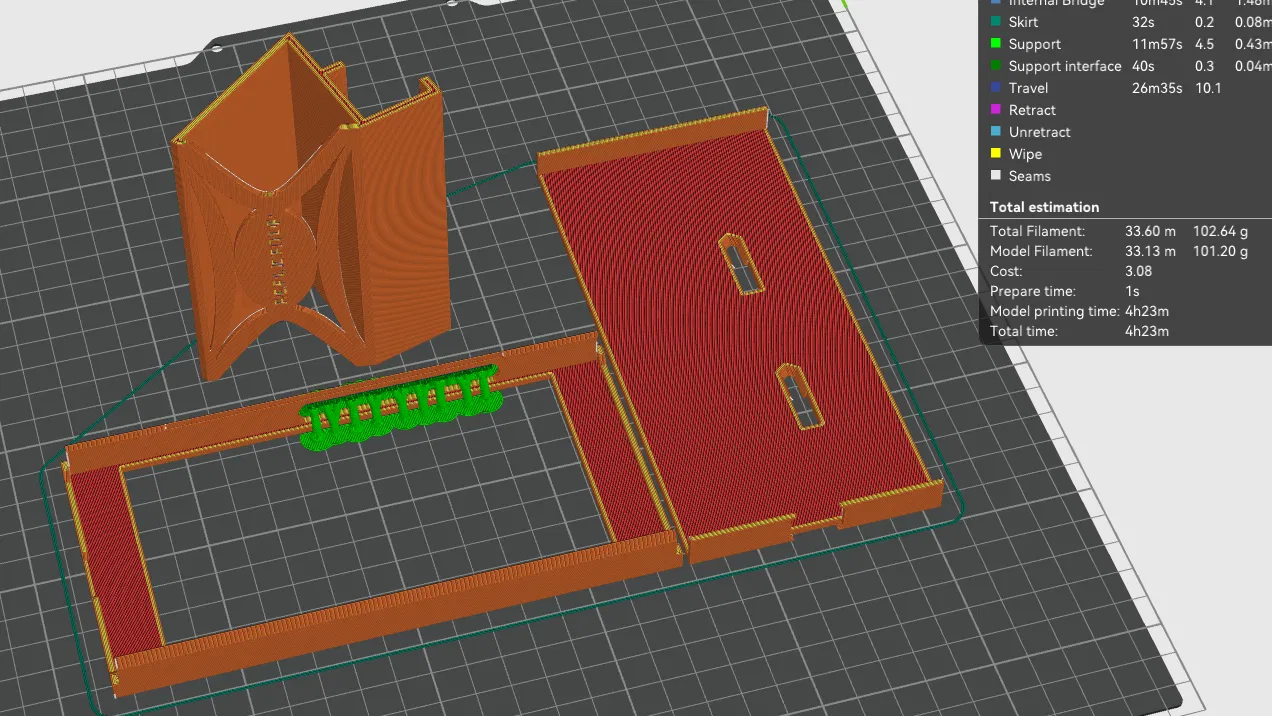

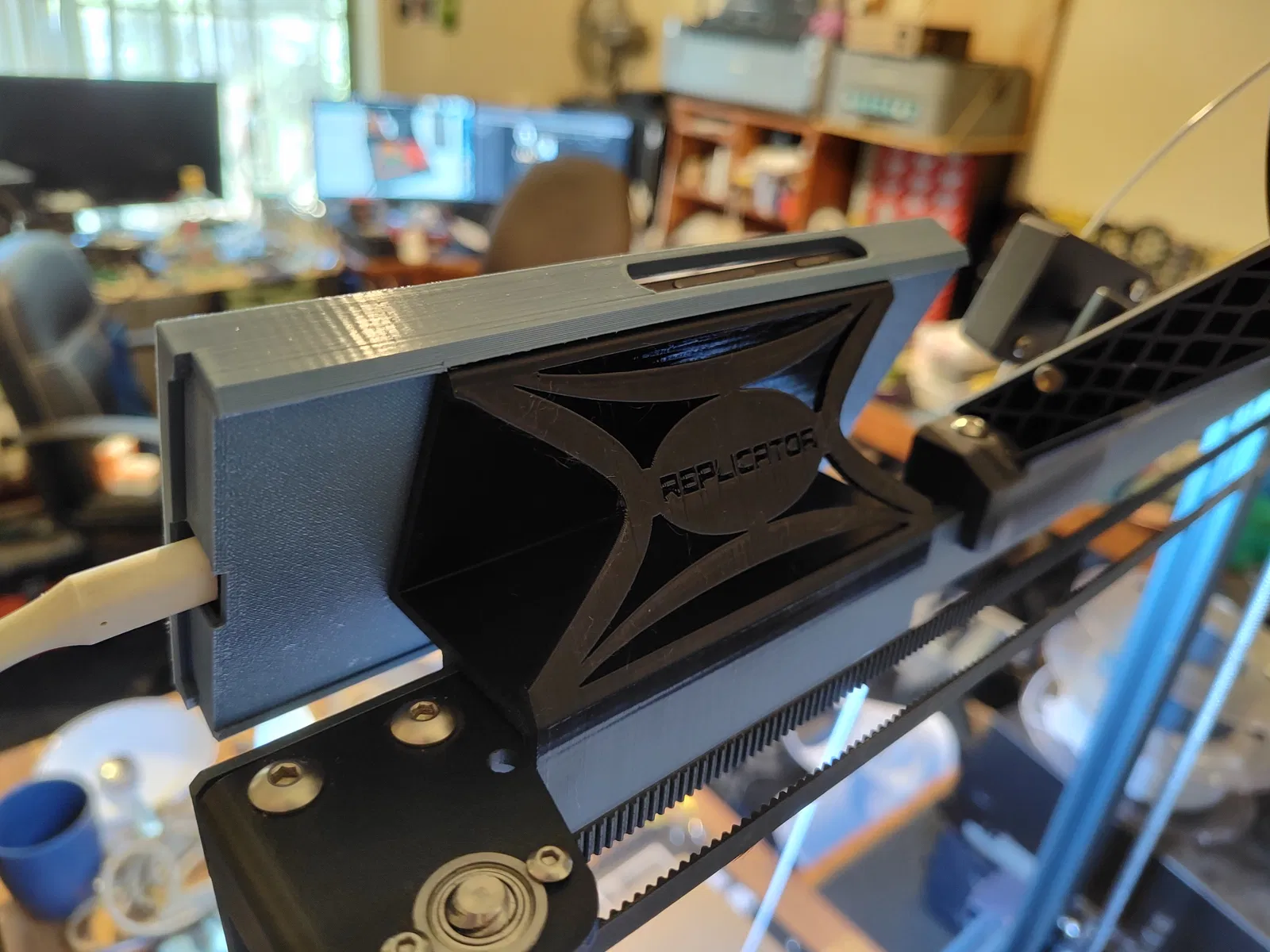

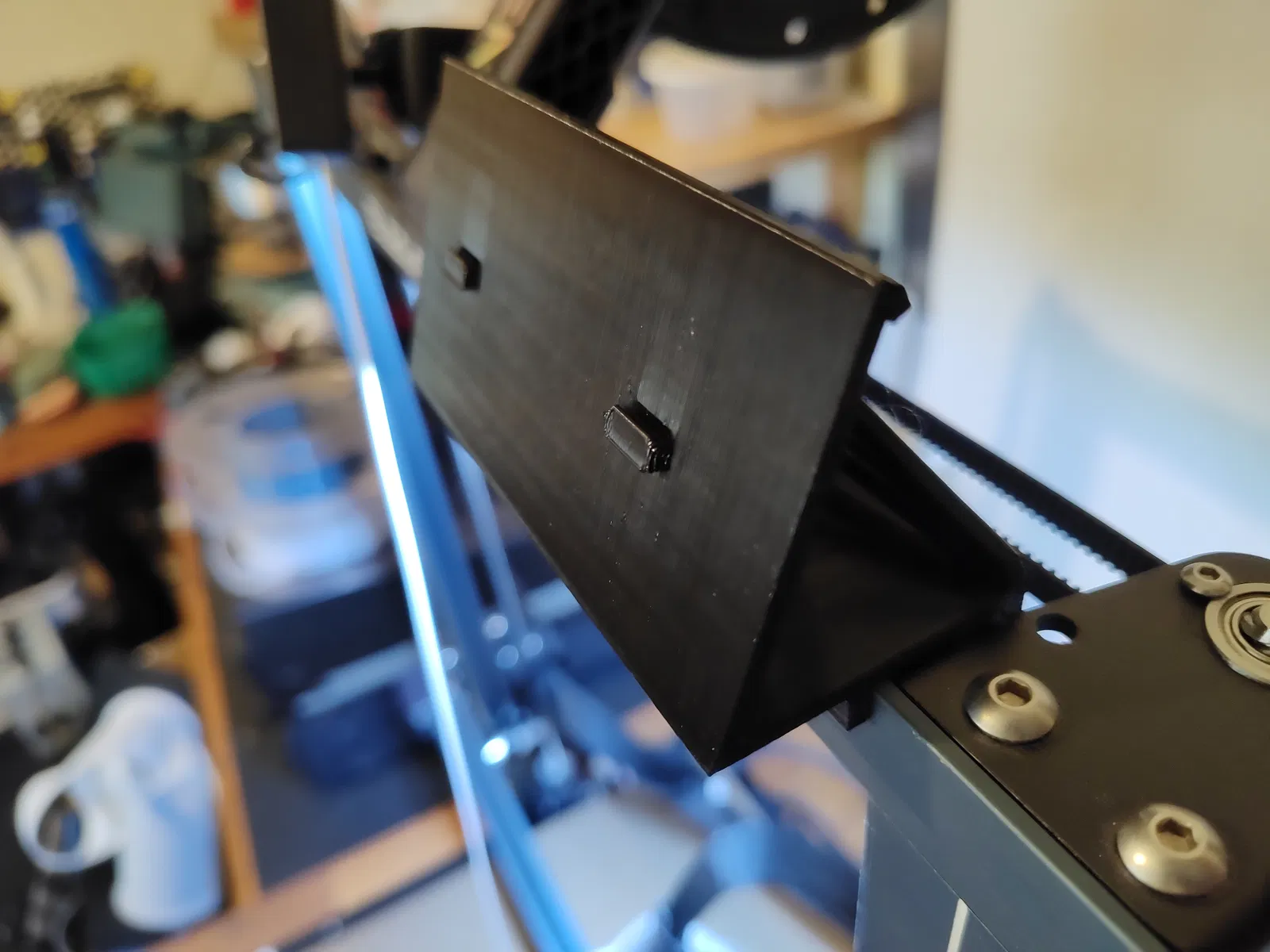

File 3mf cho thấy tất cả chi tiết ở đúng orientation. Lưu ý phần dovetail của bracket phải hướng LÊN trên, và cần một ít support cho khe nút bấm bên hông điện thoại. Bracket thường in vẫn ổn không cần support với đa số máy in.

Materials

Mình dùng PETG cho tất cả. Nhớ để ý chuyện điện thoại nóng lên khi đang sạc...

Changing the Text

Dòng chữ trên mẫu tuy không cần thiết nhưng vui, bạn có thể đổi bằng cách sửa các biến (variables) trong OnShape hoặc dùng công cụ của slicer. Nếu ai biết định dạng slicer nào giữ được variables thì cho mình biết với.

Modifying the CAD

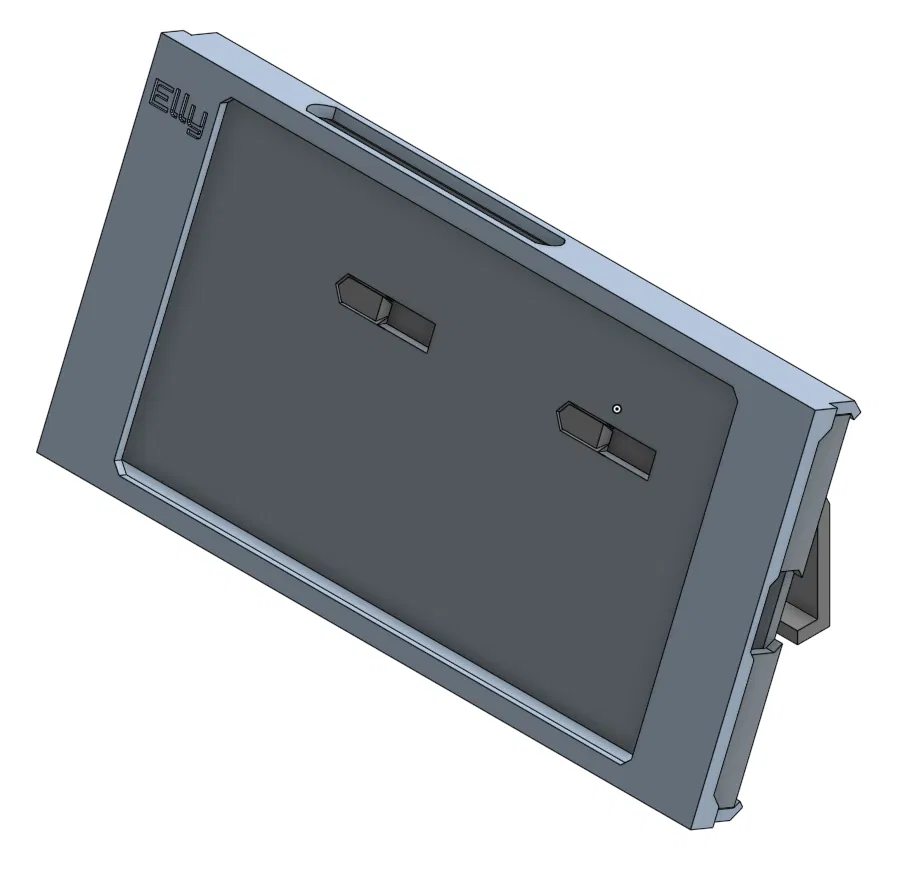

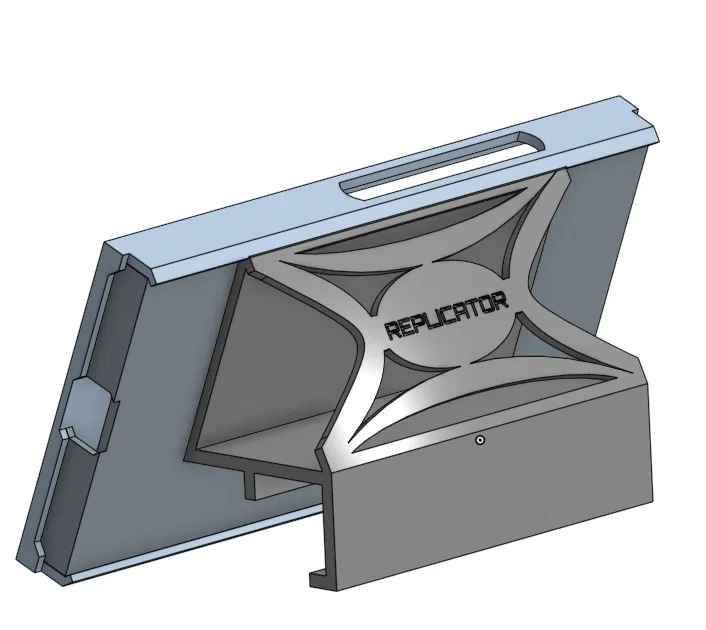

Trong tài liệu OnShape có các variables để chỉnh một số kích thước cơ bản của điện thoại cho phù hợp với máy của bạn. Nếu bạn làm ra một phiên bản khác, nhờ để lại bình luận ghi rõ model điện thoại và các giá trị variables, để mình có thể thêm điện thoại đó thành một configuration trong OnShape.

Files

File .3mf chứa toàn bộ chi tiết với orientation đúng. Các file .step là từng chi tiết riêng và bạn sẽ cần tự xoay/đặt orientation lại cho đúng trước khi in.
