Ngàm kẹp khung K1/K1 Max & gá gắn điện thoại

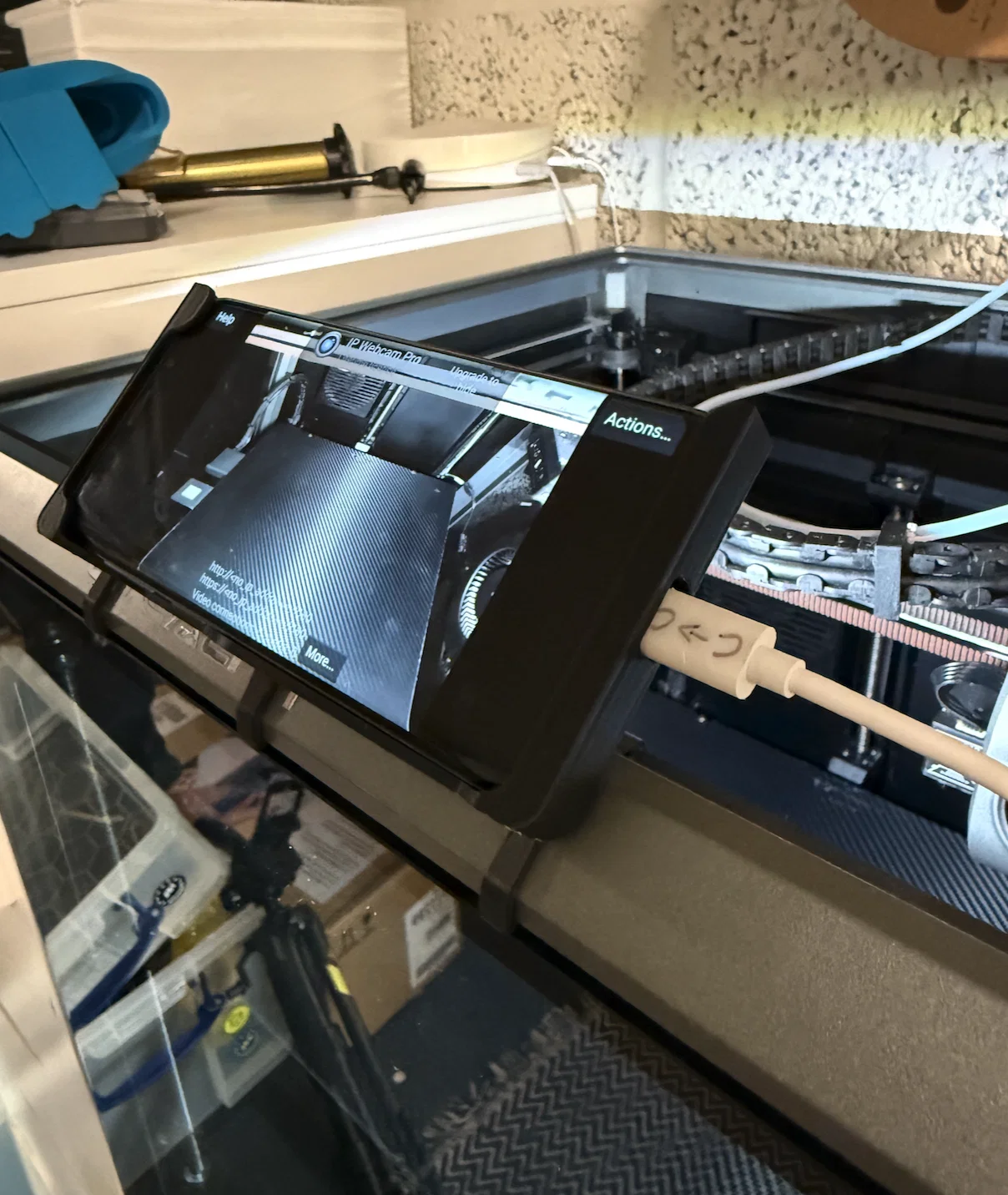

Ngàm kẹp để gắn lên khung Creality K1/K1 Max, vẫn cho phép đóng được cửa và nắp. Mình dùng nó để set up điện thoại làm webcam vì camera của K1 độ phân giải khá thấp và hay bị ngắt kết nối.

Đây là mẫu mình làm cho nhu cầu cá nhân nên chưa hoàn hảo, và chỉ vừa với đúng chiếc điện thoại mình định dùng (Samsung Galaxy S9). Mình có kèm file .step để mọi người remix theo nhu cầu. Thiết kế dạng kẹp + ốp (thay vì ốp tích hợp kẹp) giúp chỉnh được độ cao camera thêm một chút. Cũng có thể phát triển thành thiết kế dạng bản lề.

Những điểm cần lưu ý/có thể cải thiện:

• Độ khít giữa ngàm kẹp và ốp rất chặt. Thiết kế chừa khe 0.15mm nhưng có vẻ hơi ít. Vẫn lắp được nhưng khá khó.
• 3 ngàm kẹp là hơi dư. Nếu làm lại, mình sẽ làm 1 ngàm kẹp bản rộng hơn (10–15mm thay vì 5mm) để tháo/lắp dễ hơn.

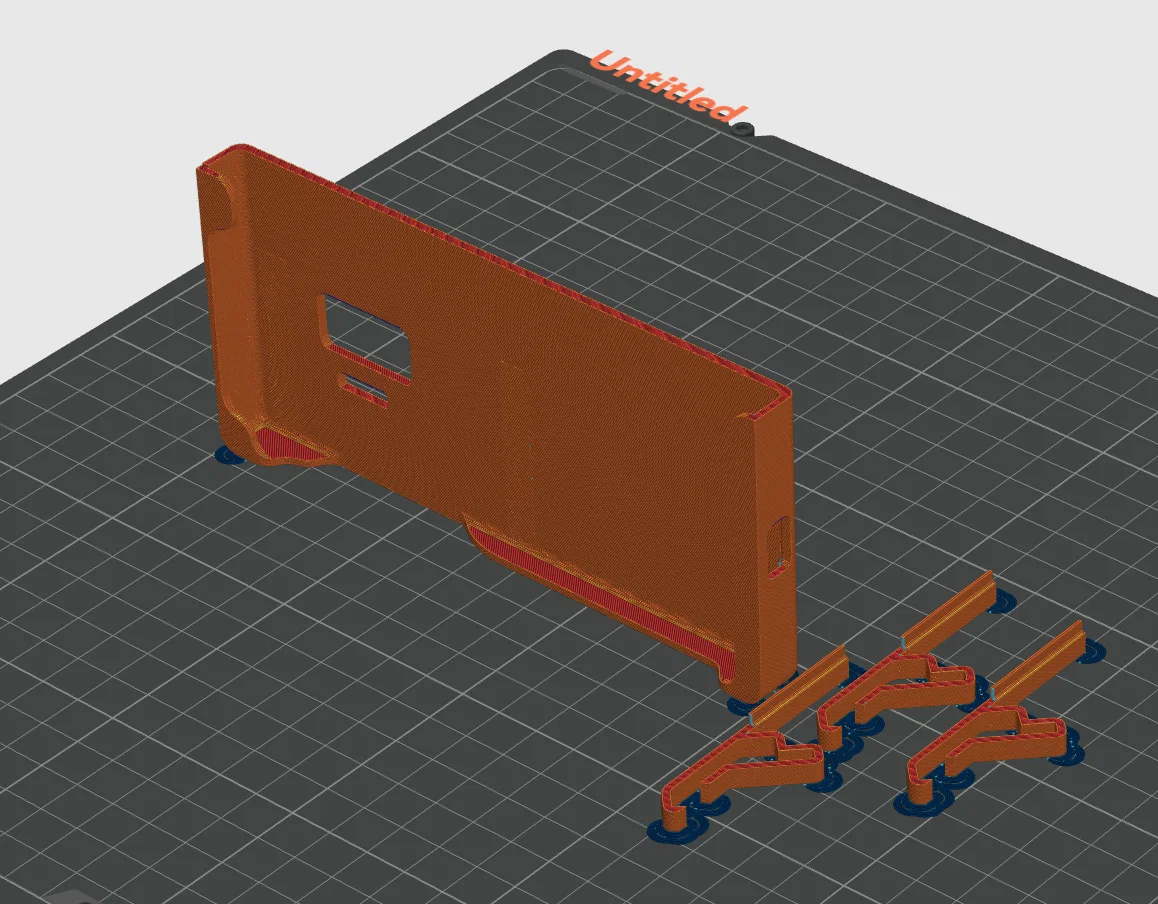

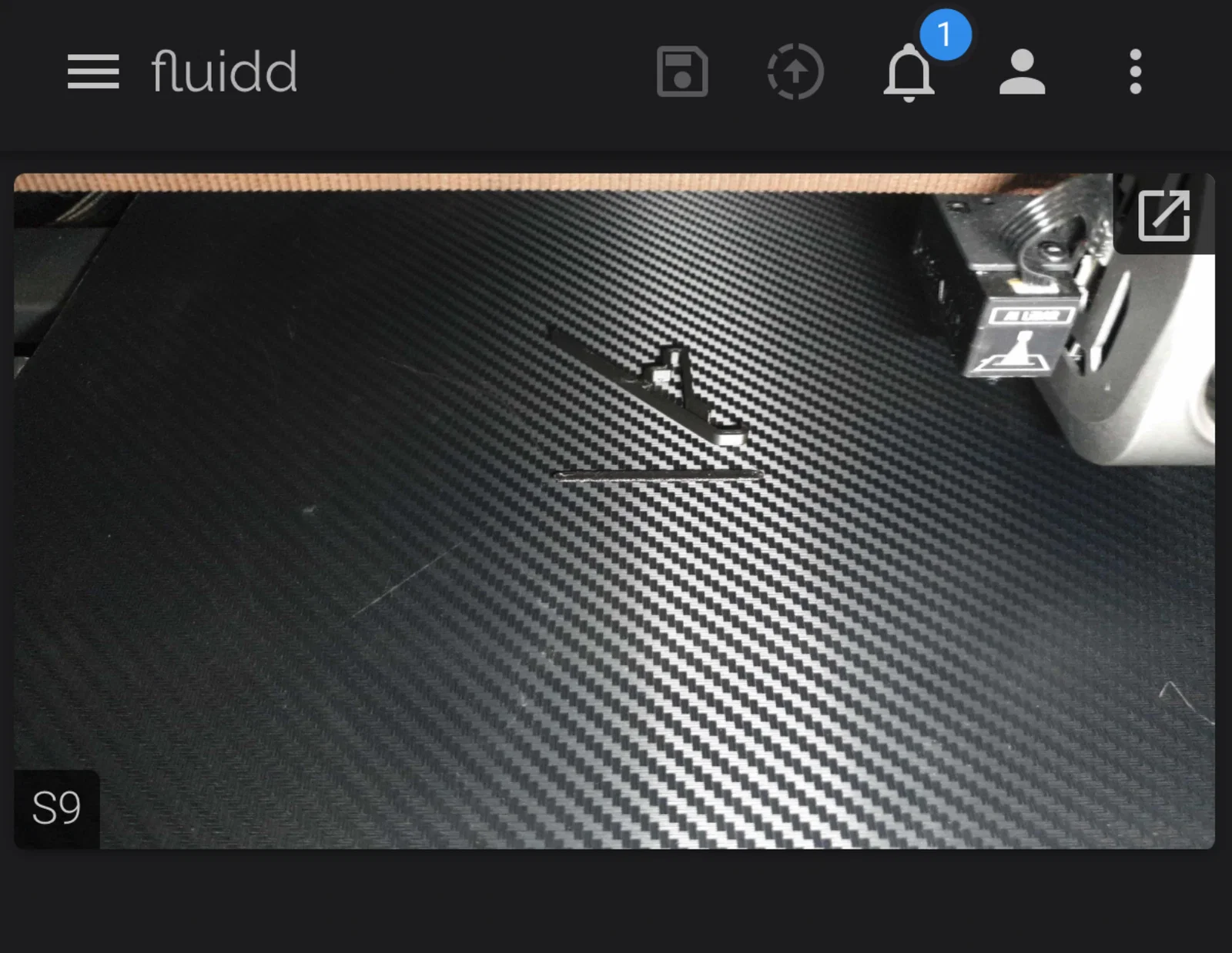

Mình in bằng PLA, layer height 0.2mm; hướng in có thể xem trong một hình. Mình cũng có chụp minh hoạ góc nhìn từ web dashboard.

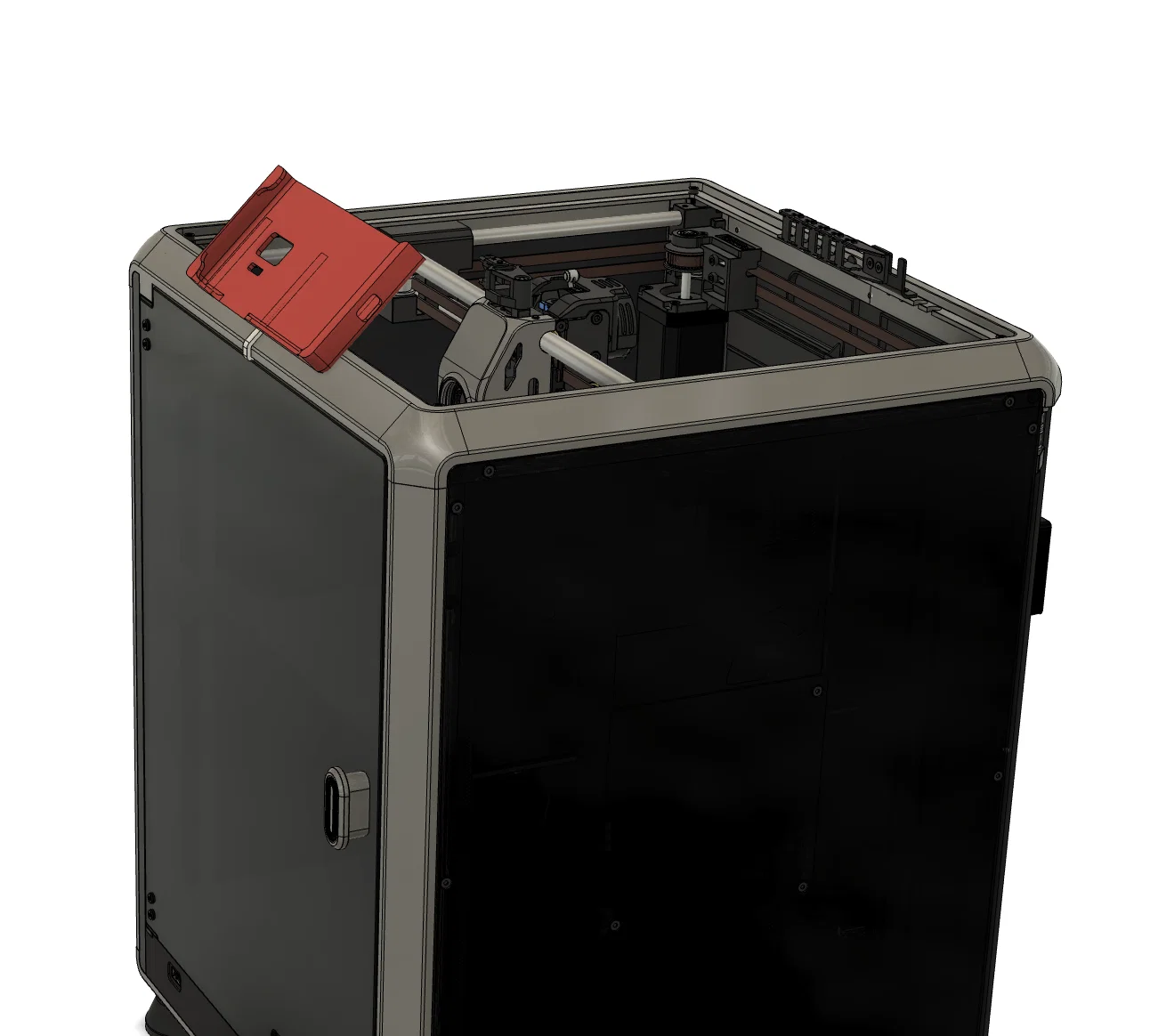

Việc dựng mẫu phần ngàm kẹp được hỗ trợ rất nhiều nhờ K1 CAD model
